Qu’est-ce qui rend le titane si difficile à fraiser avec une CNC ?

Le titane est l’un des métaux les plus recherchés dans les industries aérospatiale, médicale et automobile. Il combine une résistance élevée, une faible densité et une excellente résistance à la corrosion. Cependant, toute tentative de fraisage CNC du titane fait rapidement comprendre que travailler avec ce matériau est très différent de l’usinage de l’acier ou de l’aluminium.

La difficulté ne provient pas d’une seule caractéristique. Le titane possède un ensemble de propriétés physiques et chimiques qui se renforcent mutuellement et créent un environnement d’usinage exceptionnellement exigeant. La température augmente rapidement, les outils s’usent beaucoup plus vite et le matériau réagit à chaque changement de paramètres d’usinage. Comprendre les causes de ces phénomènes permet de planifier plus efficacement les processus d’usinage CNC.

Chaque élément du processus de coupe, de la sélection des outils au refroidissement, a une influence beaucoup plus importante sur le résultat avec le titane qu’avec d’autres métaux. Cet article explique pourquoi c’est le cas et quels mécanismes sont à l’origine de la difficulté du fraisage CNC du titane.

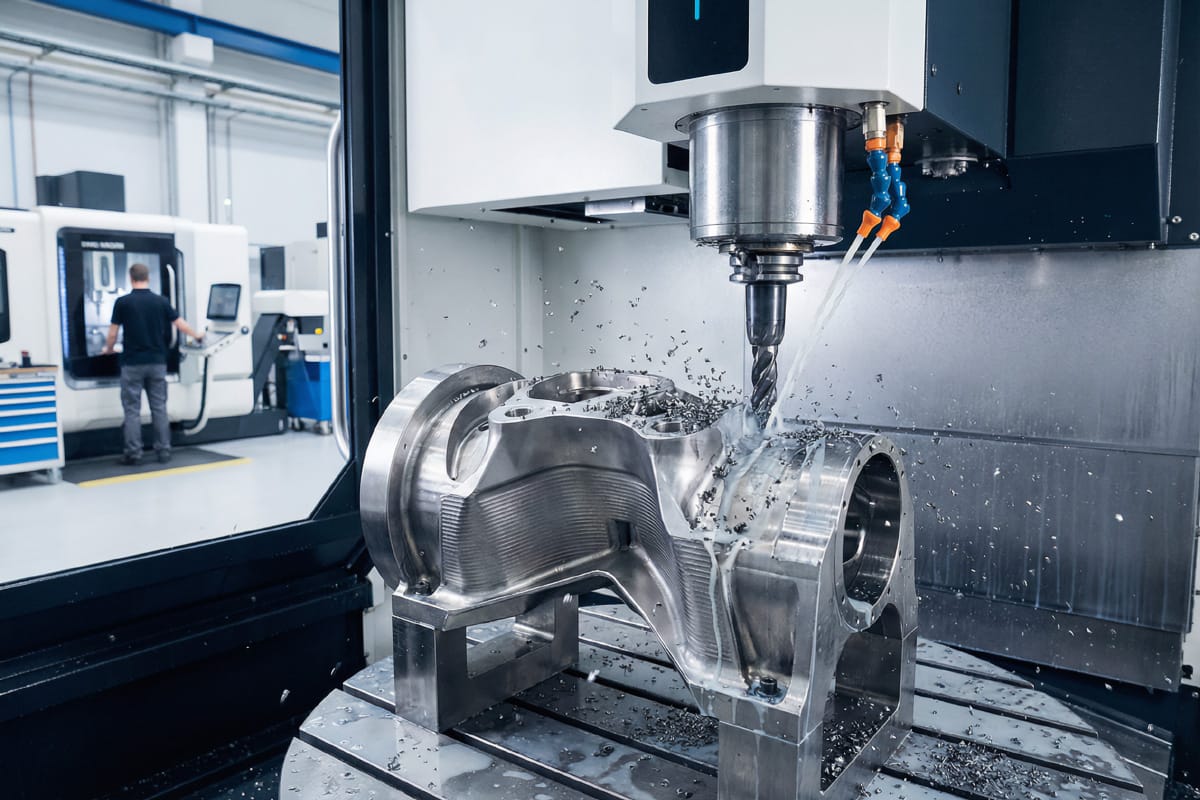

Propriétés physiques du titane qui rendent l’usinage CNC difficile

Le titane n’est pas difficile à usiner sans raison. Ses propriétés physiques créent des conditions particulièrement défavorables au processus de coupe. Chacune de ces caractéristiques représenterait un défi en soi, et toutes ensemble font que l’usinage de métaux CNC du titane nécessite une approche précise et des connaissances spécialisées.

Faible conductivité thermique et accumulation de chaleur

Le titane conduit très mal la chaleur. Sa conductivité thermique est d’environ 7 W/(m·K), ce qui le rend plus de 10 fois moins performant que l’aluminium. Lors du fraisage CNC, la chaleur générée dans la zone de coupe ne se dissipe ni dans le matériau ni dans le liquide de refroidissement. Elle s’accumule directement sur le tranchant de l’outil de coupe.

La température dans la zone de coupe dépasse régulièrement 800°C avec des paramètres d’usinage standard. De telles températures élevées ramollissent le matériau de l’outil, accélèrent son usure et entraînent des déformations dimensionnelles de la pièce usinée. Avec l’aluminium, la chaleur se disperse sur l’ensemble de la pièce et s’évacue rapidement. Avec le titane, la chaleur se concentre en un point, ce qui dégrade considérablement les conditions de travail de l’outil.

Haute résistance à des températures élevées

La plupart des métaux perdent de leur résistance à des températures élevées. Le titane conserve ses propriétés mécaniques même lorsqu’il est très chauffé. Cette caractéristique fait que les forces de coupe restent élevées pendant toute la durée de l’usinage, quelle que soit la température.

La résistance du titane à haute température signifie que l’outil doit constamment travailler avec une résistance importante. Combiné à la faible conductivité thermique, cela crée une spirale de problèmes : la chaleur augmente, l’outil s’use, et le matériau oppose toujours une forte résistance. Des études ont montré que les forces de coupe lors du tournage du titane peuvent augmenter jusqu’à 30% après la première passe de l’outil, ce qui affecte directement la durée de vie des tranchants.

Module d’élasticité faible et tendance aux vibrations

Le titane a un module d’élasticité relativement faible, d’environ 114 GPa. À titre de comparaison, l’acier inoxydable atteint des valeurs de l’ordre de 193–200 GPa. La moindre rigidité du matériau fait que la pièce se déforme sous la pression de l’outil et reprend sa forme après son passage. Ce phénomène est appelé élasticité.

L’élasticité provoque des vibrations lors du fraisage CNC. Les vibrations entraînent une usure irrégulière de l’outil, une détérioration de la qualité de surface et des difficultés à maintenir les tolérances dimensionnelles. Avec des parois minces et des formes complexes, le problème des vibrations devient particulièrement aigu, et le maintien de la stabilité du processus nécessite la sélection de stratégies d’usinage spéciales.

Réactivité chimique du titane lors de l’usinage

Le titane est chimiquement actif à haute température. Il réagit avec la plupart des matériaux d’outillage, ce qui entraîne des phénomènes de diffusion et d’adhésion. Des particules de titane adhèrent à la surface de l’outil et forment des couches qui modifient sa géométrie et accélèrent sa destruction.

La réactivité chimique du titane empêche l’utilisation de nombreux revêtements d’outillage qui fonctionnent bien avec les aciers. La température élevée dans la zone de coupe active les mécanismes de réaction entre le titane et les carbures contenus dans l’outil. Le matériau « colle » littéralement à l’arête, ce qui entraîne une détérioration rapide de la qualité de surface et une usure accélérée.

Usure des outils de coupe lors du fraisage CNC du titane

Aucun autre aspect de l’usinage du titane ne génère autant de problèmes que l’usure rapide des outils de coupe. Les outils standard, qui résistent des dizaines d’heures de travail avec les aciers, peuvent être détruits en 20 à 30 minutes avec le titane. Ce phénomène a plusieurs causes distinctes qui se superposent.

Mécanismes d’usure accélérée des arêtes

L’usure des outils lors du fraisage CNC du titane se produit par plusieurs mécanismes simultanés. Chacun détruit l’arête de manière différente, et leur action combinée réduit considérablement la durée de vie de l’outil.

Principaux mécanismes d’usure des arêtes de coupe :

• Usure abrasive – des particules dures du matériau rayent la surface de l’arête à chaque passage
• Usure adhésive, où des particules de titane adhèrent à l’outil et arrachent des fragments de l’arête lors du décollement
• Usure par diffusion – des atomes de titane pénètrent dans la structure du matériau d’outillage à haute température
• Usure par oxydation – l’oxygène de l’air réagit avec l’outil dans la zone de haute température

Tous les mécanismes mentionnés sont amplifiés par la température élevée dans la zone de coupe. Le cycle est simple : la température augmente, l’outil perd sa dureté, les forces de coupe augmentent, la température augmente encore plus. Interrompre cette spirale nécessite un refroidissement agressif et des paramètres d’usinage strictement sélectionnés.

Avec le titane, le temps de contact de l’outil avec le matériau est particulièrement destructeur. Le titane conduit mal la chaleur, de sorte que la chaleur ne s’échappe pas dans le matériau. Presque toute la chaleur atteint l’arête de l’outil.

Phénomène d’accumulation de matière sur le fil de coupe

L’accumulation de matière, également appelée apport de copeaux, se produit lorsque des particules de titane se soudent à l’arête de l’outil à haute température. Cela modifie la géométrie du fil de coupe et perturbe complètement le processus de coupe. L’outil cesse de couper conformément à sa conception.

Les particules de titane soudées se détachent irrégulièrement de l’outil, emportant avec elles des fragments de l’arête. Chaque détachement détruit le fil de coupe et laisse des traces sur la surface de la pièce usinée. Le phénomène d’apport de copeaux est particulièrement intense à des vitesses de coupe trop faibles et avec un refroidissement insuffisant.

L’utilisation d’outils tranchants avec un faible rayon d’arrondi de l’arête limite le risque d’accumulation. Un outil émoussé génère plus de chaleur par friction, ce qui favorise encore davantage l’adhérence du titane à l’arête.

Choix des revêtements d’outils pour l’usinage du titane

Tous les revêtements d’outils ne conviennent pas au titane. Les revêtements à base de titane, tels que le nitrure de titane (TiN), présentent une affinité chimique avec le matériau usiné. Cela entraîne une adhérence accélérée et une destruction rapide de l’outil.

Les revêtements sans titane, tels que le nitrure d’aluminium et de chrome, limitent les phénomènes de diffusion et d’adhérence. Les outils à arêtes vives et dotés d’un revêtement approprié peuvent fonctionner plusieurs fois plus longtemps que les outils standard pour l’acier.

L’écrouissage par usinage et son impact sur la qualité de surface

Chaque passage d’outil supplémentaire lors de l’usinage CNC du titane modifie la surface du matériau. Les couches traitées durcissent, ce qui rend le travail ultérieur plus difficile et affecte directement les dimensions de la pièce finie. Ce phénomène, appelé écrouissage par usinage, est l’une des principales raisons des difficultés rencontrées lors de l’usinage CNC du titane.

Le processus d’écrouissage de la couche superficielle lors de l’usinage CNC

L’écrouissage par usinage se produit lorsque, sous l’effet de la déformation plastique et de la chaleur générée pendant l’usinage, les couches superficielles du matériau deviennent plus dures que le noyau. Pour le titane, cet effet est particulièrement prononcé en raison de sa faible conductivité thermique et de sa haute réactivité.

Déroulement de l’écrouissage de la couche superficielle :

1. L’outil de coupe exerce une pression sur le matériau et provoque des déformations plastiques.
2. La chaleur générée se concentre dans de fines couches superficielles.
3. Le refroidissement rapide de la surface après le passage de l’outil stabilise les changements structurels.
4. La couche écrouie présente une dureté et d’autres propriétés supérieures à celles du matériau de base.

La couche écrouie peut atteindre une dureté supérieure de 20 à 30 % à celle du matériau d’origine. Une telle couche agit comme un abrasif pour les passages d’outil ultérieurs. Chaque coupe suivante rencontre un matériau plus dur, ce qui accélère l’usure de la lame.

L’arrêt de l’outil pendant l’usinage, même momentané, intensifie l’écrouissage à l’endroit de l’arrêt. L’outil frotte alors contre le matériau sans couper, générant de la chaleur sans avance. C’est pourquoi le principe de continuité du mouvement lors de l’usinage du titane est si strictement respecté.

Conséquences de l’écrouissage sur la précision dimensionnelle de la pièce

La couche écrouie modifie le comportement du matériau lors des usinages ultérieurs. La pièce présente des déformations élastiques différentes de celles prévues, ce qui affecte directement les tolérances dimensionnelles.

Le phénomène d’écrouissage par usinage entraîne plusieurs problèmes pratiques lors du fraisage CNC du titane. L’outil de coupe doit vaincre la couche plus dure à chaque passage, ce qui augmente les forces de coupe et accélère l’usure. Les contraintes résiduelles qui subsistent dans la couche écrouie peuvent déformer les éléments minces une fois libérés du bridage. Dans l’industrie aérospatiale, où les tolérances atteignent le centième de millimètre, un tel effet est inacceptable.

Le contrôle de la profondeur de coupe et le maintien d’une avance constante minimisent le risque d’écrouissage important. Des passes peu profondes avec une avance plus élevée sont plus efficaces que des coupes profondes avec une faible avance.

Conseil : Lors de l’usinage du titane, ne jamais arrêter l’outil dans la matière. L’arrêt de l’outil génère de la chaleur sans usinage, ce qui provoque un durcissement localisé intense et la destruction immédiate de la lame.

Usinage de précision de métaux CNC chez CNC Partner

L’usinage du titane et d’autres matériaux difficiles nécessite non seulement des connaissances, mais surtout des machines appropriées et une équipe expérimentée. La société CNC Partner réalise des commandes d’usinage de précision de métaux pour des clients de Pologne et de toute l’Europe, notamment de France, d’Allemagne, de Suisse, du Danemark et de Belgique. Chaque commande, quelle que soit son échelle et sa complexité, fait l’objet d’un contrôle qualité rigoureux.

CNC Partner est née de la fusion de deux entités ayant une longue expérience dans l’usinage par coupe et l’implémentation de nouvelles technologies. L’entreprise modernise régulièrement son parc de machines et utilise des logiciels avancés pour la programmation des machines CNC. La cotation d’une commande est réalisée dans un délai de 2 à 48 heures, et le temps de production varie de 3 à 45 jours, en fonction du degré de complexité et de la taille de la commande.

Gamme de services d’usinage CNC

CNC Partner propose quatre principaux types de services d’usinage, qui se complètent mutuellement et permettent de couvrir l’ensemble de la production d’éléments de précision.

Services d’usinage CNC :

• Fraisage CNC – usinage de précision d’éléments aux formes géométriques complexes avec des tolérances atteignant quelques micromètres, utilisé dans l’aéronautique, l’automobile et la médecine
• Tournage CNC – usinage de corps de révolution à partir de divers matériaux, y compris l’acier jusqu’à 54 HRC, l’aluminium, le laiton et les plastiques, avec une garantie de répétabilité en production série
• Rectification CNC – usinage de finition de surface assurant une douceur et une précision dimensionnelle exceptionnelles, crucial pour la production de moules d’injection et d’outils
• Électroérosion à fil WEDM – découpe par électroérosion de matériaux conducteurs, y compris les aciers à outils d’une dureté jusqu’à 64 HRC, avec une parallélisme inférieure à 5 μm et une qualité de surface Ra ≤ 0,15 μm

Chacune des méthodes d’usinage mentionnées est réalisée sur des machines CNC modernes de haute qualité. L’électroérosion à fil WEDM permet de réaliser des coins intérieurs vifs, impossibles à obtenir par d’autres méthodes de coupe. La hauteur de coupe maximale par fil chez CNC Partner atteint 400 mm.

Qualité, avis clients et réalisation des commandes

La société CNC Partner réalise aussi bien des pièces uniques sur commande individuelle que des productions en série comprenant des milliers d’unités. Les avis clients publiés sur Google confirment le plus haut niveau de services ainsi que la ponctualité des livraisons. Toutes les commandes sont réalisées par expédition sur le territoire de la Pologne et de l’Union Européenne, et pour les contrats plus importants, la société livre les éléments par son propre transport. Le délai de livraison sur le territoire de la Pologne ne dépasse pas 48 heures.

Les clients de la société sont des fabricants industriels, des bureaux d’études commandant des prototypes et d’autres usines d’usinage des métaux confiant des opérations spécialisées. Le prix dans la catégorie de l’innovation obtenu au Forum International du Gaz à Varsovie en 2006 confirme les compétences technologiques de la société. Les brevets détenus sur ses propres produits témoignent de la profondeur des connaissances en ingénierie de toute l’équipe.

Pour commander un usinage CNC, vérifier les tarifs actuels ou obtenir une consultation technique, il suffit de contacter directement la société CNC Partner. Les spécialistes conseilleront sur le choix de la meilleure méthode d’usinage et prépareront un devis dans les 48 heures.

Stratégies de refroidissement et paramètres de coupe dans l’usinage CNC du titane

L’usinage efficace du titane nécessite une gestion précise de la température et des forces de coupe. Le choix des stratégies de refroidissement et des paramètres de fonctionnement de la machine détermine si le processus sera stable et si les outils fonctionneront suffisamment longtemps.

Rôle du liquide de refroidissement dans le contrôle de la température de la zone de coupe

Le liquide de coupe dans l’usinage du titane remplit des fonctions différentes de celles lors de l’usinage de l’acier. Sa tâche principale n’est pas la simple réduction de la température, mais l’apport du fluide de refroidissement directement dans la zone de coupe et l’évacuation des copeaux de la zone de coupe.

Le liquide de refroidissement sous haute pression, variant de 50 à 150 bars, atteint la zone de coupe malgré la formation intensive de copeaux. Le jet de liquide interrompt le contact entre le copeau et l’outil plus rapidement qu’un arrosage standard. Il réduit le temps pendant lequel la chaleur se transmet à l’arête de coupe. Le résultat est un doublement de la durée de vie de l’outil par rapport au refroidissement par arrosage conventionnel.

Une alternative au liquide de refroidissement sous pression est la lubrification minimale (sigle MQL de l’appellation anglaise de ce processus). Avec le MQL, l’huile végétale est fournie par un jet d’air sous une pression de 0,5 MPa. Des études ont montré qu’une telle lubrification peut réduire l’usure de l’outil de 40% tout en limitant la consommation de liquide de 99% par rapport à l’arrosage. Le refroidissement cryogénique utilisant de l’azote liquide assure un contrôle encore meilleur de la température et est utilisé pour les opérations les plus exigeantes.

Vitesses et avances optimales pour le fraisage CNC du titane

La vitesse de coupe a un effet inverse sur le titane par rapport à de nombreux autres métaux. Une vitesse trop élevée entraîne une augmentation spectaculaire de la température et une destruction immédiate de l’outil. Une vitesse trop faible favorise la formation d’un bourrelet de matière sur le tranchant.

Paramètres de coupe recommandés pour le titane de grade Ti-6Al-4V :

• Vitesse de coupe : 40–60 m/min pour le fraisage en ébauche, jusqu’à 90 m/min pour la finition
• Avance par dent : 0,1–0,2 mm/dent pour les fraises cylindro-frontales
• Profondeur de coupe radiale : jusqu’à 30 % du diamètre de la fraise pour le fraisage en ébauche
• Profondeur de coupe axiale : 3 à 4 fois supérieure à la profondeur radiale pour le fraisage longitudinal

La stratégie de fraisage trochoidal, c’est-à-dire le fraisage selon une trajectoire trochoidale, est plus efficace sur le titane que le fraisage conventionnel. L’outil pénètre dans la matière en arc, ce qui limite la génération de chaleur et répartit l’usure uniformément sur tout le tranchant. Cette stratégie prolonge la durée de vie de l’outil jusqu’à trois fois tout en maintenant une productivité d’usinage élevée.

Les paramètres de départ du fabricant de l’outil constituent un point de départ, pas une valeur finale. Chaque combinaison de nuance de titane, de géométrie d’outil et de système de bridage nécessite une optimisation individuelle.

Mise en place de la pièce et élimination de l’effet de ressort

Un bridage stable est particulièrement important pour le titane en raison de son faible module d’élasticité. Une pièce qui n’est pas solidement bridée fléchit sous l’effet des forces de coupe et reprend sa forme après le passage de l’outil. Cela provoque des vibrations, une usure irrégulière de l’outil et des écarts dimensionnels.

Les jeux entre la pièce et l’étau ou le mandrin doivent être éliminés. Les vibrations transmises par une pièce mal bridée détruisent l’outil plus rapidement que l’usinage lui-même. Pour les parois minces et les formes complexes, des supports supplémentaires et des remplissages internes avec des matériaux de faible dureté sont utilisés.

Le contrôle des forces de coupe par la surveillance de la consommation de courant de la broche permet de détecter l’apparition de vibrations avant qu’elles n’entraînent des dommages à l’outil ou à la pièce. Les centres d’usinage CNC modernes équipés de tels systèmes peuvent corriger automatiquement les paramètres en temps réel. Cela élimine la cause la plus fréquente des défauts lors de l’usinage du titane.

Conseil : Lors du bridage de pièces en titane à parois minces, il est conseillé de remplir l’intérieur avec un alliage à basse température ou de la cire. Le matériau de remplissage élimine les vibrations et empêche la déformation des parois pendant le fraisage. Après l’usinage, il est retiré par chauffage ou dissolution.

FAQ : Questions fréquemment posées

Pourquoi le titane est-il si difficile à fraiser par CNC ?

Le titane combine plusieurs propriétés défavorables simultanément. Sa faible conductivité thermique fait que la chaleur s’accumule sur le tranchant de l’outil au lieu de se dissiper dans la matière. Sa haute résistance mécanique se maintient même à température élevée, ce qui soumet l’outil à de fortes forces de coupe en permanence.

La réactivité chimique du titane fait que les particules du matériau adhèrent aux arêtes de coupe. La tendance à l’écrouissage complique encore les passes ultérieures. Toutes les caractéristiques mentionnées agissent simultanément, ce qui fait du fraisage CNC du titane l’un des processus les plus difficiles en usinage des métaux.

Quels outils de coupe sont utilisés pour l’usinage CNC du titane ?

Pour le fraisage CNC du titane, on utilise principalement des outils en carbure de tungstène avec des arêtes de coupe vives. La géométrie d’angle de coupe positif réduit les forces de coupe et limite la génération de chaleur. Les outils avec des revêtements standard à base de nitrure de titane ne sont pas efficaces en raison de l’affinité chimique avec le matériau usiné.

Les revêtements appropriés sont le nitrure d’aluminium et de chrome ou le diamant polycristallin. Ils assurent la dureté et l’absence d’adhérence au titane. Des arêtes vives et un remplacement régulier des outils avant une usure excessive sont la base absolue d’un usinage efficace.

Quelle est la vitesse de coupe correcte pour le fraisage CNC du titane ?

La vitesse de coupe recommandée pour le fraisage du titane de grade Ti-6Al-4V est de 40 à 60 m/min pour l’usinage de dégrossissage. Pour les opérations de finition, des vitesses allant jusqu’à 90 m/min peuvent être utilisées. Le dépassement de ces valeurs entraîne une augmentation rapide de la température et la destruction immédiate de l’outil.

Une vitesse trop faible, en revanche, favorise la formation de bavures sur l’arête de coupe. L’avance par dent doit être comprise entre 0,1 et 0,2 mm. Le maintien de paramètres constants pendant toute la durée de l’usinage est plus important que leur valeur nominale.

Comment refroidir efficacement l’outil lors de l’usinage CNC du titane ?

Le liquide de coupe délivré sous haute pression, de 50 à 150 bars, amène le fluide de refroidissement directement dans la zone de coupe. Le jet sous pression interrompt le contact entre le copeau et l’outil et évacue la chaleur plus rapidement qu’un arrosage standard. Le résultat est une durée de vie de l’outil prolongée jusqu’à deux fois.

Une alternative est la lubrification minimale à l’huile végétale délivrée par un jet d’air. Des études confirment que cette lubrification réduit l’usure de l’outil de 40 % tout en limitant considérablement la consommation de liquide de refroidissement. Pour les opérations très exigeantes, on utilise le refroidissement cryogénique avec de l’azote liquide, qui assure le contrôle de la température le plus efficace.

Qu’est-ce que l’écrouissage et comment affecte-t-il le fraisage du titane ?

L’écrouissage consiste en ce que les couches superficielles du titane durcissent sous l’effet des déformations plastiques et de la chaleur lors de l’usinage. La couche écrouie peut être de 20 à 30 % plus dure que le matériau d’origine. Chaque passe d’outil successive rencontre un matériau plus dur, ce qui accélère l’usure de la lame.

L’arrêt de l’outil dans le matériau intensifie l’écrouissage local et peut détruire immédiatement la lame. Les passes peu profondes avec une avance constante minimisent le risque d’un écrouissage important. Les contraintes résiduelles dans la couche écrouie peuvent déformer les éléments minces après le desserrage du bridage, ce qui pose particulièrement problème pour les pièces aéronautiques avec des tolérances requises au centième de millimètre près.

Pourquoi les vibrations sont-elles un problème si grave lors du fraisage CNC du titane ?

Le titane a un module d’élasticité relativement faible, d’environ 114 GPa, tandis que l’acier inoxydable atteint des valeurs de 193 à 200 GPa. La moindre rigidité du matériau fait que la pièce fléchit sous la pression de l’outil et reprend sa forme après son passage. Le phénomène de retour élastique provoque des vibrations lors du fraisage CNC.

Les vibrations entraînent une usure irrégulière de l’outil et des difficultés à maintenir les tolérances dimensionnelles. Le problème est particulièrement aigu avec les parois minces. Un bridage rigide, l’élimination des jeux dans le porte-outil et l’utilisation de stratégies de fraisage trochoidal permettent de réduire efficacement les vibrations et de stabiliser l’ensemble du processus d’usinage.

Résumé

Le fraisage CNC du titane est exigeant en raison d’une combinaison de caractéristiques que l’on ne retrouve dans aucun autre métal courant. La faible conductivité thermique, la haute résistance à chaud, la réactivité chimique et la tendance à l’écrouissage par déformation créent un environnement où chaque erreur de processus coûte cher. Les outils détruits, les dimensions défectueuses et la mauvaise qualité de surface sont des conséquences dont l’évitement nécessite une connaissance approfondie du comportement du matériau lors de l’usinage.

Une gestion précise de la température par un refroidissement adéquat, le choix d’outils avec les bons revêtements, le respect des vitesses de coupe recommandées et le bridage rigide des pièces sont les piliers d’une usinage CNC des métaux efficace pour le titane. Les fabricants des secteurs aérospatial et médical, où le titane est un matériau de base, ont développé des processus éprouvés qui permettent d’obtenir des résultats reproductibles. L’application des mêmes principes dans chaque projet de titane se traduit directement par la qualité des pièces finies et la durée de vie des outils.
