Quand le meulage CNC est-il préférable au fraisage pour l’usinage de l’acier ?

Le choix de la méthode d’usinage de l’acier détermine si l’élément fini répondra aux normes dimensionnelles rigoureuses. Le rectifiage CNC et le fraisage sont deux processus distincts, chacun étant adapté à des conditions spécifiques. La question de savoir quand le rectifiage CNC est préférable au fraisage se pose chaque fois qu’un concepteur ou un technologue doit choisir une méthode de finition pour des pièces de précision.

Le fraisage permet d’enlever une grande quantité de matière rapidement et efficacement. Il permet d’obtenir des formes complexes, des rainures, des filetages et des canaux. Cependant, ce n’est pas l’outil idéal pour obtenir des surfaces à très faible rugosité ou pour usiner de l’acier trempé au-delà de 60 HRC. C’est là qu’intervient le rectifiage CNC, qui fonctionne selon des principes totalement différents.

La frontière entre les deux processus est définie non seulement par la dureté du matériau, mais surtout par la précision géométrique requise et la classe de finition de surface. Lorsqu’une tolérance de ±0,005 mm s’avère insuffisante et que le projet exige des écarts de l’ordre de quelques micromètres, le rectifiage devient la seule réponse rationnelle.

Quand le rectifiage CNC surpasse-t-il le fraisage pour l’usinage de l’acier ?

La limite de performance du fraisage CNC est bien connue des ingénieurs de production. Lors de la finition d’aciers à haute dureté ou de pièces nécessitant une surface très lisse, le fraisage ne suffit plus. Le rectifiage CNC prend alors le relais en tant que processus de finition, amenant la pièce à un état conforme à la documentation technique.

Tolérances dimensionnelles et rugosité de surface après rectifiage CNC

Le rectifiage CNC permet d’obtenir des tolérances dimensionnelles de classe IT4 à IT6, ce qui signifie des écarts de l’ordre de 2 à 10 micromètres. Le fraisage, même avec le réglage le plus minutieux, donne une classe IT8 à IT11, soit des tolérances allant de plus de dix à plus de cent micromètres. La différence n’est donc pas seulement qualitative, mais quantitative, et détermine directement si l’élément fonctionnera correctement avec les autres pièces du mécanisme.

La rugosité de surface, mesurée par le paramètre Ra, est comprise entre 0,1 et 1,6 μm après rectifiage. Le fraisage atteint un Ra compris entre 0,8 et 6,3 μm, et lors des opérations d’ébauche, les valeurs atteignent 5 à 20 μm. Pour les pièces nécessitant des ajustements serrés ou travaillant sous des joints d’étanchéité, de telles différences ont un impact direct sur la durabilité et la fiabilité.

La précision géométrique obtenue par le rectifiage CNC ne concerne pas seulement les dimensions linéaires. La concentricité des arbres cylindriques peut être maintenue en dessous de 0,005 mm, et la planéité des surfaces planes peut être ramenée à des valeurs inférieures à 0,01 mm. Le fraisage n’est pas en mesure de garantir de tels paramètres en production de série.

Usinage de l’acier trempé, là où le fraisage perd en efficacité

L’acier trempé au-delà de 45 HRC représente un défi majeur pour le fraisage. Les outils de coupe s’usent plus rapidement, les forces de coupe augmentent et le risque de vibrations et de déformations thermiques s’accroît considérablement. Avec une dureté supérieure à 60 HRC, le fraisage est tout simplement non rentable en raison de l’usure des outils et du temps d’usinage.

Le meulage abrasif enlève de la matière par micro-coupe à l’aide de grains abrasifs. Chaque grain coupant agit comme une lame individuelle très fine. La chaleur générée pendant le meulage est dissipée par le liquide de refroidissement, et la surépaisseur est retirée couche par couche. Cela permet de préserver la structure et la dureté de l’acier trempé sans risque de revenu de la couche superficielle.

Les meules en électrocorindon régulier sont utilisées pour le meulage des aciers de construction, tandis que les meules CBN (nitrure de bore cubique) sont efficaces pour les aciers trempés d’une dureté supérieure à 55 HRC. Les meules diamantées, quant à elles, sont destinées aux matériaux les plus durs, y compris l’acier à outils après trempe complète. Le choix de la meule en fonction du matériau influence directement l’efficacité du processus et la qualité de la surface.

Exigences industrielles imposant le meulage plutôt que le fraisage

Les normes industrielles dans plusieurs secteurs de production indiquent explicitement le meulage comme méthode de finition requise. Les industries aéronautique, médicale et de mécanique de précision opèrent avec des plages de rugosité Ra de 0,1 à 0,8 μm, que le fraisage n’est pas en mesure d’atteindre régulièrement.

Secteurs exigeant le meulage CNC :

• Aéronautique : composants de moteurs, axes et arbres de turbine avec une tolérance de ±10 à ±50 μm et un Ra de 0,1–0,8 μm
• Industrie médicale : implants et instruments chirurgicaux avec un Ra inférieur à 0,05 μm et un angle de tranchant inférieur à 15°
• Automobile : parois de cylindres, arbres à cames et joints avec un Ra de 0,1–1,6 μm
• Énergie : arbres de turbines et de générateurs avec une concentricité inférieure à 0,02 mm

Les normes ISO concernant les ajustements de roulements exigent des tolérances de classe IT5 à IT7 sur les arbres et dans les logements de roulements. L’obtention de ces classes après fraisage n’est possible qu’avec des avances très lentes et de multiples passages, ce qui rend le meulage CNC après trempe économiquement justifié. La précision de la fabrication des outils de coupe, par exemple les forets et les fraises, nécessite un affûtage après trempe précisément par la méthode de meulage.

Comment diffèrent les paramètres techniques du meulage et du fraisage de l’acier ?

La comparaison des deux méthodes sous l’angle des paramètres techniques permet de comprendre pourquoi il n’existe pas une seule méthode « meilleure » pour chaque situation. Le meulage et le fraisage se complètent dans le processus technologique, et le choix entre eux découle directement des exigences de la documentation et de l’étape de production.

Précision géométrique et plage de tolérance des deux méthodes

Les tolérances atteintes par le fraisage et le meulage diffèrent d’un ordre de grandeur. Le fraisage CNC atteint en standard des tolérances de ±0,1 mm pour l’usinage de dégrossissage et de ±0,005 mm pour les opérations de finition. Le meulage CNC descend jusqu’à des valeurs de ±0,001 mm, et les centres de rectification spécialisés obtiennent des précisions proches de ±0,00254 mm.

Le tableau ci-dessous compare les paramètres techniques clés des deux méthodes lors de l’usinage de l’acier :

Les classes de tolérance IT définissent le degré de précision : IT01 est la tolérance la plus serrée, IT16 la plus large. Le meulage CNC se situe à l’extrémité de l’échelle exigeant une grande précision, tandis que le fraisage se situe dans les classes intermédiaires, correspondant aux exigences mécaniques générales.

Vitesse de coupe et taux d’enlèvement de matière

Le fraisage est un processus plus efficace en termes de masse de matière enlevée. Les fraises en bout peuvent enlever plusieurs millimètres de matière en un seul passage, ce qui fait du fraisage un outil approprié pour donner forme à une pièce. Le meulage fonctionne différemment, en enlevant des couches de quelques à une dizaine de micromètres par passage.

La vitesse de coupe lors du meulage de l’acier trempé par la méthode de rectification en plongée (creep-feed grinding) est comprise entre 5 et 10 mm³/mm/s. Ces valeurs sont nettement inférieures à celles du fraisage, mais chaque passage donne un résultat dimensionnel prévisible et précis. Le temps d’usinage par meulage est plus long, mais il élimine la nécessité d’opérations de rectification ultérieures.

Types de meules et de fraises utilisés pour l’usinage de l’acier

Le choix de l’outil de coupe détermine le résultat final de l’usinage. Les fraises pour acier trempé ont une géométrie spéciale avec un angle de coupe négatif, des goujures peu profondes et un noyau épais. Cette géométrie augmente la résistance de l’outil aux forces de coupe élevées lors de l’usinage de matériaux d’une dureté supérieure à 45 HRC.

Les meules les plus couramment utilisées dans le meulage de l’acier :

• À l’électrocorindon (Al₂O₃) : destinées aux aciers de construction et aux aciers à outils doux
• Meules CBN : destinées à l’acier trempé au-dessus de 55 HRC, elles conservent leur forme pendant une longue période
• Meules diamantées : destinées à l’acier à outils après trempe complète et au carbure fritté

La meule CBN se distingue par une durabilité plusieurs fois supérieure à celle d’une meule conventionnelle. Elle peut être profilée (dressée au diamant) des milliers de fois tout en conservant une forme de profil constante. Pour la production en série de pièces en acier trempé, cela offre une répétabilité dimensionnelle inaccessible aux outils de coupe standard.

Influence de la température de coupe sur la qualité de surface de l’acier

La température dans la zone de coupe est l’un des principaux facteurs influençant la qualité de la surface de l’acier. Lors du fraisage de l’acier trempé, des températures élevées peuvent modifier localement la structure du matériau, provoquant des microfissures ou une modification de la dureté de la couche superficielle. Cet effet est particulièrement visible lors de faibles profondeurs de coupe et à des vitesses élevées.

Le meulage avec utilisation de liquide de refroidissement évacue efficacement la chaleur de la zone de contact entre la meule et le matériau. Le liquide de refroidissement abaisse la température des grains abrasifs et de la surface de la pièce à usiner. L’utilisation correcte du liquide de refroidissement empêche le phénomène dit de brûlure de rectification, qui détruit la dureté de la couche superficielle de l’acier.

Des paramètres de rugosité Ra de 0,06 à 0,08 μm sont obtenus avec de très faibles profondeurs de meulage (0,004 mm) et de faibles vitesses d’avance de la table. Le dépassement d’une vitesse d’avance supérieure à 1,8 m/min lors du meulage de pièces en acier entraîne une augmentation marquée de la rugosité de surface.

Dans quelles applications le meulage CNC est-il le seul choix approprié ?

Certains composants de machines doivent répondre à des exigences si strictes qu’il n’existe tout simplement aucune alternative au meulage CNC. Cela concerne principalement les pièces travaillant dans des conditions de charges dynamiques élevées, où chaque micromètre d’écart affecte la durée de vie et la sécurité de l’ensemble.

Pièces de précision pour roulements, arbres et guidages

Les roulements à rouleaux nécessitent un ajustement des arbres avec une tolérance de classe IT5 à IT6. Pour les moteurs électriques de haute précision, la classe de tolérance recommandée pour l’arbre est IT5, ce qui correspond à un écart de l’ordre de 4 à 8 micromètres pour des diamètres de 30 à 80 mm. Le fraisage ne permet pas une telle répétabilité en production de série.

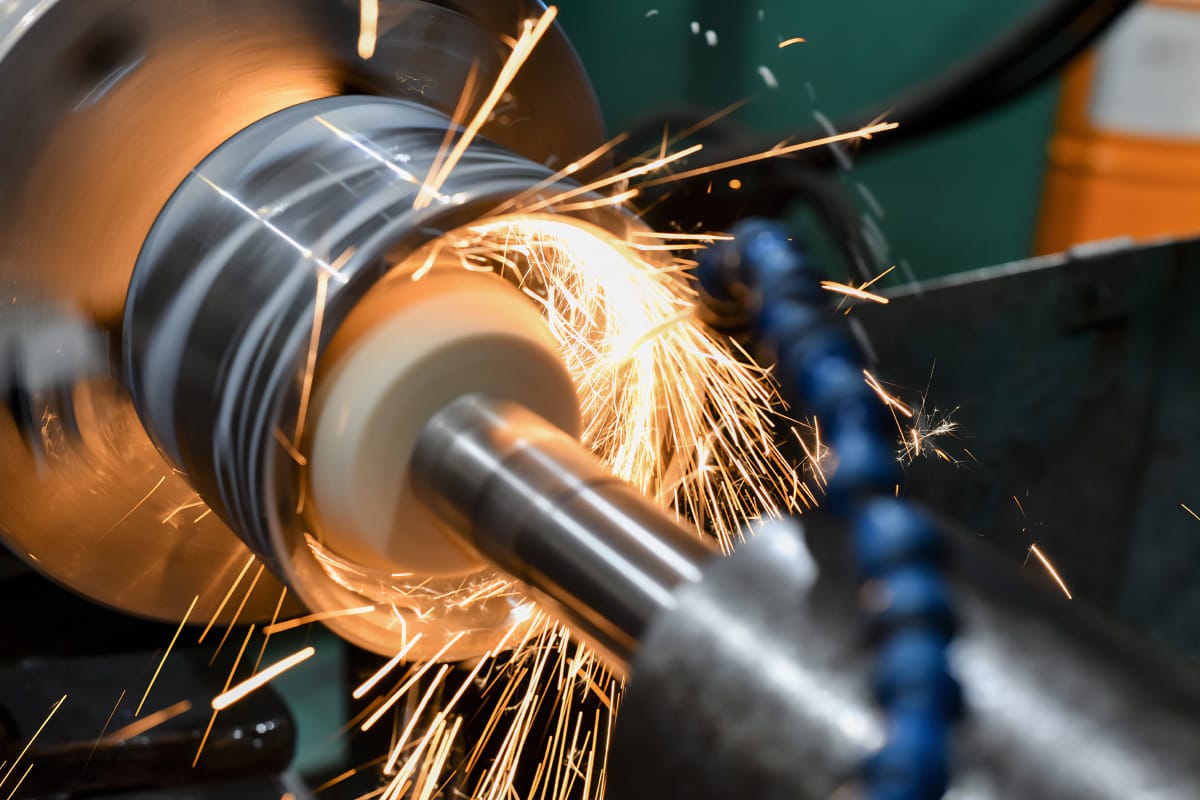

Les arbres de précision pour roulements sont rectifiés cylindriquement. Des rectifieuses cylindriques spécialisées équipées de systèmes de support empêchent la flexion des arbres longs pendant l’usinage. Les centres de rectification CNC, tels que ceux utilisés par CNC Partner, atteignent une concentricité inférieure à 0,005 mm et une rugosité de surface allant jusqu’à Ra 0,63 μm. Ces valeurs correspondent directement aux normes industrielles pour les roulements de précision.

Types de pièces de précision nécessitant un meulage :

• Arbres de moteurs électriques et de turbines : diamètres de 30 à 2000 mm, Ra 0,4–1,6 μm
• Guidages linéaires : planéité inférieure à 0,01 mm, Ra 0,2–0,8 μm
• Logements et tourillons de roulements : classes IT5–IT7, concentricité inférieure à 0,005 mm
• Tiges de vérins hydrauliques : Ra inférieur à 0,4 μm, dureté supérieure à 55 HRC

Les guidages linéaires des machines CNC doivent présenter une surface avec une planéité inférieure à 0,01 mm sur une longueur d’un mètre. Le meulage plan répond à cette exigence de manière répétable. La précision du mouvement de l’outil dépend directement de la qualité des guidages, c’est pourquoi leur usinage par meulage influence toute la précision de la machine.

Outils de coupe nécessitant un affûtage après trempe

Les outils de coupe, tels que les forets, les fraises, les tarauds et les alésoirs, sont fabriqués en acier rapide ou en carbure cémenté. Après trempe, leur dureté atteint 64 à 68 HRC. Les arêtes de coupe ne peuvent être formées que par meulage, car aucune fraise ne peut couper un matériau d’une telle dureté.

L’affûtage des outils de coupe nécessite d’obtenir un angle de tranchant inférieur à 15° avec une rugosité Ra inférieure à 0,1 μm. Le meulage CNC sur des machines-outils 5 axes spécialisées permet de façonner avec précision les goujures, les arêtes de coupe et les surfaces de coupe. La précision de la géométrie influence directement la durabilité de l’outil et la qualité de l’usinage qu’il effectue.

Conseil : Lors de l’affûtage d’outils de coupe après trempe, utilisez des meules CBN à grain fin (150 à 320) avec une faible vitesse d’avance afin d’éviter de brûler la couche superficielle et de perdre la dureté du tranchant.

Usinage CNC de précision et services de CNC Partner

Pour les projets industriels exigeants, ce n’est pas seulement la qualité des machines qui compte, mais surtout l’expérience et l’étendue des technologies disponibles. CNC Partner est une entreprise dotée d’une longue expérience dans l’usinage de précision des métaux, réalisant des commandes aussi bien unitaires qu’en série, pouvant atteindre des milliers de pièces. La rapidité d’exécution des commandes et la livraison dans toute l’Union européenne permettent à l’entreprise de servir des clients en France, en Allemagne, au Danemark, en Suisse et en Belgique.

Chaque commande est soumise à un contrôle qualité rigoureux. Le devis est disponible sous 2 à 48 heures, et le délai de réalisation varie de 3 à 45 jours ouvrables, selon la complexité du projet.

Gamme de services d’usinage CNC

Usinage CNC professionnel des métaux chez CNC Partner couvre quatre domaines technologiques principaux, adaptés aux différentes exigences industrielles :

• Fraisage des métaux : fraisage CNC de composants complexes avec une précision géométrique maximale, aussi bien pour la production unitaire qu’en série
• Tournage de précision : tournage CNC d’éléments de divers degrés de complexité avec une haute qualité de surface
• Rectification de finition : rectification CNC avec une précision dimensionnelle allant jusqu’à Ra 0,63 μm, destinée à l’acier trempé et aux éléments de précision
• Usinage par fil : électroérosion à fil WEDM permettant le façonnage précis de matériaux d’une dureté allant jusqu’à 64 HRC

Le parc machines de CNC Partner comprend des centres de fraisage avec une zone de travail allant jusqu’à 1700 x 900 x 800 mm, des tours avec outils motorisés et têtes angulaires, des rectifieuses avec une zone de travail allant jusqu’à 2000 x 1000 mm ainsi que deux machines d’électroérosion à fil.

Clients et exécution des commandes

Les services de CNC Partner s’adressent aux entreprises de production, aux bureaux d’études commandant des prototypes ainsi qu’aux entreprises sous-traitant des opérations spécialisées externes. Chaque commande est expédiée, et pour les contrats plus importants, l’entreprise livre les éléments par ses propres moyens de transport directement au destinataire. Une livraison rapide au sein de l’Union européenne est la norme pour l’exécution de chaque commande.

Avant de décider de commander une production, des informations détaillées sur les conditions de coopération sont disponibles sur la page du tarif des services d’usinage des métaux. Les avis des clients actuels confirment la haute qualité des commandes réalisées, et une collection complète des avis clients de CNC Partner est disponible sur Google Maps. Les demandes de devis détaillées ainsi que les consultations techniques sont reçues via la page de contact avec CNC Partner.

Comment choisir la méthode d’usinage de l’acier selon les exigences technologiques ?

Le choix de la méthode d’usinage commence par l’analyse de la documentation technique de la pièce. La dureté du matériau, la classe de tolérance requise, la rugosité Ra attendue et la taille de la série de production sont les quatre paramètres qui déterminent la trajectoire technologique appropriée.

Dureté de l’acier et choix entre rectification et fraisage CNC

La dureté de l’acier mesurée sur l’échelle Rockwell (HRC) est le critère de sélection fondamental. L’acier d’une dureté allant jusqu’à 38 HRC peut être fraisé sans difficulté majeure en utilisant des fraises en carbure standard. Au-delà de 45 HRC, le fraisage est possible, mais nécessite des fraises à géométrie spéciale et de faibles profondeurs de coupe.

Pour une dureté supérieure à 55 HRC, la rectification CNC devient la méthode dominante. Les forces de coupe lors du fraisage de matériaux aussi durs sont plusieurs fois supérieures à celles de la rectification, ce qui entraîne une usure rapide des outils et un risque de déformation de la pièce. L’usinage par rectification précis enlève la matière sans forces radiales significatives, ce qui protège la géométrie des éléments à parois minces.

Série de production et temps d’usinage comme facteurs de décision

Pour une production unitaire de pièces, la rectification peut s’avérer justifiée même lorsque la précision du fraisage serait techniquement suffisante. L’usinage d’un arbre sur une rectifieuse prend beaucoup plus de temps que le fraisage, mais ce temps est prévisible et sûr pour la qualité du produit. Les grandes séries de production justifient l’investissement dans des rectifieuses CNC avec changement automatique des pièces.

Facteurs déterminant le choix de la méthode :

1. Tolérance dimensionnelle et classe IT requises par la documentation
2. Dureté du matériau après traitement thermique (HRC)
3. Rugosité Ra admissible selon le dessin technique
4. Taille de série et temps de cycle d’usinage
5. Étape de production : usinage d’ébauche ou opération de finition

Dans la production en série, les deux processus sont souvent combinés. Le fraisage effectue le travail d’ébauche et donne sa forme à la pièce, tandis que la rectification CNC enlève les derniers 0,01 à 0,05 mm, amenant les dimensions aux classes IT5 ou IT6. Cette séquence de processus minimise l’usure des meules et réduit le temps de rectification au strict nécessaire.

Finition de surface et normes Ra utilisées dans l’industrie

La norme Ra décrit l’écart arithmétique moyen du profil de rugosité. Lors de la conception de surfaces en contact, la documentation technique indique toujours la valeur Ra admissible. Le fraisage de finition atteint une limite de 0,8 μm, tandis que la rectification CNC descend jusqu’à 0,1 μm dans un processus standard.

Pour les surfaces d’étanchéité hydraulique, une valeur Ra inférieure à 0,4 μm est requise. Pour les surfaces de glissement des paliers lisses, la norme indique une valeur Ra de 0,2 à 0,4 μm. Ces deux valeurs se situent en dessous de la limite atteignable par le fraisage, ce qui rend la rectification CNC obligatoire pour de telles applications.

Les instruments chirurgicaux et les implants médicaux exigent des valeurs Ra allant même en dessous de 0,05 μm. Ces valeurs ne peuvent être obtenues que par une rectification de précision avec des meules à grain fin et un contrôle strict des paramètres du processus. Les matériaux tels que l’acier inoxydable 440C utilisé pour les outils chirurgicaux nécessitent des meules spéciales adaptées aux propriétés des aciers résistants à la corrosion.

Conseil : Lors du choix de la méthode d’usinage, commencez toujours par la valeur Ra indiquée sur le dessin technique. Si la valeur Ra est inférieure à 0,8 μm, la rectification CNC est la seule méthode qui garantira la répétabilité en production de série.

FAQ : Questions fréquemment posées

La rectification CNC peut-elle être utilisée à la place du fraisage pour tout usinage de l’acier ?

La rectification CNC ne remplace pas le fraisage dans tous les cas. Le fraisage est efficace pour le formage, le perçage de trous et l’usinage d’ébauche de l’acier doux jusqu’à 38 HRC. La rectification CNC intervient dans le processus comme étape de finition ou comme seule méthode possible pour les aciers trempés au-delà de 55 HRC.

Les deux processus se complètent mutuellement dans le cycle de production. Le fraisage effectue le travail de mise en forme, et la rectification amène la pièce à la classe de tolérance et à la rugosité de surface requises. La combinaison des deux méthodes réduit le temps de rectification et prolonge la durée de vie des meules.

Quelle rugosité de surface Ra obtient-on avec la rectification CNC de l’acier ?

La rectification CNC de l’acier permet d’obtenir une rugosité Ra de 0,1 à 1,6 μm dans des conditions de production standard. Avec des meules à grain très fin et de faibles profondeurs de coupe, la valeur Ra peut descendre en dessous de 0,05 μm, ce qui est requis pour les instruments médicaux et les éléments d’étanchéité hydraulique.

Le fraisage de finition atteint une limite de 0,8 μm. Toute application nécessitant une valeur Ra inférieure à 0,8 μm exige un processus de rectification. Le dessin technique indique toujours la valeur Ra admissible, c’est pourquoi le choix de la méthode d’usinage appropriée commence par cette valeur.

Comment la dureté de l’acier influence-t-elle le choix entre le meulage et le fraisage CNC ?

La dureté mesurée sur l’échelle Rockwell (HRC) définit la limite de rentabilité du fraisage. L’acier jusqu’à 38 HRC se fraise avec des fraises en carbure standard sans difficulté majeure. Au-delà de 45 HRC, les forces de coupe augmentent brutalement, les outils s’usent plus rapidement et le risque de déformation de la pièce s’accroît.

Pour une dureté supérieure à 55 HRC, le meulage CNC devient le seul procédé justifié. Les meules CBN (nitrure de bore cubique) conservent la forme du profil pendant une longue période, même avec des aciers trempés au-delà de 60 HRC. L’utilisation de la meule appropriée pour la classe de dureté de l’acier donnée détermine la qualité et l’efficacité de l’usinage.

Dans quels secteurs industriels le meulage CNC est-il un procédé obligatoire ?

L’industrie aéronautique exige des tolérances de ±10 à ±50 μm et une rugosité Ra de 0,1 à 0,8 μm pour les composants de moteurs et les arbres de turbines. Le fraisage n’atteint pas régulièrement de tels paramètres en production de série. Le meulage CNC est un procédé obligatoire pour la fabrication de composants de précision destinés à l’aéronautique.

L’industrie médicale impose des exigences encore plus élevées, avec un Ra inférieur à 0,05 μm pour les implants et les instruments chirurgicaux. L’automobile exige le meulage des parois de cylindres, des arbres à cames et des surfaces d’étanchéité avec un Ra allant de 0,1 à 1,6 μm. Les fabricants de roulements de précision utilisent le meulage CNC pour chaque élément nécessitant une classe de tolérance IT5 à IT6.

Résumé

Le meulage CNC l’emporte sur le fraisage partout où la précision géométrique et la qualité de surface deviennent le facteur déterminant de la fonctionnalité de la pièce. Les tolérances de classe IT4 à IT6, la rugosité de surface Ra de 0,1 à 1,6 μm et la possibilité d’usiner de l’acier trempé au-delà de 55 HRC sont trois domaines dans lesquels le meulage est un procédé irremplaçable. Le fraisage reste un outil d’ébauche et de mise en forme, tandis que le meulage CNC clôture le cycle de production avec une précision dimensionnelle totale.

La décision concernant le choix de la méthode d’usinage de l’acier doit résulter de l’analyse de quatre paramètres : la dureté du matériau, la tolérance requise, le Ra admissible et la taille de la série de production. Avec une dureté supérieure à 45 HRC et une tolérance inférieure à ±0,005 mm, le meulage CNC cesse d’être une option pour devenir une nécessité technologique. La connaissance de la limite entre les deux méthodes permet d’éviter des erreurs coûteuses et de réduire le temps de mise en production.
