Le fraisage CNC des aciers trempés est l’une des tâches les plus difficiles en usinage. Les matériaux d’une dureté supérieure à 45 HRC opposent une résistance exceptionnelle aux outils, génèrent des températures élevées et accélèrent l’usure des arêtes de coupe. Chaque mauvais réglage se solde par une fraise cassée ou le rebut de tout un lot de pièces.
La clé du succès réside dans la sélection précise des paramètres de coupe avant même le démarrage de la broche. La vitesse de coupe Vc, l’avance par dent fz et la profondeur de passe ap doivent être en parfaite adéquation. La combinaison correcte de ces valeurs détermine la qualité de surface, la durée de vie de l’outil et la stabilité de l’ensemble du processus d’usinage.
Vitesse de coupe Vc lors du fraisage CNC des aciers trempés
La vitesse de coupe Vc est l’un des paramètres les plus importants dans l’usinage des aciers trempés. Une valeur trop élevée entraîne une augmentation soudaine de la température dans la zone de coupe et une usure rapide du revêtement protecteur de l’outil. Une valeur trop basse provoque quant à elle un collage des copeaux et une charge inégale sur les arêtes.
Dans la pratique de l’usinage, la vitesse de coupe lors du fraisage CNC est choisie en fonction de plusieurs facteurs simultanés. Ceux-ci incluent la dureté du matériau, le type de revêtement de la fraise, son diamètre et la stratégie d’usinage. Seule une analyse combinée de ces variables permet de déterminer une plage de Vc sûre et efficace.
Comment la dureté de l’acier sur l’échelle HRC influence la valeur Vc
La dureté du matériau exprimée sur l’échelle HRC détermine directement la limite supérieure de la vitesse de coupe admissible. Plus la dureté est élevée, plus la Vc doit être faible. Cela résulte de la résistance à la coupe croissante et de la chaleur générée dans la zone de contact entre l’arête et le matériau.
Pour les aciers d’une dureté de 40–45 HRC, on utilise généralement des valeurs de Vc comprises entre 60 et 100 m/min avec des outils en carbure. Pour une dureté de 50–55 HRC, ces valeurs chutent à 40–70 m/min. Au-delà de 58–62 HRC, caractéristiques des aciers à outils après trempe complète, une Vc de 30–50 m/min est recommandée avec l’utilisation de fraises hémisphériques à très faible profondeur de passe.
Une augmentation de la dureté de 5 unités HRC nécessite une réduction de la Vc d’environ 20–30 %. Le respect de cette règle prolonge considérablement la durée de vie des arêtes et protège contre l’écaillage de l’arête de coupe.
Formule de la vitesse de rotation de la broche et méthode d’application
La vitesse de rotation de la broche n se calcule à l’aide de la formule standard : n = (1000 × Vc) / (π × D), où D est le diamètre de l’outil en millimètres et Vc est la vitesse de coupe choisie en m/min.
Exemple : fraise d’un diamètre de 10 mm, Vc = 60 m/min. Calcul : n = (1000 × 60) / (3,14 × 10) ≈ 1910 tr/min. Il s’agit d’une valeur de départ qui peut être ajustée à la hausse ou à la baisse de 10–15 % après la première passe. Avec les fraises hémisphériques, il faut garder à l’esprit que le diamètre de coupe effectif est inférieur au diamètre nominal et qu’il doit être pris en compte dans les calculs.
Plages de Vc recommandées pour les aciers à outils et fortement alliés
Les aciers à outils et fortement alliés présentent une usinabilité différente et nécessitent donc des plages de Vc distinctes.
Plages de Vc pour des groupes sélectionnés d’aciers durs :
- Aciers à outils pour travail à froid (45–55 HRC) : 50–80 m/min
- Aciers à outils pour travail à chaud (48–52 HRC) : 40–70 m/min
- Aciers rapides trempés (58–65 HRC) : 20–40 m/min
- Aciers de construction fortement alliés (40–48 HRC) : 60–100 m/min
Les valeurs du tableau ci-dessus concernent les fraises en carbure avec revêtement PVD. Pour les fraises HSS (en acier rapide), les vitesses de coupe sont plusieurs fois inférieures et ne dépassent généralement pas 15–20 m/min pour les aciers au-delà de 40 HRC. En pratique, les opérateurs CNC commencent souvent par la limite inférieure de la plage indiquée, puis augmentent progressivement les valeurs tout en observant l’état de l’outil et la qualité de la surface usinée.
Influence du revêtement d’outil TiAlN et TiSiN sur la Vc admissible
Le revêtement de l’outil est l’un des facteurs clés déterminant les valeurs de Vc possibles. Le revêtement TiAlN (nitrure de titane-aluminium) se distingue par une haute résistance à l’oxydation à des températures allant jusqu’à environ 800°C. Il est efficace pour l’usinage d’aciers trempés jusqu’à 55 HRC, particulièrement lors du fraisage à sec ou avec une lubrification minimale.
Le revêtement TiSiN (nitrure de titane-silicium) se caractérise par une dureté et une résistance aux températures encore plus élevées, atteignant 1000–1100°C. Les fraises dotées de ce revêtement tolèrent des Vc supérieures d’environ 10–20 % par rapport aux outils revêtus de TiAlN. Elles sont recommandées pour l’usinage de matériaux au-delà de 55 HRC ainsi que pour les stratégies de fraisage à haute performance HSM. Le choix du revêtement approprié doit prendre en compte non seulement la dureté du matériau, mais aussi la stratégie d’usinage et les conditions de refroidissement.
Avance par dent fz et profondeur de coupe ap pour les aciers durs
L’avance par dent fz et la profondeur de coupe ap sont deux paramètres qui influencent directement les forces de coupe et la température dans la zone d’usinage. Leur corrélation est particulièrement importante pour les aciers durs, où tout dépassement de la plage recommandée risque d’entraîner l’écaillage de l’arête ou des vibrations de la machine. Un réglage correct de fz et ap permet de garder le contrôle sur le processus et d’obtenir une qualité de surface reproductible.
Comment choisir l’avance par dent fz en fonction du nombre de dents de la fraise
L’avance par dent fz s’exprime en millimètres par dent lors d’un tour de fraise. L’avance minute totale se calcule selon la formule : Vf = fz × z × n, où z est le nombre de dents et n la vitesse de rotation de la broche. Pour les aciers durs, les valeurs de fz sont nettement inférieures à celles des aciers doux.
Valeurs typiques de fz pour les fraises en carbure VHM dans les aciers durs :
- Fraise 2 dents, acier 40–45 HRC : fz = 0,02–0,04 mm
- Fraise 3 dents, acier 45–52 HRC : fz = 0,015–0,03 mm
- Fraise 4 dents, acier 52–58 HRC : fz = 0,008–0,020 mm
- Fraise hémisphérique, finition, acier 58–62 HRC : fz = 0,005–0,015 mm
Les fraises avec un nombre de dents plus élevé génèrent des forces de coupe plus faibles par dent, ce qui protège l’arête contre la rupture. Parallèlement, un nombre de dents plus important rend l’évacuation des copeaux plus difficile, c’est pourquoi la profondeur de coupe doit être proportionnellement plus faible. Utiliser une valeur fz inférieure au minimum recommandé est tout aussi préjudiciable que de dépasser le maximum, car cela provoque un frottement au lieu d’une coupe et accélère l’usure de l’outil.
Profondeur axiale ap et radiale ae lors du fraisage d’aciers trempés
La profondeur axiale ap définit la profondeur à laquelle la fraise pénètre dans le matériau le long de l’axe de l’outil. La profondeur radiale ae décrit la largeur de la bande de matériau retirée en un seul passage. Les deux paramètres doivent être équilibrés, en particulier avec les aciers trempés, où la puissance de la broche est fortement sollicitée.
Lors du fraisage d’ébauche d’aciers d’une dureté de 45–50 HRC, il est recommandé d’utiliser ap = 0,1–0,3 × D et ae = 0,05–0,15 × D, où D est le diamètre de la fraise. Pour les opérations de finition, les valeurs descendent à ap = 0,05–0,15 × D et ae = 0,01–0,05 × D. Ces réglages protègent l’outil contre la surcharge et permettent d’obtenir une rugosité Ra inférieure à 0,8 µm.
Relation entre fz, ap et la durée de vie des plaquettes en carbure VHM
La durée de vie des plaquettes en carbure VHM dépend de l’influence combinée de fz, ap et ae. L’augmentation de chacun de ces paramètres au-delà des valeurs recommandées provoque une augmentation exponentielle de la température dans la zone de coupe. Cette température est le principal facteur de dégradation du revêtement et du substrat en carbure de l’outil.
Les études technologiques montrent qu’un dépassement de 50 % de fz réduit la durée de vie de l’outil jusqu’à trois fois. Pour cette raison, il est préférable d’augmenter la productivité par des passages plus fréquents avec de faibles ap plutôt que par une augmentation ponctuelle de l’avance. La stratégie de passes multiples légères, populaire dans le fraisage à haute performance (HSM ou HPC), permet de maintenir une température stable de l’arête et prolonge sa durée de vie de 30 à 70 % par rapport au fraisage conventionnel classique.
Quelles fraises VHM sont adaptées au fraisage d’aciers d’une dureté supérieure à 45 HRC
Le choix du bon outil est le fondement d’un usinage efficace des aciers trempés. Les fraises VHM (carbure monobloc) dominent ce domaine car elles allient une grande dureté du substrat à la possibilité d’appliquer des revêtements PVD avancés. Cependant, toutes les fraises en carbure ne conviennent pas aux matériaux dépassant 45 HRC. La géométrie, le nombre de dents, la qualité du grain de carbure et le type de revêtement sont déterminants.
Caractéristiques d’une fraise VHM pour aciers trempés :
- Substrat en carbure cémenté à grain fin (grains inférieurs à 0,5 µm)
- Revêtement PVD d’une dureté supérieure à 3000 HV (TiAlN, TiSiN, AlCrN)
- Angle de coupe négatif ou nul sur l’arête
- Arête de coupe renforcée avec préparation (affûtage, chanfrein)
- Saillie d’outil courte pour minimiser les vibrations
La qualité du substrat en carbure a un impact direct sur la résistance aux fissures fragiles lors de la coupe interrompue. Les fraises à grain de carbure plus grossier supportent mieux les chocs, mais perdent leur tranchant plus rapidement. C’est pourquoi, pour les aciers supérieurs à 55 HRC, on utilise des outils à grain ultra-fin et des revêtements résistants aux hautes températures.
Géométrie de la fraise, angle de coupe et nombre de dents pour les aciers trempés
La géométrie de la fraise lors de l’usinage d’aciers trempés diffère de celle utilisée pour les aciers doux. L’angle de coupe (rake angle) doit être nul ou légèrement négatif (de 0° à -5°). Un angle de coupe négatif augmente la résistance de l’arête de coupe et réduit le risque d’écaillage lors de forces de coupe élevées.
Le nombre de dents pour les aciers supérieurs à 45 HRC est généralement compris entre 4 et 6. Quatre dents constituent un compromis entre l’évacuation des copeaux et la rigidité de l’outil. Six dents sont utilisées pour les opérations de finition avec de très faibles valeurs de fz et ap, lorsque la qualité de surface est la priorité. Les fraises hémisphériques dotées d’une géométrie de coupe appropriée sont indispensables pour l’usinage de forme des moules à injection et des matrices.
Lors du fraisage d’aciers supérieurs à 50 HRC, il est conseillé de choisir une fraise avec une longueur de coupe plus courte et de la fixer aussi profondément que possible dans le mandrin. Cela réduit les vibrations et permet de maintenir des paramètres de coupe stables tout au long du cycle d’usinage.
Fraises monobloc en carbure vs fraises à plaquettes amovibles pour le fraisage dur
Les fraises monobloc VHM et les fraises à plaquettes amovibles diffèrent par leur application, leur flexibilité et leurs capacités d’usinage des aciers durs.
| Caractéristique | Fraise monobloc VHM | Fraise à plaquettes amovibles |
|---|---|---|
| Diamètre minimal | à partir de 1 mm | à partir d’env. 16–20 mm |
| Dureté du matériau usiné | jusqu’à 65 HRC | généralement jusqu’à 58 HRC |
| Flexibilité de la géométrie | élevée (divers revêtements, angles) | limitée aux plaquettes disponibles |
| Temps de changement d’outil | remplacement de la fraise nécessaire | changement rapide de la plaquette seule |
| Application | usinage de précision, de forme | ébauche et semi-finition |
Les fraises monoblocs en carbure sont irremplaçables pour l’usinage de précision de petites pièces, de poches et de contours 3D dans les aciers trempés. Les fraises à plaquettes amovibles sont plus efficaces pour l’enlèvement de grandes surépaisseurs de matière sur des pièces à géométrie plus simple. Le choix entre ces solutions dépend de la dureté du matériau, de la précision requise et de la puissance disponible de la broche.
Conseil : pour l’usinage d’aciers durs au-delà de 55 HRC lors des opérations de finition, il est toujours recommandé d’utiliser des fraises hémisphériques monoblocs en carbure (VHM) avec un revêtement TiSiN ou AlCrN, montées dans des mandrins hydrauliques ou par frettage. Cela réduit le faux-rond radial au minimum et empêche l’usure prématurée des arêtes.
Usinage CNC de précision des métaux chez CNC Partner
La réalisation de l’usinage d’aciers durs nécessite non seulement une connaissance des paramètres de coupe, mais aussi l’accès à des machines modernes et à un personnel expérimenté. CNC Partner est une entreprise forte de nombreuses années d’expérience dans l’usinage de précision des métaux, au service de clients industriels de l’Union européenne. Les commandes sont traitées par expédition, et la livraison au sein de l’Union européenne est rapide et ponctuelle.
L’entreprise réalise aussi bien des pièces prototypes uniques que des productions en série comptant des milliers d’unités. Chaque commande fait l’objet d’un contrôle qualité rigoureux. Celui-ci est confirmé par le Certificat de Qualité ISO 9001, qui garantit la répétabilité et la conformité des produits aux exigences des clients.
Étendue des services d’usinage
L’entreprise propose une large gamme de services professionnels d’usinage CNC des métaux, couvrant diverses technologies de coupe. Chacune d’entre elles est adaptée à la spécificité du matériau et à la précision requise pour la pièce.
Technologies d’usinage disponibles :

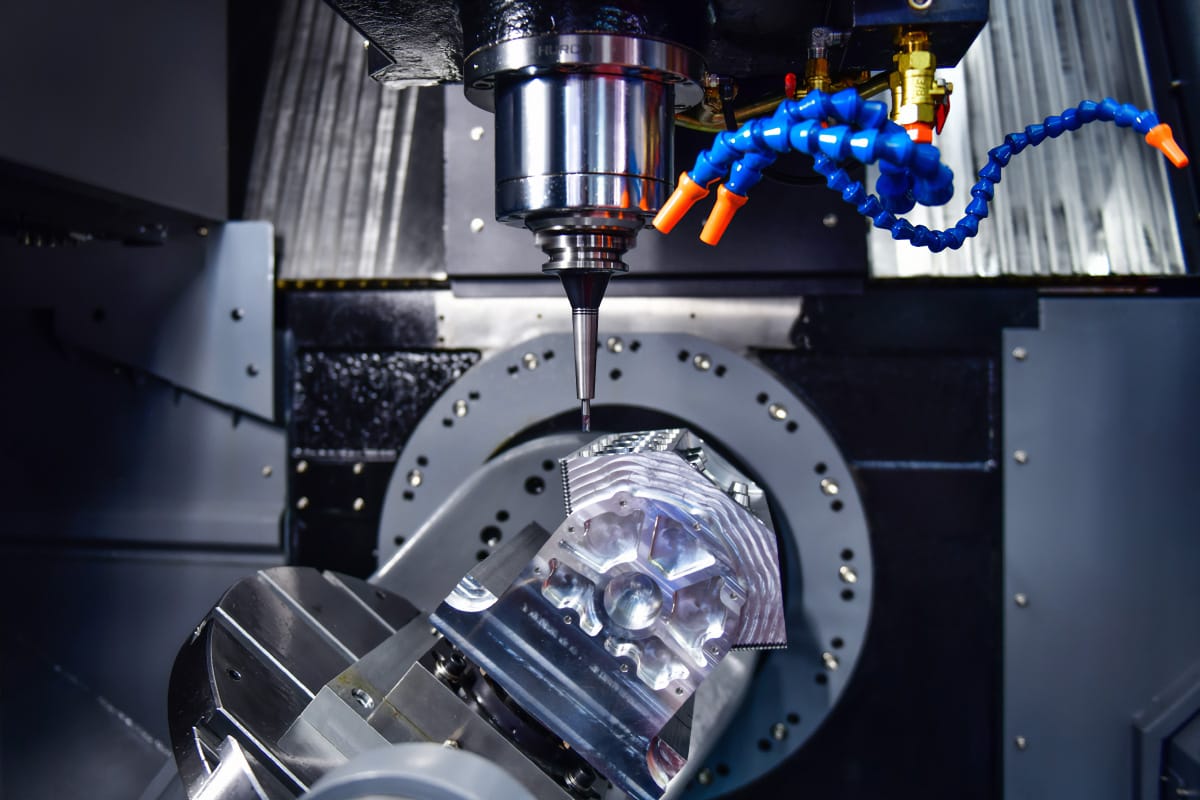

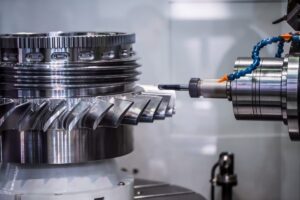

- Fraisage CNC — usinage de forme et de surface de précision, y compris le fraisage d’aciers trempés
- Tournage CNC — production de pièces tournées avec une grande précision dimensionnelle

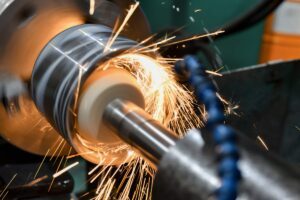

- Rectification CNC — finition de surface avec une rugosité allant jusqu’à Ra 0,63
- Électroérosion à fil WEDM — usinage de matériaux d’une dureté allant jusqu’à 64 HRC
Chacune des méthodes mentionnées trouve son application selon les différents types d’acier et la géométrie des pièces. L’électroérosion à fil WEDM est particulièrement efficace là où le fraisage est impossible en raison de la forme du contour ou de la dureté extrême du matériau. La rectification CNC assure quant à elle une qualité de surface optimale tout en respectant des tolérances dimensionnelles strictes.
Services de usinage des métaux CNC
Réalisation des commandes et contact
Le devis de chaque commande est établi dans un délai de 2 à 48 heures, et le délai de réalisation varie de 3 à 45 jours, selon la complexité du projet. Des informations détaillées sur les conditions de collaboration sont disponibles sur la page de la tarification des services. L’entreprise est hautement appréciée par ses clients, comme en témoignent les avis positifs sur les services de CNC Partner sur Google.
Les commandes sont acceptées pour les entreprises de production, les bureaux d’études et les sociétés sous-traitant un surplus de travail. Les personnes intéressées par une collaboration ou nécessitant une consultation technique sont invitées à contacter l’équipe de CNC Partner.
Refroidissement et lubrification lors du fraisage CNC d’aciers trempés
La gestion de la température dans la zone de coupe est l’un des aspects les plus difficiles de l’usinage des aciers trempés. La température au contact de l’arête et du matériau peut dépasser 600–900°C, ce qui, en cas de mauvais choix de refroidissement, conduit à une dégradation rapide de l’outil. Le choix entre l’usinage à sec et les différentes méthodes de refroidissement et de lubrification nécessite une compréhension des mécanismes d’usure des arêtes selon les différentes duretés du matériau.
Refroidissement par brouillard d’huile ou usinage à sec pour une dureté supérieure à 55 HRC
Pour les aciers d’une dureté supérieure à 55 HRC, les spécialistes recommandent le plus souvent un usinage à sec ou avec une lubrification très limitée. Cela est dû au risque de choc thermique des arêtes en carbure. Le refroidissement soudain de l’outil chauffé par un liquide de refroidissement provoque des microfissures dans le substrat de carbure et accélère son écaillage.
L’usinage à sec avec une géométrie d’outil appropriée et une plage de Vc adaptée permet de maintenir une température de processus stable. La chaleur est alors principalement évacuée par les copeaux, qui doivent être de couleur dorée ou bleue. Des copeaux clairs ou beige clair peuvent indiquer une température de coupe trop basse et un processus insuffisant. Avec le refroidissement par brouillard d’huile utilisé pour les aciers de 45 à 55 HRC, de fines gouttelettes d’huile atteignent la zone de coupe sans provoquer de choc thermique. Cette méthode réduit la friction et favorise l’évacuation des copeaux, tout en ne perturbant pas la répartition de la chaleur au niveau de l’arête.
La lubrification minimale MQL et son influence sur la température de la zone de coupe
La lubrification minimale MQL (Minimum Quantity Lubrication) consiste à injecter de très faibles quantités d’huile, de 10 à 50 ml par heure, sous forme d’aérosol directement dans la zone de coupe. Cette méthode combine les avantages de l’usinage à sec avec les bénéfices découlant de la lubrification de l’arête de coupe.
Les études technologiques confirment que le MQL lors du fraisage d’aciers trempés d’une dureté de 45 à 58 HRC permet d’abaisser la température dans la zone de coupe de 15 à 25 % par rapport à un usinage totalement à sec. Parallèlement, cela prolonge la durée de vie de l’outil de 20 à 40 % par rapport au fraisage sans aucune lubrification. Il est indispensable d’adapter la pression et l’angle d’injection de l’aérosol à la géométrie de l’outil, ce qui a une influence directe sur l’efficacité de la lubrification des arêtes.
Pour les aciers au-delà de 58 HRC et les opérations avec des fraises hémisphériques, le MQL avec de l’huile synthétique ou à base d’esters est recommandé. Les huiles à base d’esters ont une meilleure mouillabilité du métal et pénètrent plus efficacement dans la micro-fissure entre l’arête et le matériau. Le réglage correct du système MQL est tout aussi important que le choix des paramètres de coupe lors du fraisage CNC.
Conseil : lors de la mise en œuvre du MQL pour l’usinage d’aciers durs, il est judicieux de commencer par un jet dirigé précisément sur l’arête de coupe, et non sur le corps de la fraise. Cela augmente l’efficacité de la lubrification et réduit la consommation d’huile, tout en préservant la protection de l’outil pendant tout le cycle d’usinage.
FAQ : Questions fréquemment posées
Quelles valeurs de vitesse de coupe Vc utiliser lors du fraisage d’aciers trempés au-delà de 50 HRC ?
La vitesse de coupe Vc lors du fraisage d’aciers trempés au-delà de 50 HRC doit se situer dans une plage de 40 à 70 m/min pour les fraises en carbure VHM avec revêtement TiAlN ou TiSiN. Pour une dureté de 55 à 62 HRC, il est recommandé d’abaisser la Vc à 30–50 m/min afin de protéger l’arête de coupe contre une température excessive. Des valeurs plus élevées risquent d’entraîner l’écaillage du revêtement protecteur et une rupture soudaine de l’outil.
La vitesse de rotation de la broche n se calcule avec la formule : n = (1000 × Vc) / (π × D). Pour une fraise d’un diamètre de 8 mm et une Vc = 50 m/min, le résultat est d’environ 1990 tr/min. Il est toujours recommandé de commencer par la limite inférieure de la plage, puis de corriger les valeurs après avoir observé l’état des copeaux et de l’outil.
Lors du fraisage CNC d’acier dur au-delà de 55 HRC, faut-il utiliser un liquide de refroidissement ou l’usinage à sec est-il une meilleure méthode ?
Pour les aciers d’une dureté supérieure à 55 HRC, l’usinage à sec ou avec une lubrification minimale MQL est nettement plus sûr que le refroidissement par liquide. L’injection soudaine d’un liquide de refroidissement froid sur une arête en carbure chauffée provoque un choc thermique qui conduit à des microfissures et à un écaillage accéléré de l’outil.
La méthode MQL, ou lubrification minimale, consiste à administrer 10 à 50 ml d’huile par heure sous forme d’aérosol. Elle abaisse la température de la zone de coupe de 15 à 25 % par rapport à un usinage totalement à sec, sans provoquer de choc thermique. Pour les aciers de 45 à 55 HRC, le refroidissement par brouillard d’huile est également efficace. Lors du choix de la méthode, la dureté du matériau et le type de revêtement de la fraise sont déterminants.
Quelle fraise VHM choisir pour le fraisage d’aciers d’une dureté de 45 à 60 HRC et à quoi faut-il faire attention lors de sa sélection ?
Pour le fraisage d’aciers d’une dureté de 45 à 60 HRC, les fraises monoblocs en carbure VHM à grain fin, recouvertes d’un revêtement PVD tel que le TiAlN ou le TiSiN, sont les plus adaptées. La géométrie de l’outil doit prévoir un angle de coupe nul ou légèrement négatif, compris entre 0° et -5°. Une telle conception renforce l’arête de coupe et réduit le risque d’écaillage lors de forces de coupe élevées.
Le nombre de dents doit être compris entre 4 et 6. Pour les opérations de finition sur des aciers de plus de 55 HRC, les fraises hémisphériques à six dents sont efficaces. Le montage de l’outil est également important. Un mandrin hydraulique ou thermorétractable minimise le faux-rond radial et assure la stabilité du processus tout au long du cycle d’usinage.
Quel est l’avance par dent fz appropriée lors du fraisage d’acier trempé et comment la calculer ?
L’avance par dent fz pour les aciers trempés est nettement inférieure à celle utilisée pour les aciers doux. Pour une fraise à quatre dents travaillant dans un acier d’une dureté de 52 à 58 HRC, une valeur fz recommandée est de 0,008 à 0,020 mm. Pour les aciers de 40 à 45 HRC et une fraise à deux dents, des valeurs plus élevées, atteignant 0,02 à 0,04 mm, peuvent être utilisées.
L’avance totale par minute se calcule selon la formule : Vf = fz × z × n, où z est le nombre de dents et n la vitesse de rotation de la broche. Utiliser une valeur fz inférieure aux minimums recommandés est tout aussi préjudiciable que de les dépasser. Une avance trop faible provoque un frottement au lieu d’une coupe appropriée et accélère l’usure de l’outil par abrasion plutôt que par un processus d’usinage normal.
Résumé
Le choix approprié des paramètres de coupe lors du fraisage CNC d’aciers durs nécessite de prendre en compte la dureté du matériau, la géométrie et le revêtement de l’outil, ainsi que la méthode de refroidissement et de lubrification. La vitesse de coupe Vc, l’avance par dent fz ainsi que les profondeurs ap et ae forment un système de dépendances indissociable. Modifier l’un de ces paramètres sans ajuster les autres conduit presque toujours à des problèmes de qualité ou de durabilité des outils.
Le calcul précis de la vitesse de rotation de la broche, le choix d’une fraise en carbure VHM avec un revêtement approprié et la mise en œuvre de la méthode MQL ou de l’usinage à sec sont les piliers d’un usinage efficace des aciers trempés. Cette approche, basée sur des données éprouvées et une précision technologique, permet d’obtenir des résultats reproductibles, une réduction des coûts d’outillage et une haute qualité des surfaces usinées.
