Qu’est-ce qui affecte la durée de vie des outils de fraisage en usinage CNC ?

Chaque outil de fraisage a une durée de vie limitée, après laquelle son efficacité diminue. L’usure trop rapide des arêtes entraîne des temps d’arrêt, réduit la qualité des pièces et augmente les coûts de production. Comprendre les facteurs qui influencent la durabilité des outils permet de gérer efficacement le processus d’usinage.

La durabilité d’une fraise dépend de nombreux éléments simultanément. Le matériau de l’outil, le choix des paramètres de coupe, le système de refroidissement et l’exploitation quotidienne, chacun joue un rôle spécifique. La négligence d’un seul de ces aspects peut réduire la durée de vie de l’outil de plusieurs fois.

L’usinage CNC moderne impose des exigences élevées aux outils. La précision, la répétabilité et une productivité élevée ne sont possibles que lorsque les outils fonctionnent dans des conditions optimales.

Le matériau et la construction de l’outil de fraisage comme base de la durabilité

Le choix de l’outil approprié est le point de départ de tout processus de fraisage. Le matériau dont est faite la fraise détermine directement sa résistance à la chaleur, à l’abrasion et aux contraintes mécaniques. Même les paramètres de coupe les mieux choisis ne peuvent remplacer une construction d’outil adéquate.

Types de matériaux utilisés dans les outils de fraisage

Les outils de fraisage sont fabriqués à partir de plusieurs groupes de matériaux, chacun ayant des propriétés différentes. L’acier rapide, connu sous le nom de HSS, convient aux applications plus légères à des vitesses de coupe plus basses. Le carbure cémenté (communément appelé carbure) est la norme dans le fraisage CNC exigeant des vitesses et une précision élevées. La céramique et le nitrure de bore cubique (CBN) sont utilisés pour l’usinage de matériaux très durs.

Matériaux des outils de fraisage :

• Acier rapide HSS, résistant aux chocs, utilisé pour l’usinage de l’aluminium et du cuivre
• Carbure cémenté, résistant à l’abrasion et aux hautes températures, populaire dans l’usinage de l’acier
• Cermet, matériau céramique-métallique, utilisé pour la finition des surfaces
• Céramique d’oxyde et mixte, destinée à l’usinage de la fonte et des matériaux difficiles à usiner
• CBN (nitrure de bore cubique), utilisé pour l’acier trempé

Chaque matériau a une application différente. Le carbure cémenté domine dans l’usinage de métaux CNC industriel en raison de sa combinaison de dureté et de résistance à la température. Les outils en céramique et en CBN sont efficaces pour l’usinage de pièces trempées où la température de coupe est très élevée.

Les revêtements protecteurs et leur rôle dans la réduction de l’usure des arêtes

Le revêtement d’un outil est une fine couche de matériau appliquée sur la surface de la fraise. Son rôle est de réduire la friction, d’évacuer la chaleur et de protéger contre l’abrasion. L’épaisseur des revêtements varie généralement de 2 à 10 micromètres, et leur composition chimique est d’une importance capitale.

Les revêtements les plus populaires utilisés dans les outils de fraisage sont le TiN (nitrure de titane), le TiAlN (nitrure de titane-aluminium) et l’AlCrN (nitrure d’aluminium-chrome). Le revêtement TiAlN est particulièrement efficace à des températures de coupe élevées, ce qui en fait un choix populaire pour l’usinage de l’acier inoxydable et des alliages de nickel. Le revêtement AlCrN se distingue par sa résistance à l’oxydation et est efficace pour le fraisage à sec. Le choix du revêtement doit être adapté au type de matériau usiné et aux conditions du processus.

Géométrie de l’outil et résistance aux contraintes de coupe

La géométrie de la fraise comprend les angles de coupe, les angles de dépouille, le nombre de dents et la forme des goujures d’évacuation des copeaux. Chacun de ces paramètres influence la manière dont l’outil entre en contact avec le matériau. Une géométrie inappropriée entraîne des forces de coupe excessives et une usure plus rapide des tranchants.

Les fraises avec un plus grand nombre de dents permettent une avance plus élevée, mais nécessitent une évacuation plus efficace des copeaux. Les outils avec moins de dents sont plus adaptés à l’usinage de l’aluminium, où de longs copeaux se forment. L’angle de coupe détermine la facilité avec laquelle l’outil pénètre dans le matériau, et l’angle de dépouille protège la surface arrière du tranchant contre le frottement. Les fabricants sélectionnent la géométrie avec précision pour des applications spécifiques, et un changement de matériau usiné nécessite souvent un changement d’outil.​

Paramètres de coupe et leur impact sur l’usure des outils dans l’usinage CNC

Les paramètres de coupe sont un ensemble de valeurs que l’opérateur ou le programmeur règle avant de lancer le processus. La vitesse de rotation, l’avance et la profondeur de coupe déterminent conjointement les conditions de travail de l’outil. Des valeurs mal choisies sont l’une des causes les plus fréquentes d’usure prématurée des fraises.

Vitesse de coupe et sa relation avec la température du tranchant

La vitesse de coupe, exprimée en mètres par minute, détermine la vitesse à laquelle le tranchant se déplace sur la surface du matériau. Plus la vitesse est élevée, plus la chaleur générée dans la zone de coupe est importante. La température du tranchant peut dépasser 800°C à des vitesses trop élevées, entraînant une diffusion du matériau et une usure rapide.

Des études confirment que la température a un impact crucial sur le mécanisme d’usure de l’outil. À des températures élevées, l’usure par diffusion prédomine, particulièrement nuisible pour les outils en carbure cémenté travaillant avec des alliages de titane. Une réduction de 20% de la vitesse de coupe peut doubler la durée de vie de l’outil. La vitesse optimale dépend de la combinaison du matériau de l’outil, du revêtement et de la pièce usinée.

Avance et profondeur de coupe par rapport à l’intensité de l’abrasion

L’avance par dent détermine l’épaisseur du copeau détaché à chaque passe. Une avance trop faible provoque un frottement au lieu d’une coupe et détruit rapidement le revêtement. Une avance trop élevée surcharge mécaniquement le tranchant et peut entraîner son ébréchage.

La profondeur de coupe se traduit directement par la force avec laquelle l’outil appuie sur le matériau. Des profondeurs radiales et axiales importantes réduisent le temps de contact du liquide de refroidissement avec le tranchant. Il est recommandé d’utiliser des profondeurs plus faibles avec des matériaux plus durs afin de répartir la chaleur et les forces sur une durée de travail plus longue.​

Sélection des paramètres de coupe en fonction du type de matériau usiné

Différents matériaux nécessitent des paramètres de coupe complètement différents. L’aluminium permet des vitesses élevées et des avances importantes. L’acier inoxydable et les alliages de nickel nécessitent des vitesses faibles et un refroidissement intensif. Les aciers à outils trempés doivent être usinés avec une faible profondeur et des outils à géométrie spéciale.

Le tableau ci-dessous présente des plages de paramètres indicatives pour des matériaux sélectionnés lors du fraisage avec carbure cémenté.

L’utilisation de paramètres non conformes aux propriétés du matériau réduit considérablement la durée de vie de l’outil. Un examen régulier et un ajustement des valeurs basés sur l’observation de la surface usinée et de l’état des arêtes sont des pratiques courantes dans les ateliers d’usinage CNC professionnels.​

Conséquences de paramètres mal choisis en fraisage CNC

Des paramètres incorrects entraînent de nombreux types de dommages aux arêtes. Les plus courants sont l’usure abrasive, l’écaillage du tranchant et la déformation plastique de l’arête. Chacun de ces mécanismes se traduit par un remplacement prématuré de l’outil et un risque d’endommagement de la pièce.

Les conséquences pratiques de mauvais paramètres incluent :

1. Augmentation de la température de l’arête et fusion du revêtement protecteur
2. Détérioration de la rugosité de surface de la pièce usinée
3. Génération de vibrations excessives de la broche
4. Casse ou rupture de l’arête pendant le fonctionnement
5. Endommagement de la pièce ou du porte-outil

Chacun de ces événements génère des coûts supplémentaires et des temps d’arrêt. Une analyse régulière des paramètres de coupe, en particulier après un changement de série de matériaux, permet d’éviter la plupart des défaillances d’outils courantes.

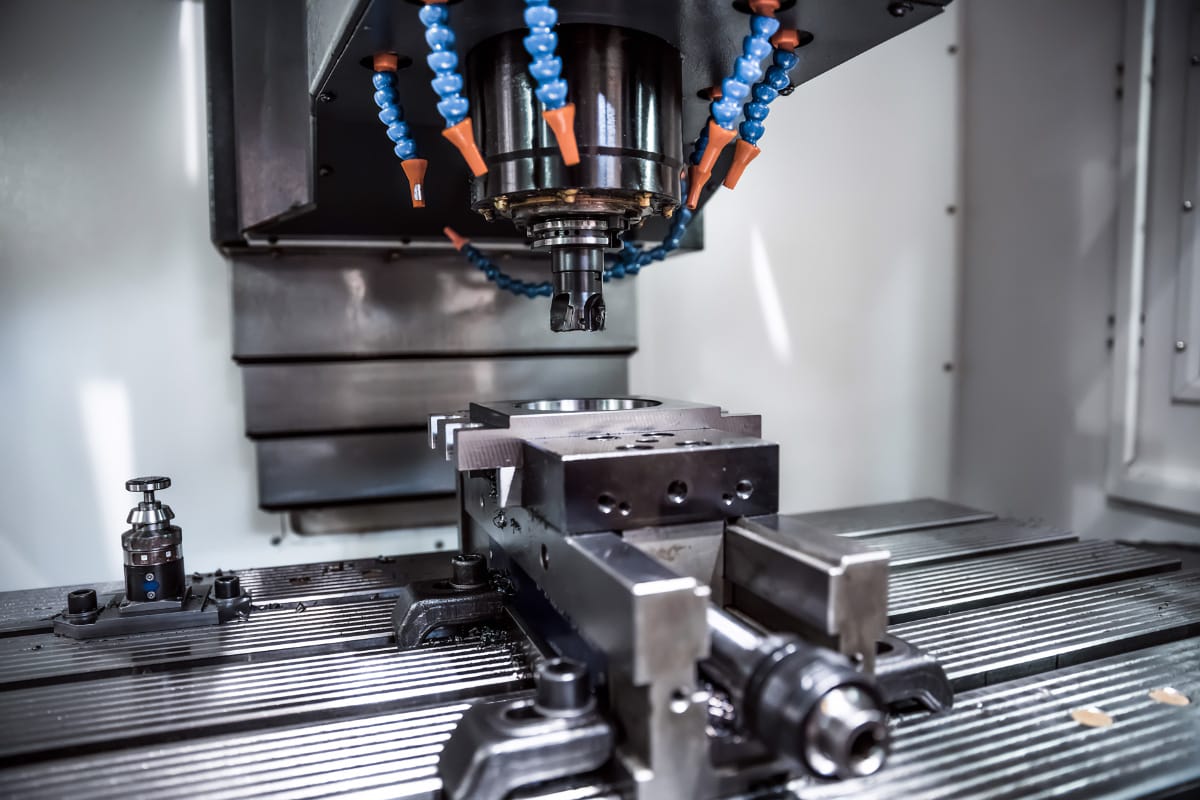

Refroidissement et lubrification dans le processus de fraisage

La chaleur est le principal ennemi de tout outil de coupe. Lors du fraisage CNC, la température augmente rapidement dans la zone de contact entre l’arête et le matériau. Un refroidissement et une lubrification efficaces déterminent si l’outil conservera ses propriétés de coupe pendant tout le cycle de travail.

Méthodes de refroidissement utilisées lors de l’usinage de métaux CNC

Plusieurs méthodes de refroidissement sont utilisées dans l’usinage de métaux CNC, différant par leur efficacité et leur application.

Méthodes de refroidissement en fraisage :

• Refroidissement par aspersion (flood coolant), un flux intense d’émulsion, évacue les copeaux et abaisse la température
• Refroidissement par l’outil (through-tool coolant), le liquide est acheminé directement sur le tranchant par des canaux à l’intérieur de la fraise
• Quantité minimale de lubrification (MQL), brouillard d’huile, réduit la friction avec une consommation minimale de liquide
• Refroidissement cryogénique, azote liquide à -196°C, triple la durée de vie de l’outil lors de l’usinage du titane
• Refroidissement haute pression, jusqu’à 1000 PSI, utilisé pour les rainures étroites et les matériaux difficiles

Chaque méthode a son application optimale. Le refroidissement par aspersion convient à l’usinage grossier de l’acier, et le MQL à la finition de l’aluminium, où une grande consommation de liquide n’est pas nécessaire. Le refroidissement haute pression par l’outil assure la meilleure évacuation des copeaux pour les fraises de petit diamètre.​

Impact d’un refroidissement insuffisant sur la dégradation de l’outil

L’absence de refroidissement ou une quantité insuffisante entraîne une dégradation rapide du revêtement et du noyau de l’outil. L’arête soumise à une température élevée sans dissipation de chaleur perd sa dureté et se déforme plastiquement. Les cycles répétés de chauffage et de refroidissement provoquent des microfissures et l’écaillage des arêtes.

Les recherches sur les alliages de titane Ti-6Al-4V confirment que le refroidissement cryogénique triple la durée de vie de l’outil par rapport à l’usinage à sec. Lors du fraisage de l’aluminium 6061 avec une émulsion à 7 %, la durée de vie de l’outil est passée de 45 minutes à plus de 60 minutes. Un contrôle régulier du système de refroidissement, de la pression, de la concentration de l’émulsion et de l’état des buses est un élément essentiel de la maintenance de la machine.

Choix du liquide de coupe en fonction du matériau et de l’outil

Tous les liquides de coupe ne conviennent pas à tous les matériaux. Les émulsions aqueuses conviennent à l’acier et à la fonte, mais peuvent provoquer la corrosion des porte-outils. Les huiles synthétiques offrent une meilleure lubrification à basse vitesse. L’usinage à sec ou la lubrification par brouillard d’huile peut être préférable pour l’aluminium et les alliages de magnésium.

La concentration de l’émulsion a un impact direct sur ses propriétés de refroidissement et de lubrification. Une concentration trop faible réduit la protection anticorrosion et la lubrification. Une concentration trop élevée provoque de la mousse, des dépôts de résidus et une mauvaise conductivité thermique. Les normes recommandent de vérifier régulièrement la concentration à l’aide d’un réfractomètre et de remplacer l’émulsion toutes les quelques semaines.

Conseil : Pour le fraisage d’aciers inoxydables et d’alliages de nickel, il est préférable d’utiliser un refroidissement haute pression par l’outil avec une émulsion à une concentration de 8 à 10 %. Cette approche évacue efficacement les copeaux de la zone de coupe et protège le revêtement de la fraise contre la surchauffe.

Services d’usinage de précision de métaux CNC chez CNC Partner

La durée de vie des outils de fraisage dépend, entre autres, du fait que le processus d’usinage soit réalisé par des spécialistes expérimentés disposant des équipements adéquats. L’entreprise CNC Partner est spécialisée dans l’usinage de précision de métaux CNC, réalisant des commandes unitaires et en série pour des clients de Pologne et de toute l’Europe. Une expérience de nombreuses années, un parc de machines moderne et un contrôle qualité rigoureux font de l’entreprise un partenaire fiable dans la production industrielle.

CNC Partner est née de la fusion de deux entreprises ayant une longue expérience dans l’usinage. Un parc de machines en constante évolution et des investissements dans de nouvelles technologies permettent de réaliser les commandes les plus exigeantes. Les devis de commande sont réalisés dans un délai de 2 à 48 heures, et le délai de réalisation varie de 3 à 45 jours.

Gamme complète de services d’usinage CNC

CNC Partner propose quatre services principaux d’usinage de métaux, chacun adapté à des exigences techniques et sectorielles différentes.

Services d’usinage de métaux :

• Fraisage CNC, formage de précision d’éléments aux formes complexes avec des tolérances allant jusqu’à quelques micromètres, utilisé notamment dans l’aéronautique, l’automobile et le médical
• Tournage CNC, usinage de corps de révolution assurant une haute répétabilité et une précision dimensionnelle, avec la possibilité d’usiner des aciers jusqu’à 54 HRC
• Rectification CNC, méthode d’usinage de finition permettant d’obtenir une parfaite lissité de surface et des tolérances dimensionnelles serrées
• Électroérosion à fil WEDM, découpe par électroérosion permettant l’usinage de matériaux d’une dureté allant jusqu’à 64 HRC et une parallélisme inférieure à 5 μm

Chaque service est réalisé à l’aide d’un logiciel CAM avancé, qui permet la simulation et l’optimisation des trajectoires d’outils avant le lancement de la production. Le fraisage et le tournage CNC couvrent une large gamme de matériaux, de l’aluminium et de l’acier de construction aux alliages de titane et aux aciers inoxydables. L’électroérosion à fil WEDM permet quant à elle la production d’éléments dont la fabrication par d’autres méthodes est impossible, par exemple des matrices, des poinçons et des emporte-pièces.

Qualité confirmée par les clients

Les avis des clients de CNC Partner sont sans équivoque. L’entreprise maintient la meilleure note sur Google, et les avis positifs confirment la ponctualité, la précision et la fiabilité des commandes réalisées. Les clients de l’entreprise sont des entreprises de production, des bureaux d’études commandant des prototypes et d’autres ateliers d’usinage CNC qui sous-traitent l’excès de travail. Chaque commande est traitée individuellement, avec un engagement total à chaque étape, de la cotation à la livraison des éléments finis.

L’entreprise dessert les marchés européens, notamment la France, l’Allemagne, le Danemark, la Suisse et la Belgique. La livraison des commandes en Pologne est réalisée dans les 48 heures. Pour les contrats plus importants, CNC Partner assure le transport par ses propres moyens directement chez le client.

Pour bénéficier des services d’usinage de précision des métaux CNC, consulter l’offre détaillée ou demander un devis, il faut contacter directement l’entreprise CNC Partner. L’équipe de spécialistes est disponible pour les nouveaux clients, fournissant des consultations techniques et un soutien à chaque étape de la réalisation du projet.

Exploitation et maintenance des outils de fraisage

Même le meilleur outil s’usera trop rapidement s’il est mal exploité ou si sa maintenance est négligée. Les pratiques quotidiennes des opérateurs et des mécaniciens ont un impact réel sur le nombre d’heures de fonctionnement d’une fraise. Une exploitation correcte ne concerne pas seulement le soin apporté aux outils, mais aussi le contrôle efficace de l’ensemble du processus de fraisage.

Surveillance de l’état d’usure des plaquettes en cours de fonctionnement

Le contrôle régulier de l’état des plaquettes permet de remplacer l’outil au bon moment. Un remplacement trop précoce entraîne des pertes, tandis qu’un remplacement trop tardif risque d’endommager la pièce. Les systèmes CNC modernes surveillent les forces de coupe, les vibrations et le temps de fonctionnement, signalant le dépassement de l’usure admissible.

Les opérateurs doivent observer plusieurs signaux indiquant l’usure de l’outil :

1. Changement du bruit de fonctionnement de la machine, un grincement ou un claquement caractéristique
2. Détérioration de la rugosité de la surface usinée
3. Augmentation de la puissance absorbée par la broche
4. Traces visibles d’usure ou d’ébréchures sur le tranchant
5. Écarts dimensionnels de la pièce hors tolérance

L’évaluation visuelle des plaquettes sous une loupe ou un microscope numérique après chaque série de production est une pratique éprouvée. La détermination de la « durée de vie » de l’outil pour un processus spécifique, c’est-à-dire le nombre de pièces ou de minutes de coupe, permet de planifier les remplacements sans risque de panne.

Erreurs d’exploitation qui raccourcissent la durée de vie des outils

De nombreux dommages prématurés des outils résultent d’erreurs commises lors du travail quotidien. Un mauvais serrage de la fraise dans le porte-outil provoque un voile, qui accélère considérablement l’usure des plaquettes. Un voile radial de seulement 0,02 mm réduit la durée de vie de l’outil jusqu’à 50 %.

Erreurs d’exploitation fréquentes :

• Profondeur d’insertion de la fraise dans le porte-outil trop faible, inférieure à trois fois le diamètre de l’outil
• Utilisation de pinces thermiques et hydrauliques usées ou sales
• Absence de nettoyage du logement de la broche avant le montage du porte-outil
• Rangement des fraises en vrac, sans protection des plaquettes
• Utilisation d’outils après dépassement du temps de fonctionnement recommandé

Chacune de ces erreurs a des conséquences mesurables sur la durée de vie de l’outil et la qualité de l’usinage. Un stockage incorrect, en particulier le contact des plaquettes entre elles ou avec des surfaces métalliques, endommage le revêtement et le tranchant avant même le démarrage de la machine. La formation systématique des opérateurs et des procédures claires de manipulation des outils éliminent la plupart de ces problèmes.

Conseil : Après chaque changement de production, les fraises doivent être nettoyées, inspectées visuellement et rangées dans des récipients ou des supports dédiés. Cette procédure prolonge la durée de vie des outils et réduit les arrêts machine imprévus.

FAQ : Questions fréquemment posées

Quelle est la durée de vie moyenne d’un outil de fraisage en usinage CNC ?

La durée de fonctionnement standard d’un outil de fraisage est de 15 à 20 minutes de coupe continue par plaquette. Les fabricants déterminent cette valeur dans des conditions de laboratoire contrôlées, avec des paramètres de coupe optimaux. En production réelle, le temps de fonctionnement peut être plus long ou plus court, en fonction du matériau usiné, des paramètres du processus et des conditions de refroidissement.

La réduction de la vitesse de coupe prolonge la durée de vie de l’outil. Une augmentation de la vitesse linéaire de 20 % au-dessus de la valeur recommandée réduit la durée de vie de la fraise de moitié. Le dépassement de 50 % réduit la durée de vie à un cinquième du temps de fonctionnement initial.

Quels facteurs réduisent le plus la durée de vie des fraises CNC ?

Les paramètres d’usinage incorrects ont le plus grand impact sur l’usure prématurée des outils de fraisage. Une vitesse de coupe trop élevée génère une chaleur excessive dans la zone de contact entre le tranchant et le matériau. Un avance trop importante surcharge mécaniquement le tranchant et peut entraîner son écaillage. Un refroidissement insuffisant accélère la dégradation du revêtement protecteur et du noyau de l’outil.

Le faux rond radial de l’outil dans le porte-outil joue également un rôle important. Un faux rond de 0,02 mm réduit la durée de vie de la fraise jusqu’à 50 %. Un mauvais choix d’outil pour le matériau usiné et une maintenance négligée de la machine sont d’autres facteurs qui accélèrent l’usure.

Comment reconnaître une fraise usée pendant le fonctionnement de la machine ?

L’usure du tranchant de la fraise se manifeste par plusieurs signaux caractéristiques. Un changement du son de fonctionnement de la machine, l’apparition d’un sifflement ou d’un claquement sont parmi les premiers signes. Une augmentation de la consommation de puissance de la broche et une détérioration de la rugosité de la surface usinée indiquent une perte de tranchant de l’arête de coupe.

Le contrôle visuel des tranchants sous une loupe ou un microscope numérique après chaque série de production permet de détecter l’abrasion, l’écaillage ou les déformations plastiques des arêtes. Les écarts dimensionnels de la pièce hors tolérance sont un signe que l’outil nécessite un remplacement immédiat. La surveillance régulière de l’état des tranchants élimine le risque d’endommagement de la pièce et les arrêts imprévus.

Le choix du revêtement de l’outil affecte-t-il sa durabilité ?

Le revêtement de l’outil a un impact direct sur sa durabilité et sa résistance à l’usure. Le revêtement TiAlN (nitrure de titane-aluminium) est efficace à des températures de coupe élevées, en particulier lors de l’usinage d’acier inoxydable et d’alliages de nickel. Le revêtement AlCrN se distingue par sa résistance à l’oxydation et convient au fraisage à sec sans utilisation de liquide de refroidissement.​

L’épaisseur du revêtement varie généralement de 2 à 10 micromètres. Le bon choix du revêtement pour le type de matériau usiné prolonge considérablement la durée de vie de l’outil. L’utilisation d’une fraise avec un revêtement inapproprié réduit la durée de vie et entraîne une dégradation plus rapide de l’arête de coupe.

Comment le refroidissement affecte-t-il la durée de vie des outils de fraisage ?

Un refroidissement efficace est l’un des facteurs clés qui influencent la durabilité des fraises. La chaleur générée dans la zone de coupe détruit le revêtement protecteur et modifie les propriétés mécaniques du matériau de l’outil. Des études sur l’usinage d’alliages de titane Ti-6Al-4V ont montré que le refroidissement cryogénique triple la durée de vie de l’outil par rapport à l’usinage sans refroidissement.

La concentration de l’émulsion de refroidissement, la pression d’alimentation du liquide et la propreté des buses sont également d’une importance capitale. Une concentration trop faible de l’émulsion affaiblit ses propriétés lubrifiantes et protectrices. Un contrôle régulier du système de refroidissement et le remplacement de l’émulsion toutes les quelques semaines sont des pratiques courantes dans les usines qui maintiennent une durée de vie élevée des outils.​

Le stockage des outils de fraisage a-t-il un impact sur leur durée de vie ?

La manière dont les outils de fraisage sont stockés a un impact direct sur l’état de l’arête de coupe avant la première utilisation. Les fraises stockées en vrac, sans protection des tranchants, sont exposées au contact avec d’autres outils ou des surfaces métalliques. Un tel contact détruit le revêtement et ébrèche l’arête de coupe avant même le démarrage de la machine.

Les outils doivent être stockés dans des conteneurs ou des supports dédiés qui éliminent le contact mutuel des tranchants. Le nettoyage du fraiseur des copeaux et des résidus de liquide de refroidissement avant de le ranger protège le revêtement contre la corrosion. Des procédures de stockage claires et une formation systématique des opérateurs minimisent les dommages aux outils hors machine.

Résumé

La durée de vie des outils de fraisage en usinage CNC dépend de quatre domaines interconnectés : le matériau et la construction de l’outil, les paramètres de coupe, l’efficacité du refroidissement et l’exploitation quotidienne. La négligence de l’un d’entre eux entraîne une usure plus rapide des tranchants, une qualité de pièce inférieure et des arrêts imprévus. Chaque décision, du choix du revêtement du fraiseur au réglage de la concentration de l’émulsion, a un impact direct sur l’efficacité de l’ensemble du processus.

Une approche systématique de la gestion des outils, basée sur le suivi de l’usure, la sélection appropriée des paramètres et la maintenance régulière, est le fondement d’une production efficace. Les usines qui appliquent ces principes atteignent constamment des séries de production plus longues, une meilleure répétabilité dimensionnelle et des coûts inférieurs par pièce. L’investissement dans la connaissance de la durabilité des outils est rapidement rentabilisé dans tout environnement d’usinage CNC.
