Comment le tournage CNC gère-t-il l’usinage des alliages de cuivre et de bronze ?

Le tournage CNC est l’une des méthodes les plus précises d’usinage des métaux non ferreux. Les alliages de cuivre et de bronze y occupent une place particulière, car ils allient une conductivité électrique élevée, une résistance à la corrosion et une usinabilité du cuivre et du bronze relativement bonne. C’est précisément pour cette raison qu’ils sont utilisés dans de nombreuses branches de l’industrie, de l’électrotechnique à l’automobile.

Malgré la facilité apparente de l’usinage, le cuivre et le bronze peuvent surprendre même un opérateur expérimenté. La ductilité du cuivre pur favorise la formation d’arêtes rapportées sur l’outil, tandis que les bronzes d’aluminium plus durs usent rapidement les outils. La connaissance du matériau, le choix approprié des paramètres et des outils de coupe adaptés déterminent si la pièce sortira du tour parfaite.

Chaque alliage de cuivre se comporte différemment sur un tour. Le bronze à coussinets, le bronze d’aluminium ou le cuivre sans oxygène sont des matériaux aux propriétés mécaniques et thermiques différentes. Comprendre ces différences permet de régler le tour CNC de manière à obtenir une précision reproductible et une longue durée de vie des outils.

Quelles propriétés des alliages de cuivre et de bronze influencent le tournage CNC ?

Les propriétés du matériau constituent le point de départ de toute opération de tournage. Les alliages de cuivre diffèrent par leur dureté, leur ductilité et leur réaction à la température, ce qui influence directement le choix des paramètres et des outils.

Usinabilité du cuivre et du bronze par rapport à l’acier et à l’aluminium

L’usinabilité du bronze est évaluée très haut. Le bronze à l’étain classique atteint un indice d’usinabilité de 100 %, tandis que l’acier inoxydable ne dépasse généralement pas 45 à 50 %. L’aluminium atteint des indices proches de ceux du bronze, mais il diffère par son mécanisme de formation des copeaux et une plus grande tendance à coller à l’outil.

Le cuivre pur se situe nettement plus bas. Son indice d’usinabilité est d’environ 20 %, ce qui résulte de la ductilité et de la plasticité élevées du matériau. Le cuivre ductile ne se fragmente pas lors de la coupe, mais s’étire, créant de longs copeaux difficiles à évacuer. Le bronze d’aluminium, quant à lui, contient des phases dures qui usent les outils plus rapidement que les autres variétés de bronze.

Tendance des alliages de cuivre à coller à l’outil

L’un des principaux problèmes lors du tournage du cuivre est le phénomène d’arête rapportée (en anglais : built-up edge). Le métal mou et collant adhère à la face de coupe de l’outil, ce qui dégrade la qualité de surface et réduit la précision dimensionnelle de la pièce. L’arête rapportée accélère également l’usure de l’outil, car elle arrache des particules de carbure lors de son détachement.

La prévention de ce phénomène nécessite plusieurs actions :

Moyens de limiter l’arête rapportée :

• utilisation d’outils tranchants avec un grand angle de coupe (6–8°)
• augmentation de la vitesse de coupe au-dessus de 200 m/min
• utilisation d’un fluide de coupe à haut pouvoir lubrifiant
• contrôle de l’avance pour que les copeaux soient suffisamment épais et évacuent la chaleur

L’utilisation de vitesses de coupe plus élevées réduit la probabilité que le cuivre colle à l’outil. Une avance plus importante permet aux copeaux d’être plus épais et d’évacuer plus efficacement la chaleur de la zone de coupe, au lieu de l’accumuler.

Différences entre le bronze à coussinet et le bronze d’aluminium lors du tournage

Le bronze à coussinet (par exemple CuSn12) contient de l’étain et du plomb, qui agissent comme un lubrifiant interne. Ce matériau supporte bien l’usinage à des vitesses modérées et n’endommage pas excessivement les outils. Tournage CNC de pièces en bronze à coussinet se déroule sans encombre, et la rugosité de surface obtenue est faible.

Le bronze d’aluminium (par exemple C954) est une tout autre histoire. L’aluminium présent dans la composition durcit progressivement le matériau et introduit des phases d’oxydes dures qui réduisent rapidement la durée de vie des tranchants. Il nécessite des outils en carbure cémenté avec une géométrie spéciale et l’utilisation d’un refroidissement pendant toute la durée de l’usinage.

Les différences clés entre ces deux alliages sont résumées ci-dessous :

Le choix de l’outil et des paramètres de coupe appropriés doit toujours tenir compte de la nuance spécifique de bronze. Traiter tous les alliages de cuivre de la même manière conduit à des erreurs dimensionnelles et à une usure prématurée des arêtes de coupe.

Conductivité thermique du cuivre et contrôle de la température de la zone de coupe

Le cuivre possède l’une des conductivités thermiques les plus élevées parmi les métaux de construction. Elle est d’environ 385–400 W/(m·K), ce qui signifie que la chaleur provenant de la zone de coupe est rapidement évacuée vers l’intérieur du matériau et le mandrin de la pièce à usiner. Ce phénomène protège l’arête de coupe contre la surchauffe, mais chauffe simultanément l’ensemble de la pièce, ce qui peut provoquer des déformations thermiques.

Lors du tournage à grande vitesse, la température dans la zone de contact augmente, malgré une bonne conductivité. Un refroidissement efficace par liquide de coupe est essentiel pour maintenir la stabilité dimensionnelle de la pièce. Le bronze d’aluminium génère plus de chaleur lors de l’usinage que le bronze à coussinets, car les phases métalliques plus dures opposent une plus grande résistance à l’outil.

Quels paramètres de coupe utiliser pour le tournage CNC du cuivre et du bronze ?

Les paramètres de coupe appropriés déterminent la qualité de surface, la précision dimensionnelle et la durée de vie des outils. Le choix de la vitesse, de l’avance et de la profondeur de coupe nécessite de prendre en compte la nuance de l’alliage, le diamètre de la pièce et le type d’outil.

Vitesses de rotation et avance lors du tournage des alliages de cuivre

Pour le tournage du cuivre pur (C101/C110), la vitesse de coupe recommandée est de 60–110 m/min pour les outils en carbure cémenté. Le laiton et les bronzes à l’étain permettent des vitesses de 150–400 m/min. Des vitesses plus élevées réduisent l’arête rapportée sur l’outil et améliorent la qualité de surface.

L’avance doit être choisie de manière à ce que les copeaux soient suffisamment épais. Une avance trop faible provoque un frottement au lieu d’une coupe et accumule la chaleur sur l’arête. Pour le cuivre, l’avance typique en tournage est de 0,05–0,15 mm/tour, et pour le bronze de 0,05–0,25 mm/tour.

Paramètres indicatifs de tournage CNC des alliages de cuivre :

1. Cuivre pur (C110) : vc = 60–110 m/min, f = 0,05–0,10 mm/tr
2. Bronze à l’étain (CuSn) : vc = 150–350 m/min, f = 0,05–0,20 mm/tr
3. Bronze d’aluminium (CuAl) : vc = 100–200 m/min, f = 0,05–0,15 mm/tr

Ces valeurs indicatives servent de point de départ. Chaque nouvelle nuance d’alliage nécessite la réalisation de passes d’essai et l’observation de la forme du copeau ainsi que de l’état de l’arête de coupe.

Profondeur de coupe et son influence sur la précision dimensionnelle de la pièce

La profondeur de coupe influence les forces de coupe et les déformations élastiques du système machine-mandrin-pièce. Lors du tournage d’ébauche du cuivre, on utilise des profondeurs de 0,5 à 3 mm. Lors du tournage de finition, la profondeur est réduite à 0,1–0,5 mm pour obtenir une précision dimensionnelle et une faible rugosité.

Les alliages de cuivre étant relativement tendres, des forces de coupe asymétriques peuvent décentrer les pièces fines. Le tournage d’éléments longs et élancés nécessite l’utilisation d’une lunette ou une réduction de la profondeur de coupe. Un bon maintien de la pièce est la base de la répétabilité dimensionnelle, surtout pour des tolérances inférieures à 0,02 mm.

Refroidissement et lubrification lors du tournage CNC du cuivre

Le refroidissement par liquide de coupe joue deux rôles lors du tournage du cuivre. Il évacue avant tout la chaleur de la zone de coupe, empêchant ainsi les déformations thermiques de la pièce. De plus, il lubrifie le contact outil-matériau, ce qui limite la formation d’arête rapportée sur l’outil.

Pour le tournage du cuivre et du bronze, les émulsions huile-eau ainsi que les huiles de coupe pour métaux non ferreux dotées d’un bon pouvoir lubrifiant sont efficaces. Lors du tournage du bronze d’aluminium, un refroidissement intensif est recommandé pendant toute la durée de l’usinage, car ce matériau génère plus de chaleur que les autres bronzes. Le tournage à sec n’est admissible que pour de courtes séries de bronze d’étain et à de faibles vitesses de coupe.

Quels outils de coupe sont adaptés au tournage du bronze et du cuivre ?

Le choix de l’outil est tout aussi important que les paramètres de coupe. Une lame inadaptée s’émousse rapidement, laisse un mauvais état de surface ou provoque des vibrations qui nuisent aux tolérances dimensionnelles.

Outils en carbure cémenté et en acier rapide pour l’usinage du cuivre

Les outils en carbure cémenté sont le premier choix pour le tournage du bronze d’aluminium et du bronze phosphoreux. Leur dureté élevée et leur résistance à l’usure leur permettent de conserver leur tranchant même lors de longues séries. Les revêtements TiAlN ou TiN sur les plaquettes en carbure réduisent en outre la friction et limitent l’accumulation de matière sur l’arête de coupe.

Les outils en acier rapide (HSS) sont adaptés au tournage des alliages de bronze d’étain souples et du cuivre pur pour les petites séries. Ils sont faciles à affûter et moins coûteux que le carbure, mais ils ne supportent pas les vitesses de coupe élevées. Pour le bronze d’aluminium, l’acier rapide s’use trop rapidement et n’est pas recommandé pour la production en série.

Géométrie de l’arête et qualité de surface après le tournage du bronze

L’angle de coupe de l’outil a une influence directe sur la qualité de surface et les forces de coupe. Pour le cuivre et les bronzes, des angles de coupe positifs compris entre 6 et 8° sont recommandés. Cette géométrie réduit les forces de coupe, limite l’accumulation de matière sur l’arête et améliore l’évacuation des copeaux.

Un rayon de bec tranchant (0,4–0,8 mm) améliore la rugosité de surface lors du tournage de finition. Un rayon de bec trop important augmente les forces de coupe et peut provoquer des vibrations. Lors du tournage du bronze d’aluminium, le tranchant de l’arête de coupe est particulièrement important, car un outil émoussé augmente rapidement la température et détériore la surface de la pièce.

Une géométrie d’arête correctement choisie permet d’obtenir une rugosité Ra inférieure à 1,6 µm dès le tournage de finition, sans rectification supplémentaire. L’ajustement dimensionnel par rectification est long et coûteux, c’est pourquoi il est judicieux de veiller au bon choix de l’outil dès l’étape de planification du processus.

Durée de vie des outils lors de longues séries de tournage d’alliages de cuivre

Dans la production en série, la durée de vie des outils se traduit directement par des coûts et une répétabilité dimensionnelle. Le bronze à coussinets est doux pour les outils et les plaquettes en carbure y résistent beaucoup plus longtemps que lors du tournage de l’acier. Le bronze d’aluminium, en revanche, use les arêtes plusieurs fois plus vite en raison des propriétés abrasives des oxydes d’aluminium.

Facteurs prolongeant la durée de vie des outils :

• utilisation de plaquettes en carbure avec revêtement anticorrosion
• contrôles réguliers de l’état de l’arête de coupe après un nombre défini de pièces
• maintien d’un refroidissement et d’une lubrification constants pendant toute la durée de l’usinage
• évitement du tournage avec vibrations grâce à un bridage approprié de la pièce

Le calendrier de remplacement des plaquettes de coupe doit être établi sur la base de séries d’essai. Un contrôle systématique de l’arête de coupe permet d’éviter la production de pièces non conformes qui apparaissent de manière inattendue après le dépassement de la durée de vie de l’outil.

Formation et évacuation des copeaux lors du tournage du cuivre

Le cuivre et ses alliages forment continuellement de longs copeaux en ruban qui s’enroulent autour de la pièce et de l’outil. Un tel copeau est dangereux pour l’opérateur et peut endommager la surface de la pièce. Le contrôle des copeaux est l’un des aspects les plus difficiles du tournage du cuivre pur.

Les brise-copeaux intégrés à la géométrie des plaquettes de coupe aident à fragmenter les longs copeaux en segments plus courts. L’avance et la profondeur de coupe appropriées influencent également la forme du copeau. Un copeau spiralé et élastique s’évacue plus facilement qu’un copeau en ruban ; il convient donc de choisir les paramètres de coupe de manière à favoriser la formation de cette forme.

Conseil : Lors du tournage du cuivre pur en grandes séries, il est recommandé d’utiliser des plaquettes avec un brise-copeaux actif et d’augmenter l’avance vers la limite supérieure de la plage recommandée. Un copeau plus épais évacue la chaleur plus efficacement et s’enroule moins souvent autour de la pièce.

Usinage métallique CNC de précision chez CNC Partner

L’entreprise CNC Partner est née de la combinaison d’une longue expérience dans la transformation des métaux et d’une approche moderne de la technologie CNC. Elle réalise des commandes aussi bien pour des pièces prototypes uniques que pour des séries de plusieurs milliers d’unités. Une livraison rapide au sein de l’Union européenne incite des entreprises de divers pays à établir une collaboration durable.

Chaque commande fait l’objet d’un contrôle qualité rigoureux avant expédition. L’entreprise a reçu un prix dans la catégorie innovation lors du Forum International du Gaz, ce qui confirme le haut niveau des projets réalisés. Les avis des clients de CNC Partner sur Google témoignent d’un souci constant de ponctualité et de précision dans l’exécution.

Gamme de services d’usinage

Une large gamme de services professionnels d’usinage CNC permet de réaliser même des projets très complexes en un seul lieu. L’entreprise dispose de machines modernes qui permettent de travailler des métaux ayant une dureté allant jusqu’à 64 HRC.

Services disponibles dans l’offre :

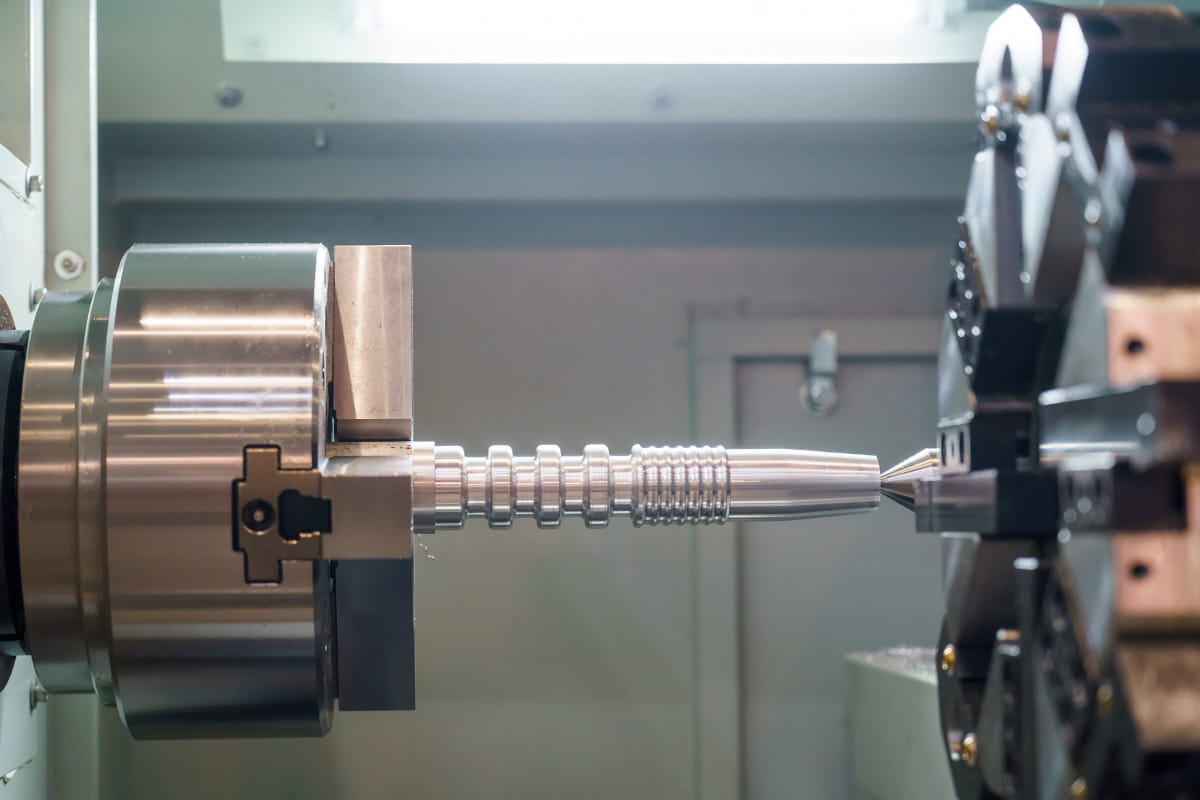

• Tournage CNC – usinage de précision de pièces rotatives en métaux et matières plastiques
• Fraisage CNC – formes et contours complexes tout en conservant une grande précision dimensionnelle
• Rectification CNC – finition de surface avec une rugosité allant jusqu’à Ra 0,63
• Électroérosion à fil WEDM – découpe précise de formes inaccessibles par les méthodes conventionnelles

La combinaison de ces méthodes dans un seul établissement réduit les délais de réalisation et simplifie la logistique pour le client. L’évaluation de chaque commande est effectuée dans un délai de 2 à 48 heures, et le délai de réalisation varie de 3 à 45 jours, selon le degré de complexité du projet.

Secteurs desservis et flexibilité de réalisation

CNC Partner collabore avec des entreprises de production, des bureaux d’études et des ateliers d’usinage de métaux qui ont besoin d’un sous-traitant pour réaliser des commandes excédentaires ou spécialisées. La flexibilité du processus et l’approche individuelle pour chaque projet permettent de répondre aux exigences de diverses industries, de l’automobile au matériel médical en passant par l’énergie.

Des informations détaillées sur les conditions de réalisation des commandes sont disponibles sur la page du tarif des services d’usinage CNC. Les commandes et les consultations techniques sont acceptées via le formulaire de contact CNC Partner dédié, où il est possible de discuter de la spécification de la pièce et d’obtenir un devis.

Dans quels secteurs utilise-t-on des pièces tournées en cuivre et en bronze ?

Les pièces tournées en cuivre et en bronze sont utilisées dans de nombreux domaines industriels. Leurs propriétés exceptionnelles, leur résistance à la corrosion, leur faible frottement et leur excellente conductivité électrique les rendent indispensables dans les applications de précision.

Bagues, paliers lisses et sièges tournés en bronze

Le bronze est depuis des siècles le matériau de choix pour la production de paliers lisses et de bagues. Le lubrifiant interne sous forme de graphite ou de plomb réduit le frottement entre les surfaces en contact. Les bagues en bronze à coussinet tournées fonctionnent dans les engrenages, les pompes, les machines agricoles et les équipements hydrauliques.

Les paliers lisses en bronze supportent des charges et des températures élevées dans des endroits où les roulements à billes seraient défaillants. Le bronze phosphoreux est utilisé là où une résistance à la fatigue est requise, par exemple dans les arbres à cames des moteurs à combustion interne. Le tournage CNC assure des tolérances d’ajustement strictes, nécessaires au bon fonctionnement du palier.

Les sièges et les coussinets de moteur sont d’autres applications du tournage du bronze. La précision dimensionnelle au micromètre près détermine les jeux et la durée de vie de l’ensemble du système. Des ateliers d’usinage tels que CNC Partner réalisent ce type de pièces dans le cadre d’une production en série complète, garantissant la répétabilité et une haute qualité de surface.

Composants électriques et connecteurs tournés en cuivre sans oxygène

Le cuivre sans oxygène (OFC, désignation C10200) contient plus de 99,99 % de cuivre et se caractérise par une conductivité électrique exceptionnelle, proche de 102 % IACS. Les connecteurs électriques, électrodes et bornes tournés à partir de ce matériau sont utilisés dans l’électronique de précision, l’équipement médical et les systèmes sous vide.

L’absence d’oxygène dans le cuivre sans oxygène empêche la formation d’oxydes internes qui réduiraient la conductivité et la résistance mécanique. C’est pourquoi les connecteurs tournés dans ce matériau sont performants dans les environnements exigeant une grande fiabilité électrique.

Applications des connecteurs et composants électriques tournés en cuivre :

• électrodes de soudage et électrodes pour l’usinage par électroérosion
• connecteurs coaxiaux et prises pour équipements de mesure
• bornes de câbles dans les tableaux de distribution haute tension
• éléments de sous-ensembles dans les accélérateurs de particules et les équipements de laboratoire

Le tournage CNC du cuivre sans oxygène nécessite une attention particulière à la propreté de la surface. Toute contamination par les outils ou traces d’huile peut réduire la conductivité du contact électrique. C’est pourquoi les pièces électriques sont souvent soumises à un nettoyage et à un contrôle de conductivité après l’usinage.

Conseil : Lors du tournage du cuivre sans oxygène pour l’électronique, il est recommandé d’utiliser des plaquettes de coupe neuves et propres ainsi que des fluides de coupe neutres afin d’éviter la contamination des surfaces de contact.

FAQ : Questions fréquemment posées

Le tournage CNC du cuivre diffère-t-il du tournage de l’acier ?

Le tournage CNC du cuivre diffère considérablement de l’usinage de l’acier. Le cuivre est beaucoup plus malléable et ductile, ce qui fait qu’il produit des copeaux longs et rubanés lors de la coupe, au lieu de copeaux courts et cassants. Cette ductilité élevée favorise également la formation d’arêtes rapportées sur l’outil, ce qui réduit la qualité de la surface et raccourcit la durée de vie des outils. L’acier, quant à lui, nécessite des vitesses de coupe plus faibles, tandis que le cuivre peut être tourné à une vitesse beaucoup plus élevée, dépassant même 200 m/min avec des outils en carbure cémenté.

Lors du tournage du cuivre, il est nécessaire d’utiliser des outils avec une géométrie de coupe appropriée. Un angle de coupe positif important et une arête tranchante limitent les problèmes d’arêtes rapportées et améliorent le contrôle des copeaux. L’acier réagit différemment à ces traitements, mais le cuivre y réagit de manière très marquée.

Quel alliage de bronze est le plus facile à usiner par tournage CNC ?

Parmi les alliages de bronze disponibles, le bronze à l’étain et le bronze au plomb obtiennent les meilleures notes d’usinabilité, atteignant 100 % selon les indices d’usinage standard. Le plomb présent dans la composition de l’alliage agit comme un lubrifiant interne, réduit la friction entre l’outil et le matériau et facilite la fragmentation des copeaux en segments courts.

Le bronze d’aluminium (par exemple, la nuance C954) est nettement plus difficile à tourner. Il contient des phases dures d’oxydes d’aluminium qui usent rapidement l’arête de coupe et nécessitent l’utilisation d’outils en carbure cémenté à des vitesses plus faibles. Pour la production en série, il est recommandé de choisir un bronze à coussinets si les exigences de l’application le permettent, car le comportement des outils est alors plus stable et prévisible.

Quels sont les principaux défis lors du tournage CNC du cuivre pur ?

Le cuivre pur est l’un des métaux les plus difficiles à usiner, bien qu’il soit relativement mou. Le problème principal réside dans sa ductilité exceptionnelle, qui provoque la formation de longs copeaux continus s’enroulant autour de l’outil et de la pièce. De tels copeaux sont dangereux, entravent l’évacuation de la chaleur et peuvent rayer la surface finie.

Un autre défi est l’arête rapportée. Le cuivre, mou et collant, adhère à la face de coupe de l’outil, ce qui augmente le rayon effectif de l’arête et réduit la précision dimensionnelle. La prévention de ces problèmes nécessite l’utilisation d’outils tranchants avec un grand angle de coupe, des vitesses de coupe appropriées et un refroidissement continu avec un fluide de coupe ayant un bon pouvoir lubrifiant. Un contrôle régulier de l’état de l’arête est alors obligatoire.

Quelles tolérances dimensionnelles peut-on atteindre lors du tournage CNC du bronze ?

Le tournage CNC du bronze permet d’atteindre des tolérances dimensionnelles très serrées. Lors des opérations de finition standard, on obtient des tolérances de classe IT7 à IT8, ce qui correspond à des écarts allant de quelques micromètres à une dizaine de micromètres selon le diamètre de la pièce. Les bronzes à l’étain et les bronzes à coussinets sont particulièrement propices à un usinage précis, car ils n’ont pas tendance à présenter d’élasticité ni de déformations thermiques excessives.

La précision finale dépend du choix de l’outil, de la rigidité du système de bridage, de la stabilité thermique de la machine et de la profondeur de passe lors de la finition. Lors du tournage de bagues de roulement et de logements d’ajustement de précision, une précision inférieure à 0,02 mm est régulièrement atteignable, à condition de régler correctement les paramètres d’usinage et de refroidir la pièce avant la mesure de contrôle.

Résumé

Le tournage CNC des alliages de cuivre et de bronze nécessite de prendre en compte les propriétés uniques de chaque matériau. La ductilité du cuivre pur, l’abrasivité du bronze d’aluminium et l’excellente usinabilité du bronze à coussinets sont des caractéristiques qui déterminent directement le choix des outils, des paramètres de coupe et de la stratégie de refroidissement. Des vitesses de coupe appropriées, un contrôle des copeaux et une géométrie d’arête adaptée se traduisent par une qualité reproductible et une longue durée de vie des outils.

L’usinage du cuivre et du bronze par méthode CNC fournit des composants de précision pour l’électrotechnique, l’hydraulique, l’automobile et l’industrie lourde. Les bagues tournées, les paliers lisses, les connecteurs électriques et les électrodes sont des éléments dont dépend la fiabilité de machines et d’équipements entiers. La compréhension des propriétés des matériaux et l’application systématique de solutions technologiques éprouvées sont la base de toute production en série réussie à partir de ces métaux.
