Qu’est-ce que le tournage CNC et en quoi diffère-t-il du tournage traditionnel ?

L’usinage d’éléments cylindriques a connu une évolution considérable au cours des dernières décennies. Les méthodes utilisées il y a encore quelques dizaines d’années cèdent la place aux technologies informatisées. L’industrie manufacturière exige une précision et des tolérances dimensionnelles toujours plus grandes, qui deviennent de plus en plus strictes. Parallèlement, les entreprises doivent répondre aux exigences croissantes en matière de rapidité de production et d’efficacité des coûts.

Le tournage CNC révolutionne la manière de fabriquer des pièces métalliques et plastiques. Le remplacement de la manipulation manuelle par la programmation informatique multiplie les capacités de production. L’automatisation des processus élimine de nombreuses limitations des méthodes d’usinage traditionnelles. Les usines de production modernes entendent le bruit rythmique des machines à commande numérique qui façonnent des composants de précision sans nécessiter une surveillance constante de l’opérateur.

Comprendre les différences entre les méthodes d’usinage devient essentiel pour tout entrepreneur. Le choix de la technologie appropriée a un impact direct sur les coûts et la qualité de la production. Chaque méthode a ses applications, avantages et limitations uniques qui doivent être pris en compte avant de prendre une décision d’investissement.

Qu’est-ce que le tournage CNC et comment se déroule le processus d’usinage

Le tournage CNC utilise des systèmes informatiques avancés pour contrôler le processus de coupe. Cette méthode consiste à enlever de la matière d’un objet en rotation à l’aide d’un outil de coupe. L’outil de coupe reste relativement immobile, tandis que la pièce à usiner tourne à grande vitesse. L’ordinateur contrôle chaque mouvement avec la plus haute précision, éliminant ainsi la possibilité d’erreur humaine.

Les machines transforment les semi-finis en pièces très complexes aux géométries élaborées. Les composants cylindriques sont créés par l’enlèvement précis de matière selon une trajectoire programmée. Le processus est l’une des méthodes d’usinage par enlèvement de matière les plus efficaces dans l’industrie moderne. Le contrôle multi-axes élimine le besoin d’une intervention humaine continue dans le processus de production.

Les tours CNC modernes atteignent des tolérances de l’ordre du micron. La répétabilité de la production atteint des valeurs impossibles à obtenir par des méthodes manuelles. Chaque élément d’une série conserve des dimensions et une qualité de surface identiques. Le système compense automatiquement l’usure des outils et les fluctuations de température.

Définition de la commande numérique en usinage rotatif

La commande numérique utilise des instructions informatiques codées transmises au système de la machine. L’ordinateur contrôle le mouvement de l’outil de coupe et la vitesse de rotation de la pièce à usiner. Les programmes informatiques définissent chaque paramètre d’usinage avec une précision micrométrique. La vitesse de la broche s’ajuste automatiquement aux exigences du matériau et de la géométrie.

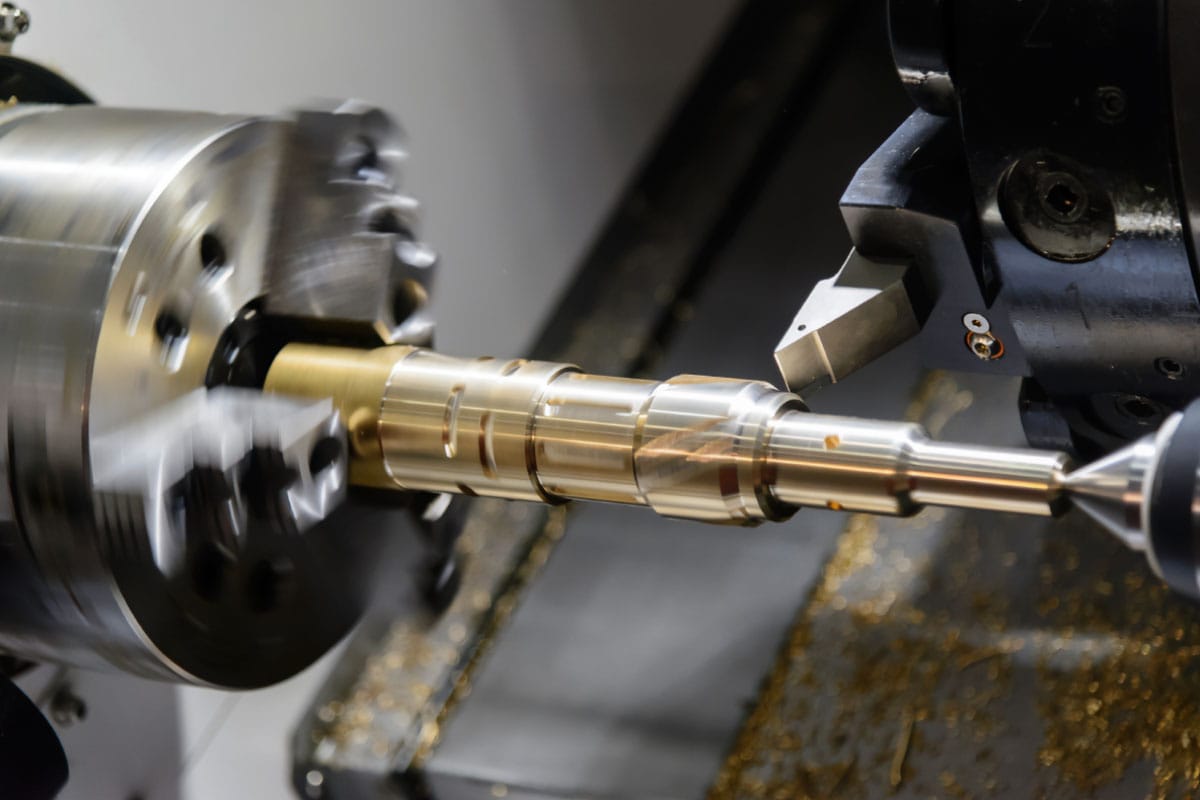

La pièce en rotation est fixée dans le mandrin principal du tour. L’outil de coupe interagit avec elle par des mouvements précis sur les axes X et Z. La matière est enlevée symétriquement selon la forme et les dimensions programmées. L’outil de coupe à pointe unique se déplace radialement ou longitudinalement, créant le profil souhaité.

Paramètres clés de la commande numérique :

• Vitesse de rotation de la broche réglable de 50 à 6000 tours par minute
• Avance de l’outil contrôlée avec une précision de 0,001 millimètre
• Profondeur de coupe programmée individuellement pour chaque passe
• Compensation en temps réel de la longueur et du diamètre des outils
• Correction automatique de la température du matériau pendant l’usinage

Le tranchant constitue la seule partie en contact direct avec le matériau usiné. Cet élément, appelé plaquette, nécessite un remplacement régulier après un certain nombre de cycles. Une petite plaquette en carbure fritté assure la précision dimensionnelle et la création de motifs de surface complexes. Le processus se caractérise par un ajustement dynamique des paramètres aux conditions de coupe actuelles.

Éléments de base d’un tour CNC

La broche est l’élément central de tout tour à commande numérique. Cet élément fait tourner la pièce à différentes vitesses contrôlées par un moteur électrique à fréquence variable. La conception permet le montage de divers types de mandrins, des mandrins à trois mors aux mandrins magnétiques. Le système de roulements maintient la précision de rotation même sous de fortes charges et à des vitesses élevées.

Le mandrin fixe la pièce pendant tout le processus d’usinage, assurant stabilité et sécurité. Les mandrins auto-centrants à trois mors sont les plus couramment utilisés pour la production de pièces cylindriques. Les versions à quatre mors permettent l’usinage de formes irrégulières et de pièces excentriques. Les mandrins magnétiques sont utiles pour l’usinage de pièces minces sujettes à la déformation.

Composants structurels principaux d’un tour :

• Tourelle porte-outils stockant de huit à douze outils de coupe
• Tête de tour déterminant le diamètre maximal de la pièce usinée
• Contre-poupée maintenant les pièces longues pendant les opérations de tournage
• Bâti de la machine assurant la stabilité de toute la structure
• Panneau de commande permettant la programmation et la surveillance du processus
• Système de refroidissement fournissant le fluide de coupe sous pression contrôlée

La tourelle porte-outils constitue un magasin d’outils de coupe prêts à l’emploi. Les systèmes modernes peuvent accueillir de nombreux types d’outils destinés à différentes opérations. Le changement automatique d’outil s’effectue sans intervention de l’opérateur en quelques secondes. Chaque outil a ses paramètres et ses compensations dimensionnelles attribués.

Étapes de fabrication d’une pièce sur une machine automatique

Le processus commence par la préparation d’un modèle CAO dans un logiciel de conception tridimensionnelle. L’ingénieur crée une représentation numérique de la pièce, en tenant compte de toutes les dimensions et tolérances. Le modèle contient des informations sur la géométrie, les matériaux et les exigences de qualité. Le document technique sert de base aux étapes de production ultérieures.

Le logiciel FAO transforme le modèle CAO en code machine compréhensible par le contrôleur. Le programme génère des instructions en langage G-code définissant les trajectoires d’outils et les paramètres de coupe. Une simulation informatique vérifie l’exactitude du processus programmé avant le démarrage de la machine. Les tests virtuels éliminent le risque de collisions d’outils et d’erreurs de programmation.

Séquence des étapes de production :

1. Conception d’un modèle CAO avec spécification dimensionnelle complète
2. Génération de code G dans un logiciel FAO
3. Simulation du processus d’usinage dans un environnement virtuel
4. Montage des outils dans la tourelle selon la liste des opérations
5. Fixation de la matière première dans le mandrin avec la force appropriée
6. Transfert du programme vers la mémoire du contrôleur de la machine
7. Lancement d’un cycle de test sur le premier exemplaire
8. Contrôle dimensionnel et éventuelle correction des paramètres

L’outil de coupe commence à interagir avec la pièce en rotation après vérification des réglages. Le matériau est retiré progressivement selon la trajectoire programmée en plusieurs passes. L’usinage d’ébauche réduit les dimensions à des valeurs proches des valeurs finales avec un surdimensionnement. Les opérations de finition atteignent les tolérances et la rugosité de surface requises.

Le système surveille la qualité de l’usinage tout au long du processus à l’aide de capteurs. Les paramètres s’ajustent automatiquement aux conditions de coupe et à l’usure des outils. La pièce finie subit un contrôle dimensionnel à l’aide d’instruments de mesure. L’ensemble du processus se caractérise par une haute répétabilité garantissant l’identité de tous les éléments de la série.

Le tournage manuel traditionnel et sa spécificité

L’usinage conventionnel utilise des outils commandés manuellement montés sur des tours universels. L’opérateur contrôle tous les mouvements de la machine à l’aide de leviers et de boutons mécaniques. Cette méthode repose sur les compétences, l’expérience et le ressenti de la matière de la part du tourneur. Chaque élément nécessite une intervention humaine directe du début à la fin du processus.

Le processus consiste à enlever de la matière avec un outil de tournage tenu dans le chariot. La pièce est usinée sur des machines universelles à commande mécanique. Toutes les opérations sont effectuées manuellement selon les dessins techniques et la documentation d’atelier. Le système informatique ne participe pas au contrôle des mouvements ni à la vérification des paramètres.

Construction d’un tour universel conventionnel

Le bâti de la machine constitue une base de construction massive coulée en fonte grise. Les guides assurent un guidage précis du chariot le long et en travers de l’axe de rotation. La broche principale fait tourner la pièce fixée dans un mandrin à trois ou quatre mors. La contre-pointe, montée à l’extrémité opposée, soutient les éléments longs lors du tournage longitudinal.

Des boîtes d’engrenages mécaniques à courroie ou à roues dentées contrôlent la vitesse de rotation de la broche. L’opérateur règle manuellement les paramètres de coupe à l’aide du levier de changement de vitesse. Le chariot se déplace grâce aux vis-mères entraînées par une boîte de vitesses mécanique. Une échelle graduée permet de lire les déplacements avec une précision de 0,05 millimètre.

La longueur maximale d’usinage est limitée par la conception du bâti et la distance entre la broche et la contre-pointe. Le diamètre de tournage au-dessus du banc dépend de la hauteur de l’axe de la broche principale. Les tours universels typiques permettent l’usinage de pièces jusqu’à 400 millimètres de diamètre. La longueur des éléments peut atteindre de 750 à 1500 millimètres selon le modèle.

Compétences requises pour un opérateur de machine

Le tourneur doit posséder une connaissance approfondie des propriétés des matériaux métalliques et non métalliques. La lecture de dessins techniques complexes constitue une compétence fondamentale dans ce métier. La capacité à sélectionner les outils de coupe appropriés a un impact direct sur la qualité de l’usinage. La connaissance des règles de sécurité pour travailler sur des machines rotatives est absolument fondamentale.

La fabrication précise de pièces nécessite des années de pratique en atelier et de la patience. L’opérateur contrôle tous les paramètres manuellement, en se basant sur ses sens. Le toucher de la matière se développe au fil des années d’expérience avec différents types d’usinage. La capacité à détecter les anomalies dans le processus vient avec le temps et la pratique.

Compétences professionnelles d’un tourneur expérimenté :

• Évaluation de la vitesse de coupe basée sur l’observation des copeaux et du son
• Réglage de l’avance intuitivement selon la résistance du matériau
• Surveillance de la température par observation de la couleur des copeaux
• Détection des vibrations et leur élimination par changement de paramètres
• Sélection de la géométrie de l’outil en fonction des propriétés du matériau usiné
• Mesures dimensionnelles à l’aide de pieds à coulisse et de micromètres

La formation d’un tourneur dure de six mois à deux ans dans des écoles professionnelles. Les programmes éducatifs fournissent des connaissances théoriques de base en mécanique et en science des matériaux. La pratique en atelier constitue l’élément le plus important de la formation des futurs spécialistes. L’apprentissage auprès d’un tourneur expérimenté peut durer de trois à cinq ans.

Opérations typiques effectuées manuellement

Le tournage longitudinal réduit le diamètre de la pièce par un mouvement d’avance parallèle à l’axe. Le dressage lisse les surfaces frontales des pièces cylindriques. Le filetage nécessite une synchronisation précise de la rotation de la broche avec l’avance du chariot. Le perçage d’alésages axiaux est réalisé à l’aide de forets montés dans la contre-poupée.

L’alésage agrandit les trous existants aux dimensions et à la qualité requises. L’alésage conique crée des surfaces cylindriques internes dans les corps rotatifs. Le dressage égalise les surfaces frontales perpendiculairement à l’axe de rotation. Le rainurage est effectué avec des outils de coupe spéciaux de forme appropriée.

Opérations de tournage de base :

• Tournage longitudinal réduisant le diamètre extérieur de la pièce
• Dressage égalisant les surfaces frontales
• Filetage réalisant des filetages externes et internes
• Perçage créant des alésages axiaux de différents diamètres
• Alésage agrandissant les trous existants
• Rainurage réalisant des empreintes d’une largeur définie
• Moletage créant des motifs sur la surface pour une meilleure prise

L’opérateur contrôle la profondeur de coupe pour chaque passe de l’outil selon le dessin. Le liquide de coupe est appliqué manuellement à l’aide d’une brosse ou d’un pinceau dans la zone de coupe. Les mesures intermédiaires vérifient la conformité des dimensions aux tolérances du dessin. Le contrôle qualité final a lieu après l’achèvement de toutes les opérations d’usinage.

Limitations in the production of complex parts

Complex geometries are difficult or impossible to produce manually on universal lathes. Dimensional repeatability depends entirely on the operator’s skill and concentration. Mass production requires significant time and the involvement of qualified personnel. Each element is made individually from the beginning to the end of the process.

Precision is limited by the capabilities of the human eye and touch. Tolerances below 0.1 millimeters are very difficult to achieve consistently. Operator fatigue after several hours of work negatively affects production quality. Long runs drastically increase the risk of mistakes and dimensional errors.

Asymmetrical shapes require special machining tools and additional setup time. Multi-axis machining exceeds the capabilities of standard mechanical lathes. Complex profiles are time-consuming to produce and require multiple tool passes. Unit costs increase proportionally with the increasing complexity of the part.

Tip: Traditional turning is excellent for single-piece production and individual part repairs, where operator flexibility is more valuable than automation speed.

Basic differences between automatic and manual turning

Machining methods differ fundamentally in many technical and economic aspects. Automation completely changes the way the production process is controlled. Computer control eliminates most of the limitations characteristic of manual methods. Each approach has its unique features, advantages, and industrial applications.

The choice of appropriate technology depends primarily on the project’s production requirements. The planned production volume significantly influences the cost-effectiveness of investing in automation. The complexity of the part’s geometry determines the applicability of a specific method. Dimensional precision and tolerances are a key decision factor when choosing a technology.

Dimensional accuracy and manufacturing tolerances

CNC turning achieves tolerances of ±0.005 to ±0.01 millimeters as standard. This precision is crucial for high-pressure hydraulic systems. Automotive engines require accuracy for the proper functioning of piston assemblies. Medical devices must meet strict dimensional standards for patient safety.

La répétabilité de la production garantit des dimensions identiques pour toutes les pièces d’une série de fabrication. La machine produit constamment des éléments dans les tolérances établies tout au long du poste de travail. Des dizaines de milliers de pièces conservent leurs dimensions avec une précision micrométrique. Le système contrôle chaque paramètre électroniquement, éliminant totalement les erreurs humaines.

Les méthodes manuelles traditionnelles atteignent en pratique d’atelier des tolérances d’environ 0,05 à 0,1 millimètre. La précision dépend entièrement de l’expérience et de la concentration de l’opérateur de la machine. La fatigue affecte négativement la qualité des éléments ultérieurs de la série. Les longues séries augmentent considérablement la dispersion dimensionnelle entre le premier et le dernier élément.

La finition de surface avec la CNC atteint une rugosité de Ra 0,4 micromètre sans ponçage supplémentaire. La rotation continue et le contrôle précis du mouvement assurent une douceur inégalée manuellement. Les pièces nécessitant une faible friction bénéficient d’une surface de travail optimale. L’étanchéité des connexions hydrauliques s’améliore grâce à la qualité de fabrication.

Temps de réalisation d’une pièce unique et d’une série entière

Les tours CNC produisent des pièces complexes en une seule opération sans intermédiaires. Une intervention manuelle minimale réduit considérablement le temps de production unitaire. La production à grand volume se caractérise par une qualité répétable et une stabilité des processus. Les cycles d’usinage sont réduits grâce au travail simultané de plusieurs outils.

Le changement automatique d’outils élimine les temps d’arrêt liés à la configuration de la machine. Le processus se déroule sans interruption pendant de nombreuses heures ou un poste de travail complet. L’opérateur peut superviser plusieurs machines simultanément, augmentant l’efficacité de l’usine. Le travail par postes maximise l’utilisation d’un parc de machines coûteux.

Le tournage manuel nécessite un temps considérable pour chaque opération d’usinage successive. L’opérateur effectue séquentiellement tous les traitements selon la documentation technique. Le changement d’outils s’effectue manuellement avec la nécessité d’un nouveau réglage. Les mesures inter-opérations allongent considérablement le cycle de production de chaque élément.

Une série de cent éléments prend plusieurs dizaines d’heures avec la méthode traditionnelle. La CNC produit la même quantité en quelques heures à une douzaine d’heures. Les coûts unitaires diminuent radicalement avec l’augmentation de la taille de la série de production. L’économie d’échelle plaide clairement en faveur de l’automatisation pour les grands volumes.

Possibilités de façonnage de géométries complexes

Le contrôle numérique permet de réaliser des contours complexes impossibles à obtenir manuellement. La programmation permet la réalisation de formes asymétriques selon un modèle mathématique. L’usinage multi-axes crée des géométries spatiales avancées en un seul bridage. Des profils précis sont créés automatiquement selon la trajectoire programmée de l’outil.

Opérations avancées disponibles en CNC :

• Tournage conique créant des surfaces coniques précises
• Tournage de profil réalisant des courbures complexes
• Filetage multi-filets avec contrôle précis du pas
• Moletage automatique créant des motifs en losange
• Rainurage interne dans des trous profonds

L’interpolation d’arcs, de courbes et de spirales se fait en douceur, sans aucune interruption. Le système calcule les trajectoires de l’outil mathématiquement, avec une précision micrométrique. La répétabilité des formes complexes est de cent pour cent sur toute la série de production. La modification de la géométrie ne nécessite qu’un changement de paramètres dans le programme d’usinage.​

Le tournage manuel se limite principalement aux formes cylindriques et coniques simples. Les cylindres droits et les cônes linéaires sont réalisés en standard sans problèmes majeurs. Les asymétries et les courbes nécessitent des gabarits et des dispositifs auxiliaires spéciaux. Les profils complexes dépassent les capacités techniques de l’opérateur sur les tours universels.​

Conseil : Avant de choisir une méthode d’usinage, il est nécessaire d’analyser en détail la complexité de la géométrie de la pièce et la précision dimensionnelle requise, ce qui permettra de choisir la technologie de manière optimale en fonction des spécificités du projet et d’économiser les coûts.

Avantages de la mise en œuvre de la technologie CNC dans le processus de tournage

L’automatisation des processus de production apporte des avantages économiques et qualitatifs tangibles. Les entreprises augmentent leur productivité et la qualité des produits de manière significative après la mise en œuvre. L’investissement dans des machines modernes est rentabilisé par des économies opérationnelles en quelques années. La compétitivité sur le marché augmente considérablement grâce à la possibilité de réaliser des projets difficiles.​

La technologie élimine de nombreuses limitations traditionnelles de la production en série. Les capacités de production s’étendent de manière significative aux géométries complexes. Les usines atteignent des normes de qualité plus élevées exigées par les clients. Les destinataires reçoivent des produits aux paramètres garantis et aux certificats de qualité.​

Répétabilité de la production en grandes séries

Chaque élément de la série conserve des dimensions et des propriétés mécaniques absolument identiques. Les tolérances restent constantes sur toute la production sans dérive des paramètres. Des milliers de pièces respectent exactement les mêmes normes de qualité rigoureuses. La constance de la qualité constitue un avantage fondamental de l’usinage automatique.​

Les programmes d’usinage garantissent une invariance totale des paramètres de coupe. Le système répète exactement les mêmes mouvements d’outil avec une précision micrométrique. La variation dimensionnelle est minimisée à des valeurs de quelques microns. Les industries exigeant la plus haute précision gagnent en fiabilité des processus de production.​

Secteurs industriels utilisant la production de masse CNC :

• Automobile produisant des millions de composants moteur identiques par an
• Aéronautique exigeant une cohérence extrême pour les pièces critiques pour la sécurité
• Électronique nécessitant des composants miniatures avec des tolérances micrométriques
• Énergie utilisant des composants de précision dans les turbines à gaz et à vapeur
• Industrie de la défense produisant des pièces répondant aux exigences de qualité les plus élevées

Élimination des erreurs d’opérateur pendant l’usinage

L’automatisation élimine complètement le facteur humain du processus d’usinage des matériaux. La fatigue de l’employé n’affecte plus la qualité des produits fabriqués. La concentration de l’opérateur n’est plus critique pour le succès de la production. Les erreurs dues à des défaillances humaines sont éliminées pratiquement à cent pour cent.

Le système exécute les opérations programmées sans erreur, quelle que soit l’heure de la journée. Chaque mouvement est effectué conformément aux instructions enregistrées dans la mémoire du contrôleur. Les erreurs dans l’ordre d’exécution des procédures technologiques ne se produisent pas. Les paramètres d’usinage restent optimaux pendant toute la durée de la production.

Les longs quarts de travail n’abaissent pas la précision des composants mécaniques fabriqués. La production de nuit maintient exactement la même qualité qu’en journée. Le travail du week-end sans surveillance humaine se déroule sans supervision. Les pièces du lundi sont dimensionnellement identiques à celles du vendredi.

Fonctionnement en mode automatique sans surveillance

Les machines fonctionnent pendant de nombreuses heures sans aucune intervention humaine dans le processus. Les nuits et les week-ends sont utilisés de manière productive, au lieu de perdre du temps d’arrêt. Un opérateur supervise plusieurs postes simultanément depuis le poste central. L’efficacité de l’usine augmente plusieurs fois par rapport aux méthodes traditionnelles.

Les alimentateurs automatiques de matières premières alimentent les postes d’usinage en matériau en continu. Les pièces finies s’accumulent dans des conteneurs de transport ou sur des palettes. Le processus se poursuit sans interruption jusqu’à épuisement du stock de matière première. Une intervention n’est nécessaire qu’en cas de problèmes techniques ou de changement d’outils.

Le système de surveillance alerte en cas d’anomalies par des signaux sonores et lumineux. L’usure des outils est contrôlée automatiquement par un compteur de cycles d’usinage. Le changement s’effectue selon les limites de durée de vie programmées des lames. Les pannes arrêtent la machine immédiatement et informent le personnel via le système de communication.

Facilité de stockage et de reproduction des programmes d’usinage

Les programmes sont enregistrés numériquement dans la mémoire du système de contrôle ou sur un serveur. La bibliothèque de processus technologiques s’enrichit systématiquement avec le temps. La répétition d’une production antérieure nécessite seulement le chargement du fichier approprié. L’archivage électronique élimine le risque de perte de savoir-faire technologique de l’entreprise.

Les modifications de programmes sont effectuées rapidement en éditant les paramètres. L’optimisation des processus se fait progressivement sur la base de l’expérience de production. Les versions améliorées remplacent automatiquement les précédentes dans le système de gestion. L’historique des modifications est documenté en détail dans la base de données.

Le transfert de programmes entre des machines identiques se déroule de manière fluide et instantanée. Différentes tours effectuent les mêmes opérations selon un standard commun. La dispersion géographique de la production devient possible sans perte de qualité. Les sites de production distants utilisent les mêmes solutions éprouvées.

Astuce : La sauvegarde régulière des programmes d’usinage et la documentation systématique des modifications apportées protègent le savoir-faire technologique précieux de l’entreprise et permettent une reprise rapide de la production après d’éventuelles pannes matérielles.

Quand faut-il préférer le tournage traditionnel au CNC

L’automatisation n’est pas toujours la solution économique la plus optimale. Certaines situations de production favorisent clairement les méthodes manuelles flexibles. L’économie du processus dépend directement de la spécificité de la commande et de sa taille. La flexibilité d’un opérateur expérimenté l’emporte parfois sur la rigidité d’un processus programmé.​

L’investissement dans des tours CNC nécessite des dépenses financières considérables de la part de l’entreprise. Les machines modernes coûtent entre 150 000 et plus de 800 000 złotys. L’amortissement du capital est réparti sur une période de cinq à dix ans. Les petites entreprises choisissent souvent des solutions traditionnelles moins coûteuses pour des raisons budgétaires.​

Production unitaire et prototypage

Les éléments spéciaux uniques ne nécessitent pas de programmation informatique de longue durée. Un tourneur expérimenté réalisera une pièce simple beaucoup plus rapidement par méthode manuelle. Le coût de préparation d’un programme CNC dépasse souvent la valeur de la pièce elle-même. Le temps nécessaire à la programmation dépasse à plusieurs reprises le temps d’usinage réel.​

Les prototypes de construction nécessitent des modifications très fréquentes des dimensions et de la géométrie. Les changements de conception interviennent en continu pendant le processus de test. L’usinage manuel permet d’apporter des corrections immédiates selon les instructions. La programmation de chaque version successive serait économiquement inefficace.​

Les ateliers artisanaux se spécialisent dans la production d’éléments uniques sur commande. Chaque élément réalisé est différent en termes de dimensions et de forme. Les clients individuels attendent une approche flexible pour la réalisation de la commande. Un tour mécanique universel répond parfaitement à ces exigences sans limitations.​

Réparation et modification d’éléments existants

Les services de réparation régénèrent les pièces usées ou endommagées de machines industrielles. Chaque élément réparé nécessite une évaluation individuelle de son état technique. L’étendue des dommages réels varie considérablement d’un cas à l’autre. Le tourneur adapte de manière flexible l’étendue du processus d’usinage à la situation actuelle.​

Les modifications de construction sont souvent introduites ad hoc selon les besoins courants. Le client précise les exigences finales uniquement pendant l’usinage en cours. Le contrôle manuel du processus permet d’apporter des ajustements en cours à la demande. Une programmation CNC rigide serait trop peu flexible dans de telles conditions.​

Les vieilles machines industrielles nécessitent des pièces de rechange non standard indisponibles sur le marché. Les composants d’origine sont inaccessibles des années après l’arrêt de la production. La documentation technique n’existe souvent pas ou est incomplète. Le tourneur recrée manuellement l’élément à partir d’un modèle endommagé ou de mesures.​

Coûts de programmation et de préparation de la production

Un programmeur CNC reçoit un salaire mensuel de 2 000 à 3 750 EUR. La préparation d’un programme d’usinage complexe prend de quelques heures à plusieurs jours. Les coûts de personnel augmentent très rapidement pour les petites séries de production. Une petite série ne couvre pas économiquement ces coûts de préparation importants.​

Un logiciel CAM professionnel coûte de 3 750 à 20 000 EUR par an. Les licences commerciales nécessitent un renouvellement régulier et des paiements d’abonnement. Les mises à jour logicielles génèrent des dépenses supplémentaires non négligeables. Les petites entreprises évitent consciemment ces coûts d’exploitation permanents.​

Le tournage manuel traditionnel élimine pratiquement tous les coûts de préparation. Un tourneur expérimenté commence le travail de production presque immédiatement. La matière première est utilisée immédiatement sans tests ni simulations. La préparation du poste de travail prend quelques minutes au lieu de plusieurs heures ou jours.​

Astuce : Une analyse détaillée des coûts totaux d’un projet doit impérativement prendre en compte non seulement le prix de l’usinage lui-même, mais aussi tous les coûts de préparation de la production, ce qui rend souvent le tournage manuel plus économique pour les petites séries et la production unitaire.

Services de tournage CNC chez CNC Partner

CNC Partner est spécialisé dans l’usinage professionnel des métaux à l’aide de technologies de commande numérique avancées. L’entreprise est née de la fusion de deux entreprises possédant une longue expérience dans l’usinage par coupe. Le parc de machines comprend des tours CNC modernes permettant un usinage précis de divers matériaux. L’usine de production située à Bydgoszcz dessert des clients de Pologne et des pays de l’Union européenne.

Le tournage CNC est l’un des principaux domaines d’activité de l’entreprise. Le tour avancé HAAS SL-30THE permet l’usinage de pièces d’un diamètre allant jusqu’à 482 millimètres. La machine est équipée d’outils motorisés et de têtes d’angle augmentant les capacités de production. Des pièces prototypes uniques ainsi que des séries de plusieurs milliers de pièces sont réalisées.

Gamme de matériaux usinés

CNC Partner usine une large gamme de matériaux par tournage numérique. L’acier au carbone et l’acier inoxydable jusqu’à une dureté de 54 HRC sont usinés avec précision. L’aluminium et ses alliages sont traités avec la plus haute précision dimensionnelle. Le laiton et le bronze sont utilisés dans les composants nécessitant une résistance à la corrosion. Les plastiques techniques sont utilisés dans des projets industriels spécialisés.

L’entreprise utilise des outils de coupe de fabricants renommés. Les plaquettes de tournage Kennametal, Kyocera et Mitsubishi garantissent la qualité de l’usinage. Le choix de l’outil approprié dépend des propriétés du matériau et des tolérances requises. Les logiciels CAM modernes optimisent les stratégies d’usinage pour chaque projet.

Précision et répétabilité de la production

La technologie CNC garantit une précision dimensionnelle micrométrique des pièces finies. L’automatisation du processus élimine les erreurs dues au facteur humain. Chaque composant d’une série conserve des paramètres dimensionnels et qualitatifs identiques. Le contrôle qualité est effectué sur des équipements de mesure modernes. La rugosité de surface atteint des valeurs optimales pour les applications industrielles exigeantes.

L’entreprise réalise des commandes pour les industries automobile, aérospatiale et médicale. Les composants hydrauliques et pneumatiques sont fabriqués conformément aux normes internationales. Les éléments structurels des machines industrielles répondent aux normes de résistance les plus élevées.

Réalisation rapide et conseil professionnel

Devis de commandes préparés en deux à quarante-huit heures. Le délai de réalisation des commandes varie de trois à quarante-cinq jours ouvrables. Le transport interne assure une livraison ponctuelle en Pologne sous quarante-huit heures. L’expédition par coursier dessert les commandes dans toute l’Union européenne.

Les spécialistes de CNC Partner fournissent un support technique complet pour le choix des solutions. Une équipe expérimentée analyse chaque commande individuellement. Les clients bénéficient de conseils professionnels dès la phase de conception. L’optimisation des coûts de production est réalisée par le choix des technologies d’usinage optimales.

Contactez-nous pour obtenir un devis détaillé des services de tournage CNC. La vérification des prix actuels et des disponibilités de délais est possible par téléphone ou par e-mail. L’équipe de consultants techniques répondra à toutes les questions concernant les spécifications des projets. La collaboration avec CNC Partner garantit la ponctualité, la précision et la plus haute qualité d’exécution.

Applications pratiques du tournage CNC dans diverses branches industrielles

La production industrielle moderne utilise largement l’automatisation dans de nombreux secteurs de l’économie. Diverses industries tirent des avantages tangibles de l’usinage de précision contrôlé par ordinateur. Les applications incluent des composants absolument critiques pour la sécurité des utilisateurs. Cette technologie soutient le développement dynamique des produits techniques les plus avancés.

Les exigences de qualité varient diamétralement entre les différentes branches industrielles. Chaque secteur économique a des besoins technologiques totalement spécifiques. Le CNC répond même aux normes internationales de qualité les plus strictes. La polyvalence de cette technologie alimente la popularité sans cesse croissante de ses applications.

Fabrication de composants pour l’industrie automobile

L’industrie automobile produit annuellement des millions de pièces mécaniques absolument identiques. Les moteurs à combustion interne contiennent des dizaines de composants cylindriques de précision avec des tolérances micrométriques. Les systèmes de transmission exigent la plus haute précision d’exécution pour un fonctionnement correct. Les systèmes de freinage doivent impérativement respecter les normes de sécurité strictes pour les conducteurs.

Composants automobiles clés :

• Vilebrequins et arbres à cames nécessitant une précision géométrique extrême
• Chemises de cylindre avec une rugosité de surface inférieure à Ra 0,4 micromètre
• Tiges de suspension fonctionnant dans des conditions dynamiques extrêmes
• Composants de systèmes d’injection de carburant avec des orifices micrométriques
• Axes et arbres de différentiels dans les boîtes de vitesses
• Tiges de piston d’amortisseur avec une cylindricité de surface parfaite

L’usinage CNC assure une production de masse tout en maintenant la plus haute qualité. Chaque composant s’adapte parfaitement à l’assemblage sans nécessiter de sélection. L’assemblage se déroule sans problème, sans aucun souci d’ajustement des pièces. Le coût unitaire diminue considérablement pour des séries de production de plusieurs millions d’unités.​

Production de pièces hydrauliques et pneumatiques

Les systèmes hydrauliques exigent une étanchéité absolue de tous les raccords sous pression. Des tolérances de fabrication inférieures à 0,01 millimètre constituent la norme industrielle en vigueur. La rugosité de surface affecte directement la durée de vie des joints élastomères. La précision de fabrication détermine finalement l’efficacité et la fiabilité de l’ensemble du système.​

Les vérins hydrauliques fonctionnent sous une pression de service extrêmement élevée atteignant 350 bars. Les imprécisions de fabrication entraînent des fuites d’huile dangereuses et des pannes graves. Les tiges de piston doivent être parfaitement cylindriques sur toute leur longueur de travail. La rugosité de surface ne doit pas dépasser les normes établies de Ra 0,8 micromètre.​

Éléments des systèmes hydrauliques et pneumatiques :

1. Vérins hydrauliques avec des diamètres intérieurs précis
2. Tiges de piston en acier résistant à la corrosion et à l’usure
3. Vannes de régulation de débit avec des tolérances micrométriques
4. Raccords filetés résistant à des pressions extrêmes
5. Régulateurs de pression assurant la stabilité des paramètres

La pneumatique exige une précision analogue, bien qu’à des pressions de service beaucoup plus faibles. Les composants pneumatiques sont généralement beaucoup plus légers et plus petits. L’aluminium constitue le matériau de construction principal en raison de son poids. L’usinage doit impérativement garantir des surfaces internes très lisses.​

Usinage de composants pour l’industrie médicale

Les dispositifs et instruments médicaux exigent uniquement des matériaux biocompatibles certifiés. Le titane trouve une très large application dans les implants orthopédiques et dentaires. L’acier chirurgical de haute qualité est utilisé pour la fabrication d’instruments de précision. La précision de fabrication a un impact absolument direct sur la sécurité de la vie du patient.​

Les implants osseux doivent s’adapter parfaitement à l’anatomie individuelle du corps humain. Les composants prothétiques exigent une précision dimensionnelle et de forme extrême. Les instruments chirurgicaux se caractérisent par des dimensions et des détails très réduits. Toutes les surfaces doivent être parfaitement lisses pour éliminer les micro-organismes.​

L’industrie pharmaceutique utilise des distributeurs de médicaments de précision avec un débit contrôlé. Les appareils de laboratoire exigent des dimensions absolument répétables pour les composants mobiles. Les équipements dentaires se caractérisent par une échelle miniature et une géométrie complexe. Tous les éléments métalliques doivent être entièrement stérilisables thermiquement.​

Les réglementations juridiques en vigueur dans le domaine médical imposent une documentation détaillée de tous les processus. La traçabilité complète de la production de chaque composant est absolument obligatoire. Chaque élément produit doit être identifiable sans ambiguïté par un numéro de série. La CNC permet de satisfaire pratiquement toutes ces exigences réglementaires rigoureuses.​

Conseil : Les industries exigeant les normes de qualité les plus élevées, telles que la médecine ou l’aérospatiale, devraient investir uniquement dans des systèmes CNC éprouvés avec une documentation complète des processus de production et des certificats de qualité à jour, ce qui garantit la conformité aux normes internationales en vigueur.

FAQ : Foire aux questions

Quels sont les principaux inconvénients et limitations du tournage CNC ?

Le tournage CNC implique des coûts initiaux élevés pour l’achat de la machine. Les tours professionnels à commande numérique coûtent entre 37 500 EUR et 200 000 EUR. Il faut également tenir compte des dépenses liées aux logiciels CAM, à la formation des opérateurs et à la maintenance. Les petites entreprises n’ont souvent pas les moyens de réaliser un tel investissement. Les coûts de préparation de la production comprennent la programmation, les simulations et les tests. Le temps de réglage de la machine pour les petites séries dépasse les avantages de l’automatisation.

Les machines CNC ont des limitations dimensionnelles dues à leur conception. Le diamètre et la longueur d’usinage maximum dépendent de la taille du banc. Certaines formes organiques complexes sont difficiles à réaliser. Les matériaux problématiques comprennent les matériaux composites nécessitant un outillage spécial, les alliages à haute dureté qui usent rapidement les outils et les matériaux sujets à la déformation thermique. Le processus génère une quantité importante de déchets de matériaux. La consommation d’électricité est élevée, ce qui augmente les coûts d’exploitation. Les pannes nécessitent l’intervention de techniciens de service qualifiés.

Combien de temps faut-il pour apprendre à programmer des tours CNC ?

L’apprentissage des bases de la programmation CNC prend de trois à six mois de pratique régulière. Les débutants doivent maîtriser le langage G-code et les principes de la commande numérique. Les personnes ayant de l’expérience en programmation ou en usinage apprennent plus rapidement. Les cours professionnels intensifs permettent d’atteindre une compétence de base en huit à douze semaines. Les études techniques formelles nécessitent deux semestres pour des bases solides. La pleine compétence professionnelle se développe au fil de plusieurs années de pratique.

Les étapes clés de l’apprentissage comprennent la compréhension des dessins techniques et des tolérances dimensionnelles, la maîtrise des bases du langage G-code et des commandes machine, l’apprentissage de l’utilisation des logiciels CAM pour générer des programmes, l’expérience pratique avec les simulations et les tests, et le développement des compétences en résolution de problèmes de production. Les formations pratiques en atelier sont la méthode d’apprentissage la plus efficace. Les cours en ligne offrent une flexibilité horaire pour les personnes qui travaillent. Les certificats professionnels confirment les compétences acquises auprès des employeurs. L’amélioration continue est nécessaire en raison du développement technologique.

Le tournage manuel peut-il rivaliser avec le CNC en termes de qualité de fabrication ?

Le tournage traditionnel atteint une haute qualité avec des formes cylindriques simples. Un tourneur expérimenté réalisera une pièce de précision avec une tolérance de 0,05 à 0,1 millimètre. La qualité dépend entièrement des compétences et de la concentration de l’opérateur. La fatigue et la monotonie affectent négativement la précision dimensionnelle. Les longues séries de production augmentent la dispersion des paramètres entre les pièces. Le CNC garantit une répétabilité impossible à atteindre manuellement.

Les surfaces réalisées manuellement ont une rugosité Ra de 1,6 à 6,3 micromètres. L’automatisation atteint Ra 0,4 micromètre sans finition supplémentaire. Les applications privilégiant la méthode manuelle comprennent les prototypes nécessitant des corrections dimensionnelles fréquentes, les réparations de pièces unitaires sans documentation technique, les modifications de pièces existantes selon les besoins individuels et la production artistique et artisanale avec des motifs uniques. Le choix de la méthode dépend des exigences du projet et de la taille de la série. L’approche hybride combine les avantages des deux technologies dans l’usine.

Quels matériaux conviennent le mieux à l’usinage sur tours CNC ?

Les aciers de construction et les aciers à outils s’usinent parfaitement sur les tours CNC. L’acier au carbone offre une stabilité dimensionnelle et une facilité de coupe. Les aciers inoxydables nécessitent des paramètres de refroidissement appropriés lors de l’usinage. L’aluminium et ses alliages se caractérisent par une haute usinabilité. Le laiton permet d’obtenir une excellente finition de surface. Le bronze est utilisé dans les pièces fonctionnant sous l’eau.

Les matériaux spécialisés comprennent le titane utilisé dans les implants médicaux et l’industrie aérospatiale, les alliages de nickel résistants à la corrosion et aux hautes températures, les plastiques techniques comme le PEEK et le nylon, ainsi que les matériaux composites dans les applications de structures légères. La dureté du matériau détermine le choix des outils de coupe. Les carbures cémentés traitent les aciers les plus durs. La céramique de coupe fonctionne à des températures extrêmes. Les diamants synthétiques usinent les matériaux abrasifs. Le bon choix des paramètres de coupe prolonge la durée de vie des outils.

Quand est-il rentable d’investir dans un tour CNC au lieu d’utiliser un tour manuel ?

L’investissement dans le CNC devient rentable pour une production en série supérieure à cent pièces. Le coût de préparation du programme réparti sur une grande série réduit considérablement le prix unitaire. Les géométries complexes impossibles à réaliser manuellement imposent l’automatisation. Les exigences du client concernant des tolérances inférieures à 0,02 millimètre indiquent le CNC. Les contrats de production à long terme garantissent le retour sur investissement. Les industries réglementées par la loi exigent une documentation des processus possible uniquement avec l’automatisation.

L’analyse des coûts totaux doit inclure le prix de la machine, des logiciels et des formations. Les économies opérationnelles résultent de la réduction des coûts de main-d’œuvre et de l’élimination des rebuts. L’augmentation de la productivité permet de servir plus de clients simultanément. Les signaux indiquant le besoin de CNC comprennent la croissance des commandes dépassant les capacités des méthodes manuelles, les réclamations concernant l’incohérence dimensionnelle entre les pièces, les difficultés de recrutement de tourneurs traditionnels qualifiés et la pression de la concurrence offrant une meilleure qualité et des délais plus courts. Le leasing opérationnel abaisse le seuil d’entrée pour les petites entreprises. Les subventions de l’UE soutiennent la modernisation du parc de machines.

Résumé

Le tournage CNC révolutionne de manière irréversible la production industrielle moderne dans le monde entier. L’automatisation des processus d’usinage élimine les erreurs humaines et augmente la précision à plusieurs reprises. La méthode garantit une répétabilité de production absolument inaccessible pour toute technique traditionnelle. Les entreprises atteignent une efficacité opérationnelle nettement plus élevée tout en maintenant la plus haute qualité des produits.

Le tournage manuel traditionnel conserve toujours sa place importante dans la production industrielle. Les petites séries de production et les prototypes de construction nécessitent la flexibilité d’un opérateur expérimenté. La réparation et la modification de pièces existantes ne justifient pas économiquement une programmation coûteuse. Les coûts élevés de préparation de la production automatisée dépassent les avantages de l’automatisation pour de faibles volumes.

Le choix de la méthode d’usinage optimale dépend directement de la spécificité du projet de production réalisé. La taille prévue de la série de production détermine finalement l’économie de l’ensemble du processus technologique. La complexité de la géométrie de la pièce influence de manière décisive les possibilités techniques disponibles pour sa réalisation. La précision d’exécution requise et les tolérances dimensionnelles orientent les décisions d’investissement finales des entreprises de production.

Sources :

1. https://en.wikipedia.org/wiki/Turning
2. https://en.wikipedia.org/wiki/Lathe
3. https://www.irjet.net/archives/V6/i7/IRJET-V6I7234.pdf
4. https://www.sciencedirect.com/science/article/abs/pii/S000785060761909X
5. https://openoregon.pressbooks.pub/manufacturingprocesses45/chapter/chapter-unit-1-the-engine-lathe/
6. https://www.xometry.com/resources/machining/cnc-lathe-parts/
7. https://prototek.com/article/understand-cnc-lathe-components/
8. https://fractory.com/cnc-turning/
9. https://himalayas.app/career-guides/lathe-operator
