Qu’est-ce que le fraisage CNC et en quoi diffère-t-il du fraisage traditionnel ?

Fraisage CNC a transformé l’industrie métallurgique au cours des dernières décennies. L’automatisation des processus d’usinage augmente la précision et l’efficacité de la production. Les usines de production modernes sont confrontées au choix entre le contrôle numérique avancé et les méthodes manuelles traditionnelles. Chaque technologie a ses applications uniques et ses avantages économiques.

Le contrôle numérique élimine les erreurs humaines lors de la fabrication de pièces complexes. Le fraisage traditionnel repose sur l’expérience et les compétences d’un opérateur qualifié. Comprendre les différences entre les deux méthodes permet de choisir la technologie de manière optimale pour des besoins de production spécifiques. Des décisions d’investissement éclairées influencent la compétitivité de l’entreprise sur le marché.

L’industrie moderne exige de la flexibilité tout en maintenant une haute qualité des produits. Le choix de la méthode de fraisage appropriée dépend de la taille de la série, de la complexité de la géométrie et des tolérances requises. La connaissance des capacités de chaque technologie permet une planification efficace des processus de fabrication.

Qu’est-ce que le fraisage CNC et comment fonctionne cette technologie

Le fraisage CNC utilise des systèmes informatiques avancés pour contrôler les processus d’usinage. Les machines CNC effectuent des opérations précises selon des instructions programmées, sans surveillance humaine continue. La technologie révolutionne la production de pièces aux formes complexes et aux tolérances dimensionnelles rigoureuses.

Le processus commence par un modèle numérique de la pièce conçue. Les logiciels de CAO permettent aux ingénieurs de créer des représentations tridimensionnelles des pièces. Le système FAO convertit ces modèles en séquences d’instructions machine. La fraiseuse effectue toutes les opérations automatiquement, en retirant la matière excédentaire de la pièce usinée.

Le contrôle numérique assure la répétabilité des dimensions avec une précision allant jusqu’aux millièmes de millimètre. Chaque pièce d’une série est identique, quelle que soit la durée de production. Un microprocesseur analyse les commandes et les convertit en signaux électriques commandant les moteurs. Des capteurs de position surveillent les positions réelles des éléments mobiles, apportant des corrections en temps réel.

Définition du contrôle numérique en usinage

Le contrôle numérique repose sur des séquences de codes spécifiant la position de l’outil dans l’espace tridimensionnel. Le code G constitue le langage de programmation standard utilisé dans l’industrie de l’usinage dans le monde entier. Chaque ligne du programme contient des instructions spécifiques concernant la vitesse, la position et la profondeur de coupe.

Le système informatique contrôle chaque mouvement de l’outil avec une précision micrométrique. Les opérations sont réalisées séquentiellement selon un programme établi, sans possibilité d’erreurs accidentelles. L’automatisation contrôle la vitesse de rotation de la broche, l’avance de l’outil et la profondeur de coupe. Le retour d’information garantit le maintien de la précision établie tout au long du cycle d’usinage.

Les codes de programmation de base comprennent les fonctions suivantes :

• G00 réalise un positionnement rapide de l’outil sans coupe
• G01 effectue une interpolation linéaire lors de l’usinage du matériau
• G02 et G03 créent des arcs et des cercles dans le plan de travail
• G90 et G91 définissent le système de coordonnées absolu ou incrémental
• M03 et M04 contrôlent le sens de rotation de la broche

Des algorithmes avancés optimisent les trajectoires d’outil, minimisant le temps de production et la consommation de matière. La machine change automatiquement d’outil selon les besoins pour différentes opérations d’usinage. Tous les paramètres sont enregistrés dans la mémoire du système, permettant de répéter un processus identique à l’avenir.

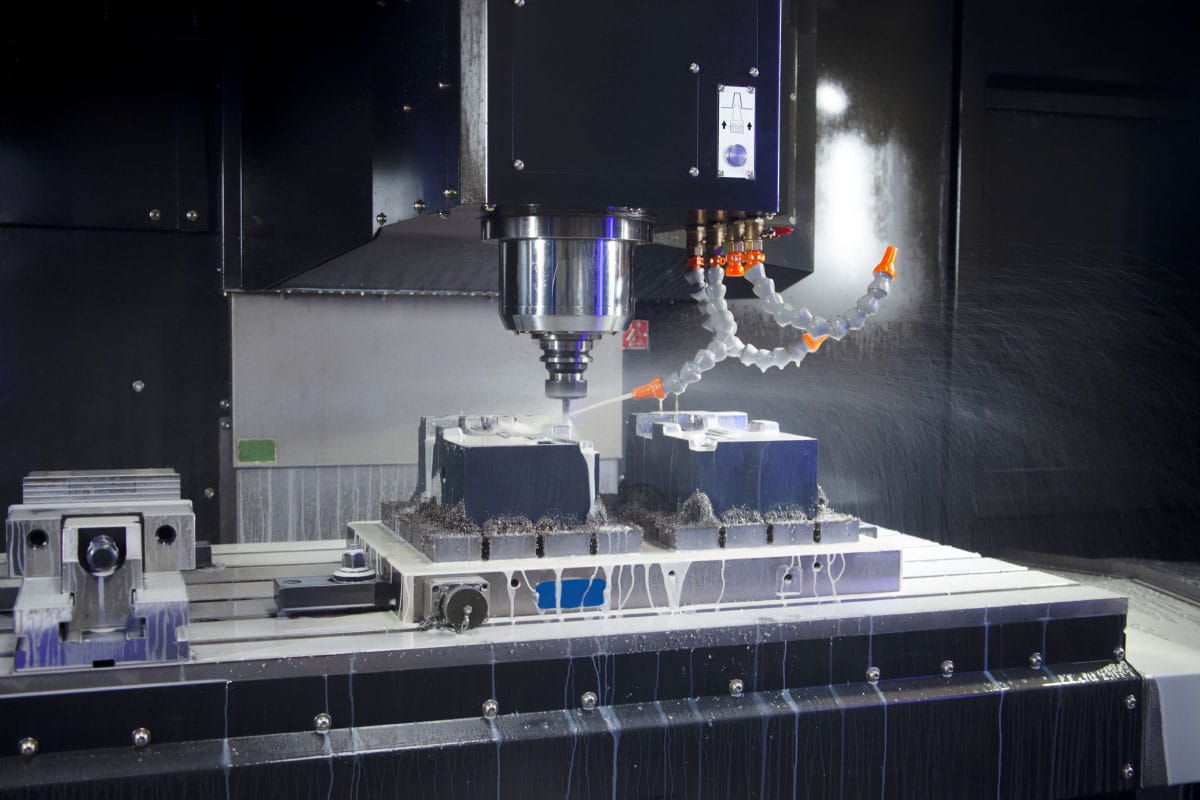

Éléments de construction principaux d’une fraiseuse CNC

Le corps constitue la base de la structure, assurant la stabilité lors d’opérations d’usinage intensives. Les machines professionnelles utilisent des fontes de fer qui amortissent efficacement les vibrations. La structure doit résister à des forces mécaniques considérables sans déformations affectant la précision de l’usinage.

La broche rotative entraîne les outils de coupe à des vitesses atteignant 24000 tours par minute. Des servomoteurs déplacent la table de travail et la tête dans trois axes principaux : X, Y, Z. Des glissières linéaires permettent un mouvement fluide des éléments avec un minimum de friction et une haute précision de positionnement.

Les composants clés se composent des éléments suivants :

• Unité de commande CNC avec écran tactile pour la programmation et la surveillance
• Magasin d’outils pouvant contenir de 12 à 40 fraises
• Système de refroidissement avec pompe et buses de pulvérisation de liquide
• Vis à billes assurant des déplacements précis
• Gaines télescopiques protégeant les glissières des copeaux

Les modèles avancés disposent d’axes rotatifs supplémentaires augmentant les capacités d’usinage. Les centres d’usinage à cinq axes réalisent des formes spatiales complexes sans nécessiter de repositionnement de la pièce. Le système de refroidissement évacue la chaleur de la zone d’usinage, protégeant l’outil et le matériau usiné.

Processus de programmation et d’exécution des opérations

La conception commence dans un logiciel de CAO, où le modèle tridimensionnel de la pièce est créé. L’ingénieur définit toutes les dimensions, tolérances et paramètres de finition de surface. Le modèle contient les informations géométriques complètes requises pour générer le programme d’usinage.

Les fichiers CAO sont importés dans un logiciel FAO qui planifie la stratégie d’usinage. Le système génère les trajectoires d’outil en tenant compte des propriétés du matériau et des capacités de la machine. Le programme optimise l’ordre des opérations, minimisant le temps de cycle et l’usure des outils. Une simulation informatique permet de détecter d’éventuelles collisions avant de commencer l’usinage réel.

La préparation de la machine nécessite de fixer le matériau sur la table de travail à l’aide de brides ou de mandrins. L’étalonnage consiste à déterminer la position de départ de l’outil par rapport au matériau. Le système de mesure vérifie la longueur et le diamètre de chaque outil avant de commencer le travail. Après le lancement du programme, la machine exécute toutes les opérations automatiquement, et l’opérateur surveille le déroulement du processus sur l’écran de l’ordinateur.

Le fraisage manuel traditionnel et ses caractéristiques

Les méthodes d’usinage conventionnelles ont constitué le fondement de l’industrie métallurgique pendant des décennies. Les fraiseuses manuelles nécessitent une manipulation directe par un opérateur qualifié qui contrôle tous les paramètres. L’opérateur prend des décisions concernant la vitesse, l’avance et la profondeur de coupe en temps réel.

Les compétences et l’expérience du mécanicien influencent directement la qualité de la pièce fabriquée. Le processus se caractérise par une grande flexibilité lors de la production de petites quantités de pièces. L’opérateur peut apporter rapidement des modifications sans reprogrammation fastidieuse des systèmes informatiques.

La méthode s’avère utile pour les réparations, le prototypage et la fabrication de pièces spéciales uniques. Les coûts de démarrage de la production sont nettement inférieurs à ceux des systèmes automatisés. Les fraiseuses traditionnelles restent un outil indispensable dans de nombreux ateliers de production.

Construction d’une fraiseuse conventionnelle

Le corps d’une fraiseuse à console constitue la structure porteuse de base de toute la machine. La console, placée sur des glissières verticales, permet de régler la hauteur de la table de travail. La conception assure la stabilité lors de l’usinage de pièces de petite et moyenne taille.

La table de travail effectue des mouvements dans le plan horizontal le long de deux axes perpendiculaires. Des manivelles manuelles ou des mécanismes d’avance automatique déplacent la table à une vitesse contrôlée. Des échelles linéaires de précision permettent à l’opérateur de lire la position avec une précision au centième de millimètre.

Les éléments de construction comprennent les sous-ensembles suivants :

• Broche verticale ou horizontale avec porte-outil
• Tête pivotante permettant le fraisage sous angle
• Table de travail avec rainures en T pour le montage des fixations
• Mécanisme d’avance manuelle avec échelles micrométriques
• Étau de machine pour le serrage des pièces à usiner

La tête de fraisage contient une broche entraînée par un moteur électrique à vitesse de rotation réglable. Les fraiseuses verticales ont une broche positionnée perpendiculairement au plan de la table. Les versions horizontales utilisent une orientation horizontale de l’outil, adaptée aux travaux d’usinage plus lourds.

Rôle de l’opérateur dans le processus d’usinage manuel

L’opérateur est responsable de chaque aspect du processus de fabrication, de la préparation au contrôle qualité. La planification de l’usinage nécessite l’analyse du dessin technique et la sélection des outils de coupe appropriés. Le mécanicien choisit les fraises en tenant compte du matériau, de la finition de surface requise et de la géométrie de la pièce.

Le positionnement du matériau sur la table de travail nécessite un alignement précis selon le système de coordonnées. Un comparateur permet de vérifier la parallélité de la surface par rapport aux directions de mouvement de la table. L’opérateur doit assurer un serrage sûr pour éviter les vibrations pendant la coupe.

Pendant l’usinage, le mécanicien contrôle l’avance manuellement en tournant les manivelles qui déplacent la table. L’expérience permet de ressentir la résistance de coupe appropriée et d’ajuster les paramètres en temps réel. L’observation de la forme des copeaux fournit des informations sur la régularité du processus. Une surveillance continue est nécessaire pendant toute la durée de l’opération.

Applications typiques des méthodes traditionnelles

La production unitaire et en petites séries constitue le principal domaine d’utilisation des fraiseuses conventionnelles. La réalisation de prototypes avant le lancement de la production en série permet de vérifier la conception. Les concepteurs obtiennent un modèle physique servant à des tests fonctionnels et ergonomiques.

Les domaines d’application couvrent les secteurs et opérations suivants :

• Réparations de machines et d’équipements industriels dans les usines de production
• Fabrication d’outillages technologiques et de fixations spéciales
• Réalisation de prototypes de nouvelles conceptions avant leur mise en œuvre
• Formation des apprentis et stagiaires au métier de mécanicien
• Usinage d’éléments atypiques à géométrie unique

La fabrication d’outillages technologiques, de fixations et d’instruments de contrôle s’effectue souvent sur des fraiseuses manuelles. Les outils spécialisés produits en exemplaires uniques ne justifient pas les coûts de programmation. La formation des futurs opérateurs nécessite l’accès à des machines-outils conventionnelles, où les élèves apprennent les principes fondamentaux de l’usinage par copeaux.

Limitations techniques du fraisage manuel

La précision dimensionnelle dépend des compétences de l’opérateur et de l’état technique de la machine. Les limitations perceptives humaines empêchent de maintenir des tolérances inférieures à quelques centièmes de millimètre. La fatigue du mécanicien lors d’un travail prolongé entraîne une augmentation des erreurs d’exécution.

La complexité géométrique des formes réalisables est limitée par les possibilités de commande manuelle. Les surfaces spatiales nécessitent de multiples repositionnements et des réglages complexes. Les arcs et les courbes sont approximés par des segments droits ou réalisés à l’aide de gabarits de copie.

L’efficacité de la production est nettement inférieure à celle obtenue avec l’automatisation. Un opérateur ne peut gérer simultanément qu’une seule machine nécessitant une attention constante. La répétabilité des dimensions en grandes séries constitue un problème technologique important. Chaque élément nécessite une mesure individuelle et d’éventuelles corrections du processus.

Conseil : Les fraiseuses conventionnelles sont idéales pour la réparation rapide de pièces de machines sans avoir à créer de programme informatique ni à préparer longuement le poste de travail.

Différences techniques clés entre les deux méthodes de fraisage

L’automatisation introduit des changements fondamentaux dans la manière d’exécuter les opérations d’usinage. Les systèmes informatiques prennent en charge les fonctions de contrôle précédemment réalisées par l’homme. Les machines CNC fonctionnent de manière autonome après l’introduction du programme, ne nécessitant pas de surveillance constante de l’opérateur.

Les coûts initiaux d’investissement diffèrent considérablement entre les deux technologies. L’achat d’une fraiseuse CNC à trois axes de classe production coûte entre 80000 et 200000 EUR. Les centres d’usinage à cinq axes coûtent jusqu’à 400000 EUR pour des configurations plus avancées. Les fraiseuses conventionnelles sont disponibles pour une fraction de ces montants, souvent en dessous de 12500 EUR.

Le temps de préparation de la production est plus court avec les méthodes manuelles pour les petites séries. La création d’un programme CNC, sa vérification et l’étalonnage de la machine prennent plusieurs heures. Un mécanicien opérant une fraiseuse manuelle commence le travail presque immédiatement après le bridage du matériau. Le seuil de rentabilité se déplace vers le CNC pour une production supérieure à quelques dizaines de pièces du même élément.

Précision et répétabilité dimensionnelle des pièces fabriquées

Les systèmes CNC maintiennent des tolérances comprises entre 0,005 et 0,051 millimètre en standard. Des machines spécialisées atteignent une précision allant jusqu’à 0,0025 millimètre pour les éléments nécessitant une précision extrême. L’ordinateur contrôle chaque mouvement avec une résolution micrométrique, éliminant les erreurs humaines.

Toutes les pièces d’une série ont des dimensions identiques, quelle que soit la durée de production. Le fraisage manuel permet à un opérateur expérimenté de maintenir une précision de l’ordre de quelques centièmes de millimètre. La fatigue et les fluctuations de concentration entraînent une dégradation progressive de la précision lors d’un travail de longue durée.

La température ambiante a une influence plus marquée sur l’usinage conventionnel que sur l’usinage automatisé. Les systèmes CNC compensent les effets de la dilatation thermique par des corrections automatiques du programme. La répétabilité de la production CNC atteint un niveau inaccessible aux méthodes manuelles pour des séries de milliers d’éléments identiques.

Complexité des formes réalisables

Les surfaces spatiales tridimensionnelles nécessitent une coordination simultanée des mouvements sur plusieurs axes. Les centres CNC à cinq axes font tourner l’outil et la pièce pendant l’usinage, créant ainsi des géométries arbitraires. Des aubes de turbine complexes, des moules d’injection et des éléments médicaux sont produits en un seul cycle d’usinage.

L’ordinateur synchronise précisément tous les mouvements conformément au modèle mathématique de la surface. Les fraiseuses conventionnelles se limitent aux plans et aux surfaces de révolution simples. La réalisation de formes concaves nécessite de multiples repositionnements de la pièce sous différents angles.

Les possibilités géométriques incluent les opérations et formes suivantes :

• Poches de profondeur variable avec transitions fluides
• Filetages internes et externes de profil quelconque
• Surfaces hélicoïdales et spirales avec un pas précis
• Contourages spatiaux avec une tolérance au centième de millimètre
• Rainures de forme à section complexe

Les filetages aux profils inhabituels ou au pas variable sont facilement réalisés grâce à la commande numérique. L’interpolation hélicoïdale combine les mouvements linéaires et rotatifs pour créer une ligne hélicoïdale exacte. La réalisation d’un tel filetage manuellement est pratiquement impossible sans outillage spécialisé.

Vitesse de réalisation des opérations

Les machines CNC atteignent des vitesses d’avance de travail plusieurs fois supérieures à celles qui peuvent être maintenues manuellement. L’optimisation des trajectoires d’outil minimise les mouvements à vide entre les zones d’usinage. Le changement automatique d’outil s’effectue en 10 à 20 secondes sans intervention de l’opérateur.

Le cycle complet d’usinage d’un élément complexe dure souvent moins d’une heure. L’opérateur d’une fraiseuse conventionnelle a besoin de beaucoup plus de temps pour réaliser la même pièce. Le contrôle manuel de l’avance limite la vitesse à un niveau sûr contrôlé visuellement.

L’automatisation permet un fonctionnement sans surveillance pendant de nombreuses heures, voire toute une nuit. Le chargement de palettes de matériaux permet de réaliser des dizaines d’éléments sans intervention humaine. La productivité globale de la production CNC dépasse les méthodes traditionnelles jusqu’à dix fois pour les grandes séries de production.

Conseil : Avant d’acheter une machine CNC, il est nécessaire d’analyser en détail la structure de production en termes de taille de série et de répétabilité des commandes, afin que l’investissement soit économiquement justifié.

Comparaison du fraisage CNC et du tournage CNC dans l’usinage des métaux

Les deux technologies utilisent la commande numérique, mais diffèrent fondamentalement dans la manière d’enlever la matière. La mécanique du processus détermine les types d’éléments réalisables par chaque méthode. Le choix de l’usinage approprié influence l’économie de la production et la qualité du produit final.

Le tournage se caractérise par la rotation de la pièce à usiner avec un outil de coupe fixe. Le fraisage utilise un outil à plusieurs tranchants en rotation avec une pièce fixe ou se déplaçant lentement. La différence de cinématique du processus conduit à des possibilités différentes de façonnage de la géométrie des éléments.

Types de pièces adaptés au fraisage et au tournage

Les tours CNC produisent des éléments à symétrie axiale, tels que des arbres, des douilles et des axes. Le diamètre extérieur, le diamètre intérieur et les surfaces frontales sont usinés pendant la rotation de la pièce. Les filetages cylindriques, les cônes et les rainures circonférentielles sont réalisés efficacement sur les tours.

Les éléments typiques comprennent les catégories de pièces suivantes :

• Vilebrequins et arbres d’entraînement dans l’industrie automobile
• Douilles de roulement et bagues d’espacement aux dimensions précises
• Axes de piston et tourillons d’arbres dans les constructions mécaniques
• Connecteurs filetés et vis aux paramètres non standard
• Éléments rotatifs des systèmes hydrauliques et pneumatiques

Les fraiseuses produisent des éléments rectangulaires, des plaques et des corps aux formes complexes. Les poches, les rainures droites, les trous répartis aléatoirement sur la surface sont des opérations de fraisage typiques. L’industrie automobile utilise le tournage pour la production de chemises de cylindre et d’arbres à cames.

Différences entre le mouvement de l’outil et de la pièce

Les tours font tourner la matière à des vitesses allant jusqu’à plusieurs milliers de tours par minute. La lame de tournage se déplace linéairement le long ou en travers de l’axe de rotation de la pièce. Un seul tranchant enlève le copeau en continu pendant la rotation de la pièce.

Le fraisage utilise un outil à plusieurs tranchants tournant à des vitesses périphériques élevées. La pièce reste immobile tandis que la fraise se déplace le long d’une trajectoire programmée. Chaque tranchant de la fraise enlève un court copeau lors d’un contact unique avec le matériau.

Les forces de coupe en tournage agissent principalement radialement sur l’outil et la pièce. Le fraisage génère des forces variables dans le temps, provoquant des vibrations du système technologique. Le refroidissement en tournage est réalisé par un jet de liquide dirigé directement sur le tranchant.

Choix de la méthode appropriée en fonction de la géométrie de la pièce

Les arbres longs de petit diamètre par rapport à leur longueur nécessitent un tournage en raison de la facilité de support. Les pièces minces pourraient fléchir sous l’effet des forces de fraisage, entraînant des erreurs dimensionnelles. Le tournage génère des forces radiales réparties uniformément autour de la circonférence de la pièce.

Les plaques plates et les pièces de grandes dimensions sont le domaine du fraisage. Le bridage sur la table de travail assure la stabilité lors de l’usinage de plans parallèles et perpendiculaires. Les trous répartis sur une surface non symétrique par rapport à l’axe sont réalisés avec des fraises ou des forets.

Les filetages intérieurs sont réalisés efficacement avec des tarauds lors d’opérations de fraisage. Le tournage réalise les filetages extérieurs avec une productivité plus élevée et une meilleure qualité de surface. Les filetages de grand diamètre et de petit pas sont plus faciles à réaliser sur un tour.

Conseil : Les pièces hybrides combinant les caractéristiques de corps et d’arbres doivent être planifiées en tenant compte de la disponibilité de centres multifonctions, qui réduisent le nombre de réglages et améliorent la précision.

Services de fraisage CNC chez CNC Partner

CNC Partner est spécialisé dans l’usinage avancé des métaux, offrant des solutions de production complètes pour les industries exigeantes. L’entreprise combine une expérience de nombreuses années avec une technologie moderne de commande numérique. Un parc de machines avancé permet la réalisation de projets de différents niveaux de complexité. La précision d’exécution et la ponctualité des livraisons constituent les fondements de l’activité de l’entreprise.

L’usine de production de Bydgoszcz dessert des clients de Pologne et des pays de l’Union Européenne. Chaque commande est analysée individuellement, ce qui garantit une adaptation optimale de la méthode d’usinage. L’entreprise réalise aussi bien des prototypes uniques que des séries de production de plusieurs milliers de pièces.

Usinage complet de métaux par CNC

CNC Partner réalise quatre principaux types d’usinage sur des machines modernes. Le fraisage CNC comprend la fabrication précise de composants aux formes spatiales complexes. Les centres d’usinage avec des champs de travail jusqu’à 1700 x 900 x 800 millimètres permettent d’usiner des éléments de taille moyenne et grande. Chaque détail est fabriqué avec des tolérances correspondant aux normes de qualité les plus élevées.

Le tournage CNC est réalisé sur des tours avancés avec des outils motorisés. L’électroérosion à fil WEDM permet une découpe précise de matériaux d’une dureté allant jusqu’à 64 HRC. Le rectification CNC assure une finition de surface jusqu’à Ra 0,63, répondant aux exigences des applications les plus précises. Toutes les technologies sont soutenues par un logiciel CAM professionnel optimisant les processus de production.

Matériaux et applications industrielles

L’usine traite une large gamme de matériaux métalliques adaptés aux exigences spécifiques des projets. L’aluminium des nuances PA4, PA6, PA9, PA11 et PA13 est usiné aux vitesses de coupe maximales. L’acier de construction S235 et S355 trouve son application dans les industries ferroviaire, automobile et de la construction. Les alliages de titane, de laiton et de bronze sont traités pour les industries aérospatiale et médicale.

L’entreprise dessert les secteurs exigeant la plus haute précision et fiabilité des composants. L’industrie aérospatiale reçoit des éléments conformes aux normes de sécurité strictes. L’industrie automobile commande la production de pièces moteur et de systèmes de transmission. La médecine utilise des implants et des instruments chirurgicaux fabriqués à partir de matériaux biocompatibles.

Réalisation rapide et support professionnel

Le processus de traitement des commandes commence par un devis réalisé en 2 à 48 heures. Le délai de production varie de 3 à 45 jours, en fonction de la complexité du projet et de la taille de la série. La livraison en Pologne s’effectue dans les 48 heures suivant la fin de l’usinage. Les contrats plus importants sont réalisés avec le transport dédié de l’entreprise.

Chaque élément subit un contrôle qualité rigoureux avant l’expédition au client. L’entreprise fournit la documentation de production complète et les certificats de matériaux sur demande. Des technologues expérimentés fournissent des conseils lors de la phase de conception, optimisant la structure pour la technologie d’usinage.

Les personnes intéressées par une collaboration sont invitées à nous contacter pour discuter des détails du projet. Un devis est préparé gratuitement sur la base de la documentation technique. L’équipe de CNC Partner est disponible via le formulaire de contact, par téléphone et par e-mail, offrant des conseils techniques professionnels. Consultez les prix actuels.

Avantages de l’automatisation du processus de fraisage

L’introduction de systèmes informatiques dans l’usinage par copeaux apporte des avantages économiques et technologiques tangibles. Les entreprises qui investissent dans l’automatisation constatent une augmentation de la productivité et une amélioration de la qualité des produits. La compétitivité sur le marché mondial exige l’utilisation de technologies de production modernes.

La réduction des coûts unitaires pour les grandes séries compense les investissements initiaux élevés. Des délais de livraison plus courts permettent de servir plus de clients avec les mêmes ressources. Une qualité de produit stable renforce la réputation de l’entreprise en tant que fournisseur fiable de composants.

Gain de temps de production pour les grandes séries

Les machines CNC fonctionnent beaucoup plus rapidement que les opérateurs de machines conventionnelles. Les vitesses d’avance peuvent atteindre plusieurs mètres par minute tout en maintenant un contrôle total du processus. Les trajectoires d’outils optimisées réduisent le temps de cycle en éliminant les mouvements à vide inutiles.

Le changement d’outil automatique prend moins de 20 secondes entre les opérations. Des séries de plusieurs centaines d’éléments identiques sont réalisées sans interruption technologique. L’opérateur charge le matériau pour les pièces suivantes pendant que la machine termine l’usinage en cours.

L’augmentation de la productivité comprend les aspects de production suivants :

• Fonctionnement en mode palettes permettant la préparation du lot suivant
• Gestion simultanée de plusieurs machines par un seul opérateur
• Élimination des temps d’arrêt liés aux pauses des employés
• Optimisation de l’usure des outils grâce au suivi de leur état
• Réduction de la surface de production pour une plus grande efficacité

La réduction des délais de livraison améliore la fluidité financière de l’entreprise. Une rotation plus rapide du capital immobilisé dans la production augmente la rentabilité de l’activité. Les clients reçoivent les produits dans des délais plus courts, ce qui renforce leur fidélité et leur satisfaction.

Réduction des erreurs humaines et des défauts de qualité

L’ordinateur ne se fatigue pas et ne perd pas sa concentration pendant de longues heures de travail. Chaque élément d’une série est fabriqué avec des paramètres de coupe identiques. L’élimination des jugements subjectifs de l’opérateur garantit la constance des dimensions et de la qualité de surface.

Les tolérances sont maintenues automatiquement pendant toute la durée de la production sans augmentation des écarts. Les erreurs de programmation sont détectées lors de la simulation avant le début de l’usinage réel. Un modèle virtuel montre les collisions de l’outil avec le mandrin ou les éléments de la machine.

Les systèmes de surveillance contrôlent les forces de coupe, les vibrations et l’état des outils en temps réel. Des algorithmes détectent les anomalies signalant l’usure ou la rupture d’une fraise. L’arrêt automatique de la machine empêche la production d’éléments défectueux et le gaspillage de matière.

Possibilités de travail en mode non surveillé

Les centres d’usinage modernes fonctionnent pendant de nombreuses heures sans la présence d’un opérateur. Les magasins d’outils automatiques contiennent des jeux de fraises suffisants pour toute une série de production. Les systèmes de palettes fournissent le matériau et récupèrent les pièces finies de manière cyclique.

La machine réalise de manière autonome le programme de production pendant la nuit ou le week-end. Le diagnostic à distance permet de surveiller l’état de la machine et le déroulement de la production via Internet. Les notifications mobiles informent de la fin d’une tâche ou de l’apparition d’un problème technique.

L’automatisation comprend les solutions techniques suivantes :

• Robotisation du chargement et du déchargement des pièces à partir des palettes
• Surveillance visuelle contrôlant la qualité en temps réel
• Calibration automatique des outils après chaque changement
• Systèmes de palettes permettant un fonctionnement pendant 72 heures
• Commande et diagnostic à distance via des applications mobiles

Le travail non surveillé génère des économies significatives sur les coûts de main-d’œuvre dans la production continue. Un changement d’opérateurs peut superviser plusieurs machines fonctionnant automatiquement. L’élimination des quarts de travail de nuit réduit les coûts des primes salariales et améliore la rentabilité.

Coûts de mise en œuvre de la technologie CNC dans l’entreprise

L’investissement dans une fraiseuse CNC à trois axes nécessite une dépense allant de 80000 à 200000 EUR. Les centres avancés à cinq axes coûtent de 200000 à 400000 EUR ou plus. L’achat comprend la machine, le logiciel, les outils et les équipements supplémentaires.

L’amortissement réparti sur cinq à sept ans permet de répartir la charge financière de l’entreprise. La préparation de l’infrastructure nécessite des fondations absorbant les vibrations et une alimentation électrique aux paramètres appropriés. L’installation de la climatisation stabilise la température de l’atelier, améliorant la précision de l’usinage.

La formation des opérateurs et des programmeurs dure de quelques semaines à plusieurs mois. Les coûts des cours spécialisés et de la rémunération d’instructeurs qualifiés doivent être pris en compte dans le budget. La période initiale de faible productivité pendant l’apprentissage de l’utilisation de la machine affecte les résultats financiers.

L’entretien des machines CNC nécessite des révisions régulières et le remplacement des pièces d’usure. Les coûts annuels de maintenance varient de 3 à 5 % de la valeur d’achat. Les outils de coupe de meilleure qualité sont plus chers, mais garantissent de meilleurs résultats et une durée de vie plus longue.

Conseil : Avant d’acheter une machine CNC, il est nécessaire de procéder à une analyse détaillée de la rentabilité, en tenant compte de la structure de production, des séries prévues et de la disponibilité d’employés qualifiés dans la région.

FAQ : Foire aux questions

Quels matériaux peuvent être usinés à l’aide de la fraiseuse CNC ?

Les fraiseuses CNC traitent une large gamme de matériaux métalliques et non métalliques. Les aciers, l’aluminium, le laiton, le titane et le bronze font partie des métaux les plus couramment usinés. Les alliages de cuivre et de nickel se prêtent également à un usinage de précision. Les plastiques tels que le nylon, le polycarbonate, l’acrylique et le PVC sont également populaires dans la production.

Matériaux composites comprennent la fibre de carbone, la fibre de verre et les composites époxy. Le bois, le contreplaqué et les panneaux MDF sont utilisés dans les industries du meuble et de la publicité. Certains centres CNC usinent des matériaux céramiques et graphites avec des paramètres de coupe appropriés. Chaque matériau nécessite la sélection des outils et des vitesses appropriés.

La dureté du matériau détermine le choix de la fraise et des paramètres d’usinage. L’aluminium permet des vitesses de coupe élevées, tandis que l’acier nécessite des rotations plus lentes. Les plastiques nécessitent des outils spéciaux pour éviter la fusion pendant l’usinage. Le choix d’un refroidissement approprié prolonge la durée de vie des outils et améliore la qualité de la surface.

Quel est le coût de fabrication d’une pièce sur une fraiseuse CNC ?

Le coût de l’usinage CNC dépend de la complexité de la géométrie, de la précision requise et du type de matériau. Les pièces simples en aluminium peuvent coûter entre 12,50 et 50 EUR pièce. Les détails complexes en acier inoxydable atteignent des prix de 75 à 375 EUR. Le temps d’usinage influence directement le devis final.

Les facteurs de prix comprennent le coût du matériau, la quantité d’outils utilisés et le temps de programmation. Les séries de production plus importantes réduisent le coût unitaire grâce à l’amortissement de la préparation. Les tolérances inférieures à 0,01 millimètre augmentent le prix de 20 à 40 %. Des opérations supplémentaires, telles que le traitement thermique ou l’anodisation, augmentent la valeur totale de la commande.

Combien de temps faut-il pour programmer une fraiseuse CNC pour une nouvelle pièce ?

La programmation de pièces simples prend de une à trois heures de travail. Les géométries spatiales complexes nécessitent de cinq à vingt heures de travail. L’expérience du programmeur réduit considérablement le temps de préparation du processus. Les logiciels CAM automatisent de nombreuses opérations, accélérant la génération du code.

La simulation par ordinateur vérifie la correction du programme avant le démarrage de la machine. La fabrication d’essai de la première pièce permet d’apporter les dernières corrections. L’optimisation des trajectoires d’outil réduit le temps de cycle et l’usure des fraises. Les bibliothèques de sous-programmes prêts à l’emploi accélèrent le travail sur les opérations d’usinage typiques.

La fraiseuse CNC convient-elle aux petites séries de production ?

La fraiseuse CNC est efficace pour les petites et moyennes séries, malgré des coûts de préparation plus élevés. La production de dix à cent pièces est économiquement justifiée. La précision et la répétabilité des dimensions compensent les investissements en programmation. Le court délai de réalisation de la commande constitue un avantage supplémentaire.

Les avantages pour les petites séries comprennent la flexibilité des changements de conception entre les lots. Les modifications de programme sont apportées rapidement sans retooling coûteux. La qualité des pièces reste constante, quelle que soit la taille de la commande. L’absence de nécessité de produire de grandes quantités réduit le blocage de capital en stock.

Les méthodes traditionnelles peuvent être moins chères pour des pièces uniques ne nécessitant pas une grande précision. La limite de rentabilité du CNC commence déjà à quelques pièces de géométrie complexe. Des entreprises comme CNC Partner proposent des prix compétitifs pour les petites et moyennes séries de production.

Quelles sont les pannes les plus fréquentes des fraiseuses CNC et comment les éviter ?

L’usure des glissières linéaires se produit en cas de lubrification insuffisante des éléments mobiles. Une maintenance régulière et une vidange d’huile préviennent les réparations coûteuses. Les vis à billes nécessitent une vérification du jeu tous les six mois. Le nettoyage de la machine après chaque changement prolonge la durée de vie des composants.

Les dommages à la broche sont causés par une surcharge ou des outils inappropriés. La surveillance des vibrations détecte les problèmes avant une panne majeure. Le remplacement des roulements tous les deux à trois ans maintient la précision de l’usinage. Le système de refroidissement nécessite une vidange régulière du liquide et un nettoyage des filtres.

Les problèmes électroniques comprennent les pannes des servomoteurs et des contrôleurs informatiques. Une alimentation électrique stable protège l’électronique sensible contre les dommages. La sauvegarde des programmes et des paramètres protège contre la perte de données. La formation des opérateurs réduit le risque d’erreurs de manipulation entraînant des pannes. Un service préventif semestriel minimise les temps d’arrêt de production.

Résumé

Le fraisage CNC et l’usinage manuel traditionnel représentent deux philosophies distinctes de production de pièces métalliques. L’automatisation informatique assure la précision, la répétabilité et une haute efficacité pour les grandes séries de production. Les méthodes conventionnelles offrent flexibilité, faibles coûts de démarrage et utilité pour les pièces unitaires.

Le choix de la technologie appropriée dépend des spécificités de la production et des exigences techniques des pièces. Les entreprises produisant de grandes séries de pièces identiques obtiennent les meilleurs résultats en utilisant des systèmes CNC. Les ateliers réalisant des prototypes, des réparations et de petites quantités de pièces diverses utilisent plus efficacement les fraiseuses manuelles.

L’industrie moderne combine souvent les deux méthodes au sein d’un même site de production. Les fraiseuses CNC traitent les commandes de série stables caractérisées par la répétabilité. Les postes conventionnels réalisent des projets non standards nécessitant une approche individuelle et une réaction rapide aux exigences changeantes des clients.

Sources :

1. https://www.hubs.com/knowledge-base/what-is-cnc-milling
2. https://www.engineersgarage.com/whitepapers/what-is-milling-machine-cnc-machining/
3. https://www.wikiwand.com/en/Milling_(machining)
4. https://www.wikiwand.com/pl/Frezowanie
5. https://www.wikiwand.com/en/CNC_milling_machine
6. https://en.wikipedia.org/wiki/Computer_numerical_control
7. https://en.wikipedia.org/wiki/Milling_(machining)
8. https://en.wikipedia.org/wiki/Machining
9. https://simple.wikipedia.org/wiki/Numerical_control
10. https://simple.wikipedia.org/wiki/Machining
