L’usinage CNC a révolutionné la production de pièces en aluminium, particulièrement pour les petites séries. La technologie de précision contrôlée par ordinateur, associée à sa flexibilité, permet de créer des pièces complexes sans nécessiter d’investissements coûteux en moules et matrices. La production CNC en petites séries de pièces en aluminium constitue une étape entre le prototypage et la production de masse, garantissant des délais de livraison courts et la possibilité de modifications rapides de conception.
L’aluminium se prête parfaitement au tournage et au fraisage CNC en raison de sa légèreté, de sa résistance et de sa facilité d’usinage. Ces processus permettent d’obtenir une grande précision dimensionnelle et une excellente qualité de surface. Comparée aux méthodes traditionnelles, la production CNC en petites séries permet la fabrication économique de lots allant de quelques dizaines à un millier de pièces, éliminant ainsi le besoin de maintenir de grands stocks.
Cette technologie trouve des applications dans de nombreuses industries, telles que l’aéronautique, l’automobile, l’électronique et la médecine. Dans ces secteurs, la précision et la capacité d’adaptation rapide aux besoins changeants du marché sont cruciales.
Tournage et fraisage CNC dans la production en petites séries de pièces en aluminium
Les processus de tournage et de fraisage CNC sont la base de la production moderne de pièces en aluminium en petites séries. Ces technologies permettent la fabrication précise de formes complexes tout en maintenant une haute qualité de surface. Le tournage CNC est idéal pour les pièces à symétrie de révolution, tandis que le fraisage permet de créer des géométries plus complexes.

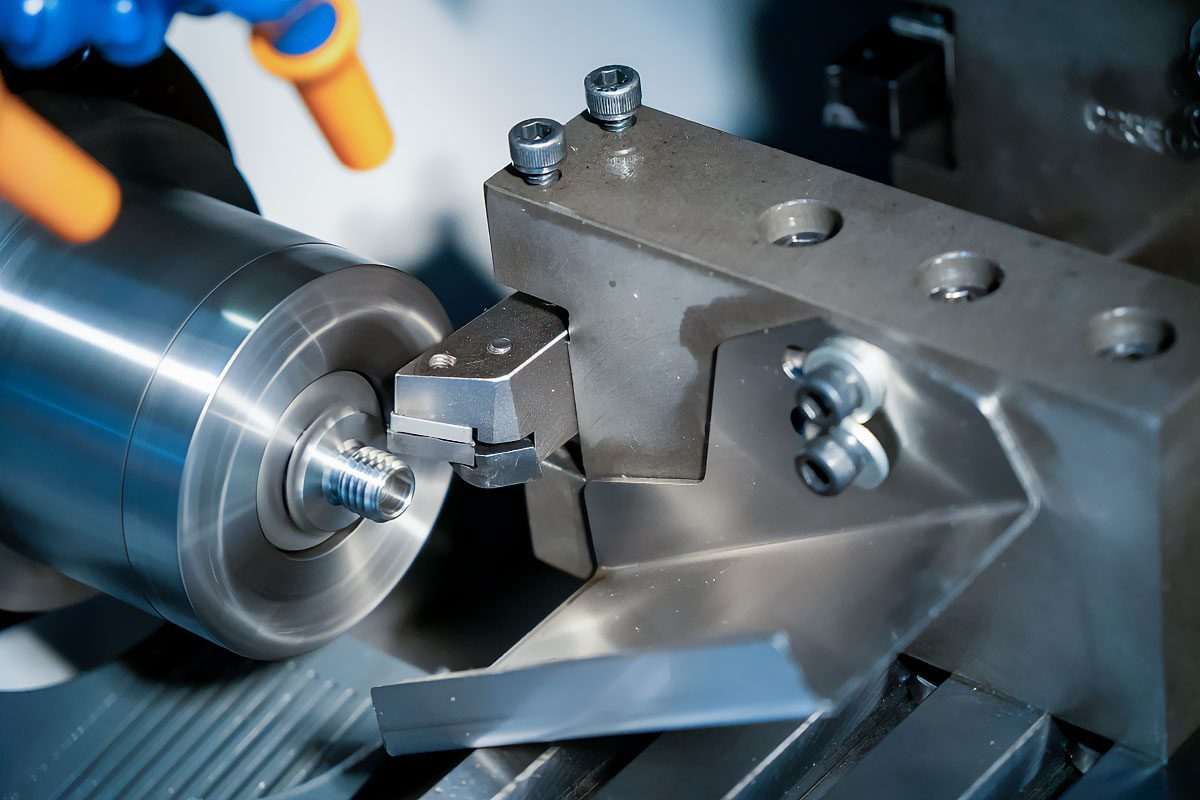

Spécificités du tournage CNC de pièces en aluminium
Le tournage CNC de l’aluminium nécessite une approche spécifique en raison des propriétés du matériau. Ce processus consiste à faire tourner la pièce autour de son axe tandis que l’outil de coupe reste fixe. Cette méthode est adaptée à la production d’arbres, de douilles et de composants cylindriques.
L’aluminium se comporte différemment de l’acier et d’autres métaux lors du tournage. Sa température de fusion plus basse exige des paramètres de coupe appropriés. Une température trop élevée peut entraîner la fusion des copeaux et leur adhérence à l’outil, ce qui dégrade la qualité de la surface.
Le choix des outils de coupe est essentiel. Les plaquettes en carbure cémenté avec revêtements diamantés sont les plus performantes pour le tournage de l’aluminium. La géométrie de l’arête doit assurer une évacuation efficace des copeaux et minimiser les forces de coupe.
Conseil : Lors du tournage de l’aluminium, il est préférable d’utiliser des vitesses de coupe plus élevées et une faible profondeur de coupe, ce qui évite la formation de bavures sur le tranchant.
Le contrôle numérique permet d’automatiser la production. Les programmes CNC définissent les trajectoires de l’outil, la vitesse de rotation et l’avance. Les tours CNC modernes sont équipés de systèmes de changement d’outils automatique, ce qui réduit le temps de préparation de la machine.
Fraisage CNC dans la production de pièces en aluminium
Le fraisage CNC est une méthode complémentaire d’usinage de l’aluminium, utile pour la production de composants aux formes complexes. Contrairement au tournage, l’outil effectue un mouvement de rotation, tandis que la matière reste immobile ou se déplace linéairement.
L’usinage de l’aluminium se caractérise par :
- La possibilité d’usiner dans plusieurs axes simultanément,
- Une haute précision dimensionnelle atteignant les micromètres,
- La capacité de créer des profils et des poches complexes.
Les fraiseuses CNC utilisées dans la production en petites séries utilisent souvent des systèmes de contrôle avancés. Ils permettent la réalisation d’opérations complexes sans avoir à reconfigurer la machine. Les centres d’usinage multi-axes permettent un usinage complet de la pièce en une seule fixation, ce qui élimine les erreurs liées aux fixations multiples.
Le refroidissement joue un rôle clé dans le processus de fraisage de l’aluminium. L’éthanol, en tant que liquide de refroidissement, s’évapore rapidement, laissant des pièces sèches prêtes pour un usinage ultérieur. Le système de lubrification minimale (MQL) dose précisément le liquide de refroidissement directement dans la zone de coupe.
La programmation optimale des trajectoires d’outils influence l’efficacité du fraisage. Les systèmes CAM modernes permettent d’optimiser les trajectoires d’outils, réduisant le temps d’usinage et garantissant une haute qualité de surface. Des stratégies telles que le fraisage trochoïdal permettent d’accélérer considérablement le processus de production de pièces en aluminium.
Précision et qualité pour les petites séries de production
La production en petites séries de pièces en aluminium nécessite une approche particulière en matière de précision et de qualité. Contrairement à la production de masse, chaque pièce fait l’objet d’un contrôle rigoureux. Les technologies CNC modernes permettent d’obtenir une tolérance dimensionnelle de ±0,0002″ (±0,00508 mm), ce qui est essentiel pour un ajustement parfait requis.
Systèmes avancés de contrôle qualité
L’intégration de systèmes de contrôle qualité dans le processus d’usinage CNC garantit la conformité des composants aux normes requises. Les machines CNC modernes disposent de systèmes de mesure avancés qui surveillent l’usinage en temps réel.
Les machines de mesure tridimensionnelle (MMT) jouent un rôle clé dans le contrôle de la précision dimensionnelle. Elles permettent des mesures précises de formes complexes, détectant même les plus petits écarts. Le contrôle qualité devient une partie intégrante du processus de production, et non seulement une étape finale.
La simulation du processus d’usinage avant le début de la production permet de détecter d’éventuelles erreurs. Les logiciels CAO/FAO permettent d’analyser les trajectoires d’outils et les paramètres de coupe, réduisant ainsi le risque d’erreurs lors de l’usinage réel.
Conseil : Dans la production en petites séries, il est conseillé d’utiliser la méthode de la première pièce (FAI – First Article Inspection), où la première pièce fait l’objet d’un contrôle détaillé avant le début de la série complète.
Les systèmes modernes de contrôle qualité utilisent des technologies de vision. Des caméras haute résolution détectent les défauts de surface invisibles à l’œil nu. Les systèmes d’inspection automatiques sont efficaces pour le contrôle de pièces aux formes complexes.
Optimisation des paramètres d’usinage
Le choix des paramètres d’usinage influence la qualité des pièces en aluminium. La vitesse de coupe, la profondeur de coupe et l’avance doivent être adaptées à l’alliage d’aluminium spécifique et à la géométrie de la pièce usinée.
Des paramètres inappropriés peuvent entraîner un empilement sur l’outil ou une surchauffe du matériau. Des réglages optimaux garantissent une évacuation efficace des copeaux et réduisent l’usure des outils.
Les alliages d’aluminium de la série 6XXX, caractérisés par une bonne usinabilité, sont souvent utilisés dans la production en petites séries. Ils permettent d’obtenir une haute qualité de surface tout en maintenant l’efficacité du processus.
Les forces de coupe lors de l’usinage de l’aluminium devraient être inférieures à celles des alliages ferreux. La réduction des forces de coupe diminue la pression sur le matériau jusqu’à 70 % par rapport à l’usinage de l’acier, ce qui permet de préserver son intégrité.
Le refroidissement et la lubrification jouent un rôle clé dans la qualité de surface :
- Choix du liquide de coupe approprié pour l’usinage de l’aluminium.
- Utilisation d’un système de lubrification par brouillard minimal (MQL).
- Utilisation d’éthanol comme liquide de refroidissement pour obtenir des pièces sèches.
Le bridage des pièces a une influence significative sur la précision de l’usinage. Un bridage stable limite les vibrations, ce qui est particulièrement important pour les pièces en aluminium à parois minces. Les tables à vide assurent une pression uniforme, empêchant la déformation du matériau.
Usinage multi-axes pour géométries complexes
La production en petites séries comprend souvent des pièces aux formes complexes. Les centres d’usinage multi-axes permettent de réaliser de tels composants en un seul bridage.
L’usinage multi-axes élimine la nécessité de brider la pièce à plusieurs reprises, ce qui augmente la précision dimensionnelle. Chaque re-bridage peut introduire des erreurs qui s’accumulent dans le produit fini. L’usinage en un seul bridage améliore la cohérence dimensionnelle.
Les centres d’usinage 5 axes permettent l’accès de l’outil aux zones difficiles d’accès. L’inclinaison de l’outil par rapport à la surface usinée améliore la qualité de surface et prolonge la durée de vie des outils de coupe.
Avantages de l’usinage multi-axes :
- Possibilité d’usiner des contre-dépouilles et des profils complexes.
- Réduction du nombre d’opérations et de changements de configuration de la machine.
- Réduction du temps de production tout en maintenant une haute qualité.
Les centres d’usinage modernes disposent de systèmes automatiques de changement d’outils et de systèmes de commande avancés. Le changement automatique d’outils limite l’intervention de l’opérateur, augmentant la répétabilité du processus et réduisant les temps d’arrêt.
L’usinage CNC multi-axes permet également de créer des formes organiques complexes qui ne seraient pas réalisables par des méthodes traditionnelles. Ceci est particulièrement important dans la production en petites séries, où chaque pièce nécessite une approche individuelle.
Flexibilité de conception et de production
La flexibilité est un avantage clé de la production en petites séries de pièces en aluminium utilisant la technologie CNC. Contrairement à la production de masse, les petites séries permettent d’adapter rapidement le processus aux exigences changeantes et d’apporter des modifications sans coûts importants. Les machines CNC permettent de reconfigurer immédiatement la production en modifiant le programme, sans avoir à reconstruire la ligne ou à changer d’outils.
Prototypage rapide et amélioration itérative
Production CNC en petites séries s’intègre parfaitement dans le concept de prototypage rapide. La fabrication d’un petit nombre de pièces en aluminium permet de tester le projet avant la production complète. Ce processus permet de détecter les problèmes potentiels et d’apporter des corrections.
L’approche itérative de la conception est une norme dans l’industrie moderne. La première version d’un produit est rarement la version finale. La production CNC en petites séries permet de créer des versions successives du prototype avec les modifications apportées, ce qui rapproche le projet de sa forme optimale.
Conseil : Lors de l’amélioration itérative des pièces en aluminium, il est conseillé de conserver tous les programmes CNC pour chaque version du prototype, ainsi que la documentation des modifications. Cela facilite le suivi de l’évolution du projet et permet de revenir aux solutions antérieures si nécessaire.
La flexibilité de conception permet également de réagir rapidement aux commentaires des utilisateurs. Lorsque des suggestions d’amélioration sont formulées, les modifications peuvent être apportées immédiatement, sans avoir à attendre l’épuisement des stocks.
La technologie CNC assure également une mise à l’échelle facile de la production. En cas de demande accrue pour un élément donné, la taille des lots peut être augmentée. Si la demande diminue, la production peut être réduite sans générer de coûts inutiles.
Adaptation aux besoins individuels du client
La production CNC en petites séries est idéale pour la fabrication de pièces adaptées aux exigences individuelles. Chaque produit peut être unique, ce qui n’est pas possible en production de masse.
La personnalisation des produits devient de plus en plus populaire. Les attentes en matière d’adaptation précise aux besoins spécifiques augmentent, et la production CNC en petites séries permet de répondre à ces exigences sans augmentation des coûts.
Avantages de la production personnalisée pour le client :
- Possibilité d’apporter des modifications à chaque commande,
- Production de pièces aux dimensions non standard,
- Fabrication de pièces de rechange pour les anciens équipements dont la production a été arrêtée.
La flexibilité de production comprend également la possibilité de combiner différentes opérations d’usinage dans un seul processus. Les centres CNC modernes effectuent à la fois le tournage et le fraisage, éliminant ainsi la nécessité de déplacer la pièce entre les machines.
La production CNC en petites séries permet une gestion efficace des stocks. Au lieu de stocker de grandes quantités de produits finis, il est possible de les produire au fur et à mesure, en fonction de la demande actuelle. Cette approche réduit les coûts de stockage et le risque de surstockage.
Adaptation aux conditions changeantes du marché
Le marché évolue dynamiquement. Les tendances, les préférences et les exigences techniques peuvent évoluer rapidement. La production CNC en petites séries permet de s’adapter à ces changements presque instantanément.
La flexibilité de production permet de passer rapidement à de nouveaux produits en réponse aux besoins du marché. Ce processus ne nécessite pas d’investissements importants dans de nouvelles lignes ou de nouveaux outils. Il suffit d’élaborer un nouveau programme CNC et, éventuellement, de changer les fixations.
Avantages de la production CNC adaptative :
- Réaction rapide aux nouvelles tendances du marché,
- Possibilité de tester de nouveaux produits sans investissements financiers importants,
- Réduction du risque lors de l’introduction d’innovations.
La flexibilité permet également de collaborer avec différents fournisseurs de matériaux. En cas de problèmes de disponibilité d’un alliage d’aluminium spécifique, il est possible d’adapter rapidement le processus à un autre matériau. Cela ne nécessite qu’une modification des paramètres d’usinage, sans avoir à modifier l’ensemble de la production.
Les systèmes avancés de CAO/FAO permettent d’apporter rapidement des modifications aux conceptions et de générer de nouveaux programmes CNC. Ce processus peut être partiellement automatisé, ce qui réduit encore le temps d’adaptation de la production aux nouvelles exigences.
La flexibilité de production a également une importance économique. La production CNC en petites séries permet une utilisation optimale des ressources disponibles. Les machines peuvent travailler sur différents éléments, ce qui augmente leur efficacité et réduit le temps de retour sur investissement.
Techniques de fraisage et de tournage CNC pour les éléments en aluminium
Les techniques avancées d’usinage CNC de l’aluminium nécessitent une approche spécialisée, prenant en compte les propriétés uniques de ce matériau. Les méthodes modernes de fraisage et de tournage CNC garantissent une haute précision et une excellente qualité de surface, ce qui est particulièrement important dans la production en petites séries. Le choix approprié des paramètres de coupe, des outils et des stratégies d’usinage influence l’efficacité de l’ensemble du processus.
Techniques avancées de fraisage de l’aluminium
Le fraisage à grande vitesse (HSM – High-Speed Machining) est une révolution dans l’usinage de l’aluminium. Cette technique utilise des vitesses de broche allant jusqu’à 40 000 tr/min. Ces vitesses élevées permettent une coupe plus efficace avec une charge réduite sur l’outil.
Le fraisage à grande vitesse augmente l’efficacité de la production. Une vitesse de coupe plus élevée réduit le temps d’usinage, ce qui est important pour les petites séries. De plus, il améliore la qualité de la surface, réduisant la nécessité d’un usinage de finition supplémentaire.
- Temps de cycle de production plus court grâce à une vitesse de coupe plus élevée,
- Forces de coupe plus faibles permettant l’usinage d’éléments à parois minces,
- Meilleure qualité de surface, réduisant le besoin d’opérations supplémentaires.
Le fraisage trochoïdal est une autre méthode innovante. Il consiste à guider l’outil sur une trajectoire hélicoïdale, ce qui assure un angle d’enroulement constant et réduit la charge sur l’outil. Cela permet un fraisage plus profond des rainures et des poches.
Conseil : Lors du fraisage de l’aluminium, il est préférable d’utiliser des outils avec des revêtements TiB2 (diborure de titane) ou ZrN (nitrure de zirconium). Ils protègent les tranchants contre le collage de l’aluminium, ce qui prolonge leur durée de vie et améliore la qualité de la surface usinée.
Le fraisage d’angle est utilisé pour créer des rainures et des encoches sous différents angles. L’axe de rotation de l’outil est incliné par rapport à la surface usinée, ce qui permet d’obtenir des formes complexes.
Le fraisage de profil s’effectue en trois étapes : ébauche, semi-finition et finition. Ce processus est utilisé pour la production d’éléments aux formes complexes. Chaque étape nécessite un outil et des paramètres de coupe différents, ce qui garantit une qualité finale optimale.
Techniques spécialisées de tournage de l’aluminium
Le tournage CNC de l’aluminium nécessite une approche précise. Contrairement au fraisage, lors du tournage, la pièce à usiner tourne et l’outil de coupe reste immobile ou se déplace linéairement.
Le dressage (facing) permet d’obtenir des surfaces frontales parfaitement planes. Ce processus consiste à enlever de la matière perpendiculairement à l’axe de rotation.
Leणाऱ्या longitudinal est utilisé pour façonner des éléments cylindriques. L’outil se déplace parallèlement à l’axe de rotation, réduisant le diamètre de la pièce à usiner. Cette technique garantit une grande précision dimensionnelle.
- Leणाऱ्या de filetages permet de réaliser des filetages externes précis,
- Leणाऱ्या de rainures permet de créer des gorges et des retraits,
- Leणाऱ्या de cônes permet d’obtenir des éléments de diamètre variable.
Leणाऱ्या sur tours verticaux est efficace pour les pièces volumineuses et lourdes. Dans cette méthode, la broche est fixée verticalement et la pièce à usiner se déplace de haut en bas. Cette technique est utilisée pour les opérations unilatérales et lorsque le porte-à-faux de la pièce pose problème.
Leणाऱ्या sur tours horizontaux permet d’effectuer des opérations d’usinage complexes grâce à l’utilisation de plusieurs têtes d’outils. La gravité facilite l’évacuation des copeaux, ce qui est important pour l’usinage de l’aluminium, où une évacuation efficace des copeaux affecte la qualité de la surface.
Optimisation des paramètres d’usinage de l’aluminium
Le choix approprié des paramètres de coupe affecte la qualité et l’efficacité de l’usinage. La vitesse de coupe, l’avance et la profondeur de coupe doivent être adaptées au type d’alliage d’aluminium et à la géométrie de la pièce.
La vitesse de coupe de l’aluminium doit être nettement plus élevée que celle de l’acier. Les vitesses élevées empêchent l’accumulation de matière sur le tranchant de l’outil et limitent le réchauffement du matériau. Pour la plupart des alliages d’aluminium, des vitesses comprises entre 500 et 1000 m/min sont recommandées.
L’avance de l’outil dépend du type d’opération. L’usinage brut nécessite des valeurs d’avance plus importantes, allant jusqu’à 2,00 mm/tr, tandis que l’usinage de finition nécessite des valeurs plus faibles (0,05-0,20 mm/tr), ce qui améliore la qualité de la surface.
La géométrie des outils de coupe joue un rôle important dans l’usinage de l’aluminium :
- Le nombre de rainures dans la fraise affecte l’évacuation des copeaux,
- Un angle d’hélice de 35° ou 40° est efficace pour l’usinage brut,
- Un angle d’hélice de 45° offre des conditions optimales pour les opérations de finition.
Le refroidissement est essentiel pour maintenir une haute qualité de surface. L’usinage à sec peut provoquer l’accumulation de matière sur le tranchant de l’outil. Il est recommandé d’utiliser des huiles minérales comme fluides de coupe. Éviter les fluides contenant du soufre ou du chlore permet d’éviter la décoloration de l’aluminium.
La technique de lubrification minimale (MQL) utilisant de l’éthanol comme fluide de refroidissement est efficace pour l’usinage de l’aluminium. L’éthanol s’évapore rapidement, laissant les pièces sèches prêtes pour un usinage ultérieur. Ce système garantit un dosage précis du fluide de refroidissement directement dans la zone de coupe.
Applications industrielles de l’usinage CNC de pièces en aluminium
Les pièces en aluminium fabriquées par usinage CNC trouvent leur application dans de nombreux secteurs industriels. La polyvalence de l’aluminium en tant que matériau de construction, combinée à la précision de l’usinage CNC, ouvre un large éventail de possibilités d’application. La production en petites séries de composants en aluminium est particulièrement appréciée dans les industries exigeant une haute qualité et une flexibilité de production. Les techniques modernes d’usinage CNC permettent de fabriquer des pièces à géométrie complexe, répondant aux exigences rigoureuses de divers secteurs industriels.
Industrie aéronautique et spatiale
Le secteur aéronautique et spatial impose des exigences exceptionnellement élevées aux composants structurels. Les pièces en aluminium usinées par CNC sont idéales pour ces applications en raison de leur rapport résistance/poids favorable. Des composants légers mais robustes contribuent à la réduction de la masse des aéronefs, ce qui se traduit par une consommation de carburant plus faible.
La production CNC en petites séries convient parfaitement à l’industrie aéronautique, où les séries de production sont limitées et les exigences de qualité élevées. Des éléments tels que les supports, les fixations ou les composants des systèmes de commande doivent présenter une précision d’exécution maximale.
- Éléments structurels du fuselage et des ailes,
- Composants des systèmes de commande de vol,
- Pièces de moteurs d’avion à géométrie complexe.
Conseil : Lors de la conception de pièces en aluminium pour l’industrie aéronautique, il est conseillé de prendre en compte les alliages de la série 7XXX, qui se caractérisent par leur haute résistance et leur bonne usinabilité.
L’industrie spatiale impose des exigences encore plus élevées que l’aéronautique. Les composants doivent non seulement être légers et robustes, mais aussi résister aux conditions extrêmes de l’espace. L’usinage CNC permet de fabriquer des pièces d’une précision maximale, répondant à ces critères.
Les pièces en aluminium sont utilisées dans la construction de satellites, où la minimisation de la masse est essentielle. L’usinage CNC de précision permet la production de composants complexes à haute rigidité et faible poids. Grâce à l’optimisation topologique, il est possible d’obtenir des géométries difficiles à réaliser par les méthodes de fabrication traditionnelles.
Industrie automobile et des transports
Le secteur automobile utilise intensivement les pièces en aluminium usinées par CNC. La réduction de la masse des véhicules tout en maintenant une haute résistance des composants fait de l’aluminium un matériau de construction idéal. La production CNC en petites séries est particulièrement précieuse pour les véhicules de luxe, les voitures de sport et les prototypes, où les séries de production sont limitées.
Les composants du groupe motopropulseur, tels que les arbres, les boîtiers de transmission ou les suspensions, sont souvent fabriqués en aluminium à l’aide de la technologie CNC. La précision de ces composants influe sur les performances et la fiabilité des véhicules. La production en petites séries permet d’apporter rapidement des modifications de conception, ce qui est important pour le développement de nouveaux modèles.
L’industrie du transport, comprenant le ferroviaire, le maritime et l’aérien, utilise également des composants en aluminium usinés par CNC. Ils sont utilisés dans les systèmes de freinage, les systèmes de direction et les structures de support. La résistance à la corrosion de l’aluminium est particulièrement appréciée dans les applications maritimes, où les composants sont exposés à un environnement agressif.
- Composants de systèmes de freinage de précision,
- Composants de suspension de véhicules,
- Pièces de moteur assurant une dissipation thermique efficace.
Industrie médicale et électronique
Le secteur médical exige une précision exceptionnelle et des matériaux de haute qualité. Les composants en aluminium usinés par CNC sont utilisés dans la fabrication d’équipements médicaux, d’instruments chirurgicaux et de composants d’implants. La biocompatibilité de l’aluminium et sa capacité à être stérilisé en font un matériau adapté à de nombreuses applications médicales.
La production CNC en petites séries est efficace dans le secteur médical, où des composants personnalisés, adaptés aux besoins individuels des patients, sont souvent nécessaires. L’usinage CNC permet de produire des éléments précis avec une géométrie complexe, qui s’adaptent parfaitement à l’anatomie du patient.
L’industrie électronique utilise intensivement l’aluminium en raison de sa conductivité thermique et électrique. Les dissipateurs thermiques, les boîtiers d’appareils électroniques et les composants structurels sont souvent fabriqués à partir de ce matériau par CNC. L’aluminium dissipe efficacement la chaleur, ce qui est crucial pour la fiabilité des appareils électroniques.
- Boîtiers d’appareils médicaux assurant la stérilité,
- Dissipateurs thermiques pour composants électroniques de forte puissance,
- Éléments mécaniques de précision pour appareils de mesure.
L’aluminium est également apprécié pour ses propriétés de blindage. Les boîtiers fabriqués dans ce matériau peuvent bloquer efficacement les interférences électromagnétiques, ce qui est important pour les appareils électroniques sensibles. L’usinage CNC permet la production de boîtiers complexes qui protègent les composants internes contre les interférences externes.
La production CNC en petites séries de composants en aluminium est particulièrement efficace pour le prototypage d’appareils électroniques et pour les petites séries de production. Elle permet des modifications de conception rapides, ce qui est important dans le secteur électronique en évolution rapide.
Stratégies de réduction des coûts dans la production en petites séries à l’aide de la CNC
L’optimisation des coûts dans la production en petites séries de composants en aluminium représente un défi majeur pour les entreprises modernes. Une gestion efficace des dépenses tout en maintenant une haute qualité nécessite la mise en œuvre de stratégies réfléchies. Les données les plus récentes du début de 2025 indiquent l’importance croissante de l’optimisation des processus CNC dans la production en petites séries. Une approche appropriée de la conception, de la sélection des matériaux et de l’organisation de la production peut réduire les coûts sans compromettre la qualité des produits finis.
Conception orientée vers la fabrication (DFM)
La conception orientée vers la fabrication (Design for Manufacturing) constitue la base de la réduction des coûts dans l’usinage CNC en petites séries. La simplification de la géométrie des composants en aluminium réduit le temps d’usinage, diminue l’usure des outils et abaisse les coûts de production.
Le remplacement de surfaces complexes et ondulées par des plans simples ou des courbes de base réduit le temps d’usinage. De même, l’utilisation de trous de plus grand diamètre (par exemple, 5 mm au lieu de 1 mm), lorsque la fonctionnalité le permet, réduit le risque de rupture de l’outil et raccourcit le temps de production.
- Remplacement des poches profondes (30 mm) par des poches moins profondes (10 mm),
- Éviter les contre-dépouilles nécessitant des outils spécialisés,
- Conception d’éléments symétriques facilitant l’usinage avec moins de fixations.
Conseil : Lors de la conception d’éléments en aluminium, il est conseillé de consulter l’équipe d’ingénierie dès les premières étapes. Des technologues expérimentés peuvent proposer des modifications qui réduiront les coûts de production sans affecter la fonctionnalité de l’élément.
L’optimisation de l’épaisseur des parois et de la profondeur des poches affecte les coûts d’usinage. Les parois minces et les poches profondes prolongent le temps de production et peuvent provoquer des vibrations et des déformations des outils. Cela peut entraîner des imprécisions et une usure plus rapide des outils.
Le maintien d’une épaisseur de paroi uniforme au lieu de sections transversales variables simplifie le processus d’usinage. Au lieu d’une paroi d’une épaisseur variant de 1 mm à 2 mm, il est préférable d’utiliser une paroi uniforme de 2 mm d’épaisseur. De même, pour un outil de 10 mm de diamètre, la profondeur de la poche ne doit pas dépasser 40 mm.
L’utilisation de composants standard au lieu de pièces non standard contribue à la réduction des coûts. Les éléments standard éliminent la nécessité de créer des outils spécialisés et réduisent le temps de programmation des machines CNC.
Optimisation des processus de production
Une planification efficace des processus de production est essentielle pour réduire les coûts dans la production CNC en petites séries. Une organisation du travail appropriée et une optimisation des trajectoires d’outils peuvent réduire le temps d’usinage et diminuer l’usure des outils.
La production par lots est une stratégie efficace de réduction des coûts. La répartition des coûts de préparation de la machine sur un plus grand nombre d’éléments réduit le coût unitaire. Au lieu de produire 10 pièces séparément, il est préférable de les réaliser en un seul lot, ce qui réduit les coûts de réglage de la machine et le temps de production.
La combinaison de commandes similaires en un seul lot permet une optimisation supplémentaire. Les éléments nécessitant les mêmes outils ou les mêmes réglages de machine peuvent être usinés simultanément, ce qui réduit la nécessité de reconfigurer fréquemment les machines.
- Planification de la production pour minimiser les temps d’arrêt,
- Regroupement des éléments nécessitant des outils similaires,
- Optimisation du calendrier pour maximiser l’efficacité.
La mise en œuvre de trajectoires d’outils avancées et de techniques de programmation CNC modernes peut réduire considérablement le temps d’usinage sans affecter la qualité. Le fraisage trochoïdal et le fraisage à haut rendement (HEM) permettent un enlèvement de matière plus rapide et prolongent la durée de vie des outils.
L’entretien régulier des machines CNC contribue également à la réduction des coûts. Des machines bien entretenues fonctionnent plus efficacement, produisent des pièces de meilleure qualité et tombent moins souvent en panne, ce qui minimise les temps d’arrêt coûteux.
Approche stratégique des matériaux et des outils
Le choix des matériaux et des outils appropriés a un impact direct sur les coûts de production. Une approche stratégique des achats et une optimisation de l’utilisation des matériaux permettent de réaliser des économies.
Le choix d’alliages d’aluminium standard plutôt que de matériaux spécialisés réduit les coûts des matières premières. Les alliages de la série 6XXX, tels que le 6061-T6, offrent une bonne usinabilité, sont facilement disponibles et coûtent moins cher que les alliages plus avancés.
L’approvisionnement local en matériaux peut réduire considérablement les coûts de transport et les délais d’attente. La collaboration avec des fournisseurs locaux d’aluminium permet des livraisons plus rapides et une plus grande flexibilité dans le calendrier de production.
- Choix de matériaux offrant une bonne usinabilité, ce qui réduit l’usure des outils,
- Optimisation de la disposition des pièces sur le matériau brut pour minimiser les déchets,
- Standardisation des outils utilisés pour différents projets.
Une gestion efficace des outils de coupe contribue également à la réduction des coûts. La standardisation des outils limite les stocks et simplifie le processus de préparation de la machine. Au lieu d’utiliser des outils différents pour chaque projet, il est préférable d’utiliser un ensemble standard qui convient à de nombreuses applications.
Conseil : Lors de la planification de l’usinage CNC, il est conseillé d’utiliser des outils avec une géométrie de goujure variable. Ils améliorent l’évacuation des copeaux, ce qui permet d’utiliser des paramètres de coupe plus élevés sans risque d’endommager l’outil ou la pièce usinée.
L’optimisation des stratégies d’usinage peut également entraîner des économies significatives. Des techniques telles que le surfaçage avec un minimum de surépaisseur ou l’utilisation de l’usinage à haut rendement (HEM) permettent de réduire le temps d’usinage et de prolonger la durée de vie des outils.
La mise en œuvre d’une philosophie d’amélioration continue et de pratiques de fabrication lean conduit à une réduction systématique des coûts. L’analyse régulière des processus, l’élimination du gaspillage et la mise en œuvre de méthodes d’amélioration de l’efficacité contribuent à l’optimisation à long terme des coûts de production en petites séries de pièces en aluminium par CNC.
Résumé
La production en petites séries de pièces en aluminium par technologie CNC joue un rôle clé dans l’industrie moderne. La précision et la qualité obtenues lors de l’usinage CNC rendent cette méthode parfaitement adaptée à la fabrication de composants à géométrie complexe.
La flexibilité de conception et de production permet une adaptation rapide aux exigences changeantes du marché et aux besoins individuels. Les techniques avancées de fraisage et de tournage CNC, telles que l’usinage à grande vitesse ou le fraisage trochoidal, permettent d’obtenir des surfaces de haute qualité et de réduire le temps de production.
Leur large utilisation dans l’aérospatiale, l’automobile, la médecine et l’électronique souligne la polyvalence de cette technologie. Les stratégies de réduction des coûts, comprenant la conception orientée vers la production, l’optimisation des processus et le choix approprié des matériaux et des outils, permettent une fabrication économique même de petites séries.
Dans une industrie en évolution rapide, la production en petites séries de pièces en aluminium par CNC offre une combinaison optimale de qualité, de flexibilité et de rentabilité, ce qui en fait une direction clé pour le développement de la production moderne.
