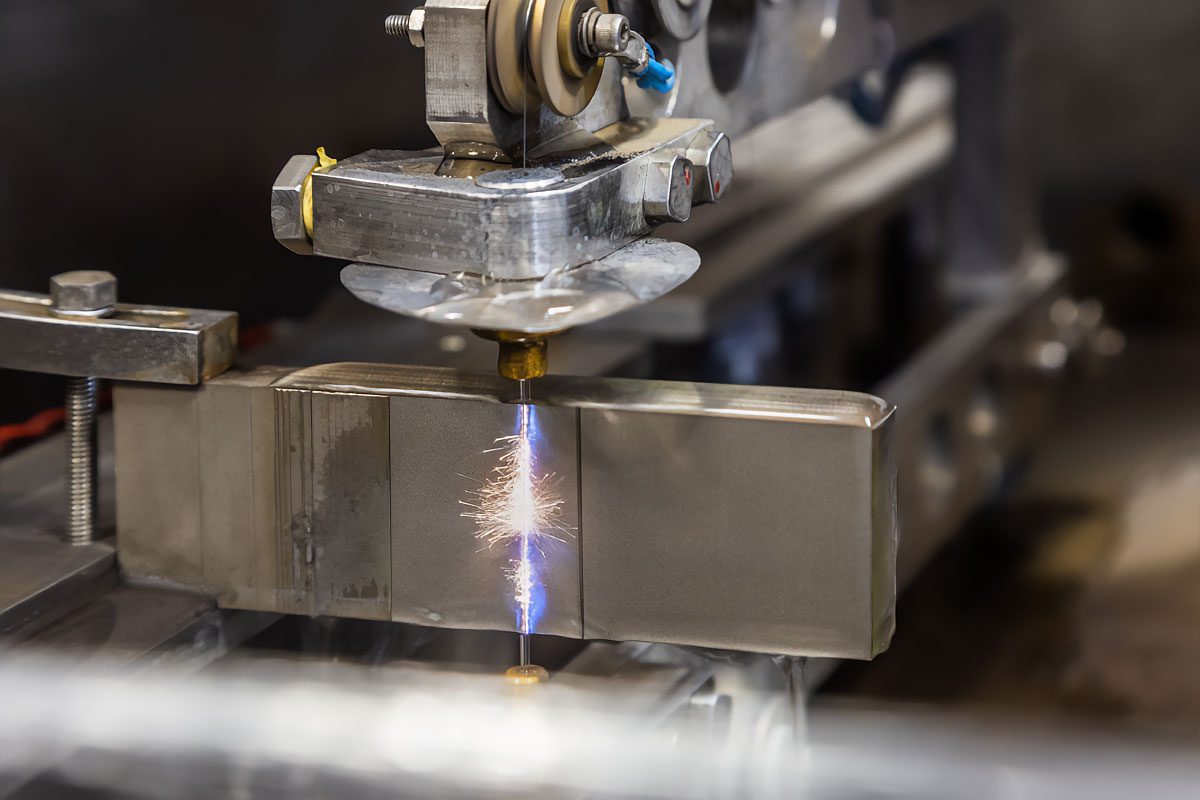

L’électroérosion à fil (WEDM) est une technologie d’usinage avancée qui permet de découper avec précision les matériaux conducteurs d’électricité à l’aide d’un jet électrique. Cette méthode permet de réaliser des projets complexes et d’usiner des pièces de très haute dureté tout en maintenant une grande précision dimensionnelle.
Le processus WEDM utilise un fil métallique fin guidé à travers la pièce à usiner, généralement immergée dans un réservoir de liquide diélectrique, le plus souvent de l’eau déminéralisée. Le fil agit comme une électrode et, pendant l’usinage, il n’entre pas en contact direct avec le matériau. Lorsque la tension entre les électrodes augmente, l’intensité du champ électrique s’accroît, ce qui entraîne la rupture du diélectrique et la création d’un arc électrique. L’énergie de cet arc retire de la matière de la surface usinée.
La technologie WEDM permet d’usiner efficacement des matériaux très durs ainsi que des matériaux délicats qui ne conviennent pas aux méthodes de coupe conventionnelles. Elle permet l’usinage de précision d’aciers à outils d’une dureté allant jusqu’à 64 HRC. Cette solution est particulièrement efficace pour la création de formes et de contours complexes, dont la réalisation serait difficile, voire impossible, par d’autres méthodes. L’absence d’interactions mécaniques pendant l’usinage permet d’éviter les déformations et les dommages à la surface du matériau.
Précision et exactitude du WEDM dans la production de pièces aux formes complexes
L’électroérosion à fil est une méthode d’usinage moderne qui permet d’atteindre une grande précision dans la fabrication de pièces complexes. La technologie permet d’obtenir une précision de l’ordre de ±0,001 mm, et dans certains cas même ±0,0001 mm. Une telle précision rend le WEDM indispensable dans les industries exigeant la plus haute qualité et une répétabilité précise.
Le processus d’électroérosion utilise un fil fin servant d’électrode, qui se déplace selon un chemin programmé, retirant de la matière par une série de décharges électriques. L’absence de contact direct entre l’outil et la pièce usinée élimine le risque de déformations mécaniques, ce qui est crucial pour la production de composants délicats.
Création de géométries complexes
L’électroérosion à fil permet de fabriquer des formes complexes, difficiles à obtenir avec les méthodes d’usinage conventionnelles. La technologie permet de découper avec précision des coins internes vifs, des parois fines et des détails fins.
Les applications du WEDM comprennent :
- des profils d’engrenages de formes non standard, y compris des engrenages internes,
- des pièces à profil hélicoïdal, telles que des outils de coupe avec des rainures en spirale,
- des pièces aux contours multi-axes et aux surfaces courbes,
- des micro-pièces nécessitant des détails formés avec précision.
L’intégration avec les systèmes CNC permet à l’électroérosion à fil de programmer avec précision les trajectoires de coupe, ce qui permet de réaliser des projets complexes selon les spécifications. L’automatisation du processus augmente l’efficacité, réduit le risque d’erreurs et garantit une production de haute qualité.
Anecdote : L’électroérosion à fil peut utiliser des fils d’un diamètre de seulement 0,02 mm, ce qui permet de créer des microstructures et des détails très fins, impossibles à obtenir par d’autres méthodes d’usinage.
Répétabilité et stabilité du processus
L’électroérosion à fil (WEDM) se caractérise par une répétabilité exceptionnelle du processus. Les machines d’électroérosion atteignent une précision de l’ordre de ±0,002 mm, ce qui est dû au contrôle précis des servomoteurs du fil et des alimentations électriques régulant les décharges électriques.
La stabilité du processus est d’une importance capitale dans la production en série, où chaque élément doit satisfaire des exigences de qualité identiques. Grâce à cette répétabilité, l’électroérosion à fil trouve son application dans les industries aérospatiale, médicale et électronique.
La précision du processus dépend de nombreux facteurs qui peuvent être optimisés pour obtenir les meilleurs résultats. Les paramètres clés influençant la précision de l’usinage sont le courant d’impulsion, la largeur de l’impulsion et l’intervalle entre les impulsions. Un réglage approprié de ces valeurs permet d’obtenir un processus d’électroérosion stable et efficace.
La maintenance régulière des machines WEDM, y compris l’étalonnage des systèmes de commande, contribue au maintien d’une haute précision. Le nettoyage des surfaces des guides et des vis empêche l’influence des dépôts et des corps étrangers sur la précision de l’usinage.
Qualité de surface et élimination de l’usinage secondaire
L’électroérosion à fil permet d’obtenir une surface exceptionnellement lisse, souvent meilleure qu’avec les méthodes d’usinage conventionnelles. La rugosité de surface peut atteindre une valeur de Ra 0,2 micromètre ou moins, ce qui élimine la nécessité d’opérations de finition supplémentaires.
La haute qualité de surface revêt une importance particulière pour les éléments en contact, où un ajustement précis influence la fonctionnalité de l’ensemble du mécanisme. Les surfaces lisses réduisent la friction, ce qui se traduit par une durée de vie plus longue et une meilleure efficacité de fonctionnement des appareils.
Le processus d’électroérosion génère une quantité minimale de chaleur, ce qui limite le risque de dommages thermiques des éléments usinés. Ceci est particulièrement avantageux pour les matériaux sensibles aux températures élevées, où les méthodes d’usinage traditionnelles pourraient entraîner des changements structurels et une détérioration des propriétés mécaniques.
L’absence de nécessité d’usinage secondaire se traduit par une économie de temps et de coûts de production. Les éléments fabriqués par électroérosion à fil ne nécessitent souvent ni rectification ni polissage, ce qui réduit le temps de réalisation des commandes et augmente l’efficacité des processus de production.
Conseil : Lors de la conception de pièces à usiner par WEDM, il convient de tenir compte du rayon intérieur minimal, qui dépend du diamètre du fil utilisé. Les fils standard ont un diamètre de 0,1 à 0,3 mm, ce qui permet d’obtenir des rayons intérieurs de 0,05 à 0,15 mm.
Application de l’électroérosion à fil dans l’industrie médicale et dentaire
Les industries médicale et dentaire exigent des composants précis et fiables qui doivent satisfaire des normes strictes de sécurité et de fonctionnalité. L’électroérosion à fil (WEDM) constitue une technologie clé dans la production d’appareils médicaux avancés, offrant la possibilité de créer des éléments complexes à partir de matériaux biocompatibles.
La technologie WEDM permet d’atteindre des tolérances de l’ordre de quelques microns, ce qui est essentiel pour la production de pièces nécessitant un ajustement parfait ou des coupes très précises. Ce procédé est particulièrement efficace pour l’usinage de matériaux couramment utilisés dans les dispositifs médicaux, tels que le titane ou l’acier inoxydable.
La finition de surface lisse obtenue par électroérosion à fil est d’une importance capitale pour les implants, car elle réduit le risque d’infection et favorise une meilleure intégration avec le corps. La capacité à créer des éléments microscopiques ouvre la voie à des innovations dans les procédures chirurgicales mini-invasives et le diagnostic moderne.
Instruments chirurgicaux et composants d’implants
L’électroérosion à fil est largement utilisée dans la fabrication d’instruments chirurgicaux de précision, tels que les ciseaux, les pinces ou les clamps. Ces instruments nécessitent des éléments découpés avec une précision parfaite pour garantir une haute efficacité pendant les opérations. Le WEDM permet de produire des arêtes vives et précises, indispensables pour de tels instruments.
La précision du processus d’électroérosion garantit que les lames des ciseaux chirurgicaux effectuent des coupes nettes et précises. Ceci est d’une importance capitale lors d’opérations complexes, où la précision des instruments influence le succès de la procédure et la sécurité du patient.
Dans la production d’implants orthopédiques, tels que les prothèses de hanche, de genou ou d’épaule, l’électroérosion à fil permet de créer des composants détaillés et personnalisés, adaptés à l’anatomie du patient. La technologie permet de réaliser des éléments aux formes complexes, avec des cavités internes et des angles vifs, difficiles à obtenir par d’autres méthodes.
L’électroérosion à fil est également utilisée dans la production de petits éléments, tels que des attaches, des clips ou des outils d’insertion et de distribution, utilisés en chirurgie moderne. La capacité d’usiner avec précision des matériaux durs et spécialisés sans déformation fait du WEDM une solution idéale pour les composants médicaux délicats.
Fait intéressant : L’électroérosion à fil est l’une des rares méthodes d’usinage permettant de couper avec précision le nitinol – un alliage de nickel et de titane à mémoire de forme, largement utilisé dans la fabrication de stents vasculaires et d’implants.
Applications en dentisterie et en microfluidique
En dentisterie, l’électroérosion à fil joue un rôle important dans la production d’implants dentaires nécessitant une précision pour un ajustement parfait et une intégration sûre avec l’os. Le WEDM permet de créer des implants avec des filetages, des rainures et des détails précis assurant fonctionnalité et confort.
Les implants dentaires bénéficient des capacités de l’électroérosion, car ils nécessitent des éléments miniatures et des outils de coupe très fins pour un placement idéal. La précision du processus permet de créer des formes complexes, indispensables à la durabilité des implants.
En optométrie, le WEDM est utilisé dans la fabrication de composants pour des dispositifs de diagnostic et thérapeutiques avancés. La capacité d’usiner avec précision des composants microscopiques est d’une importance capitale pour le développement de technologies modernes en ophtalmologie.
Dans le diagnostic médical, la microfluidique utilise des composants fabriqués par électroérosion à fil. Les systèmes tels que le laboratoire sur puce (lab-on-a-chip) nécessitent des canaux et des structures de précision qui ne peuvent être obtenus par des méthodes traditionnelles. L’électroérosion à fil (WEDM) offre une précision micrométrique, essentielle à l’efficacité de ces dispositifs.
Les applications de la WEDM en dentisterie et en microfluidique comprennent :
- des implants dentaires avec des filetages et des surfaces précis,
- des outils pour les procédures dentaires,
- des microcanaux dans les systèmes de diagnostic,
- des composants pour les dispositifs d’administration de médicaments,
- des éléments de micropompes et de valves médicales.
Conseil : Lors de la conception de composants médicaux destinés à la production par WEDM, il est essentiel de prendre en compte la biocompatibilité du matériau et sa résistance à la corrosion dans des conditions biologiques, ce qui est crucial pour le fonctionnement à long terme de l’implant.
Innovations dans la conception d’appareils médicaux
L’électroérosion à fil soutient le développement d’appareils médicaux modernes en permettant la création d’éléments auparavant impossibles à réaliser. La technologie permet la miniaturisation, qui est une direction de développement importante de la médecine contemporaine.
La capacité de produire des composants microscopiques tout en maintenant une haute précision rend la WEDM indispensable dans la création d’appareils de diagnostic avancés, tels que des microcapteurs pour le suivi des paramètres physiologiques ou des outils miniatures pour les interventions mini-invasives.
Le processus d’électroérosion minimise également la quantité de déchets, ce qui est important dans la production d’équipements médicaux. Le fil n’enlève que la quantité de matériau nécessaire, réduisant les pertes et les coûts de production tout en maintenant la qualité.
Dans la production de prothèses avancées, la WEDM permet de créer des composants légers et durables aux formes complexes, qui imitent mieux les parties naturelles du corps. L’usinage de précision du titane et d’autres alliages biocompatibles permet la conception de prothèses fonctionnelles et confortables.
La technologie WEDM trouve également des applications dans la production de seringues avancées et de systèmes d’administration de médicaments. La précision de l’usinage assure le contrôle des dimensions, ce qui est important pour un dosage précis et la sécurité d’utilisation.
L’électroérosion à fil soutient également le développement de la médecine personnalisée, permettant la création d’implants et d’outils adaptés aux besoins individuels des patients. La personnalisation des éléments médicaux améliore les résultats du traitement et le confort, constituant une direction importante du développement des soins de santé modernes.
Avantages économiques de l’électroérosion à fil dans la production en série
L’électroérosion à fil (WEDM) représente un investissement initial important pour les entreprises de production, mais elle offre de nombreux avantages économiques à long terme, en particulier dans la production en série. L’analyse du coût total de possession d’une machine WEDM montre que cette technologie peut générer des économies financières substantielles, tout en augmentant l’efficacité et la qualité des éléments produits.
Les recherches de 2025 indiquent que les coûts opérationnels liés à la consommation de fil constituent la dépense la plus importante dans le processus d’électroérosion à fil. Les machines WEDM modernes, équipées de technologies avancées de réduction de la consommation de fil, permettent de diminuer son utilisation jusqu’à 50 %, ce qui entraîne des économies significatives sur une base annuelle.
Optimisation de la consommation de consommables
L’un des facteurs clés influençant l’économie de l’électroérosion à fil est la consommation de fil, qui représente une part importante des coûts opérationnels. Les machines WEDM modernes offrent des fonctions étendues de contrôle du déroulement du fil, permettant de réduire considérablement sa consommation sans compromettre la qualité de la coupe ni la finition de surface.
Les entreprises rapportent des économies de l’ordre de 30 à 50 % après la mise en œuvre de systèmes WEDM modernes. Pour un atelier travaillant en un seul poste, les économies annuelles peuvent varier de 8 000 à 10 000 EUR par machine. En cas de travail en plusieurs postes, ces montants peuvent être encore plus élevés.
Avec une consommation standard d’environ 1,16 kg de fil par heure sur les machines plus anciennes, une entreprise travaillant 2000 heures par an consomme environ 2320 kg de fil. Avec un prix moyen du fil de laiton d’environ 25 EUR par kilogramme, le coût annuel atteint 58 000 EUR. Les machines modernes consommant deux fois moins de fil permettent d’économiser environ 29 000 EUR par an.
Outre le fil, l’électroérosion à fil permet de réaliser des économies grâce à une durée de vie plus longue des machines et à une réduction des temps d’arrêt. Les systèmes d’enfilage automatique du fil réduisent le temps nécessaire pour reprendre le processus après une rupture de fil, ce qui augmente l’efficacité de la production.
Conseil : Lors du choix d’une machine WEDM, il convient de prêter attention à l’indicateur de consommation de fil fourni par le fabricant, car les différences entre les modèles peuvent avoir un impact significatif sur les coûts opérationnels à long terme.
Réduction des coûts d’usinage secondaire
L’électroérosion à fil permet des économies économiques substantielles en éliminant ou en réduisant le besoin d’usinage secondaire. Les méthodes traditionnelles nécessitent souvent des opérations supplémentaires telles que le meulage, le polissage ou l’ébavurage, ce qui augmente les coûts de production.
Le WEDM permet d’obtenir une finition exceptionnellement lisse, éliminant dans de nombreux cas le besoin d’une finition supplémentaire. La rugosité de surface obtenue par le processus d’électroérosion à fil peut être de Ra 0,2 micron ou moins, ce qui correspond aux effets du meulage.
L’élimination de l’usinage secondaire entraîne :
- une réduction du temps de production,
- une diminution des coûts de main-d’œuvre,
- une réduction de la consommation d’outils de finition,
- un risque moindre d’erreurs dans les opérations de finition,
- une augmentation de la capacité de production.
Les entreprises indiquent que la consolidation de plusieurs étapes en un seul processus d’électroérosion à fil permet de réduire les coûts totaux de fabrication d’éléments complexes jusqu’à 50 %. Pour les pièces nécessitant une finition de haute qualité, les économies peuvent être encore plus importantes.
Anecdote : Certaines entreprises signalent que des pièces fabriquées par électroérosion à fil, qui nécessitaient auparavant plusieurs heures de polissage manuel, sortent désormais de la machine avec une finition de surface prête à l’emploi, éliminant ainsi complètement le post-traitement.
Augmentation de l’efficacité de la production en série
L’électroérosion à fil augmente considérablement l’efficacité de la production en série grâce à l’automatisation du processus et à la minimisation de l’intervention de l’opérateur. Les machines WEDM modernes fonctionnent en mode autonome pendant de nombreuses heures, ce qui garantit une utilisation optimale du temps.
Les systèmes de commande numérique avancés permettent une programmation précise des trajectoires de coupe, assurant la cohérence et la répétabilité des éléments. Ceci est d’une importance capitale pour la production en série, où tous les éléments doivent répondre aux mêmes normes de qualité élevées.
L’électroérosion à fil permet l’usinage simultané de plusieurs pièces, ce qui augmente considérablement le rendement. La conception appropriée des fixations et l’optimisation des programmes d’usinage augmentent le nombre d’éléments produits en un seul cycle.
Les avantages économiques de l’électroérosion à fil dans la production en série comprennent :
- la réduction des coûts de main-d’œuvre grâce à l’automatisation,
- la minimisation des pertes de matériaux,
- l’augmentation du débit,
- l’amélioration de la qualité et de la répétabilité,
- la réduction des coûts énergétiques et de l’impact environnemental.
Les machines WEDM modernes disposent de fonctions d’ajustement automatique des paramètres en temps réel. Les systèmes adaptatifs modifient l’énergie de l’impulsion, la largeur et les intervalles entre les impulsions en fonction des conditions d’usinage, ce qui garantit la plus haute qualité et le meilleur rendement.
L’électroérosion à fil permet également des économies d’énergie significatives par rapport aux méthodes classiques. Les machines WEDM consomment moins d’énergie que les centres d’usinage traditionnels, ce qui réduit les coûts d’exploitation et l’impact sur l’environnement.
L’électroérosion à fil comme alternative aux méthodes traditionnelles d’usinage des métaux
L’électroérosion à fil (WEDM) constitue une alternative avancée aux méthodes conventionnelles d’usinage des métaux, offrant des solutions technologiques inaccessibles aux processus classiques. Contrairement aux techniques telles que le fraisage ou le tournage, la WEDM utilise une série de décharges électriques pour enlever la matière, éliminant le contact de l’outil avec la pièce à usiner. Cette différence se traduit par de nombreux avantages qui font de l’électroérosion à fil une solution privilégiée dans de nombreuses applications industrielles.
Le processus WEDM repose sur des décharges électriques précisément contrôlées entre le fil et le matériau à usiner, immergé dans un liquide diélectrique. Le fil, généralement en laiton ou en alliages de cuivre, se déplace selon une trajectoire programmée, enlevant la matière par érosion électrique. Cette méthode permet d’atteindre une précision dimensionnelle et géométrique exceptionnelle, inatteignable avec les techniques traditionnelles.
Avantage sur les méthodes conventionnelles
L’électroérosion à fil offre des avantages significatifs par rapport aux techniques traditionnelles, en particulier pour l’usinage de matériaux de haute dureté. Alors que les procédés conventionnels rencontrent des difficultés lors de l’usinage d’acier trempé ou de carbures frittés, l’électroérosion à fil les traite sans problème. La dureté du matériau n’affecte pas l’efficacité du processus d’électroérosion, ce qui constitue un avantage majeur par rapport aux méthodes classiques.
L’électroérosion à fil permet de créer des formes internes complexes, difficiles à obtenir avec des outils conventionnels. Les coins internes vifs, les petits rayons ou les fentes étroites sont réalisés facilement par la méthode d’électroérosion à fil, tandis que les méthodes traditionnelles rencontrent des limitations dues à la géométrie des outils.
Le processus d’électroérosion à fil élimine les problèmes liés aux forces de coupe qui apparaissent dans les techniques traditionnelles. L’absence de contact entre l’outil et le matériau signifie l’absence de contraintes mécaniques pouvant entraîner des déformations. Ceci est particulièrement important lors de l’usinage de composants à paroi mince ou délicats.
L’électroérosion à fil permet également un usinage précis des matériaux après traitement thermique, sans risque de modification des propriétés mécaniques. Dans les méthodes traditionnelles, l’usinage de matériaux après trempe nécessite souvent l’utilisation d’outils spéciaux et coûteux.
Fait intéressant : L’électroérosion à fil permet d’atteindre des tolérances de l’ordre de ±0,001 mm, comparables à l’épaisseur d’un cheveu humain (environ 0,05-0,07 mm). Ce niveau de précision est pratiquement inatteignable pour la plupart des méthodes d’usinage traditionnelles.
Efficacité et polyvalence des applications
L’électroérosion à fil se distingue par sa grande polyvalence en termes de matériaux usinables. La seule exigence est la conductivité électrique, ce qui permet d’usiner une large gamme de métaux et d’alliages, de l’aluminium aux superalliages de nickel. Les méthodes traditionnelles ont souvent des limitations lorsqu’il s’agit de travailler avec des matériaux exotiques, tandis que l’électroérosion à fil les traite aussi efficacement.
Le processus d’électroérosion à fil est très efficace pour les coupes profondes et la création de cavités. Le fraisage traditionnel nécessite l’utilisation d’outils longs avec un rapport longueur/diamètre élevé, ce qui provoque des vibrations et réduit la qualité. L’électroérosion à fil ne rencontre pas de tels problèmes et permet de réaliser des trous avec un rapport longueur/diamètre allant jusqu’à 100:1.
L’électroérosion à fil permet également de réaliser des formes complexes en une seule fixation, ce qui élimine la nécessité de multiples changements de configuration et de remplacement d’outils. Cela se traduit par une réduction du temps de production et une diminution du risque d’erreurs de positionnement. Les méthodes traditionnelles nécessitent de nombreuses opérations, ce qui augmente le temps et les coûts.
Le processus d’électroérosion à fil se caractérise par une formation minimale de bavures, qui sont courantes dans les méthodes traditionnelles. Les coupes nettes obtenues par électroérosion à fil éliminent souvent le besoin d’ébavurage et d’autres opérations de finition, ce qui améliore la qualité et réduit le temps de production.
Astuce : Lors de la conception de pièces pour WEDM, il est conseillé de prévoir la possibilité d’intégrer plusieurs composants en un seul, ce qui simplifie l’assemblage et réduit le nombre de points de défaillance.
Applications spécialisées et inhabituelles
L’électroérosion à fil trouve son application dans des domaines spécialisés où les méthodes traditionnelles rencontrent des limites. Un exemple est la production de moules d’injection à géométrie complexe. Le WEDM permet de créer des canaux de refroidissement précis, des surfaces de séparation complexes et des détails fins difficiles à obtenir par des méthodes classiques.
Dans l’industrie aérospatiale, l’électroérosion à fil est utilisée pour la production de composants de turbines et de moteurs, qui doivent répondre aux normes de qualité les plus élevées. La capacité à usiner des superalliages résistants aux hautes températures tout en maintenant la précision rend cette technologie indispensable dans ce secteur.
L’électroérosion à fil est essentielle dans la production d’outils de stamping et de découpe, où une grande précision et durabilité sont requises. Elle permet de créer des matrices et des poinçons complexes à partir de matériaux durs, garantissant une longue durée de vie et une répétabilité.
Dans l’industrie électronique, le WEDM est utilisé pour la production de composants de précision tels que des connecteurs, des boîtiers ou des éléments de circuits intégrés. La capacité à créer des détails microscopiques tout en maintenant une grande précision rend l’électroérosion à fil idéale pour ce secteur axé sur la miniaturisation.
L’électroérosion à fil est également utilisée dans la production de composants inhabituels tels que :
- éléments d’horloges mécaniques à géométrie complexe,
- pièces de précision pour systèmes optiques et laser,
- microcomposants pour systèmes microélectromécaniques (MEMS),
- outils chirurgicaux spécialisés aux formes complexes,
- éléments prototypes pour la recherche scientifique.
L’électroérosion à fil constitue une alternative idéale aux méthodes traditionnelles pour les projets nécessitant une précision maximale, des formes complexes et des matériaux difficiles. Bien que ce processus puisse être plus lent et plus coûteux que certaines méthodes classiques, ses capacités uniques le rendent irremplaçable dans de nombreux secteurs industriels.
L’électroérosion à fil dans la création de modèles et de prototypes dans le processus de recherche et développement
Le processus de recherche et développement (R&D) nécessite des outils permettant de transformer rapidement et précisément les concepts en modèles réels. L’électroérosion à fil (WEDM) joue un rôle important dans ce domaine, offrant une grande précision et une flexibilité dans la création de prototypes aux formes complexes. Cette technologie permet d’accélérer la conception et le test de nouveaux produits, ce qui est essentiel dans les industries innovantes.
Prototypage rapide et itération de conceptions
L’électroérosion à fil permet de créer rapidement des modèles reproduisant fidèlement les détails de la documentation technique. Ce processus élimine les préparations d’outillage longues et coûteuses, ce qui réduit considérablement la réalisation des projets. Le WEDM permet également d’apporter des modifications de conception instantanées, ce qui est important lors des tests itératifs.
Les prototypes réalisés par électroérosion à fil se caractérisent par une grande précision, permettant des tests fonctionnels fiables. La reproduction précise de la conception permet d’évaluer si l’élément répond aux exigences techniques et, si nécessaire, d’apporter rapidement des corrections.
Anecdote : L’électroérosion à fil permet de créer des prototypes avec des tolérances de ±0,001 mm, ce qui les rend presque identiques aux versions de production. Une telle précision minimise le risque de problèmes lors du passage à la production en série.
Polyvalence des matériaux et complexité géométrique
L’électroérosion à fil permet l’usinage d’une large gamme de matériaux conducteurs de courant, tels que l’acier inoxydable, le titane ou les superalliages de nickel. Cette polyvalence est particulièrement importante dans la recherche et le développement, où différents matériaux sont souvent comparés afin de trouver la meilleure solution pour un projet.
La technologie WEDM permet également de créer des formes complexes qui seraient difficiles à réaliser avec des méthodes traditionnelles. Les surfaces courbes, les coins vifs ou les cavités internes peuvent être découpés avec précision sans nécessiter d’outils supplémentaires.
Liste d’exemples d’applications WEDM dans le prototypage :
- Production de pièces aux contours multi-axes
- Création de microstructures pour les tests technologiques
- Usinage de composants à épaisseur de paroi variable
- Prototypes de moules pour le moulage par injection ou par coulée
Conseil : Lors de la conception de prototypes, il est conseillé d’envisager une conception modulaire, ce qui facilitera les modifications et les tests de différentes versions du projet.
Réduction des coûts et des risques
L’électroérosion à fil permet de réduire considérablement les coûts liés à la création de prototypes. L’absence de préparation complexe des outils et la possibilité de travailler avec différents matériaux rendent ce processus plus économique que les méthodes classiques. L’élimination des outils de coupe spécialisés réduit également les coûts de leur production et de leur maintenance.
Le WEDM limite également le risque d’erreurs lors du passage de la conception à la production en série. Les prototypes réalisés par cette méthode sont presque identiques aux produits finaux, ce qui permet de détecter rapidement d’éventuels problèmes de conception ou technologiques. L’identification précoce de ces problèmes réduit le risque de corrections coûteuses au stade de la production.
De plus, l’électroérosion à fil permet une utilisation efficace des matériaux grâce à des coupes précises et à la réduction des déchets. Ceci est particulièrement important lors de l’utilisation de matières premières coûteuses, comme le titane ou les superalliages de nickel, souvent utilisés dans les projets de recherche et développement.
Anecdote : Dans la recherche sur les technologies aérospatiales, le WEDM est utilisé pour créer des prototypes de composants de moteurs à réaction capables de fonctionner dans des conditions extrêmes. Cette technologie permet de reproduire une géométrie complexe et de conserver les propriétés mécaniques requises.
Accélération de l’innovation
L’électroérosion à fil soutient la recherche et le développement en accélérant le cycle de création d’innovations. La production rapide de prototypes permet des tests dynamiques de nouveaux concepts et leur amélioration en peu de temps. Cela permet une mise sur le marché plus rapide de nouveaux produits et une augmentation de la compétitivité des entreprises.
La technologie trouve son application dans des secteurs tels que l’aéronautique, l’automobile et la médecine, où le développement continu des technologies est d’une importance capitale. La capacité de créer rapidement des modèles conceptuels fait de l’électroérosion à fil un outil indispensable pour les équipes de R&D.
L’électroérosion à fil offre des possibilités uniques dans le processus de recherche et développement grâce à sa haute précision, ses larges possibilités matérielles et son efficacité économique. La technologie soutient non seulement la création de prototypes précis, mais aussi le développement de solutions techniques innovantes à chaque étape de la réalisation du projet.
Déformations minimales du matériau lors de l’usinage d’éléments délicats par WEDM
L’électroérosion à fil (WEDM) se distingue par sa capacité à usiner avec précision des éléments délicats sans risque de déformations mécaniques. L’absence de contact direct entre le fil et le matériau élimine le risque de dommages, ce qui est d’une importance capitale pour les composants à paroi mince ou fragiles.
Le processus WEDM repose sur l’enlèvement de matière par des décharges électriques qui ne génèrent pas de contraintes mécaniques. Cela permet d’usiner des matériaux sujets aux dommages lors de la découpe traditionnelle. Cette technologie est idéale pour la production de composants qui doivent conserver leur géométrie et leur structure d’origine.
Maintien de l’intégrité du matériau
Le WEDM permet d’usiner avec précision des matériaux après trempe sans risque de déformation ou de changements structurels. Ceci est d’une importance capitale pour la production de composants qui doivent conserver leurs paramètres mécaniques, tels que la résistance ou la dureté. L’absence de contraintes permet de fabriquer des éléments de haute durabilité et précision.
La minimisation des déformations est particulièrement importante dans l’industrie aéronautique, où même de petites déformations peuvent affecter la sécurité et la fiabilité. Le WEDM permet de créer des formes complexes dans des pièces à paroi mince, garantissant la conformité aux exigences de qualité.
Conseil : Lors de la conception d’éléments délicats pour l’usinage WEDM, il est avantageux d’utiliser une épaisseur de matériau minimale, ce qui améliore la précision et réduit le risque de déformation. Les parois minces peuvent être usinées en conservant les formes originales.
Protection de la structure du matériau
Le processus WEDM génère des quantités de chaleur négligeables, ce qui limite le risque de dommages thermiques. Ceci est particulièrement important lors de l’usinage de matériaux sensibles à la température élevée, tels que le titane ou certains alliages d’aluminium. Les méthodes conventionnelles entraînent souvent une surchauffe du matériau, provoquant des changements structurels et une détérioration des propriétés.
La technologie d’électroérosion permet une découpe précise sans affecter la microstructure, ce qui préserve les caractéristiques mécaniques d’origine du matériau. Cela rend le WEDM idéal pour la production de composants nécessitant une haute résistance et dureté.
L’électroérosion à fil permet d’usiner des matériaux résistants à la corrosion, tels que l’acier inoxydable ou le titane, sans dommages mécaniques ni thermiques. Ceci est important dans la production de composants utilisés dans des environnements agressifs, par exemple dans l’industrie maritime ou chimique.
Application dans la production de composants de précision
L’électroérosion à fil trouve une large application dans la fabrication d’éléments de précision pour les industries exigeant la plus haute qualité, telles que l’aéronautique, la médecine ou l’électronique. La technologie permet de créer des formes complexes tout en conservant des déformations minimales, ce qui est essentiel pour garantir la fonctionnalité et la sécurité.
L’électroérosion à fil permet l’usinage de matériaux durs, y compris l’acier trempé ou les carbures cémentés, sans risque de fissures ou de dommages. Ceci est particulièrement important pour les pièces qui doivent conserver leur durabilité, leur résistance à l’usure et leur haute précision.
Exemples d’applications de l’électroérosion à fil dans la production de composants de précision :
- Éléments aéronautiques : turbines, aubes, pièces de moteurs
- Composants médicaux : implants, instruments chirurgicaux, microfluidique
- Pièces électroniques : micro-éléments, connecteurs, boîtiers
Lors du choix d’un matériau pour l’usinage par électroérosion à fil, sa conductivité électrique est importante. Les matériaux tels que le cuivre ou le laiton, caractérisés par une conductivité élevée, conviennent parfaitement à ce processus.
Résumé
L’électroérosion à fil (WEDM) constitue une technologie révolutionnaire dans l’usinage moderne des métaux, offrant des possibilités exceptionnelles en termes de précision, d’exactitude et de diversité d’applications. Cette technique permet de créer des éléments aux formes complexes avec une grande précision, ce qui la rend indispensable dans de nombreux secteurs industriels.
L’électroérosion à fil trouve une large application dans les industries médicale et dentaire, où la précision et la biocompatibilité des matériaux jouent un rôle clé. Dans la production en série, elle permet des avantages économiques significatifs en réduisant les coûts d’usinage de finition et en optimisant la consommation de matériaux consommables. En tant qu’alternative aux méthodes d’usinage conventionnelles, elle permet de travailler des matériaux de haute dureté sans risque de dommages mécaniques.
Dans le processus de recherche et développement, l’électroérosion à fil accélère le cycle d’innovation, permettant un prototypage rapide et des modifications faciles des conceptions. La minimisation des déformations du matériau pendant l’usinage rend la technologie parfaitement adaptée à la production de composants délicats, à parois minces et à géométrie complexe.
L’électroérosion à fil change l’approche de l’usinage des métaux, offrant des solutions inaccessibles aux méthodes traditionnelles. Les propriétés uniques de l’électroérosion à fil en font une technologie clé pour les entreprises à la recherche de solutions innovantes, précises et efficaces dans la production de composants avancés.
Sources :
- https://fr.wikipedia.org/wiki/Électro-érosion_à_fil
- https://www.nature.com/articles/s41598-025-90486-2
- https://www.mdpi.com/1996-1944/16/1/114
- https://www.frontiersin.org/journals/mechanical-engineering/articles/10.3389/fmech.2024.1322605/full
- http://rme-journal.org/index.php/asd/article/view/160
- https://www.degruyter.com/document/doi/10.1515/rams-2022-0288/html
- https://www.modelcraft.net/the-role-of-wire-edm-in-producing-high-precision-components
- https://www.camtechedm.com/the-major-advantages-of-creating-prototypes-using-wire-edm/
- https://www.bdeinc.com/blog/wire-edm-vs-traditional-machining-a-comparative-analysis/
- https://proleantech.com/benefits-of-wire-edm-cut-process/
- https://www.edmdept.com/from-aerospace-to-medical-devices-applications-of-wire-edm-in-different-industries/
