Qu’est-ce que le tournage CNC et en quoi diffère-t-il du tournage traditionnel ?

Le tournage CNC est une méthode avancée d’usinage par coupe, où le processus est contrôlé par ordinateur. Dans cette technologie, la pièce à usiner tourne autour de son propre axe, et l’outil de coupe se déplace selon des instructions programmées. L’usinage CNC (Computerized Numerical Control) garantit une haute précision, une répétabilité et une efficacité de production. Le matériau est retiré de la pièce en rotation à l’aide d’un couteau de tour, qui se déplace le long des axes X et Z, formant la forme désirée.

Le processus de tournage CNC commence par la création d’un modèle 3D dans un logiciel de CAO (Conception Assistée par Ordinateur), qui est ensuite converti en code G par un logiciel de FAO (Fabrication Assistée par Ordinateur). Ce code contient les instructions pour la machine CNC concernant les mouvements de l’outil, la vitesse de rotation, la profondeur de coupe et d’autres paramètres. Les tours CNC peuvent effectuer diverses opérations, telles que le tournage extérieur et intérieur, le filetage, le rainurage ou le perçage.

Cette technologie a trouvé des applications dans de nombreux secteurs industriels, de l’automobile à l’aérospatiale, en passant par la médecine et l’électronique. Elle permet la production de pièces aux formes complexes tout en respectant les normes de qualité les plus élevées. Le tournage CNC a révolutionné la production industrielle, permettant l’automatisation des processus de fabrication et une réduction significative des délais de livraison des commandes.

Principes de base du fonctionnement des tours CNC et conventionnels

Les tours CNC et conventionnels servent à l’usinage par coupe des matériaux, mais diffèrent considérablement dans leur mode de fonctionnement et leurs capacités techniques. Comprendre ces différences permet de mieux choisir la technologie appropriée aux besoins de production spécifiques.

Principe de fonctionnement des tours conventionnels

Les tours conventionnels nécessitent une intervention directe d’un opérateur qualifié. L’opérateur règle manuellement les paramètres d’usinage, tels que la vitesse de rotation de la broche ou l’avance de l’outil. Le contrôle s’effectue à l’aide de molettes et de leviers, ce qui demande une grande expérience et des compétences manuelles.

Le processus d’usinage sur un tour conventionnel consiste à fixer la pièce à usiner dans le mandrin, puis à guider manuellement l’outil de coupe le long du matériau. L’opérateur doit constamment contrôler le processus, effectuer des mesures et corriger les réglages de la machine. La précision de l’usinage dépend principalement des compétences et de l’expérience de l’opérateur.

Anecdote : Les premiers tours conventionnels sont apparus dès l’Antiquité et étaient alimentés par la force musculaire humaine ou animale. Ce n’est qu’avec la révolution industrielle que l’on a vu apparaître l’entraînement mécanique, puis électrique.

Principe de fonctionnement des tours CNC

Les tours CNC fonctionnent sur la base d’instructions de commande programmées. Le processus commence par la conception de la pièce dans un système de CAO, puis par la génération du code de commande dans un système de FAO. Ce code contient toutes les informations nécessaires à la fabrication de la pièce, de la vitesse de rotation de la broche à la profondeur de coupe, en passant par l’avance de l’outil.

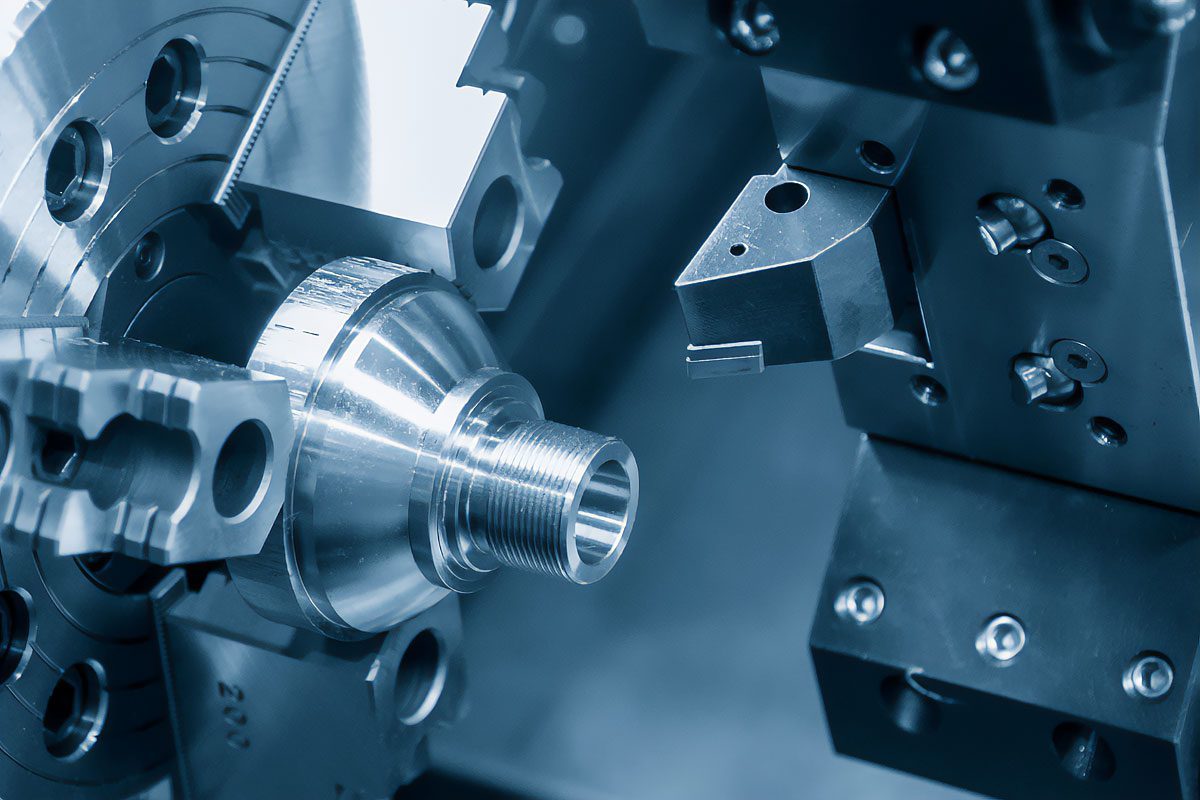

Sur les tours CNC, la pièce à usiner est fixée dans le mandrin, tout comme sur les tours conventionnels. Cependant, l’ensemble du processus d’usinage se déroule automatiquement, conformément aux instructions programmées. La machine sélectionne elle-même les outils, règle les paramètres d’usinage et exécute les opérations planifiées.

Les tours CNC modernes sont équipés de :

• Systèmes automatiques de changement d’outils
• Systèmes de commande multi-axes (le plus souvent 2-6 axes)
• Systèmes de refroidissement avancés
• Systèmes de surveillance du processus d’usinage
• Possibilité de fonctionnement sans surveillance de l’opérateur

Différences clés dans le contrôle

La principale différence entre les tours CNC et conventionnels réside dans leur mode de commande. Sur les tours conventionnels, l’opérateur doit contrôler manuellement chaque mouvement de l’outil, ce qui limite la possibilité de réaliser des formes complexes. Les tours CNC permettent la réalisation d’opérations d’usinage complexes grâce à une commande informatisée précise.

Les tours conventionnels sont efficaces pour les opérations simples et les petites séries de production. Les tours CNC, quant à eux, dominent dans la production en série et de masse, où la répétabilité, la précision et l’efficacité sont primordiales.

Précision et répétabilité de la production dans les deux méthodes d’usinage

La précision et la répétabilité sont des paramètres clés dans les processus d’usinage par coupe. Ces deux facteurs influencent directement la qualité du produit final et l’efficacité de la production.

Précision d’usinage en tournage conventionnel

Le tournage conventionnel repose principalement sur les compétences de l’opérateur. Un tourneur expérimenté peut atteindre une précision de ±0,01 mm, mais maintenir une telle précision pour un plus grand nombre de pièces devient difficile. Chaque élément nécessite une approche individuelle, des mesures et des corrections.

La précision du tournage conventionnel est influencée par :

• Les compétences et l’expérience de l’opérateur
• L’état technique de la machine
• La qualité des outils de coupe
• La stabilité du serrage de la pièce à usiner
• Les conditions environnementales (température, vibrations)

La répétabilité en tournage conventionnel est limitée en raison du facteur humain. Même le meilleur opérateur n’est pas en mesure de réaliser deux pièces identiques avec une précision micrométrique.

Précision du tournage CNC

Le tournage CNC offre une précision d’usinage considérablement plus élevée. Les tours CNC modernes peuvent atteindre une précision de ±0,001 mm, voire meilleure. Le système informatique contrôle chaque mouvement de l’outil avec une précision micrométrique, éliminant ainsi les erreurs humaines.

Les tours CNC les plus modernes utilisent des lasers pour mesurer les dimensions des pièces usinées en temps réel, ce qui permet une correction automatique des paramètres d’usinage.

La précision du tournage CNC est influencée par :

• La qualité du logiciel CAO/FAO
• La précision de la mécanique de la machine
• La rigidité du système machine-pièce-outil
• Les systèmes de compensation d’erreurs
• Les systèmes de mesure avancés

Le tournage CNC assure une très haute précision d’usinage. L’ordinateur contrôle chaque mouvement de l’outil avec une précision au millième de millimètre. Les machines modernes mesurent les pièces en temps réel à l’aide de lasers. Cela permet une correction immédiate des réglages. La précision est soutenue par de bons programmes CAO/FAO, une mécanique précise et une construction rigide. Les systèmes de compensation et les systèmes de mesure modernes sont également importants.

Répétabilité de la production

Le plus grand avantage du tournage CNC par rapport au tournage conventionnel est la répétabilité. Une fois la machine programmée, chaque pièce suivante sera fabriquée avec la même précision que la première. Cela revêt une importance capitale dans la production en série, où tous les éléments doivent être identiques.

Comparaison de la répétabilité :

La haute précision et la répétabilité du tournage CNC se traduisent par un nombre réduit de rebuts de production, ce qui diminue les coûts de fabrication et raccourcit les délais de livraison des commandes. Les pièces fabriquées sur des tours CNC nécessitent moins souvent un usinage de finition supplémentaire, ce qui contribue également à l’efficacité du processus de production.

Application du tournage CNC dans la production de masse et la production unitaire

Le tournage CNC trouve son application tant dans la production de masse que dans la production unitaire, offrant différents avantages en fonction de l’échelle de production. La flexibilité de cette technologie la rend adaptée à de nombreux secteurs industriels.

Tournage CNC en production de masse

La production de masse exige une haute efficacité, une répétabilité et une minimisation des coûts unitaires. Le tournage CNC répond parfaitement à ces exigences, permettant un usinage rapide et précis d’un grand nombre de pièces identiques.

En production de masse, le tournage CNC garantit :

• Un temps de cycle de production court
• Une qualité identique pour chaque pièce
• La possibilité de fonctionnement continu (24h/24, 7j/7)
• Un faible coût unitaire pour les grandes séries
• La minimisation des déchets de matériaux

Secteurs utilisant le tournage CNC en production de masse :

1. Automobile – production d’arbres, de goupilles, de douilles
2. Électronique – boîtiers, dissipateurs thermiques, éléments de connexion
3. Électroménager – axes, arbres, éléments de fixation
4. Hydraulique – vannes, raccords, tuyaux

Les centres de tournage CNC modernes sont souvent intégrés à des systèmes d’alimentation automatique de matériaux et à des robots industriels, ce qui permet une automatisation complète du processus de production. De telles solutions augmentent considérablement l’efficacité de la production de masse.

Tournage CNC en production unitaire

Contrairement aux idées reçues, le tournage CNC est également excellent pour la production unitaire et en petites séries. La flexibilité de la programmation et la possibilité de modifier rapidement les paramètres d’usinage permettent la fabrication efficace de prototypes et de pièces uniques.

En production unitaire, les systèmes CAO/FAO avec simulation 3D sont de plus en plus utilisés, permettant de vérifier virtuellement le processus d’usinage avant de réaliser la pièce réelle.

Avantages du tournage CNC en production unitaire :

• Possibilité de préparation rapide du programme d’usinage
• Facilité de modification des paramètres
• Réalisation de formes complexes impossibles à obtenir par des méthodes conventionnelles
• Haute précision dès la première pièce
• Possibilité d’enregistrer le programme pour une utilisation ultérieure

Domaines d’application du tournage CNC en production unitaire :

• Industrie aérospatiale – pièces prototypes
• Médecine – implants adaptés aux besoins individuels du patient
• Industrie de l’armement – pièces spécialisées
• Industrie de l’outillage – outils spéciaux

Le tournage CNC est bien adapté aux petites séries et à la production de pièces uniques. Il permet des changements rapides de réglages et la création facile de prototypes. Les systèmes CAO/FAO avec simulation 3D aident à éviter les erreurs dès la phase de planification. Cela permet de réaliser avec précision même des formes très complexes. Les programmes peuvent être modifiés et enregistrés pour l’avenir. La technologie est utilisée, entre autres, dans l’aérospatiale, la médecine, l’armement et les ateliers d’outillage.

Flexibilité de production

L’un des plus grands avantages du tournage CNC est la possibilité de reconfigurer rapidement la production. Changer la pièce produite ne nécessite que le chargement d’un nouveau programme et le remplacement des outils et des fixations. Dans le cas des tours conventionnels, un tel changement implique un processus long et fastidieux de réglage de la machine et de fabrication de pièces d’essai.

La flexibilité du tournage CNC permet la mise en œuvre de stratégies de production juste-à-temps, où les éléments sont fabriqués exactement au moment où ils sont nécessaires, ce qui minimise les coûts de stockage et augmente l’efficacité de l’ensemble de la chaîne de production.

Services de tournage CNC chez CNC Partner

CNC Partner est une entreprise spécialisée dans les services d’usinage des métaux avancés, offrant des solutions complètes en matière de tournage CNC. L’entreprise utilise les technologies et les machines les plus modernes, garantissant la plus haute qualité des pièces produites.

CNC Partner fournit des services de tournage CNC pour diverses industries. L’entreprise est spécialisée dans l’usinage par coupe des corps de révolution, permettant une déformation précise du matériau pour obtenir les formes et les dimensions souhaitées.

La gamme des services de tournage CNC comprend :

• Tournage extérieur et intérieur
• Filetage
• Rainurage
• Perçage
• Fraisage à l’aide d’outils motorisés

L’entreprise propose le tournage d’éléments uniques ainsi que la production en série, se spécialisant dans l’usinage d’éléments aux formes complexes. Tous les services sont réalisés avec le plus grand soin, ce qui garantit la pleine satisfaction des clients.

Parc de machines

CNC Partner dispose d’un parc de machines moderne qui permet de réaliser les commandes les plus exigeantes. Dans le domaine du tournage CNC, l’entreprise utilise la tour avancée HAAS SL-30THE.

Paramètres techniques de la tour HAAS SL-30THE :

• Passage : fi 76 mm
• Diamètre de tournage maximal : fi 482 mm
• Longueur de tournage maximale : 864 mm
• Outils motorisés, y compris des têtes d’angle

La machine est équipée d’outils motorisés, ce qui élargit considérablement les capacités d’usinage. Cela permet de réaliser non seulement des opérations de tournage standard, mais aussi du fraisage, du perçage et du filetage sans avoir à transférer la pièce sur une autre machine.

Anecdote : La tour HAAS SL-30THE permet l’usinage d’éléments pesant jusqu’à 770 kg, ce qui permet de réaliser des commandes liées à des pièces grandes et lourdes.

Offre complète de services d’usinage

En plus du tournage CNC, CNC Partner propose également d’autres services d’usinage, créant une offre complète pour ses clients :

1. Fraisage CNC – l’entreprise dispose de quatre centres d’usinage :

• +GF+ Mikron VCE 1600 Pro (zone de travail : 1700 x 900 x 800 mm)
• +GF+ Mikron VCE 800 (zone de travail : 800 x 500 x 540 mm)
• AVIA VMC 800 V (zone de travail : 1000 x 550 x 600 mm)
• AVIA VMC 650 V (zone de travail : 800 x 550 x 600 mm)

1. Électroérosion à fil WEDM – machines +GF+ CUT 300SP avec une zone de travail de 550 x 350 x 400 mm

2. Rectification CNC – machine +JUNG avec une zone de travail de 2000 x 1000 mm

Cette large gamme de services permet à CNC Partner de réaliser des commandes de manière globale, sans avoir recours à des sous-traitants. L’entreprise peut gérer l’ensemble du processus de production, de la conception à la contrôle qualité, en passant par l’usinage.

Qualité et satisfaction client

CNC Partner met l’accent sur la plus haute qualité des services fournis, comme en témoignent de nombreux avis clients positifs.

Caractéristiques clés du tournage CNC chez CNC Partner :

• Précision et exactitude – capacité à atteindre une précision et une exactitude exceptionnelles
• Répétabilité – chaque pièce successive a exactement les mêmes dimensions que la pièce d’origine
• Vitesse de production – l’automatisation du processus permet une production rapide de grandes quantités de pièces
• Polyvalence – possibilité d’usiner divers matériaux, y compris les métaux et les plastiques

CNC Partner propose un tournage de précision avec une grande répétabilité dimensionnelle. L’automatisation permet une réalisation rapide des commandes. L’entreprise usine divers matériaux, dont les métaux et les plastiques. Les clients apprécient la haute qualité des services et la fiabilité de l’exécution.

Différences de coûts et de rentabilité entre le tournage CNC et le tournage manuel

Le choix entre le tournage CNC et le tournage manuel se résume souvent à une analyse des coûts et de la rentabilité. Chacune de ces technologies présente des avantages économiques dans des conditions de production spécifiques.

Coûts initiaux

L’investissement dans la technologie de tournage représente une dépense importante pour les entreprises de production. Les coûts initiaux varient considérablement entre le tournage CNC et le tournage manuel.

Le tournage manuel nécessite des investissements initiaux moindres. Un tour conventionnel de base coûte à partir d’environ 3000 EUR, tandis qu’un tour CNC simple coûte environ 5000 EUR. Des centres de tournage CNC plus avancés peuvent coûter plusieurs centaines de milliers de dollars.

Outre la machine elle-même, le tournage CNC nécessite des investissements supplémentaires :

• Logiciels FAO/CAO
• Formation du personnel
• Outils et outillages
• Systèmes de mesure

Le coût d’achat d’une machine CNC est nettement plus élevé que celui des tours manuels. À cela s’ajoutent les dépenses liées aux logiciels, aux formations et aux outils appropriés. Les tours conventionnels sont moins chers, mais ont des capacités limitées. Le CNC permet une plus grande précision et automatisation, mais nécessite des investissements de départ plus importants. Les entreprises doivent donc prendre en compte le coût de la machine ainsi que l’équipement nécessaire.

Coûts d’exploitation

Les coûts d’exploitation comprennent les dépenses liées à l’exploitation courante des machines. Dans le cas du tournage conventionnel, le principal élément des coûts d’exploitation est la rémunération des opérateurs qualifiés. Le tournage CNC nécessite moins d’implication des employés, mais génère des coûts plus élevés en électricité et en maintenance.

Comparaison des coûts d’exploitation :

Rentabilité dans différents scénarios de production

La rentabilité du tournage CNC et manuel dépend de l’échelle de production, de la complexité des pièces et des exigences de qualité.

Petite échelle de production

Pour les petites séries de production ou la production unitaire de pièces simples, le tournage conventionnel peut être plus rentable. Il ne nécessite pas de temps de programmation et de réglage de la machine CNC, et un opérateur expérimenté peut rapidement réaliser un petit nombre de pièces.

Le seuil de rentabilité pour le tournage CNC à petite échelle dépend de :

• La complexité de la pièce
• Les exigences de précision
• La disponibilité d’opérateurs qualifiés
• La possibilité de réutiliser les programmes CNC

Le tournage manuel est efficace pour les pièces simples et les faibles volumes. Il ne nécessite pas de programmation, ce qui permet de gagner du temps sur les petites séries. Le CNC devient rentable lorsque le nombre de pièces augmente ou que les exigences de précision sont plus élevées. La disponibilité des opérateurs et la possibilité d’utiliser des programmes prêts à l’emploi pour les commandes futures sont également importantes.

Production en série et de masse

Dans la production en série et de masse, le tournage CNC est nettement plus rentable.

Les coûts initiaux plus élevés sont rapidement amortis par :

• Des temps de cycle de production plus courts
• Un nombre réduit de rebuts
• La possibilité de fonctionnement continu
• Des coûts de main-d’œuvre plus faibles

Le tournage CNC est 75 à 300 % plus rapide que le tournage manuel, ce qui se traduit par une productivité de production considérablement plus élevée.

Coût total de fabrication

Lors de l’analyse de la rentabilité, il convient de prendre en compte le coût total de fabrication de la pièce, qui comprend :

• Le coût du matériau
• Le coût de la main-d’œuvre
• Le coût des outils
• Le coût de l’énergie
• Le coût du contrôle qualité
• Le coût des retouches et des rebuts

Le tournage CNC génère moins de déchets de matériaux et moins de rebuts de production, ce qui réduit le coût total de fabrication. La qualité supérieure des pièces réalisées sur les tours CNC peut réduire les coûts d’assemblage et de maintenance des produits finis.

Impact de la complexité des projets sur le choix de la méthode de tournage

La complexité des projets est l’un des facteurs clés qui influencent le choix entre le tournage CNC et conventionnel. Différents types de pièces nécessitent une approche différente du processus d’usinage.

Usinage d’éléments simples

Les éléments rotatifs simples, tels que les arbres, les douilles ou les disques, peuvent être réalisés efficacement aussi bien par la méthode conventionnelle que par la méthode CNC. Pour les formes non complexes et les petites séries de production, le tournage conventionnel s’avère souvent suffisant et économiquement justifié.

Caractéristiques des éléments simples :

• Formes régulières
• Nombre limité d’opérations d’usinage
• Tolérances dimensionnelles standard
• Absence de contours complexes

Pour de tels éléments, le facteur décisif dans le choix de la méthode de tournage sera le plus souvent la taille de la série de production et la précision requise. Pour les petites séries et les tolérances standard, le tournage conventionnel peut être plus rentable.

Anecdote : Même pour des éléments simples, le tournage CNC peut apporter des avantages en termes de meilleure qualité de surface, ce qui peut éliminer le besoin d’un usinage de finition supplémentaire.

Projets complexes et géométrie avancée

Les éléments à géométrie complexe, tels que les pièces avec de multiples degrés, contours, rainures ou filetages, nécessitent pratiquement l’utilisation du tournage CNC. La fabrication de tels détails par des méthodes conventionnelles serait extrêmement difficile, longue et souvent impossible.

Caractéristiques des éléments complexes nécessitant un tournage CNC :

• Contours irréguliers
• Transitions précises entre les surfaces
• Profils de filetage complexes
• Éléments à parois minces
• Exigences élevées en matière de qualité de surface

Le tournage CNC permet la réalisation de projets complexes grâce à :

1. Un contrôle précis des mouvements de l’outil sur plusieurs axes
2. Un changement automatique des paramètres d’usinage pendant le processus
3. La possibilité d’effectuer plusieurs opérations sur un seul montage
4. Le contrôle des forces de coupe pour maintenir la précision dimensionnelle

Impact des tolérances dimensionnelles

Les tolérances dimensionnelles requises ont un impact significatif sur le choix de la méthode de tournage. Le tournage CNC permet d’atteindre des précisions nettement plus élevées que le tournage conventionnel.

Comparaison des tolérances réalisables :

Lorsque les exigences de haute précision dimensionnelle sont présentes, le tournage CNC devient le seul choix rationnel. Ceci s’applique particulièrement aux éléments coopérants, où l’ajustement précis des pièces est d’une importance capitale pour la fonctionnalité de l’ensemble du mécanisme.

Matériaux difficiles à usiner

Le type de matériau usiné influence également le choix de la méthode de tournage. Les matériaux difficiles à usiner, tels que les alliages de titane, les aciers inoxydables ou les alliages de nickel, nécessitent un contrôle précis des paramètres de coupe, ce qui est plus facile à réaliser à l’aide de tours CNC.

Le tournage CNC permet :

• Un contrôle précis de la vitesse de coupe
• L’optimisation de l’avance de l’outil
• Un refroidissement contrôlé de la zone de coupe
• La surveillance des forces de coupe

Ces capacités font du tournage CNC la méthode privilégiée pour l’usinage de matériaux difficiles à travailler, même pour des formes de pièces simples.

Résumé

Le tournage CNC constitue une alternative moderne au tournage conventionnel traditionnel, offrant une précision, une répétabilité et une efficacité de production considérablement plus élevées. Cette technologie a révolutionné l’industrie de l’usinage, permettant l’automatisation des processus de fabrication et la réalisation de projets complexes.

Le choix entre le tournage CNC et conventionnel dépend de nombreux facteurs, tels que l’échelle de production, la complexité des pièces, les tolérances dimensionnelles requises ou le type de matériau usiné. Le tournage CNC domine dans la production en série et de masse ainsi que dans la fabrication d’éléments complexes, tandis que le tournage conventionnel peut être plus rentable pour des pièces simples et de petites séries de production.

La société CNC Partner, spécialisée dans les services de tournage CNC, propose des solutions complètes en matière d’usinage, en utilisant des machines et des technologies modernes. La large gamme de services, la haute qualité d’exécution et la satisfaction des clients font de cette entreprise un partenaire digne de confiance pour les entreprises à la recherche de services d’usinage professionnels.

Avec le développement de la technologie, le tournage CNC gagnera en importance, offrant des possibilités toujours plus grandes en termes de précision, d’efficacité et d’automatisation des processus de production. Parallèlement, le tournage conventionnel restera une technologie importante dans des applications spécifiques, notamment dans les petits ateliers et pour la production unitaire.
