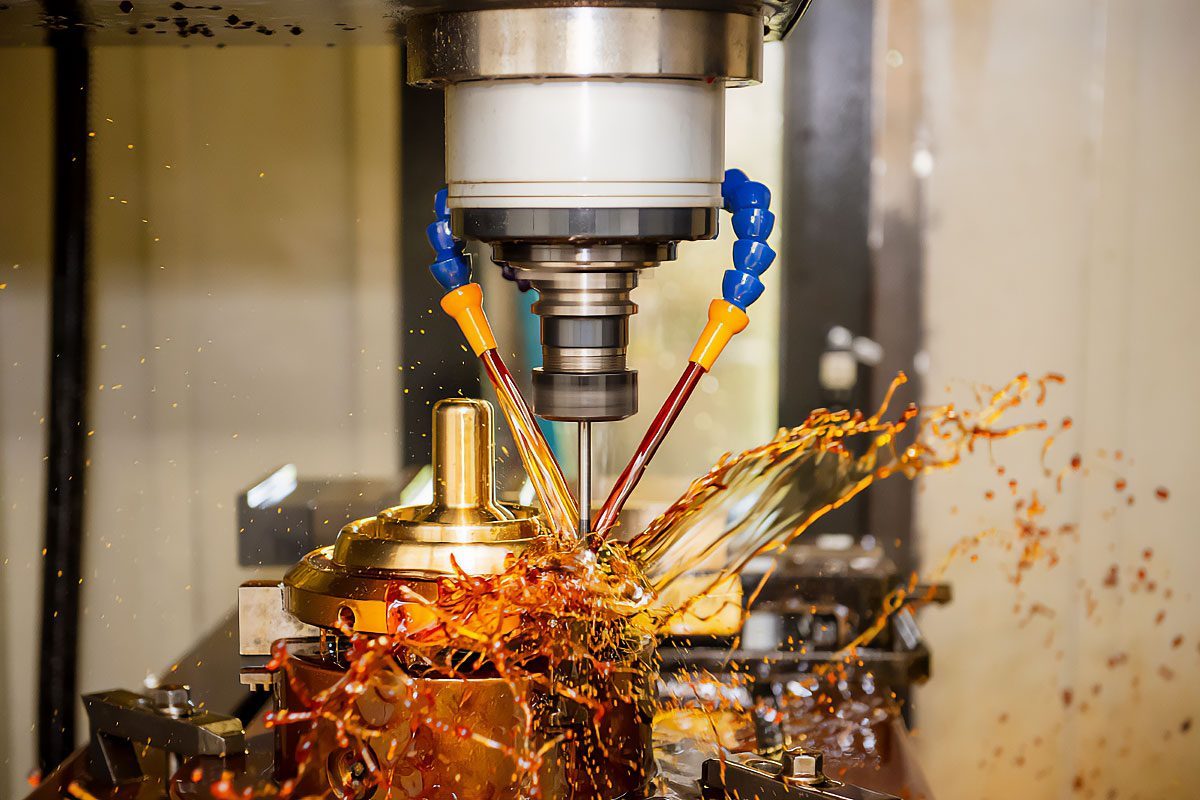

La fraisage CNC est une méthode moderne d’usinage des matériaux qui a révolutionné l’industrie manufacturière. Le processus consiste à enlever avec précision de la matière d’un bloc à l’aide d’outils de coupe rotatifs, contrôlés par ordinateur. Les machines CNC (Computer Numerical Control) suivent des trajectoires d’outils programmées avec une précision remarquable, ce qui permet de créer des formes complexes avec des tolérances allant jusqu’à quelques micromètres.
Cette technologie trouve des applications dans de nombreuses industries, de l’automobile et de l’aérospatiale à la médecine et à l’électronique. Les principaux avantages du fraisage CNC comprennent une grande précision, une répétabilité et la possibilité d’usiner une variété de matériaux tels que les métaux (acier, aluminium, titane), les plastiques ou les composites.
Le processus commence par une conception CAO (Conception Assistée par Ordinateur), qui est ensuite convertie en code machine par un logiciel FAO (Fabrication Assistée par Ordinateur). Ce code contient les instructions pour la machine CNC concernant les mouvements de l’outil, la vitesse de rotation, la profondeur de coupe et d’autres paramètres d’usinage.
Malgré ses capacités avancées, le fraisage CNC est soumis à certaines limitations physiques et techniques. La forme cylindrique des outils, l’accès limité à certaines zones de la pièce ou les propriétés des matériaux peuvent poser des défis lors de la production de pièces complexes. Comprendre ces limitations est essentiel pour la conception efficace de composants destinés à l’usinage CNC.
Limitations géométriques de base dans la technologie CNC
Le fraisage CNC, malgré ses nombreux avantages, rencontre certaines barrières naturelles dues à la physique du processus d’usinage. Ces limitations déterminent les formes qui peuvent être produites efficacement.
Rayons internes
L’une des limitations les plus caractéristiques du fraisage CNC est l’impossibilité de créer des coins internes parfaitement aigus. Cela est dû à la forme cylindrique des outils de coupe. Chaque coin interne aura un rayon au moins égal au rayon de la fraise utilisée. Par exemple, si une fraise de 6 mm de diamètre est utilisée, le rayon interne le plus petit possible sera de 3 mm.
Les concepteurs recommandent souvent d’utiliser des rayons internes d’au moins 130 % du rayon de l’outil, ce qui assure un usinage optimal et réduit l’usure de la fraise.
Profondeur des poches et des trous
Une autre limitation importante est le rapport entre la profondeur et la largeur d’une poche ou d’un trou. Il est généralement recommandé que la profondeur ne dépasse pas quatre fois la largeur.
Le dépassement de cette valeur peut entraîner :
- Des problèmes d’évacuation des copeaux
- Un risque accru de rupture de l’outil
- Une détérioration de la qualité de surface
- Des difficultés à maintenir la précision dimensionnelle
Dans le cas des trous taraudés profonds, la charge se concentre principalement sur les premiers filets du filetage (jusqu’à 1,5 × diamètre nominal). Pour cette raison, les filetages plus longs que 3 × diamètre nominal sont souvent superflus du point de vue de la résistance de la connexion.
Parois minces
L’usinage de pièces à parois minces présente des défis en raison de :
- Risque de vibrations et de déformations lors de l’usinage
- Possibilité d’endommager la pièce par les forces d’usinage
- Difficultés de fixation
Pour les métaux, l’épaisseur minimale recommandée de la paroi est d’environ 0,8 mm, tandis que pour les plastiques, elle est de 1,5 mm. Ces valeurs peuvent varier en fonction du type de matériau, de ses propriétés mécaniques et des paramètres d’usinage.
Contre-dépouilles et cavités
Le fraisage standard à 3 axes a des capacités limitées pour créer des contre-dépouilles et des cavités. Cela est dû au mouvement rectiligne de l’outil dans trois axes, ce qui empêche d’atteindre les zones situées sous des surplombs ou dans des espaces profonds et étroits.
La solution à ce problème peut être l’utilisation de :
- Fraisage 4 ou 5 axes
- Outils spéciaux d’angle
- Division de la pièce en parties qui peuvent être usinées séparément
Le fraisage à 3 axes ne permet pas l’usinage de contre-dépouilles et de cavités complexes. La trajectoire simple de l’outil est une limitation. Dans de tels cas, des machines 4 ou 5 axes ou des outils d’angle sont utilisés. Parfois, la solution consiste à diviser la pièce en fragments plus petits et à les usiner séparément.
Influence de la taille des outils sur les capacités d’usinage des pièces
La taille des outils de coupe influence directement la gamme de formes réalisables et l’efficacité du processus de fraisage CNC. Le choix de l’outil approprié est un compromis entre la précision, le temps d’usinage et les capacités techniques.
Limitations des petits outils
Les petites fraises (de diamètre inférieur à 3 mm) permettent de créer des détails fins et des rayons internes plus petits. Cependant, leur utilisation s’accompagne de certaines limitations.
Les outils plus petits sont plus susceptibles de se casser et nécessitent une réduction de la vitesse d’avance, ce qui augmente le temps d’usinage. En raison de leur fragilité, ils peuvent provoquer des vibrations lors de l’usinage, ce qui affecte négativement la qualité de la surface.
L’usinage de micro-éléments (inférieurs à 2,5 mm) nécessite des micro-fraises spécialisées et souvent des réglages spéciaux de la machine. Ces opérations sont classées comme micro-fraisage, qui obéit à des lois physiques légèrement différentes de celles de l’usinage standard.
Portée de l’outil
La longueur de l’outil de coupe détermine la profondeur maximale à laquelle l’usinage peut être effectué. Typiquement, la longueur de coupe effective d’une fraise est de 3 à 4 fois son diamètre.
Les outils plus longs sont sujets à :
- Augmentation des vibrations
- Déviations par rapport à la trajectoire définie
- Détérioration de la qualité de la surface
- Usure plus rapide
Lors de la conception de poches profondes, il faut tenir compte du fait que l’espace de travail de la machine CNC peut être davantage limité par la longueur de l’outil. Même si la plage de mouvement théorique de l’axe Z permet d’usiner un élément profond, la profondeur réelle peut être limitée par la longueur maximale de l’outil disponible.
Influence sur le temps d’usinage
La taille de l’outil influence considérablement le temps et le coût d’usinage :
- Les fraises plus grandes retirent la matière plus rapidement, mais ne peuvent pas créer de petits détails
- Les fraises plus petites permettent une plus grande précision, mais augmentent le temps d’usinage
- Le changement d’outil pendant le processus (par exemple, d’un plus grand à un plus petit) nécessite un temps supplémentaire
Le choix optimal des outils consiste à utiliser les fraises les plus grandes possibles pour l’enlèvement de matière grossier, puis à passer progressivement à des outils plus petits pour une finition plus précise. Cette approche permet d’équilibrer le temps d’usinage avec la qualité du produit final.
Stratégies de compensation des limitations
Les logiciels FAO modernes offrent des stratégies d’usinage avancées qui aident à optimiser l’utilisation d’outils de différentes tailles :
- Usinage des résidus – détection automatique des zones qui n’ont pas été usinées par un outil plus grand et finition avec un outil plus petit
- Trajectoires d’usinage adaptatives – ajustement de la trajectoire de l’outil à la géométrie de la pièce, ce qui réduit la charge sur l’outil
- Optimisation de l’immersion – immersion contrôlée de l’outil dans la matière, ce qui prolonge la durée de vie de la fraise
Services de fraisage CNC chez CNC Partner
CNC Partner est une entreprise spécialisée dans l’usinage de métaux CNC de précision. L’entreprise propose des services complets de fraisage CNC, caractérisés par la plus haute qualité et précision d’exécution.
Parc de machines avancé
L’entreprise dispose d’un parc de machines moderne qui permet la réalisation des projets les plus exigeants.
L’équipement comprend :
- +GF+ Mikron VCE 1600 Pro – zone de travail : 1700 x 900 x 800 mm
- +GF+ Mikron VCE 800 – zone de travail : 800 x 500 x 540 mm
- AVIA VMC 800 V – zone de travail : 1000 x 550 x 600 mm
- AVIA VMC 650 V – zone de travail : 800 x 550 x 600 mm
Les dimensions variées des zones de travail permettent à CNC Partner d’usiner des petits éléments ainsi que des pièces industrielles plus grandes.
Fait intéressant : La plus grande fraiseuse de CNC Partner, le modèle +GF+ Mikron VCE 1600 Pro, permet l’usinage d’éléments dont les dimensions dépassent 1,5 mètre, ce qui permet de réaliser des projets pour l’industrie lourde et l’aéronautique.
Spécialisation matérielle
CNC Partner se distingue par une large gamme de matériaux soumis à l’usinage.
L’entreprise est spécialisée dans le fraisage de :
- Aluminium de différentes nuances (PA4/6082, PA6/2017, PA9/7075, PA11/5754, PA13/5083), utilisé dans les industries aérospatiale, automobile et médicale. Chaque nuance d’aluminium nécessite une approche spécifique de l’usinage en raison des différences de dureté, d’usinabilité et de propriétés mécaniques.
- Aciers de construction de type S235 et S355, couramment utilisés dans les industries ferroviaire, automobile et de la construction. L’usinage de l’acier nécessite une sélection appropriée des outils (le plus souvent en carbure cémenté) et des paramètres de coupe.
CNC Partner usine différentes nuances d’aluminium et d’acier, en adaptant les outils aux propriétés du matériau. L’entreprise fabrique des composants pour les industries aérospatiale, automobile, médicale et de la construction. Le choix des paramètres dépend de la dureté et de l’usinabilité du métal. Le fraisage est effectué avec précision et conformément aux exigences du projet.
Offre complète de services
En plus du fraisage CNC, l’entreprise propose une gamme de services complémentaires d’usinage des métaux :
-
Tornage CNC – réalisé sur une machine HAAS SL-30THE avec passage de 76 mm, diamètre de tournage maximal de 482 mm et longueur de tournage de 864 mm
-
Électroérosion à fil (WEDM) – réalisée sur deux machines +GF+ CUT 300SP avec un champ de travail de 550 x 350 x 400 mm
-
Rectification CNC – réalisée sur une rectifieuse +JUNG avec un champ de travail de 2000 x 1000 mm
Cette diversité de technologies permet la réalisation complète de projets complexes sans avoir recours à des sous-traitants, ce qui se traduit par des délais de réalisation plus courts et un meilleur contrôle de la qualité.
Services de usinage des métaux CNC
Problèmes d’usinage de formes internes complexes
L’usinage de formes internes complexes représente l’un des plus grands défis de la technologie de fraisage CNC. Les limitations proviennent à la fois des propriétés physiques du processus et de la conception des machines et des outils.
Défis liés aux canaux internes
La création de canaux internes complexes rencontre un certain nombre de difficultés.
Les canaux courbés ou hélicoïdaux sont pratiquement impossibles à réaliser par les méthodes standard de fraisage CNC. Cela est dû au fait que les outils de coupe se déplacent en lignes droites ou en arcs dans des plans définis. La réalisation d’un trou courbé nécessiterait que l’outil puisse changer de direction à l’intérieur du matériau, ce qui est physiquement impossible.
Dans le cas de canaux de section variable ou de géométrie complexe, l’accès de l’outil peut être considérablement limité, voire impossible. Les fraises standard ne peuvent pas atteindre toutes les zones d’un tel canal.
Anecdote : Pour certains canaux internes complexes, des méthodes de fabrication alternatives sont utilisées, telles que l’impression 3D ou l’électroérosion (EDM). Dans le cas de l’EDM, une électrode de forme appropriée peut créer des géométries internes complexes sans nécessiter un accès physique de l’outil à toutes les zones.
Problèmes avec les cavités internes
L’usinage de cavités internes de formes complexes pose les problèmes suivants :
- Difficultés d’évacuation des copeaux des cavités profondes
- Accès limité de l’outil aux coins et recoins
- Risque de collision du porte-outil avec le matériau usiné
- Nécessité d’utiliser des stratégies d’usinage spéciales
Pour les cavités dont la profondeur dépasse quatre fois leur largeur, l’usinage efficace devient beaucoup plus difficile. Cela est lié aux problèmes de refroidissement, d’évacuation des copeaux et de maintien de la stabilité de l’outil.
Limitations dans la création de bords vifs
La création de bords vifs internes est l’une des limitations fondamentales du fraisage CNC :
- Chaque coin interne aura un rayon égal au moins au rayon de l’outil
- Des rayons plus petits nécessitent des outils plus petits, ce qui augmente le temps d’usinage
- Des rayons très petits (inférieurs à 1 mm) augmentent le risque de rupture de l’outil
Pour les applications nécessitant des coins internes parfaitement vifs, il peut être nécessaire d’utiliser des méthodes alternatives, telles que l’électroérosion ou la découpe au jet d’eau.
Limitations liées à l’accès de l’outil aux zones difficiles d’accès
L’accès de l’outil à toutes les zones de la pièce à usiner constitue une limitation clé de la technologie de fraisage CNC. Ce problème est particulièrement visible lors de l’usinage de géométries complexes avec des cavités profondes, des contre-dépouilles ou des éléments nécessitant un usinage sous différents angles.
Contre-dépouilles et éléments en surplomb
Les contre-dépouilles représentent un défi particulier pour les fraiseuses 3 axes standard.
Dans le fraisage 3 axes traditionnel, l’outil se déplace perpendiculairement au plan d’usinage, ce qui empêche d’atteindre les zones situées sous les surplombs ou nécessitant un usinage par le dessous. Des éléments tels que les rainures en queue d’aronde, les contre-dépouilles inclinées ou les saillies internes sont difficiles, voire impossibles, à réaliser sans solutions spéciales.
Les solutions standard à ce problème comprennent :
- Changement de l’orientation de la pièce pendant l’usinage (nécessite des fixations supplémentaires)
- Division du modèle en pièces pouvant être usinées séparément
- Utilisation d’outils d’angle spéciaux (efficacité limitée)
Les contre-dépouilles nécessitent une approche non standard, car la fraiseuse 3 axes n’atteint pas les zones difficiles d’accès. L’usinage de tels éléments impose un changement de position de la pièce, l’utilisation d’outils d’angle ou la division du modèle. Chacune de ces solutions augmente le temps de travail et nécessite de la précision. Dans de nombreux cas, l’utilisation d’une machine 5 axes est un meilleur choix.
Cavités et trous profonds
L’usinage de cavités et de trous profonds rencontre les limitations suivantes :
- La profondeur d’usinage maximale est limitée par la longueur des outils disponibles
- Les outils longs et fins sont sujets aux vibrations et aux déformations
- Difficultés d’évacuation des copeaux des trous profonds
- Problèmes de refroidissement dans les cavités profondes
Pour les trous dont le rapport profondeur/diamètre est supérieur à 10:1, on utilise souvent des forets spéciaux pour trous profonds ou des techniques de perçage par étapes, qui assurent une meilleure évacuation des copeaux et un meilleur refroidissement.
Influence de la géométrie de l’outil sur l’accessibilité
La forme et les dimensions de l’outil de coupe influencent directement la capacité à atteindre les zones difficiles d’accès :
Les fraises standard ont un rapport longueur/diamètre limité, ce qui affecte leur rigidité. Typiquement, la longueur de coupe effective est de 3 à 4 fois le diamètre de l’outil. Dépasser cette valeur augmente le risque de vibrations et de déformations.
Les porte-outils peuvent entrer en collision avec la pièce à usiner, limitant l’accès aux cavités profondes ou aux zones situées près de parois hautes. Ce problème est particulièrement visible lors de l’usinage de petites poches de grande profondeur.
Stratégies de minimisation des problèmes d’accès
L’approche moderne de la conception prend en compte les limitations d’accès de l’outil :
- Éviter les poches profondes et étroites au profit de géométries plus larges et moins profondes
- Conception tenant compte de la direction d’usinage
- Ajout de dépouilles aux parois dans les cavités profondes (min. 0,5° par côté)
- Prise en compte des rayons d’angle correspondant aux outils disponibles
La conception de pièces en vue du fraisage augmente l’efficacité et réduit le risque d’erreurs. Des poches plus larges, des parois inclinées et des rayons d’angle adaptés aux outils facilitent l’usinage. Une forme bien choisie réduit le temps de travail et améliore la qualité de surface. La prise en compte de la direction de fraisage élimine le besoin de solutions complexes.
Solutions technologiques pour surmonter les limitations du fraisage CNC
Malgré les limitations naturelles du fraisage CNC, il existe un certain nombre de solutions technologiques qui permettent de les surmonter ou de les minimiser. L’approche moderne combine des machines avancées, des outils spécialisés et des stratégies d’usinage innovantes.
Fraisage multi-axes
Le fraisage 4 et 5 axes représente une avancée majeure dans la capacité d’usiner des formes complexes.
Les axes de rotation supplémentaires permettent de positionner l’outil sous différents angles par rapport à la pièce à usiner. Cela permet d’atteindre des zones inaccessibles en fraisage 3 axes traditionnel, telles que les contre-dépouilles, les surfaces inclinées ou les géométries spatiales complexes.
Le fraisage 5 axes permet d’usiner la pièce entière en un seul bridage, ce qui élimine les erreurs liées au repositionnement et réduit le temps de production. Cette technologie est particulièrement précieuse pour la fabrication de composants aux formes complexes et organiques, tels que les aubes de turbine, les implants médicaux ou les moules d’injection.
Le saviez-vous : Dans le fraisage 5 axes avancé, on utilise la technique de l’usinage simultané, où tous les axes se déplacent simultanément, suivant des contours complexes. Cela permet de maintenir un angle optimal de l’outil par rapport à la surface usinée, ce qui améliore considérablement la qualité de finition.
Outils spécialisés
Le développement de la technologie des outils offre de nouvelles possibilités pour surmonter les limitations :
- Frezowanie o zmiennej geometrii ostrzy – redukuje wibracje i umożliwia szybszą obróbkę
- Narzędzia o wydłużonym zasięgu – pozwalają na obróbkę głębszych wnęk
- Mikrofrezowanie – umożliwia tworzenie drobnych detali i mniejszych promieni
- Frezowanie kulowe – idealne do obróbki powierzchni krzywoliniowych
- Frezowanie kątowe – ułatwia dostęp do podcięć i powierzchni pochylonych
Les outils modernes augmentent les possibilités de fraisage et réduisent le temps de travail. Les fraises sphériques sont efficaces pour les courbures, et les micro-fraises pour les détails fins. Les modèles à portée étendue atteignent les cavités profondes. Les outils angulaires facilitent l’usinage des contre-dépouilles. La géométrie variable des lames réduit les vibrations et améliore la qualité de surface.
Méthodes de fabrication hybrides
La combinaison de différentes technologies permet de surmonter les limites d’une seule méthode.
La combinaison du fraisage CNC avec l’électroérosion (EDM) permet de créer des géométries internes complexes. L’EDM permet de produire des coins internes vifs, des fentes profondes et des formes complexes qui sont impossibles à obtenir par fraisage seul.
L’intégration des technologies additives (impression 3D) avec l’usinage CNC combine la liberté de forme caractéristique de l’impression 3D avec la précision dimensionnelle du fraisage. Cette méthode hybride est particulièrement utile pour la fabrication de pièces avec des canaux de refroidissement internes, des espaces vides ou des structures internes complexes.
Stratégies d’usinage avancées
Les logiciels FAO modernes offrent des stratégies avancées qui maximisent les capacités du fraisage CNC :
- Usinage trochoidal – permet un enlèvement de matière efficace avec une charge d’outil réduite
- Trajectoires d’usinage adaptatives – ajustent les paramètres d’usinage à la géométrie locale de la pièce
- Usinage de finition – détecte automatiquement les zones nécessitant une finition avec un outil plus petit
- Simulation d’usinage – permet de détecter les problèmes potentiels avant de commencer l’usinage réel
La combinaison de ces stratégies avec la sélection appropriée des outils et des paramètres de coupe permet d’élargir considérablement les capacités du fraisage CNC, repoussant les limites de ce qui peut être réalisé.
Résumé
Le fraisage CNC, malgré ses nombreux avantages, est soumis à certaines limitations dues à la physique du processus de coupe, à la géométrie des outils et à la conception des machines. Les limitations clés comprennent l’impossibilité de créer des coins internes parfaitement vifs, les difficultés d’usinage des poches profondes ou les problèmes d’accès de l’outil aux contre-dépouilles et aux éléments en porte-à-faux.
La taille et la géométrie des outils de coupe influencent directement la gamme des formes réalisables. Les outils plus petits permettent de créer des détails plus fins, mais augmentent le temps d’usinage et sont plus sujets à la rupture. Les outils longs et fins permettent d’usiner des cavités plus profondes, mais au détriment de la stabilité et de la précision.
Les solutions technologiques modernes, telles que le fraisage multi-axes, les outils spécialisés ou les méthodes de fabrication hybrides, permettent de surmonter bon nombre de ces limitations. Les stratégies d’usinage avancées implémentées dans les logiciels FAO élargissent encore les capacités du fraisage CNC.
La conscience des limites de la technologie CNC et la connaissance des solutions disponibles sont essentielles pour la conception efficace de pièces destinées à l’usinage. La prise en compte de ces facteurs dès la phase de conception permet d’optimiser le processus de production, de réduire les coûts et d’éviter les problèmes de faisabilité.
Les entreprises telles que CNC Partner, dotées d’un parc de machines avancé et d’une large gamme de services, sont capables de relever les défis les plus exigeants, en offrant des solutions complètes en matière d’usinage des métaux.
