Quel est le processus de fraisage CNC

Le fraisage CNC est une méthode avancée de traitement des matériaux qui utilise des machines à commande numérique pour façonner avec précision les éléments. Le processus consiste à enlever de la matière à l’aide d’un outil de coupe rotatif, appelé fraise. Contrairement aux méthodes traditionnelles où la machine est contrôlée par un opérateur, le fraisage CNC assure un contrôle informatique complet.

Le processus commence par la création d’un modèle 3D numérique de la pièce à l’aide d’un logiciel de CAO. Le modèle est ensuite converti en code machine contenant des instructions pour la fraiseuse CNC. La machine, en interprétant ces données, effectue des mouvements précis, façonnant le matériau selon le motif programmé.

Le fraisage CNC permet de créer des formes complexes avec une grande précision, atteignant souvent des tolérances de l’ordre du micromètre. La technologie est utilisée dans de nombreuses industries, telles que l’automobile, l’aérospatiale, la médecine ou la fabrication de moules par injection. La précision, la répétabilité et l’automatisation de la production font du fraisage CNC un outil clé de l’usinage moderne. Il permet de créer des pièces de haute qualité de manière efficace et économique.

Étapes du traitement des matériaux en technologie CNC

Le processus de fraisage CNC se compose de plusieurs étapes, essentielles pour obtenir un produit de haute qualité. Chaque étape nécessite précision et soin pour obtenir des résultats optimaux.

Préparation du projet

La première étape consiste à développer un modèle CAO tridimensionnel de la pièce. Le modèle doit être précis, en tenant compte de toutes les exigences géométriques. Sur sa base, un programme CNC est généré, contenant des instructions détaillées pour la machine.

Préparation du matériau

Le choix du bon matériau est crucial. Il faut tenir compte des propriétés mécaniques, de la facilité d’usinage et des coûts. Avant de commencer l’usinage, le matériau est souvent pré-traité pour obtenir des dimensions et une forme approximatives.

Réglage de la machine

Cette étape comprend le montage des outils de coupe, le réglage des points zéro de la machine et la configuration des paramètres tels que la vitesse de rotation de la broche et l’avance.

Fixation de la pièce

La fixation stable de la pièce sur la table de travail est essentielle pour la précision de l’usinage. Diverses techniques de fixation sont utilisées, en fonction de la taille et de la forme de l’élément.

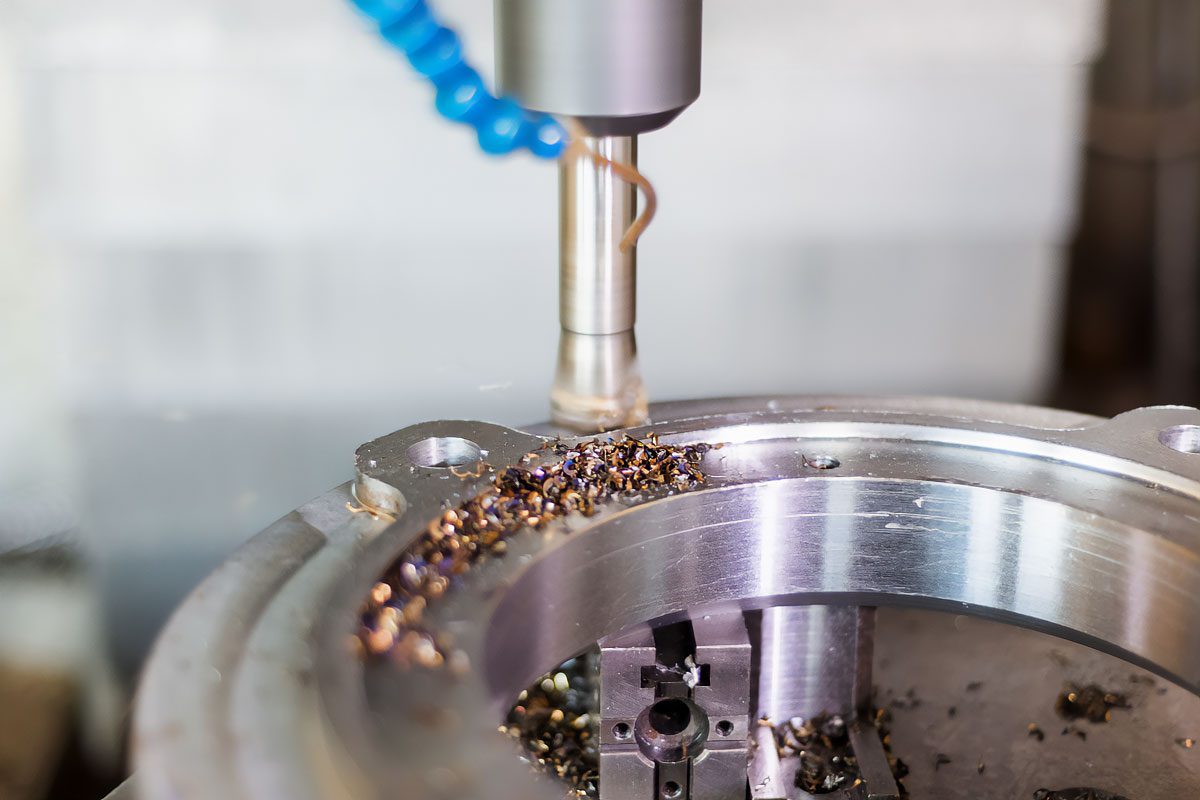

Processus d’usinage

L’usinage CNC proprement dit se divise en trois étapes :

• Usinage grossier – enlèvement de la majeure partie de la matière excédentaire.
• Usinage semi-fini – approche de la forme finale.
• Usinage de finition – obtention des dimensions finales et de la qualité de surface.

Contrôle qualité

Une fois l’usinage terminé, la pièce est soumise à un contrôle dimensionnel et qualitatif rigoureux. Des outils de mesure modernes, tels que des machines à mesurer tridimensionnelles ou des scanners 3D, sont utilisés.

Finition

La dernière étape comprend des opérations supplémentaires, telles que l’ébavurage, le polissage ou le traitement thermique, en fonction des exigences du produit final.

Pour réduire les vibrations pendant l’usinage, qui peuvent affecter la qualité de la surface, il est recommandé d’utiliser des amortisseurs de vibrations dans le porte-outil. Une telle mesure améliore considérablement la qualité de la finition, en particulier lors de l’usinage de parois minces ou avec un grand porte-à-faux de l’outil.

Types d’outils utilisés en fraisage CNC

Le fraisage CNC utilise une large gamme d’outils, sélectionnés en fonction du type d’usinage, du matériau et de l’effet attendu. La connaissance des différents fraises et de leurs applications permet d’obtenir des résultats optimaux.

Fraises cylindro-frontales

Outils universels de forme cylindrique avec des arêtes sur la face et la périphérie. Utilisées pour l’usinage de surfaces planes, de rainures et de contours.

• Fraises en carbure – offrent une grande durabilité et permettent de travailler à des vitesses élevées.
• Fraises en acier rapide (HSS) – une solution économique pour les tâches moins exigeantes.

Fraises sphériques

Outils à extrémité hémisphérique, idéaux pour l’usinage de surfaces tridimensionnelles, telles que les moules d’injection et les matrices.

Fraises à disque

Utilisées pour découper des rainures et des fentes profondes. Elles se distinguent par un grand diamètre par rapport à leur épaisseur.

Fraises à engrenages

Permettent d’usiner des surfaces sous un angle, utiles dans la fabrication d’engrenages et le chanfreinage des bords.

Fraises à queue

Les diamètres d’outils plus petits permettent un usinage précis de poches et de trous profonds.

Fraises à fileter

Outils spécialisés pour la découpe de filets intérieurs et extérieurs.

Fraises modulaires

Utilisées dans la fabrication d’engrenages, elles ont un profil adapté au module de l’engrenage.

Fraises pour usinage à grande vitesse (HPC)

Elles se caractérisent par une géométrie et des revêtements spéciaux qui permettent un usinage très rapide et efficace.

Micro-fraises

Outils de diamètres inférieurs à 1 mm, utilisés dans l’usinage d’éléments miniatures, par exemple dans l’électronique.

Facteurs influençant le choix de l’outil

Le choix de l’outil dépend de :

• Le type de matériau,
• La précision et la qualité de surface requises,
• L’efficacité du processus,
• La stabilité du système machine-porte-outil-pièce.

Paramètres de coupe clés

Chaque outil nécessite un réglage individuel des paramètres :

• Vitesse de rotation de la broche,
• Avance,
• Profondeur et largeur de coupe.

Les fraises à plaquettes interchangeables sont une solution qui réduit les coûts et le temps d’arrêt de la machine. Elles permettent un remplacement rapide des arêtes usées sans avoir à changer l’outil entier.

Applications du fraisage CNC dans diverses industries

Le fraisage CNC est largement utilisé dans de nombreux secteurs industriels en raison de sa précision, de sa flexibilité et de l’automatisation des processus. Les principaux domaines d’application comprennent les industries suivantes :

Industrie aéronautique

Le fraisage CNC joue un rôle essentiel dans la production de composants répondant aux exigences élevées en matière de sécurité et de performance :

• Production de pièces de moteurs d’avion,
• Usinage d’alliages légers tels que l’aluminium et le titane,
• Création de pièces structurelles d’avions.

Industrie automobile

Dans l’industrie automobile, la technologie CNC est utilisée tant pour la conception que pour la production de masse :

• Création de moules de coulée et d’injection,
• Usinage de blocs moteurs et de culasses,
• Production de composants moteur de précision.

Industrie médicale

Le fraisage CNC permet la création d’implants complexes et d’instruments chirurgicaux :

• Production d’implants dentaires et orthopédiques,
• Usinage de matériaux biocompatibles tels que le titane,
• Fabrication d’instruments chirurgicaux de précision.

Industrie électronique

La précision du fraisage CNC est cruciale dans la production de composants électroniques :

• Usinage de circuits imprimés (PCB),
• Création de boîtiers pour appareils électroniques,
• Fabrication d’éléments de refroidissement pour processeurs.

Industrie pétrolière et gazière

Dans ce secteur, le fraisage CNC est utilisé pour produire des composants résistants aux conditions extrêmes :

• Création de vannes et de pompes haute pression,
• Usinage de composants de plateformes de forage,
• Fabrication de pièces pour turbines à gaz.

Industrie spatiale

Le fraisage CNC permet la production de composants hautement résistants aux conditions extrêmes :

• Usinage de matériaux résistants aux hautes températures,
• Production de pièces de systèmes de propulsion,
• Fabrication d’éléments structurels de satellites.

Industrie de l’énergie

Dans le secteur de l’énergie, le fraisage CNC est utilisé pour créer des composants de turbines et d’appareils de production d’énergie :

• Production de pales de turbines éoliennes,
• Usinage de composants de réacteurs nucléaires,
• Création de pièces de générateurs électriques.

Lors de l’usinage de matériaux difficiles à travailler, tels que les alliages de titane ou l’Inconel, utilisés dans les industries aéronautique et spatiale, le fraisage cryogénique peut améliorer l’efficacité. Le refroidissement de l’outil par azote liquide pendant le fonctionnement augmente la durée de vie des lames et permet d’utiliser des paramètres de coupe plus élevés.

Comparaison du fraisage CNC avec les méthodes d’usinage traditionnelles

Le fraisage CNC et les méthodes traditionnelles d’usinage par coupe diffèrent en termes de précision, d’efficacité et de flexibilité. L’analyse de ces approches permet d’évaluer leurs avantages et leurs limites.

Précision et répétabilité

Fraisage CNC :

• Garantit une haute précision, souvent jusqu’à quelques micromètres,
• Assure une excellente répétabilité dans la production,
• Minimise le risque d’erreurs dues au facteur humain.

Fraisage traditionnel :

• La précision dépend des compétences de l’opérateur,
• Il est difficile d’obtenir des résultats identiques lors de cycles successifs,
• Risque accru d’erreurs manuelles.

Complexité de l’usinage

Fraisage CNC :

• Permet la création de formes tridimensionnelles complexes,
• Prend en charge l’usinage multi-axes (5 axes ou plus),
• Idéal pour les pièces à géométrie complexe.

Fraisage traditionnel :

• Limité à des formes plus simples,
• Généralement un usinage à 3 axes,
• Difficultés dans la production d’éléments complexes.

Efficacité de la production

Fraisage CNC :

• Haute efficacité, particulièrement en production de série,
• Possibilité de fonctionnement continu, même 24h/24 et 7j/7,
• Réoutillage rapide des machines pour de nouvelles tâches.

Fraisage traditionnel :

• Efficacité plus faible, particulièrement pour les grandes séries,
• Limité par le temps de travail de l’opérateur,
• Temps plus long pour l’adaptation de la machine.

Coûts

Fraisage CNC :

• Coûts initiaux plus élevés (achat de la machine, logiciels),
• Coûts de main-d’œuvre plus faibles sur le long terme,
• Rentable pour la production de masse.

Fraisage traditionnel :

• Coûts initiaux plus faibles,
• Coûts de main-d’œuvre plus élevés,
• Avantageux pour la production unitaire ou les petites séries.

Flexibilité de la production

Fraisage CNC :

• Changement de conception facile par modification du programme,
• Adaptation rapide aux nouvelles commandes,
• Idéal pour la production sur mesure.

Fraisage traditionnel :

• Moins flexible,
• Temps d’adaptation plus long aux nouveaux projets,
• Mieux adapté à la production constante.

Compétences requises

Fraisage CNC :

• Nécessite des connaissances en programmation et en informatique,
• Moins d’exigences manuelles,
• Formation continue aux nouvelles technologies indispensable.

Fraisage traditionnel :

• Nécessite des compétences manuelles et une expérience élevées,
• Moins d’exigences en matière de connaissances informatiques,
• Repose sur le savoir-faire traditionnel de l’opérateur.

Applications :

Les fraiseuses CNC modernes avec fonction de mode manuel permettent une approche hybride. Elles permettent une utilisation flexible des machines pour la production automatisée ainsi que pour les opérations manuelles plus traditionnelles.

Avantages du fraisage CNC dans la production de précision

Le fraisage CNC joue un rôle clé dans la production de précision moderne, offrant de nombreux avantages par rapport aux méthodes d’usinage traditionnelles. Les principaux avantages de cette technologie sont :

Précision inégalée

• Possibilité d’atteindre une précision dimensionnelle et géométrique exceptionnelle.
• Tolérances de l’ordre du micromètre – les machines maintiennent une précision jusqu’à ±0,001 mm.
• Répétabilité – chaque élément est identique au précédent, ce qui est important dans la production en série.
• Création de formes 3D complexes tout en maintenant une grande précision.

Haute efficacité

• Les fraiseuses modernes fonctionnent à des vitesses d’avance et de rotation élevées.
• Possibilité de fonctionnement continu, même 24h/24 et 7j/7, ce qui augmente l’efficacité.
• Minimisation des temps d’arrêt grâce à des changements d’outils rapides et à un changement automatique d’outils.

Flexibilité de production

• Facilité d’introduction de modifications – il suffit de changer le programme pour produire d’autres éléments.
• Rentabilité même pour les petites séries de production.
• Personnalisation des produits de manière simple, en les adaptant aux exigences individuelles.

Réduction des erreurs

• L’automatisation réduit le risque d’erreurs dues au facteur humain.
• Le système CNC exécute précisément les tâches programmées.
• Maintien d’une qualité constante grâce à l’élimination de la fatigue des machines.
• La surveillance du processus permet de détecter les écarts en temps réel.

Usinage de matériaux difficiles

• Usinage efficace des matériaux difficiles à usiner.
• Optimisation des trajectoires d’outils et des paramètres d’usinage.
• Outils dédiés pour différents types de matériaux.

Intégration avec les systèmes CAO/FAO

• La connexion directe entre la conception et la production accélère la réalisation.
• Les simulations de processus permettent d’éviter les problèmes avant le début de la production.
• Génération automatique de la documentation technique.

Économie de matière

• Minimisation des surépaisseurs d’usinage et des quantités de déchets.
• Possibilité de corriger les erreurs sans avoir à remplacer l’élément entier.

Sécurité au travail

• Les espaces de travail fermés minimisent le risque de contact avec les pièces mobiles.
• L’automatisation des opérations dangereuses réduit le risque d’accidents.
• Les systèmes de sécurité intégrés arrêtent la machine en cas de détection de danger.

Investir dans la formation des opérateurs et des programmeurs peut améliorer considérablement l’efficacité et la qualité de la production. La connaissance des techniques avancées de programmation et d’optimisation des processus permet d’exploiter pleinement les capacités des machines, même celles déjà possédées.

Matériaux adaptés à l’usinage CNC et leurs propriétés

Le choix du matériau pour l’usinage CNC est crucial pour la qualité du produit, l’efficacité du processus et les coûts de production. La diversité des matériaux disponibles permet d’adapter leurs propriétés à des applications spécifiques, mais nécessite également une optimisation de la technologie d’usinage.

Métaux

Les métaux sont les matériaux les plus couramment usinés en technologie CNC.

• Aluminium – léger, facile à usiner, largement utilisé dans les industries aérospatiale et automobile. Les alliages de la série 6000 (Al-Mg-Si) combinent résistance et facilité d’usinage.
• Aciers inoxydables – plus difficiles à usiner, mais résistants à la corrosion. Utilisés dans les industries alimentaire et médicale.
• Titane – rapport résistance/poids exceptionnel, indispensable dans la production d’implants médicaux et de composants aérospatiaux. L’usinage du titane nécessite des outils spécialisés et un refroidissement avancé, par exemple cryogénique.

Plastiques

Les plastiques jouent un rôle important dans l’usinage CNC, offrant une large gamme de propriétés.

• Polyamides (PA) – résistants, résistants à l’abrasion, idéaux pour les pièces mécaniques.
• PTFE (Téflon) – faible coefficient de friction, adapté aux éléments coulissants et aux joints.

Matériaux composites

Les matériaux composites, tels que le polymère renforcé de fibres de carbone (CFRP), représentent un défi pour l’usinage CNC en raison du risque de délaminage et de l’usure rapide des outils. Leurs propriétés mécaniques exceptionnelles pour une faible masse trouvent des applications dans les industries aérospatiale et sportive.

Les outils avec revêtements diamantés CVD augmentent la durabilité et la qualité de l’usinage des matériaux composites, limitant le risque de délaminage.

Bois et matériaux dérivés du bois

Le bois et les matériaux dérivés du bois sont également utilisés dans l’usinage CNC.

• Panneaux MDF – leur structure homogène permet des bords précis et des formes complexes, difficiles à obtenir avec le bois massif.

Comparaison des matériaux en termes de paramètres clés d’usinage :

Le choix du matériau approprié doit tenir compte des propriétés du produit, des exigences technologiques et des coûts de production. Les matériaux et outils avancés ouvrent de nouvelles possibilités dans la conception et la production de produits innovants, tout en nécessitant une optimisation des processus d’usinage.

Impact du liquide de refroidissement sur la qualité et l’efficacité du fraisage CNC

Le liquide de refroidissement joue un rôle clé dans le fraisage CNC, influençant la qualité de l’usinage, l’efficacité et la durée de vie des outils. Ses fonctions comprennent l’évacuation de la chaleur de la zone de coupe, la réduction de la friction et l’élimination des copeaux.

Types de liquides de refroidissement

Les liquides de refroidissement utilisés peuvent être divisés en trois catégories principales :

• Émulsions huile-eau – polyvalentes et efficaces, elles se composent d’eau et d’huile émulsifiante avec l’ajout d’inhibiteurs de corrosion et de biocides. Elles assurent une bonne dissipation de la chaleur et une bonne lubrification à des coûts relativement bas.
• Huiles synthétiques – elles offrent de meilleures propriétés lubrifiantes, ce qui est avantageux pour l’usinage de matériaux difficiles tels que les alliages de titane ou l’inconel. Cependant, leur capacité à dissiper la chaleur est inférieure à celle des émulsions.
• Brouillard d’huile – pulvérisation de fines gouttelettes d’huile dans de l’air comprimé, utilisée à des vitesses de coupe élevées lorsque les liquides de refroidissement traditionnels sont moins efficaces.

L’usinage de l’aluminium peut nécessiter un liquide de refroidissement à base d’alcool, qui s’évapore rapidement, laissant une surface propre, ce qui est important pour les éléments décoratifs ou destinés à un traitement de surface ultérieur.

Impact du liquide de refroidissement sur la qualité de l’usinage

Un refroidissement adéquat améliore la qualité de la surface, réduit le risque de bavures et améliore la précision dimensionnelle. La réduction de l’accumulation sur le tranchant de l’outil est particulièrement importante lors de l’usinage de matériaux plastiques, tels que les alliages d’aluminium.

Augmentation de l’efficacité

Un refroidissement efficace permet d’utiliser des vitesses de coupe et des avances plus élevées, réduisant ainsi le temps d’usinage. Une bonne lubrification réduit les forces de coupe, ce qui permet d’exploiter pleinement le potentiel de la machine et des outils.

Durée de vie des outils

Le liquide de refroidissement contribue à prolonger la durée de vie des outils. La réduction de la température et de la friction protège les tranchants de l’usure. Dans le cas d’outils revêtus, un refroidissement approprié préserve l’intégrité du revêtement, ce qui se traduit par une durée de fonctionnement plus longue.

Choix du liquide de refroidissement

Le choix du liquide de refroidissement dépend de :

• Le type de matériau usiné,
• Le type d’opération de fraisage,
• Les exigences en matière de qualité de surface,
• Les aspects économiques et écologiques.

Dans certaines situations, on utilise l’usinage à sec ou avec une lubrification minimale (MQL – Minimum Quantity Lubrication), notamment pour des raisons écologiques ou lorsque la présence de liquide de refroidissement peut gêner les étapes de production ultérieures.

L’utilisation du liquide de refroidissement approprié dans le processus de fraisage CNC améliore la qualité, l’efficacité et l’économie de la production. Les technologies de refroidissement modernes permettent une optimisation continue des processus d’usinage, augmentant la compétitivité des entreprises.

Optimisation des paramètres et des outils dans le processus de fraisage CNC

L’optimisation du fraisage CNC permet d’améliorer la qualité de l’usinage, d’augmenter l’efficacité et de réduire les coûts. Le choix approprié des paramètres de coupe et des outils permet d’obtenir une meilleure précision dimensionnelle, une qualité de surface supérieure et une durée de vie plus longue des outils.

Paramètres clés soumis à optimisation :

• Vitesse de rotation de la broche (tr/min),
• Vitesse d’avance,
• Profondeur de coupe axiale,
• Profondeur de coupe radiale.

L’optimisation des paramètres nécessite une analyse du type de matériau, de la géométrie de l’outil, des exigences de qualité de surface et des limitations de la machine. L’utilisation d’algorithmes avancés, tels que les algorithmes génétiques ou les réseaux neuronaux, peut aider à sélectionner les meilleurs réglages pour une opération donnée.

Les stratégies d’usinage adaptatives, qui ajustent les paramètres de coupe en temps réel, permettent de maintenir l’efficacité et la qualité dans des conditions d’usinage changeantes.

Optimisation de la trajectoire de l’outil

Une trajectoire d’outil correctement optimisée réduit le temps d’usinage, diminue l’usure des outils et améliore la qualité de la surface. Les actions clés comprennent :

• Minimisation des mouvements à vide,
• Utilisation de stratégies efficaces pour l’usinage de dégrossissage et de finition,
• Utilisation de trajectoires d’outil adaptatives.

Sélection des outils de coupe

Le choix des outils appropriés est un élément essentiel de l’optimisation du processus. Il faut prendre en compte :

• Le matériau de l’outil (par exemple, carbures cémentés, revêtements TiN),
• La géométrie de l’outil adaptée à l’opération concernée,
• L’entretien et le remplacement réguliers des outils.

L’utilisation d’outils à haute performance permet d’augmenter la vitesse de coupe et d’avance, ce qui se traduit directement par une productivité accrue.

Aspects économiques

Une optimisation correcte peut entraîner des économies grâce à :

• La réduction de l’usure des outils,
• La diminution du temps d’usinage,
• La réduction des déchets de matériaux,
• L’amélioration de la qualité des produits, ce qui limite le besoin d’opérations de finition supplémentaires.

Les systèmes CAM modernes avec modules d’optimisation ajustent automatiquement les paramètres d’usinage aux conditions variables, augmentant ainsi l’efficacité.

L’optimisation des paramètres et des outils dans le fraisage CNC est un processus complexe nécessitant l’analyse de nombreux facteurs. Cependant, une optimisation bien menée apporte des avantages sous forme de meilleure qualité des produits, d’une efficacité accrue et de coûts d’exploitation réduits.

Stratégies d’usinage : dégrossissage et finition dans le processus CNC

Dans le processus de fraisage CNC, deux stratégies de base sont utilisées : l’usinage de dégrossissage et l’usinage de finition. Chacune d’elles a des objectifs et des caractéristiques spécifiques qui influencent l’efficacité et la qualité de la production.

Usinage de dégrossissage

L’usinage de dégrossissage vise à enlever rapidement une grande quantité de matière pour donner à la pièce une forme proche de la géométrie finale.

Caractéristiques clés :

• Haute performance d’enlèvement de matière,
• Profondeurs de coupe plus importantes,
• Utilisation d’outils de plus grand diamètre,
• Acceptation d’une qualité de surface inférieure.

Les techniques modernes d’usinage d’ébauche comprennent :

• Usinage à grande vitesse (HEM),
• Fraisage trochoidal,
• Fraisage dynamique adaptatif.

Ces méthodes avancées augmentent l’efficacité tout en réduisant la charge sur l’outil et la machine.

Usinage de finition

L’usinage de finition vise à atteindre la précision dimensionnelle et la qualité de surface requises. Il se caractérise par :

• Des profondeurs de coupe plus faibles,
• Des vitesses de rotation plus élevées,
• Des vitesses d’avance plus faibles,
• L’utilisation d’outils de finition spécialisés.

Pour les surfaces de contour, il est recommandé de fraiser avec un pas latéral constant plutôt qu’un pas axial constant. Cette stratégie assure une qualité de surface plus uniforme, en particulier sur les surfaces à inclinaison variable.

Facteurs influençant le choix de la stratégie

Le choix de la stratégie d’usinage dépend de :

• La géométrie de la pièce,
• La précision et la qualité de surface requises,
• Les propriétés du matériau,
• Les capacités de la machine et les outils disponibles.

Intégration des stratégies

La combinaison de l’usinage d’ébauche et de finition dans un seul processus peut accroître l’efficacité. Un exemple est l’utilisation d’une stratégie d’usinage de reste, qui élimine les résidus de matière après l’ébauche avant l’étape de finition.

Les systèmes CAM modernes dotés d’algorithmes avancés optimisent les trajectoires d’outils pour les deux étapes. Cela permet de :

• Réduire le temps d’usinage,
• Mieux exploiter les capacités de la machine,
• Augmenter la durée de vie des outils,
• Améliorer la qualité de surface.

L’utilisation efficace des stratégies d’usinage d’ébauche et de finition est essentielle pour optimiser le processus de fraisage CNC. Comprendre les spécificités des deux étapes et les combiner habilement permet d’atteindre une meilleure efficacité, une meilleure qualité des produits et des coûts d’exploitation réduits.

Contrôle qualité dans le processus de fraisage CNC

Le contrôle qualité dans le fraisage CNC garantit la conformité des pièces aux exigences de conception. Un système efficace comprend des actions à différentes étapes de la production et des outils de mesure appropriés.

Aspects clés du contrôle qualité :

• Contrôle dimensionnel,
• Évaluation de la qualité de surface,
• Vérification de la géométrie et de la forme,
• Analyse des propriétés des matériaux.

Contrôle dimensionnel

Élément fondamental pour assurer la qualité.

Méthodes de mesure utilisées :

• Machines à mesurer tridimensionnelles (MMT),
• Scanners 3D,
• Micromètres et pieds à coulisse numériques.

Les centres CNC modernes disposent souvent de systèmes de mesure intégrés. Ils permettent de contrôler les dimensions pendant l’usinage et de corriger rapidement les paramètres en cas de détection d’écarts.

Évaluation de la qualité de surface

Comprend la mesure de la rugosité et l’identification des défauts tels que les rayures ou les marques d’outil.

Outils utilisés :

• Profilométrie tactile et sans contact,
• Systèmes de vision.

Vérification de la géométrie et de la forme

Particulièrement importante pour les pièces 3D complexes. La numérisation 3D permet de comparer la géométrie réelle au modèle CAO.

La technologie de tomographie informatisée permet d’analyser avec précision la structure interne de la pièce, en détectant les défauts de matériaux et les imprécisions d’usinage invisibles par les méthodes traditionnelles.

Examen des propriétés des matériaux

Comprend des tests de dureté, une analyse microscopique de la structure et des tests de résistance. Essentiel pour les composants soumis à de fortes contraintes.

Contrôle statistique des processus (SPC)

Le SPC surveille la stabilité du processus et détecte les tendances qui conduisent à une dégradation de la qualité.

Indicateurs clés :

• Capabilité du processus (Cp, Cpk),
• Cartes de contrôle (X-bar, R),
• Analyse des tendances.

Technologies modernes dans le contrôle qualité

L’Industrie 4.0 fournit des solutions innovantes, telles que :

• L’Internet des Objets (IoT) pour la collecte de données à partir des machines et des outils,
• L’intelligence artificielle pour l’analyse des données et la prévision des problèmes de qualité,
• La réalité augmentée (AR) pour le support des processus d’inspection.

Gestion de la documentation et des données

Les systèmes de gestion de la qualité conformes à la norme ISO 9001 fournissent un cadre pour une planification, une mise en œuvre et une amélioration continue efficaces du contrôle qualité.

Le contrôle qualité complet dans le fraisage CNC combine les méthodes de mesure traditionnelles avec les technologies modernes. Une telle intégration permet une évaluation précise de la conformité des pièces au projet et une amélioration continue du processus de production. Un contrôle efficace garantit la haute qualité des produits finis et une plus grande efficacité de production.

Problèmes courants et leurs solutions lors du fraisage CNC

Le fraisage CNC offre précision et avancée technologique, mais peut présenter des problèmes. Comprendre les difficultés et appliquer des solutions efficaces permet de maintenir une haute qualité de production et l’efficacité du processus.

Irrégularités de la surface usinée

Les surfaces irrégulières qui ne répondent pas aux exigences de qualité sont un problème fréquent.

Les causes peuvent inclure :

• Une vitesse d’avance trop élevée,
• Une performance insuffisante du liquide de refroidissement,
• Des vibrations de l’outil pendant le fonctionnement.

Solutions :

• Utilisation de la méthode de fraisage complet,
• Utilisation d’huile de coupe spécialisée,
• Optimisation des paramètres tels que la vitesse d’avance et la profondeur de coupe.

Traces d’outil visibles

Des traces visibles sur la surface peuvent résulter d’un mauvais choix des paramètres d’entrée et de sortie de l’outil et de la méthode de fraisage.

Solutions :

• Choix minutieux du point d’alimentation de l’outil,
• Utilisation de chevauchements lors de la coupe centrale,
• Utilisation d’une coupe profonde complète lors de la finition latérale,
• Utilisation d’huile pour l’usinage de finition.

Bavures et résidus de matière

Les bavures ou les résidus de matière peuvent nuire à l’esthétique et à la précision de la pièce.

Solutions :

• Réglage de la vitesse d’avance et de la profondeur de coupe,
• Utilisation d’outils tranchants et appropriés,
• Fraisage de finition avec une faible profondeur de coupe.

Problèmes d’entraînement et de broche

Les pannes d’entraînement et de broche entraînent des interruptions de production. Les symptômes incluent des bruits inhabituels, des vibrations et une perte de précision.

Solutions :

• Inspections et maintenance régulières,
• Surveillance de la vitesse de rotation et de la température de la broche,
• Maintien de la propreté des mécanismes et remplacement des pièces d’usure.

La mise en œuvre d’un système de surveillance de l’état de la machine en temps réel permet de détecter précocement les problèmes d’entraînement et de broche, autorisant des actions de maintenance proactives.

La résolution des problèmes en fraisage CNC nécessite une approche systématique. Les actions clés comprennent des inspections régulières, l’optimisation des paramètres, l’utilisation d’outils et de techniques appropriés, ainsi que la formation des opérateurs. Cette approche minimise les difficultés et maintient une haute qualité de production.

Intégration du fraisage CNC avec d’autres technologies de production

La combinaison du fraisage CNC avec d’autres technologies de production est un élément clé des méthodes de fabrication modernes. Cette approche améliore l’efficacité, la flexibilité et la qualité des produits.

Combinaison avec les technologies additives

La combinaison du fraisage CNC avec l’impression 3D (fabrication additive) permet de tirer parti des avantages des deux méthodes. L’impression 3D permet de créer des géométries internes complexes, tandis que le fraisage CNC assure une haute précision dimensionnelle et une qualité de surface.

Intégration avec l’automatisation et la robotique

L’automatisation des processus, tels que le chargement et le déchargement des pièces, augmente considérablement le rendement et réduit les coûts de main-d’œuvre. Les robots manipulant les outils et les systèmes de palettisation permettent un fonctionnement continu des machines, même en dehors des heures de travail des opérateurs.

Technologies de mesure dans le processus de fraisage

Les scanners 3D et les machines de mesure tridimensionnelles (MMT) sont de plus en plus intégrés au fraisage CNC. Ces solutions permettent de vérifier rapidement les dimensions et la géométrie des pièces et de corriger immédiatement les paramètres d’usinage en cas d’écarts.

La mise en œuvre d’un jumeau numérique du processus de production permet de simuler et d’optimiser la chaîne de production dans un environnement virtuel. Cela réduit le temps et les coûts de mise en œuvre de nouvelles solutions.

Technologies de l’Industrie 4.0

L’intégration du fraisage CNC avec les technologies de l’Industrie 4.0 ouvre de nouvelles possibilités d’optimisation des processus.

• L’Internet des Objets (IoT) permet de surveiller les machines en temps réel, ce qui soutient la maintenance prédictive.
• L’intelligence artificielle et l’apprentissage automatique automatisent la planification de la production et l’optimisation des trajectoires d’outils.

Centres d’usinage polyvalents

La combinaison du fraisage CNC avec d’autres méthodes, telles que le tournage ou le rectification, au sein d’un même centre d’usinage, élimine la nécessité de transférer les pièces entre les machines. Cette approche réduit le temps de production et minimise le risque d’erreurs liées au serrage répété des pièces.

Intégration avec les systèmes CAO/FAO

Les systèmes CAO/FAO assurent un flux d’informations fluide de la conception à la production. La simulation du processus d’usinage dans les systèmes FAO permet de détecter les collisions et d’optimiser les trajectoires d’outils avant le début de l’usinage réel.

L’intégration du fraisage CNC avec d’autres technologies de production augmente la flexibilité, améliore la qualité des produits et réduit les coûts opérationnels. Le développement des technologies d’intégration permet une optimisation continue des processus et la création de solutions de fabrication innovantes.

Aspects économiques de la mise en œuvre de la technologie de fraisage CNC

L’introduction du fraisage CNC dans la production implique des décisions économiques importantes. L’analyse des coûts et des avantages est essentielle pour prendre une décision éclairée.

Coûts initiaux

L’investissement comprend :

• L’achat de la machine CNC,
• Les logiciels CAO/FAO,
• La formation des employés,
• Les modifications de l’infrastructure de l’usine.

Diverses options de financement, telles que la location ou le crédit d’investissement, peuvent aider à répartir les coûts dans le temps.

Rendement de la production

L’automatisation des processus et la possibilité de fonctionnement continu réduisent le temps de production. Le fraisage CNC permet également d’augmenter la quantité de pièces produites tout en maintenant une haute qualité.

Qualité des produits

La précision et la répétabilité sont les principaux avantages de cette technologie. La réduction des rebuts et des réclamations diminue les coûts liés au contrôle qualité et augmente la compétitivité sur le marché.

L’analyse économique devrait prendre en compte les revenus potentiels provenant de commandes plus avancées et mieux rémunérées rendues possibles par la technologie CNC.

Flexibilité de production

Le fraisage CNC facilite la réalisation de petites séries et de commandes individuelles. Le changement rapide de production vers de nouvelles pièces grâce à la modification du programme d’usinage augmente l’efficacité et la satisfaction des clients.

Coûts opérationnels

Bien qu’ils puissent sembler plus élevés au départ que pour les méthodes traditionnelles, ils s’avèrent plus bas à long terme grâce à :

• Une efficacité plus élevée,
• Un besoin réduit de main-d’œuvre manuelle,
• Une réduction de la consommation de matériaux et d’énergie.

Retour sur investissement (ROI)

La période de retour sur investissement typique pour le fraisage CNC est de 2 à 5 ans.

Une analyse précise du ROI devrait inclure :

• Les coûts initiaux,
• Les économies opérationnelles,
• Les possibilités d’augmentation des revenus.

La mise en œuvre du fraisage CNC représente une dépense importante, mais les avantages potentiels à long terme dépassent souvent les coûts. Une analyse économique minutieuse tenant compte des spécificités de l’entreprise et du marché permet de prendre la bonne décision. Une mise en œuvre correctement planifiée augmente la compétitivité et ouvre de nouvelles perspectives de développement.

Résumé

Le fraisage CNC est une technologie essentielle dans la production industrielle, offrant précision, efficacité et flexibilité. Il permet l’usinage de divers matériaux tels que les métaux, les plastiques et les composites. Le choix approprié des paramètres de coupe et des outils est crucial pour obtenir des résultats optimaux.

L’intégration du fraisage CNC avec d’autres technologies, telles que l’impression 3D ou les systèmes de mesure avancés, permet la conception et la réalisation de composants plus complexes. Cette approche ouvre de nouvelles possibilités de production, augmentant l’innovation et la flexibilité des processus. L’utilisation de méthodes hybrides soutient la création de solutions précises et techniquement avancées.

Les investissements dans la technologie CNC impliquent des coûts initiaux élevés, mais ils entraînent des économies significatives à long terme. Une efficacité accrue, une réduction des déchets et la possibilité de réaliser des projets plus complexes augmentent la compétitivité des entreprises. L’analyse économique et la stratégie de mise en œuvre permettent de maximiser les avantages découlant de l’utilisation de cette technologie.

Le progrès technologique, y compris l’intégration avec l’Industrie 4.0, permet d’améliorer davantage les processus. L’utilisation de l’Internet des Objets et de l’intelligence artificielle permet une automatisation encore plus avancée, une augmentation de l’efficacité et une amélioration de la qualité. Le fraisage CNC joue un rôle clé dans la production industrielle moderne, offrant la possibilité de réaliser des composants précis et de haute qualité dans divers secteurs.
