La rectification CNC joue un rôle crucial dans la production d’outils de coupe, garantissant précision et qualité de fabrication. Les machines avancées à commande numérique permettent l’usinage des surfaces d’outils, obtenant une géométrie et une finition parfaites. Dans l’industrie des outils, la rectification CNC est utilisée dans la production de fraises, de forets, d’alésoirs et de plaquettes de tour. Cela permet de créer des outils aux formes complexes et d’une précision micrométrique, ce qui se traduit par leur efficacité et leur durabilité.
La rectification CNC augmente l’efficacité de la production, réduit les coûts et améliore la qualité des produits finis. Les centres de rectification CNC modernes intègrent diverses opérations dans un seul réglage de machine, permettant une production complète d’outils. La technologie est en constante évolution, offrant de nouvelles possibilités en termes de précision, de vitesse et d’automatisation des processus.
Bases de la rectification CNC dans la production d’outils de coupe

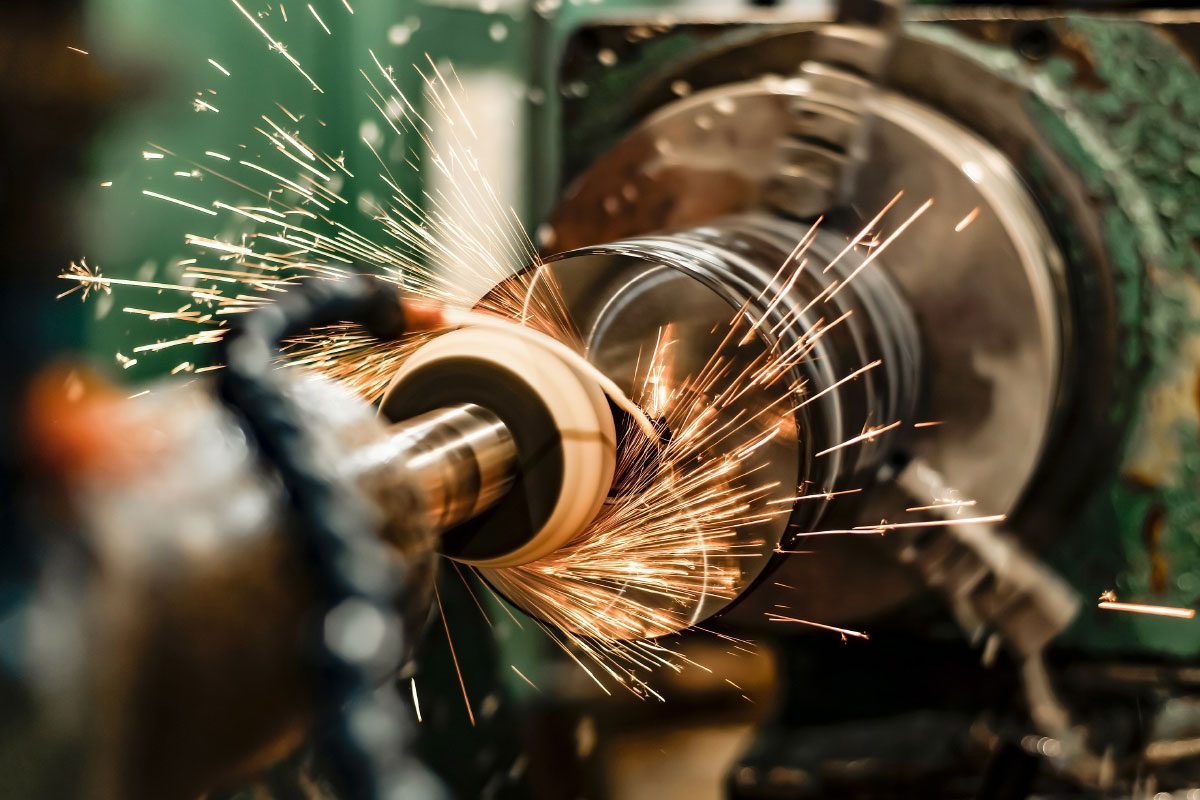

La rectification CNC est le fondement de la production moderne d’outils de coupe. Les machines-outils à commande numérique offrent précision, répétabilité et haute qualité de fabrication. Le processus repose sur l’utilisation de meules rotatives qui éliminent l’excès de matière. Le contrôle par ordinateur permet de créer des formes complexes avec une précision micrométrique.
Les rectifieuses CNC sont divisées en plusieurs types :
- Rectifieuses planes – utilisées pour l’usinage de surfaces planes.
- Rectifieuses pour alésages – destinées à l’usinage de surfaces cylindriques internes.
- Rectifieuses sans pointes – utilisées pour l’usinage de pièces cylindriques sans nécessiter de support.
- Rectifieuses universelles – machines polyvalentes pour différents types d’usinage.
Les matériaux abrasifs utilisés dans le processus de rectification influencent la qualité de l’usinage et la durabilité des outils. Les plus couramment utilisés sont :
- Corindon – matériau populaire avec un large éventail d’applications.
- Carbure de silicium – convient aux surfaces plus dures.
- Diamant – garantit la plus haute précision.
- Nitruure de bore cubique (CBN) – utilisé pour l’usinage de matériaux difficiles à usiner.
Le refroidissement et la lubrification sont essentiels pour protéger les outils contre les dommages thermiques et maintenir la qualité de l’usinage. Les méthodes utilisées comprennent :
- Refroidissement par immersion – efficace dans les processus intensifs.
- Refroidissement par brouillard d’huile – utilisé pour des exigences de température moindres.
- Refroidissement cryogénique – offre d’excellents résultats dans des conditions difficiles.
Le choix approprié de la technologie de refroidissement et de lubrification a un impact sur l’efficacité de l’ensemble du processus et la qualité du produit final.
Paramètres et techniques clés de rectification CNC pour différents types d’outils
L’efficacité de la rectification CNC dans la production d’outils de coupe dépend du choix approprié des paramètres et des techniques. Chaque type d’outil nécessite une approche individuelle, adaptée à ses spécificités.
Paramètres de rectification :
- La vitesse de rotation de la meule affecte l’efficacité et la qualité de la surface. Des vitesses plus élevées sont utilisées pour les outils en carbure cémenté que pour les outils en acier rapide.
- L’avance détermine la vitesse de déplacement de l’outil par rapport à la meule. Une avance plus faible améliore la qualité de la surface, mais augmente le temps d’usinage.
- La profondeur de rectification dépend de la dureté du matériau et de la précision requise. Une profondeur plus importante accélère le processus, mais peut entraîner des contraintes dans le matériau.
Techniques de rectification pour des outils sélectionnés :
- Fraise à surfacer : rectification des goujures hélicoïdales, façonnage des arêtes de coupe.
- Forets : rectification des surfaces de dépouille, formation des goujures.
- Plaquettes de coupe : rectification des surfaces de coupe, formation des brise-copeaux.
- Tarauds : rectification du profil du filetage, usinage de la partie de préhension.
Influence de la granulométrie de la meule
La granulométrie de la meule est essentielle pour la qualité de la surface :
| Granulométrie | Application |
|---|---|
| Grosse (16-60) | Ébauche |
| Moyenne (70-120) | Finition |
| Fine (150-240) | Usinage de précision |
| Très fine (280 et plus) | Polissage |
Le suivi du processus de rectification dans les systèmes CNC modernes comprend :
- Le contrôle des forces de rectification.
- La mesure de l’usure de la meule.
- La correction automatique des paramètres.
L’utilisation de techniques avancées et la sélection appropriée des paramètres de rectification CNC garantissent une haute qualité et une efficacité dans la production d’outils de coupe, adaptées aux exigences de chaque outil.
Impact de la rectification de précision sur l’efficacité et la durabilité des outils
La rectification CNC de précision a un impact significatif sur l’efficacité et la durabilité des outils de coupe. La précision de l’usinage se traduit par la qualité du travail de l’outil et sa longévité.
Géométrie de la lame et efficacité de coupe
La rectification de précision permet d’obtenir une géométrie de lame optimale, ce qui a un impact sur :
- Les forces de coupe.
- L’évacuation des copeaux.
- La qualité de la surface usinée.
Les arêtes de coupe rectifiées avec précision réduisent la résistance pendant l’usinage, ce qui se traduit par une consommation d’énergie moindre et une plus grande efficacité du processus.
Impact de la qualité de surface sur la durabilité de l’outil
La surface lisse obtenue grâce à la rectification CNC réduit le frottement entre l’outil et le matériau. Elle limite également l’adhérence des copeaux et améliore l’évacuation de la chaleur de la zone de coupe. Des études indiquent que les outils avec une faible rugosité de surface peuvent fonctionner jusqu’à 30 % plus longtemps que les outils avec une finition moins bonne.
Microgéométrie de l’arête de coupe
La rectification de précision permet de contrôler des éléments tels que :
- Le rayon de l’arête (rayon r).
- Le chanfrein de l’arête (largeur b et angle α).
Une microgéométrie optimale augmente la résistance à l’écaillage, améliore la stabilité du processus de coupe et prolonge la durée de vie de l’outil.
Contraintes résiduelles dans la couche superficielle
La rectification CNC influence la répartition des contraintes dans la couche superficielle. Les contraintes résiduelles de compression augmentent la résistance à la fatigue, tandis que les contraintes de traction peuvent entraîner une usure plus rapide. Le contrôle des paramètres du processus permet d’obtenir une répartition favorable des contraintes, ce qui augmente la durabilité des outils.
Impact de la précision sur la répétabilité de l’usinage
La précision de la rectification CNC assure :
- Une géométrie uniforme des lames dans les outils multi-lames.
- La répétabilité des dimensions et des formes des outils dans la production en série.
Relation entre la précision de la rectification et les paramètres de coupe :
| Paramètre de rectification | Impact sur la performance | Impact sur la durabilité |
|---|---|---|
| Précision dimensionnelle | Possibilité d’utiliser des avances plus élevées | Charge uniforme sur les arêtes |
| Lissage de surface | Réduction des forces de coupe | Usure abrasive réduite |
| Angles de lame | Optimisation du processus de formation des copeaux | Résistance accrue aux charges |
Les processus d’usinage deviennent plus stables et l’usure des outils – prévisible. La rectification de précision CNC, garantissant une géométrie et une qualité de surface optimales, améliore considérablement l’efficacité et la durabilité des outils. L’investissement dans des technologies de rectification avancées se traduit par des coûts réduits et une plus grande efficacité des processus de production.
Techniques avancées de rectification CNC pour différents types d’outils de coupe
Le développement de la technologie CNC a introduit des techniques de rectification avancées qui améliorent considérablement la qualité et l’efficacité de la production d’outils de coupe. Chaque type d’outil nécessite une approche spécifique et des méthodes d’usinage appropriées.
La rectification de profil permet de créer des formes de tranchant complexes. Elle est utilisée pour les fraises de forme, les plaquettes de tournage à profils spéciaux et les outils pour rainures et filetages. Cette technique se caractérise par une haute précision de reproduction du profil, la possibilité de créer des géométries complexes et une réduction du temps d’usinage.
La rectification par pénétration consiste à faire pénétrer la meule dans le matériau de l’outil. Elle est utilisée pour l’usinage des goujures de copeaux des forets, des surfaces frontales des fraises et la formation des brise-copeaux sur les plaquettes de coupe. Cette technique augmente l’efficacité et assure un meilleur contrôle de la profondeur de rectification.
La rectification oscillante utilise un mouvement oscillatoire supplémentaire de la meule ou de la pièce. Les applications typiques incluent la rectification des goujures hélicoïdales, des surfaces de dépouille des forets et la formation des surfaces de coupe des plaquettes. Les avantages comprennent une amélioration de la qualité de surface et une réduction des forces de rectification.
La rectification à haute vitesse (HSG) repose sur des vitesses de rotation de meule très élevées. Elle est utilisée pour l’usinage d’outils en carbure et de fraises sphériques de précision, ainsi que pour la finition des surfaces des plaquettes. Les avantages incluent une réduction du temps d’usinage, une amélioration de la qualité de surface et la possibilité d’usiner des matériaux difficiles à usiner.
La rectification hybride combine différentes techniques en un seul processus. Un exemple est la combinaison de la rectification de profil avec oscillation ou de la HSG avec refroidissement cryogénique. L’approche hybride optimise le processus et augmente la flexibilité de la production.
L’application de ces techniques permet d’atteindre une haute précision, une qualité de surface et une efficacité du processus. Le choix de la méthode dépend du type d’outil, du matériau et des exigences d’utilisation. Le développement de la technologie CNC élève constamment les normes dans l’industrie des outils.
Automatisation et optimisation des processus de rectification CNC dans la production d’outils
L’automatisation et l’optimisation des processus de rectification CNC sont des éléments clés de la production moderne d’outils de coupe. L’intégration de technologies avancées permet d’augmenter l’efficacité, la qualité et la flexibilité de la production.
Systèmes de chargement et de déchargement automatiques
L’utilisation de robots et de systèmes d’alimentation améliore les processus de production.
Avantages:
- Réduction des temps d’arrêt.
- Augmentation de l’efficacité.
- Minimisation des erreurs.
Les exemples de solutions comprennent des robots industriels avec des pinces pour divers outils, des systèmes de palettes avec échange automatique et des magasins d’outils intégrés connectés aux centres d’usinage.
Systèmes de contrôle adaptatifs
Les systèmes CNC modernes utilisent des algorithmes avancés pour optimiser le processus de rectification.
Fonctions :
- Surveillance des forces de rectification.
- Correction automatique des paramètres.
- Compensation de l’usure de la meule.
Les effets comprennent la stabilisation de la qualité, l’allongement de la durée de vie des meules et l’optimisation du temps de cycle de production.
Systèmes de mesure intégrés
Les systèmes de mesure intégrés au processus de rectification permettent un contrôle qualité en temps réel.
Types de mesures :
- Balayage optique de profil.
- Mesures tactiles des dimensions.
- Analyse de la rugosité de surface.
Les avantages incluent l’élimination du transfert d’outils vers des postes de mesure séparés, la correction immédiate des paramètres et la réduction des rebuts.
Jumeaux numériques des processus de rectification
Les modèles virtuels de processus permettent l’optimisation sans nécessiter d’essais physiques.
Applications :
- Simulation d’usinage.
- Prévision de l’usure de la meule.
- Optimisation de la trajectoire de l’outil.
Les avantages comprennent la réduction du temps de mise en œuvre de nouveaux produits, la diminution des coûts d’essais technologiques et la possibilité de tester différents scénarios.
Systèmes de gestion des outils (Tool Management Systems)
Gestion complète du cycle de vie des outils.
Fonctionnalités :
- Suivi de l’usure des meules.
- Planification des remplacements et des régénérations.
- Optimisation des ressources.
Les effets incluent une augmentation de l’efficacité des outils, une réduction des temps d’arrêt et une optimisation des coûts.
Systèmes intelligents de refroidissement et de lubrification
Solutions avancées adaptant le refroidissement aux conditions d’usinage.
Innovations :
- Dosage précis du liquide de refroidissement.
- Contrôle de la pression et du débit.
- Systèmes de brouillard d’huile.
Les avantages comprennent une amélioration de la qualité de surface, une augmentation de la durabilité des meules et une réduction de la consommation de liquide de refroidissement.
Systèmes de surveillance de l’état des machines
L’analyse des paramètres de fonctionnement des rectifieuses CNC permet une maintenance prédictive.
Aspects surveillés :
- Vibrations de la broche.
- Température des roulements.
- Consommation d’énergie.
Les avantages incluent la prévention des pannes, l’optimisation de la maintenance et l’allongement de la durée de vie des machines.
L’automatisation et l’optimisation des processus de rectification CNC permettent d’atteindre un nouveau niveau de précision, d’efficacité et de flexibilité de production. Le développement de ces technologies ouvre de nouvelles possibilités de personnalisation et de réaction rapide aux besoins du marché.
Techniques avancées de rectification CNC pour outils de coupe
Le développement de la technologie de rectification CNC a considérablement amélioré les processus de production d’outils de coupe. Les méthodes modernes permettent la fabrication d’outils de haute précision et efficacité.
Rectification de profil
Permet de créer des formes complexes pour les tranchants des outils.
Application :
- Frezowanie kształtowe.
- Noże tokarskie o specjalnych profilach.
Zalety: - Wysoka dokładność odwzorowania.
- Skrócenie czasu obróbki.
Szlifowanie wgłębne
Polega na zagłębianiu ściernicy w materiał. Technika wykorzystywana do:
- Rowków wiórowych wierteł.
- Kształtowania łamaczy wiórów.
Korzyści: - Precyzyjne uzyskiwanie ostrych krawędzi.
- Lepsza kontrola głębokości szlifowania.
Szlifowanie oscylacyjne
Stosuje dodatkowy ruch oscylacyjny ściernicy lub przedmiotu obrabianego.
Efekty:
- Poprawa jakości powierzchni.
- Równomierne zużycie ściernicy.
Szlifowanie wysokoprędkościowe (HSG)
Metoda wykorzystująca bardzo wysokie prędkości obrotowe ściernicy.
Zastosowanie:
- Narzędzia z węglików spiekanych.
Zalety: - Skrócenie czasu obróbki.
- Możliwość obróbki materiałów trudnoskrawalnych.
Szlifowanie z chłodzeniem kriogenicznym
Metoda chłodzenia ciekłym azotem lub CO₂, stosowana do:
- Obróbki materiałów wrażliwych na ciepło.
Efekty: - Redukcja naprężeń cieplnych.
- Poprawa jakości powierzchni.
Wykorzystanie zaawansowanych technik szlifowania CNC pozwala na osiągnięcie wysokiej jakości oraz precyzji obróbki. Wybór odpowiedniej metody zależy od rodzaju narzędzia, jego materiału oraz wymagań procesu. Nowoczesne technologie zwiększają wydajność i poprawiają właściwości użytkowe narzędzi.
Innowacje w technologii szlifowania CNC dla przemysłu narzędziowego
Przemysł narzędziowy wprowadza nowoczesne rozwiązania w technologii szlifowania CNC, zwiększając wydajność, precyzję i elastyczność produkcji. Innowacyjne techniki umożliwiają tworzenie narzędzi o wyjątkowych parametrach i zastosowaniach.
Szlifowanie wspomagane laserowo wykorzystuje laser do podgrzewania materiału przed kontaktem ze ściernicą, co ułatwia jego usuwanie. Technika zwiększa efektywność obróbki materiałów supertwardych, redukuje siły szlifowania i umożliwia precyzyjne kształtowanie mikrogeometrii ostrza.
Szlifowanie ultradźwiękowe polega na zastosowaniu drgań ultradźwiękowych, które zwiększają efektywność usuwania materiału. Stosowane w obróbce mikronarzędzi i precyzyjnych elementów ceramicznych, zapewnia wyższą precyzję i możliwość pracy z bardzo małymi posuwami.
Addytywne technologie łączą druk 3D z precyzyjnym szlifowaniem CNC. Proces obejmuje wydruk korpusu narzędzia, obróbkę cieplną i precyzyjne wykończenie powierzchni roboczych. Metoda pozwala na tworzenie skomplikowanych geometrii, optymalizację kanałów chłodzących i redukcję masy narzędzi przy zachowaniu ich wytrzymałości.
Sztuczna inteligencja w szlifowaniu CNC umożliwia predykcyjne dostosowywanie parametrów obróbki, optymalizację trajektorii narzędzia oraz kompensację odchyleń. W efekcie poprawia stabilność procesu, jakość powierzchni i skraca czas ustawiania maszyn.
Nanoszlifowanie pozwala na obróbkę z dokładnością do nanometrów dzięki zastosowaniu ultraprecyzyjnych szlifierek i ściernic o submikronowej ziarnistości. Technologia znajduje zastosowanie w produkcji mikrofrezów, narzędzi chirurgicznych i elementów optyki precyzyjnej.
Polissage en atmosphère contrôlée est effectué dans un environnement gazeux, tel que l’argon, le vide ou des gaz réactifs. Il assure l’élimination de l’oxydation de surface, l’amélioration de la dissipation thermique et la possibilité de modifier les propriétés de la couche superficielle.
Comparaison des techniques innovantes de polissage CNC :
| Technique | Avantage principal | Défis |
|---|---|---|
| Assistance laser | Efficacité accrue | Coûts d’implémentation élevés |
| Ultrasons | Précision du micro-usinage | Limitations dans l’usinage de grandes pièces |
| Technologies additives | Géométrie complexe | Nécessité d’optimiser le processus hybride |
| Intelligence artificielle | Adaptabilité du processus | Complexité de l’implémentation |
| Polissage nanométrique | Précision maximale | Exigences élevées en matière de stabilité |
| Atmosphère contrôlée | Modification de surface | Coûts d’infrastructure |
Les innovations dans la technologie de rectification CNC relèvent les normes de l’industrie des outils, permettant la création d’outils avancés aux excellents paramètres et propriétés. L’intégration des méthodes traditionnelles avec les nouvelles technologies ouvre la voie à des applications de plus en plus exigeantes.
Intégration des systèmes de mesure dans le processus de rectification CNC des outils
L’intégration de systèmes de mesure avancés dans le processus de rectification CNC joue un rôle clé dans l’atteinte de la plus haute précision et efficacité dans la production d’outils de coupe. Les solutions modernes permettent le contrôle de la qualité en temps réel, l’adaptation des paramètres et la réduction des erreurs.
Mesures en cours de processus
Les systèmes intégrés à la machine permettent de surveiller les dimensions et la géométrie de l’outil pendant l’usinage. Ils utilisent le balayage laser, les sondes tactiles et les systèmes optiques. Les avantages comprennent la correction immédiate des paramètres, la réduction du cycle de production et l’élimination de la nécessité de transférer les outils vers des postes de mesure séparés.
Systèmes de balayage 3D et microscopes de mesure
Les scanners avancés analysent la géométrie des outils après l’usinage, vérifiant la conformité avec le modèle CAO et les écarts de forme. Les microscopes de mesure permettent un contrôle précis de la microgéométrie des tranchants, une analyse de la topographie de surface et une évaluation de la qualité des revêtements d’outils. Le résultat est l’optimisation de la géométrie du tranchant et l’amélioration de la durabilité des outils.
Systèmes de mesure des forces et de la rugosité de surface
Les capteurs de force surveillent les paramètres tels que les forces normales, tangentielles ou le couple de coupe, permettant de détecter l’usure de la meule et d’optimiser la profondeur de rectification. Les systèmes de mesure de rugosité utilisent l’interférométrie à lumière blanche ou la profilométrie laser, ce qui permet de contrôler la qualité de la surface de contact et d’optimiser les paramètres du processus.
Thermographie et contrôle adaptatif
Les caméras thermiques surveillent les températures pendant la rectification, détectant les surchauffes et optimisant le refroidissement. Les systèmes de contrôle adaptatif, utilisant des capteurs et des algorithmes d’analyse de données, ajustent les paramètres d’usinage en temps réel, compensant l’usure de la meule et améliorant la qualité de l’usinage.
Comparaison des systèmes de mesure en rectification CNC :
| Système de mesure | Précision | Vitesse de mesure | Intégration au processus |
|---|---|---|---|
| Scan 3D | Élevée | Moyenne | Post-traitement |
| Microscopes de mesure | Très élevée | Faible | Hors ligne/En ligne |
| Mesure de force | Moyenne | Très élevée | En cours de traitement |
| Mesure de rugosité | Élevée | Moyenne | En ligne |
| Thermographie | Moyenne | Élevée | En cours de traitement |
L’intégration de technologies de mesure avancées dans le processus de rectification CNC améliore la qualité de la production, augmente l’efficacité et réduit les coûts. Grâce à une surveillance continue et à une adaptation automatique des paramètres, il est possible d’atteindre les normes les plus élevées de précision et de répétabilité dans la production d’outils de coupe.
Résumé
La rectification CNC constitue la base de l’industrie moderne des outils. Cette technologie permet la production d’outils de précision aux géométries complexes, garantissant une haute qualité et une grande efficacité.
La technique permet d’atteindre des dimensions précises et une finition de surface lisse, ce qui se traduit par de meilleures performances des outils. Le contrôle numérique soutient l’automatisation des processus, augmentant la répétabilité et éliminant les erreurs humaines. Les centres de rectification modernes intègrent diverses opérations d’usinage, permettant une production complète d’outils en un seul réglage de machine.
L’utilisation de systèmes de mesure avancés dans le processus de rectification garantit un contrôle qualité continu et permet une correction rapide des paramètres. Le développement technologique comprend l’utilisation de l’intelligence artificielle, de la robotique et de matériaux abrasifs innovants. Grâce à cela, l’optimisation des processus de production et la personnalisation des outils deviennent de plus en plus efficaces.
Les nouvelles solutions élèvent les normes de l’industrie des outils, permettant la production d’outils avancés et efficaces. La rectification CNC contribue à l’augmentation de l’efficacité des processus d’usinage dans diverses branches de l’industrie.
