Pourquoi le prototypage de pièces métalliques commence-t-il par le CNC ?

Chaque nouveau produit métallique passe par une phase de prototypage avant d’entrer dans la chaîne de production. Le prototypage de pièces métalliques est un processus qui permet de vérifier si la conception fonctionne comme prévu par les ingénieurs. Les erreurs détectées à ce stade coûtent beaucoup moins cher que les erreurs de production en série.

Parmi les méthodes de fabrication de prototypes disponibles, l’usinage CNC occupe systématiquement la première place dans les ateliers d’ingénierie. Les machines à commande numérique permettent d’obtenir une pièce métallique de haute qualité, dont les propriétés sont identiques à celles du produit final. Aucune autre technique ne combine aussi efficacement précision, répétabilité et liberté de choix des matériaux.

L’article ci-dessous explique pourquoi le processus de création de prototypes métalliques commence presque toujours par l’usinage CNC, quand il convient de recourir à des méthodes complémentaires et quel est le cycle complet, du projet à la pièce finie.

Qu’est-ce que le prototypage de pièces métalliques et pourquoi est-il important

Le prototypage est l’étape située entre la conception et la production. Une pièce physique permet de vérifier la forme, l’ajustement et la fonction du produit dans des conditions réelles. Sans prototype, chaque décision de conception reste une simple théorie sur un écran d’ordinateur.

Les métaux sont le matériau de prototypage de premier choix dans les industries nécessitant une résistance mécanique élevée, une résistance à la température ou des ajustements précis. Cela concerne les industries aérospatiale, automobile, médicale et énergétique.

Le rôle du prototype dans le processus de conception du produit

Le prototype sert de test physique du concept. Les ingénieurs l’assemblent avec d’autres sous-ensembles, le soumettent à des contraintes et vérifient si la géométrie est correcte. Toute divergence devient visible avant le lancement d’outillages de production coûteux.

Le processus de conception se termine rarement à la première version. La plupart des produits industriels passent par deux à cinq itérations de prototypes avant que la conception ne soit approuvée pour la production. La fabrication rapide de versions successives réduit le temps total de mise sur le marché du produit.

Le prototype métallique sert également de documentation. La pièce physique constitue un point de référence pour le service de contrôle qualité et les fournisseurs de composants. Un modèle réalisé avec précision réduit le risque d’erreurs de communication dans toute la chaîne d’approvisionnement.

Exigences matérielles et dimensionnelles des prototypes métalliques

Le prototype métallique doit reproduire aussi fidèlement que possible les propriétés du matériau du produit final. L’acier, l’aluminium, le titane ou le laiton diffèrent par leur rigidité, leur poids et leur comportement sous contrainte. Le remplacement du métal approprié par un plastique ou un substitut mou fausse les résultats des tests.

Les exigences dimensionnelles des prototypes sont généralement les mêmes que pour la production en série. Les tolérances d’ajustement, la rugosité de surface et la précision de la forme doivent correspondre à la documentation technique. Les écarts au stade du prototype conduisent à des conclusions erronées lors des tests fonctionnels.

Les erreurs de conception les plus courantes détectées au stade du prototype

Le prototype révèle des erreurs qui sont invisibles dans la documentation CAO.

Les défauts les plus fréquents détectés lors des tests de la pièce physique sont :

• dimensions incorrectes des trous de montage et légers écarts de position
• parois trop fines qui se déforment sous charge
• ajustements erronés des glissières, des goupilles et des douilles
• rayons de transition insuffisants provoquant des concentrations de contraintes
• conflits géométriques empêchant le montage des sous-ensembles

Chacune des erreurs mentionnées peut être corrigée dans le logiciel de CAO en quelques heures. La correction du même défaut après le lancement du moule d’injection ou de la matrice de forgeage prend des semaines et consomme d’importantes ressources. La détection précoce du problème a donc une énorme valeur pour l’ensemble du projet.

Certaines erreurs résultent des simplifications utilisées lors de la modélisation tridimensionnelle. Les ingénieurs omettent parfois les jeux de montage ou ne tiennent pas compte des déformations de soudage. Un prototype physique confronte la conception à la réalité.

L’usinage CNC comme point de départ pour les prototypes métalliques

L’usinage CNC domine le prototypage pour plusieurs raisons spécifiques. Les machines à commande numérique travaillent directement sur des métaux de pleine valeur, et leur programmation ne nécessite qu’un fichier CAO ou FAO. Il n’est pas nécessaire de créer des moules, des matrices ou tout autre outillage supplémentaire.

Le délai de réalisation du premier prototype par la méthode CNC varie d’un à plusieurs jours ouvrables, en fonction de la complexité de la géométrie. À titre de comparaison, les méthodes de fonderie traditionnelles nécessitent des semaines de préparation. Cette différence détermine le rythme de l’ensemble du processus de conception.

Précision dimensionnelle et tolérances serrées en usinage CNC

L’usinage CNC de métaux standard atteint des tolérances dimensionnelles de l’ordre de ±0,127 mm, et les centres d’usinage avancés obtiennent des tolérances de ±0,01 mm. De telles valeurs ne peuvent être atteintes par l’impression 3D de métaux ni par la fonderie de sable au stade du prototype.

La haute répétabilité est aussi importante que la précision elle-même. Les exemplaires successifs réalisés sur le même centre d’usinage selon les mêmes programmes ont des dimensions identiques. Ainsi, les résultats des tests peuvent être comparés entre différentes versions du prototype.

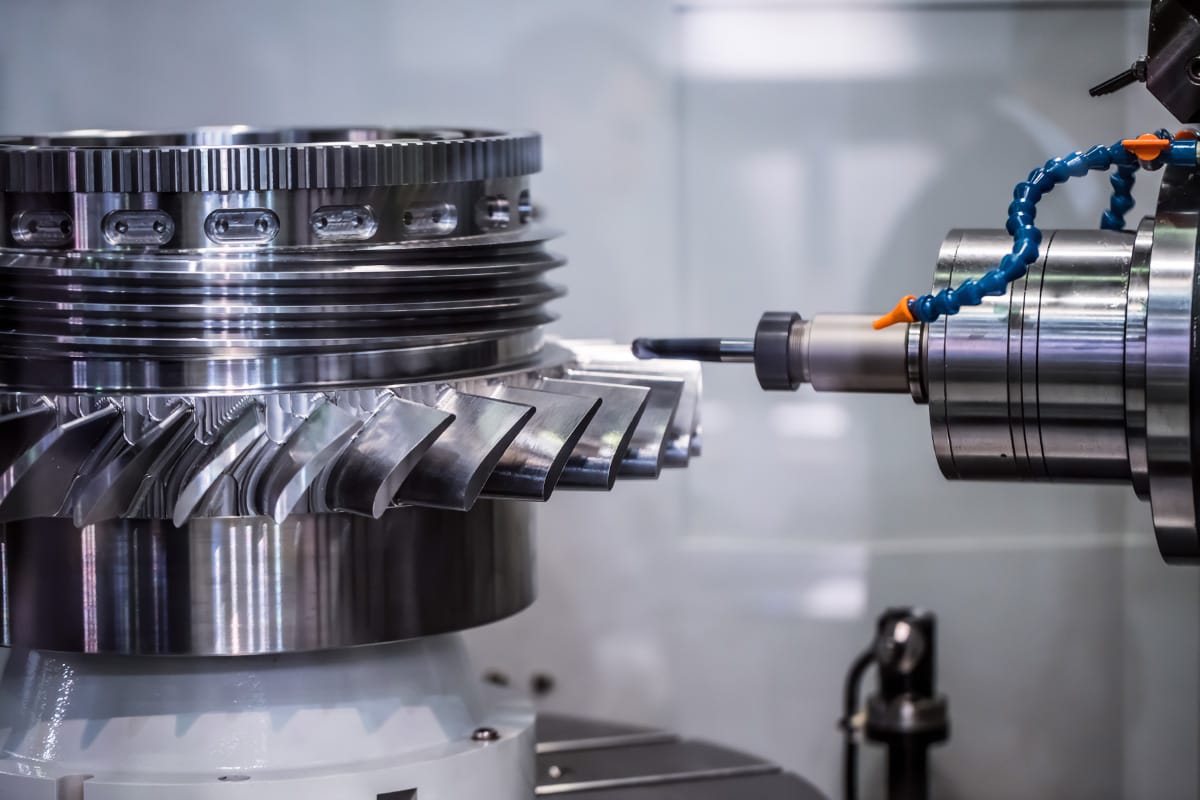

Les machines CNC travaillent sur plusieurs axes simultanément, ce qui permet d’usiner des surfaces complexes sans changer de fixation. Moins d’opérations se traduisent par une moindre accumulation d’erreurs dimensionnelles.

Conformité du matériau du prototype avec le matériau de production

L’usinage CNC traite tous les métaux utilisés dans la production en série : aluminium, acier au carbone, acier inoxydable, titane, laiton et cuivre. Un prototype fabriqué dans le bon alliage a une densité, un module d’élasticité et une conductivité thermique identiques à ceux du produit final.

La conformité des matériaux élimine le risque d’erreurs d’extrapolation. Si un test de résistance a été effectué sur un prototype en aluminium, les résultats ne concernent que l’aluminium. Le changement de matériau à l’étape de la production en série nécessite de nouvelles recherches et certifications, ce qui allonge considérablement le projet.

Rapidité de réalisation du modèle CAO à la pièce finie

Le passage d’un fichier CAO à un prototype fini prend un minimum de temps en usinage CNC. Le programmeur prépare les trajectoires d’outils dans le logiciel FAO, et la machine commence à travailler presque immédiatement. La séquence des étapes est courte et claire :

Étapes de réalisation d’un prototype CNC

1. Vérification du modèle CAO pour la fabricabilité
2. Sélection du matériau et du format du semi-produit
3. Programmation des parcours d’outil dans le système FAO
4. Fixation du matériau sur la table de la machine
5. Usinage d’ébauche et de finition
6. Mesure de contrôle et évaluation de la conformité à la documentation

Chacune de ces étapes prend des heures, pas des semaines. Pour des géométries simples, le cycle complet peut être réalisé en une seule journée de travail. Un temps de réalisation aussi court permet d’effectuer plusieurs itérations de prototype en une semaine.

Fraisage CNC et tournage CNC pour la création de géométries complexes

Le fraisage CNC est utilisé pour la fabrication de pièces avec des surfaces planes et spatiales, des poches, des nervures et des trous. Les centres de fraisage multi-axes usinent des formes complexes sans repositionnement multiple de la pièce. Cela s’applique aux boîtiers, aux supports, aux blocs de vannes et à des pièces similaires.

Le tournage CNC est la méthode de choix pour les pièces de révolution. Les arbres, les douilles, les brides et les sièges de roulement sont réalisés par tournage plutôt que par fraisage, ce qui réduit le temps d’usinage et améliore la qualité de surface. Les centres de tournage-fraisage modernes combinent les deux opérations en un seul bridage.

L’application conjointe des deux méthodes élimine la nécessité de transférer la pièce entre les machines. Un prototype de mécanisme complexe, combinant des éléments tournés et fraisés, est réalisé sur une seule machine en un seul cycle.

Quand l’usinage CNC ne suffit pas et quelles méthodes le complètent

L’usinage CNC gère la grande majorité des géométries rencontrées dans les prototypes métalliques. Il existe cependant des cas où le usinage conventionnel rencontre des limitations physiques. Les fentes étroites, les rayons d’angle très petits ou les exigences de rugosité de surface inférieures à Ra 0,2 μm nécessitent souvent l’application de méthodes complémentaires.

Électroérosion à fil WEDM pour les éléments à fentes très étroites

L’électroérosion à fil WEDM retire de la matière par des décharges électriques entre le fil d’électrode et le métal usiné. Le fil a un diamètre de 0,02 à 0,5 mm, ce qui permet de découper des fentes et des contours d’une largeur inaccessible aux fraises classiques.

Cette méthode ne génère pas de forces de coupe, elle ne déforme donc pas les parois fines ni les éléments délicats. La précision de l’usinage WEDM se situe entre ±0,02 et ±0,001 mm. La rugosité de surface après plusieurs passes est comparable aux résultats du rectifiage de finition.

L’électroérosion à fil est particulièrement efficace pour la découpe de poinçons, de matrices, d’engrenages à petit module et d’éléments en matériaux difficiles à usiner, tels que les alliages de nickel ou les carbures cémentés. La dureté du matériau n’affecte pas les capacités de la méthode, tant que le matériau est conducteur d’électricité.

Rectification CNC pour une qualité de surface optimale

La rectification CNC est utilisée lorsque les exigences en matière de rugosité et de tolérances dimensionnelles dépassent les capacités du fraisage ou du tournage de finition. Les rectifieuses CNC atteignent des rugosités Ra inférieures à 0,4 μm et des tolérances de forme de l’ordre du micromètre. Ceci s’applique aux surfaces d’étanchéité, aux glissières et aux sièges de roulements de précision.

La rectification retire de très faibles surépaisseurs de matière, c’est pourquoi elle est toujours précédée d’un usinage. La séquence fraisage ou tournage, suivie de la rectification, permet d’obtenir tous les paramètres géométriques requis dans la documentation. L’élimination des contraintes de trempe avant la rectification est nécessaire pour éviter les déformations thermiques des pièces.

Comparaison des méthodes d’usinage pour les exigences de prototypage

Le choix de la méthode dépend de la géométrie, de la précision requise et du type de matériau. Le tableau ci-dessous compare les paramètres de trois méthodes principales utilisées pour les prototypes métalliques.

Le tableau montre que les méthodes se complètent mutuellement. La plupart des prototypes métalliques sont fabriqués principalement par fraisage ou tournage CNC, tandis que l’électroérosion et la rectification sont utilisés lorsque l’usinage conventionnel ne répond pas aux exigences techniques.

Conseil : Avant de commander un prototype, vérifiez la documentation pour les tolérances inférieures à ±0,02 mm et les jeux inférieurs à 0,5 mm. De tels éléments nécessitent un complément d’usinage CNC par WEDM ou rectification CNC, ce qui doit être pris en compte lors de la planification technologique.

Usinage de précision de métaux CNC, du prototype à la production en série chez CNC Partner

La société CNC Partner est née de la fusion de deux entités spécialisées : FPH Rybacki, avec près de trente ans d’expérience dans l’usinage, et KamTechnologia, axée sur l’optimisation des processus de tournage et de fraisage. Le résultat de cette fusion est une usine de production dotée d’un parc de machines modernes et d’une large gamme de services d’usinage de métaux.

L’entreprise sert des clients de Pologne et de nombreux pays européens, notamment de France, d’Allemagne, du Danemark, de Suisse et de Belgique. Elle réalise aussi bien des prototypes d’éléments uniques que des productions en série comptant des milliers de pièces. La cotation d’une commande est effectuée dans un délai de deux à quarante-huit heures, et le délai de réalisation se situe entre trois et quarante-cinq jours ouvrables.

Services d’usinage de métaux chez CNC Partner

CNC Partner propose quatre services principaux qui se complètent mutuellement et couvrent l’ensemble des besoins technologiques pour la création de prototypes et de pièces en série :

Services d’usinage de métaux CNC :

• Fraisage CNC – usinage de précision d’éléments plats et tridimensionnels, de formes complexes, de poches et de trous, avec des tolérances allant jusqu’à quelques micromètres ; les centres de fraisage prennent en charge des zones de travail allant jusqu’à 1700 × 900 × 800 mm
• Tournage CNC – usinage d’éléments à symétrie de révolution, tels que arbres, douilles, brides et sièges de roulements ; usinage possible de l’acier jusqu’à une dureté de 54 HRC
• Rectification CNC – méthode d’usinage de finition assurant une rugosité de surface Ra inférieure à 0,4 μm et des tolérances de forme serrées ; utilisée pour les éléments d’étanchéité, les glissières et les moules
• Électroérosion à fil WEDM – découpe par électroérosion avec une tolérance allant jusqu’à 1 μm, capable d’usiner des aciers à outils d’une dureté allant jusqu’à 64 HRC et d’obtenir des coins internes vifs inaccessibles aux fraises

Chacune des méthodes mentionnées peut être utilisée seule ou combinée dans une seule commande. Le fraisage et le tournage constituent généralement l’étape principale, tandis que la rectification CNC et l’électroérosion à fil WEDM complètent l’usinage lorsque les exigences de précision ou de géométrie dépassent les capacités de la coupe classique.

Qualité confirmée par les clients

CNC Partner a obtenu une note de 5,0 dans les avis clients sur la plateforme Google. Les clients apprécient la ponctualité des livraisons, l’approche individuelle de chaque commande et le contrôle qualité constant des éléments finis. L’entreprise établit des relations à long terme avec ses clients, en offrant un soutien à toutes les étapes de la réalisation, de la cotation à la livraison, en passant par l’usinage.

Il convient de noter que CNC Partner a reçu le prix dans la catégorie innovation lors du Forum International du Gaz à Varsovie en 2006. L’entreprise détient des brevets pour certains produits, ce qui confirme ses compétences techniques et sa capacité à réaliser des projets non standard.

Pour toute commande de prototype métallique ou de production en série, nous vous invitons à contacter CNC Partner. Le site web de l’entreprise propose un formulaire de devis, où vous pouvez vérifier les conditions de réalisation et organiser une consultation technique avec l’équipe de spécialistes.

Comment se déroule le processus de création d’un prototype métallique par CNC

La fabrication d’un prototype métallique par CNC est une séquence d’opérations étroitement liées. Chaque étape a une incidence sur la qualité et la précision de la pièce finale. Omettre ou simplifier l’une de ces étapes augmente le risque d’erreurs dimensionnelles.

Préparation de la documentation technique et du modèle numérique

Le point de départ est un modèle 3D au format CAO, complété par un dessin technique avec les tolérances et les exigences de rugosité. Le modèle doit être géométriquement complet et exempt d’erreurs topologiques, telles que des surfaces ouvertes ou des corps qui se chevauchent.

Le programmeur CNC analyse le modèle sous l’angle de la fabricabilité. Il vérifie si toutes les surfaces sont accessibles aux outils, quels sont les rayons de congé minimums dans la conception et quelles zones nécessitent un usinage multi-axes. La détection précoce des difficultés technologiques évite les problèmes lors de l’usinage réel.

Le modèle CAO est ensuite converti au format FAO. Le logiciel génère les trajectoires d’outils et les traduit en code de commande de machine. La qualité du programme FAO a un impact direct sur le temps d’usinage et l’état de surface de la pièce finie.

Sélection des outils, des paramètres de coupe et des stratégies d’usinage

Le choix des outils dépend du métal à usiner, de la rugosité souhaitée et de la géométrie de la pièce. Pour l’aluminium, on utilise des fraises à grand nombre de dents et des vitesses de coupe élevées. L’acier inoxydable nécessite des outils avec des revêtements anti-usure et des paramètres d’avance plus conservateurs.

Les paramètres de coupe influencent la précision dimensionnelle, la rugosité et la durée de vie des outils. L’usinage d’ébauche travaille avec de grandes profondeurs de coupe et des avances rapides pour enlever rapidement l’excès de matière. L’usinage de finition utilise de petites profondeurs et des avances plus lentes pour obtenir la précision et la douceur requises.

Les stratégies multi-axes permettent de maintenir un angle d’attaque constant de l’outil sur des surfaces complexes. Un angle constant se traduit par une rugosité uniforme et une usure réduite de l’arête. Les prototypes aux formes spatiales complexes nécessitent des centres cinq axes avec interpolation complète.

Contrôle qualité et validation du prototype fini

Une fois l’usinage terminé, chaque pièce subit une mesure de contrôle. Les machines de mesure tridimensionnelle (MMT) vérifient les dimensions, la forme et la position de toutes les caractéristiques géométriques importantes. Les résultats sont comparés aux tolérances du dessin technique.

Le contrôle comprend également l’évaluation de la qualité de surface. Un profilomètre mesure la rugosité Ra et la compare aux exigences de la documentation. Les surfaces d’étanchéité et les ajustements de roulements nécessitent une attention particulière, car leur état affecte directement le fonctionnement du produit fini.

La validation du prototype est une étape d’approbation formelle. Les ingénieurs assemblent la pièce avec d’autres sous-ensembles, effectuent des tests fonctionnels et comparent les résultats aux spécifications de conception. Les corrections éventuelles reviennent à l’étape du modèle CAO, et le cycle se répète jusqu’à obtention de la conformité totale.

Astuce : Dès la préparation du modèle CAO, il est judicieux de prévoir des points de base pour la mesure par machine à mesurer tridimensionnelle (MMT). Des points de référence bien planifiés réduisent le temps de mesure de contrôle et augmentent la répétabilité des résultats entre les itérations successives du prototype.

FAQ : Foire aux questions

Pourquoi le prototypage de pièces métalliques commence-t-il par l’usinage CNC plutôt que par l’impression 3D ?

L’usinage de métaux CNC permet de réaliser un prototype dans le matériau de production approprié, qu’il s’agisse d’acier, d’aluminium ou de titane. L’impression 3D des métaux nécessite un équipement spécialisé, une longue préparation et confère des propriétés mécaniques différentes de celles du métal usiné par enlèvement de matière.​

Un prototype CNC se comporte de manière identique à la future pièce de série sous charge, à haute température et en fatigue du matériau. Par conséquent, les tests fonctionnels effectués sur un prototype CNC sont fiables et se traduisent directement par des décisions de conception.​

Quelle précision dimensionnelle peut-on obtenir lors de l’usinage CNC de prototypes métalliques ?

L’usinage CNC standard atteint des tolérances de l’ordre de ±0,05 à ±0,127 mm dans des conditions de production normales. Les centres d’usinage avancés avec interpolation multiaxiale complète descendent jusqu’à ±0,01 mm sur des surfaces sélectionnées.​

Une telle précision est cruciale pour les prototypes, où les ajustements des roulements, des bagues et des joints doivent correspondre au dessin technique. Toute divergence conduit à des conclusions erronées lors des tests d’assemblage et fonctionnels.​

Quels métaux conviennent au prototypage par CNC ?

L’usinage CNC traite l’aluminium, l’acier au carbone, l’acier inoxydable, le titane, le laiton, le cuivre et les alliages de nickel. Chacun de ces matériaux possède des propriétés mécaniques différentes et nécessite la sélection de paramètres d’usinage appropriés et d’outils avec les revêtements adéquats.​

L’aluminium est le choix le plus fréquent pour les premiers prototypes en raison de son temps d’usinage court et de sa facilité d’usinage. L’acier inoxydable et le titane sont utilisés là où une résistance élevée ou une résistance à la corrosion est requise. Le choix du matériau doit correspondre dès le départ au matériau prévu pour la production en série, car le changement de métal à un stade ultérieur nécessite la répétition des tests et de la certification.​

Combien de temps faut-il pour réaliser un prototype métallique par CNC ?

Le délai de réalisation dépend de la complexité de la géométrie, du nombre d’opérations et du matériau choisi. Les éléments simples en aluminium sont réalisés en un à trois jours ouvrables après approbation du modèle CAO.​

Les pièces nécessitant un usinage cinq axes, une rectification supplémentaire ou une électroérosion à fil (WEDM) peuvent nécessiter une semaine ou plus. Lors de la planification du calendrier du projet, il est conseillé de prévoir du temps pour la mesure de contrôle et d’éventuelles corrections dimensionnelles après la première pièce. L’itération rapide des prototypes CNC réduit le temps total de mise sur le marché du produit.

Quand l’électroérosion à fil (WEDM) est-elle utilisée pour le prototypage métallique au lieu du fraisage CNC ?

L’électroérosion à fil (WEDM) est indispensable lorsque la géométrie de la pièce contient des fentes plus étroites que 0,5 mm environ ou des contours avec des rayons d’angle très petits inaccessibles aux fraises. La méthode retire la matière par décharges électriques, de sorte que la dureté du métal ne limite pas les possibilités d’usinage.​

L’électroérosion à fil (WEDM) ne génère pas de forces de coupe, ce qui élimine le risque de déformation des parois minces ou des éléments délicats. La précision de cette méthode atteint ±0,001 mm, et la rugosité de surface après plusieurs passes est comparable aux résultats du meulage. La méthode est utilisée pour les poinçons, les matrices et les engrenages à petit module.​

Comment se déroule le contrôle qualité du prototype métallique fini après usinage CNC ?

Une fois l’usinage terminé, chaque pièce passe par une mesure sur une machine de mesure tridimensionnelle, appelée MMT. L’appareil vérifie les dimensions, la forme et la position de toutes les caractéristiques géométriques importantes, en comparant les résultats aux tolérances du dessin technique.​

Le contrôle comprend également l’évaluation de la rugosité de surface à l’aide d’un profilomètre. Une attention particulière est accordée aux surfaces d’étanchéité et aux ajustements de roulements. Après un résultat de mesure positif, le prototype passe des tests d’assemblage et fonctionnels, et les éventuelles corrections retournent à l’étape du modèle CAO. Un résultat de contrôle bien documenté sert de point de référence pour les itérations ultérieures.

Résumé

Le prototypage de pièces métalliques par CNC combine un temps de réalisation court, une compatibilité matérielle complète et une précision dimensionnelle inaccessibles aux autres méthodes de fabrication rapide. La séquence, du modèle CAO à la pièce physique, dure de quelques heures à quelques jours, ce qui permet des itérations de conception rapides. Des méthodes complémentaires, telles que l’électroérosion à fil (WEDM) et le meulage CNC, étendent les capacités technologiques là où l’usinage conventionnel rencontre des limites.

Un prototype métallique solide est un investissement qui se rentabilise sous forme de coûts de modification réduits aux étapes ultérieures. Les erreurs détectées avant le lancement de la production en série n’entraînent pas de changements coûteux d’outillage ni d’arrêts de production. C’est pourquoi l’usinage CNC reste le premier et le plus fréquent choix des ingénieurs lors de la création de prototypes métalliques de produits industriels.
