Le fraisage CNC est actuellement l’un des types de traitement les plus populaires. L’élément clé du processus guidé par ordinateur intégré à la partie de contrôle de la machine-outil est constitué d’outils à plusieurs arêtes. Comment les fraises sont-elles classées et comment choisir le type de fraise en fonction de son utilisation ?
De quoi dépend la qualité des services de fraisage CNC ?
La prestation efficace des services de fraisage CNC nécessite un équipement technique approprié. Le processus d’usinage doit être soutenu par une fraise correctement adaptée, en fonction de la taille, de la forme et de la structure de la pièce. Un usinage qui se traduit par une haute qualité du produit final nécessite également des qualifications adéquates de l’opérateur.
Services de fraisage CNC – comment les fraises sont-elles classées ?
Une fraise est un outil généralement composé de trois parties : la partie active, la partie de prise et la partie d’assemblage. La partie de prise comprend les éléments liés à l’usinage, tandis que la partie d’assemblage relie l’élément actif à l’organe de prise – permettant le montage des outils.
La multitude de solutions ouvre de larges possibilités en matière d’usinage des matériaux. Les fraises sont classées selon leur forme, leur destination, leur mode de fixation, leur direction de travail ainsi que le type de lame et le matériau dont elles sont fabriquées. Ci-dessous, nous décrivons la classification fondamentale des fraises.
Classification fondamentale des fraises
La classification principale des fraises comprend :
- fraises normales – utilisées notamment pour l’usinage des surfaces planes, des filetages, des rainures et des dentelures ;
- fraises spéciales – principalement utilisées dans la production en série et en grande série, pour des objets ayant des surfaces non standard. Les fraises spéciales sont fabriquées sur commande individuelle. Classification des fraises selon leur forme
Classification des fraises selon leur forme
L’apparence des fraises détermine leur classification en :
- cylindriques (avec des arêtes uniquement sur la surface latérale),
- frontales,
- cylindro-frontales,
- disques (parmi lesquelles on trouve notamment la fraise à disque à trois arêtes alternées),
- angulaires,
- de forme,
- modulaires,
- screw-cutting,
- d’arbre / à doigts,
- d’étriers.
Classification des fraises selon la géométrie des arêtes (destination)
Dans les services de fraisage CNC, un élément essentiel du processus est la connaissance sur l’adaptation de la fraise au matériau à usiner. En fonction de leur destination, on distingue les fraises :
- cylindriques, cylindro-frontales et têtes de fraisage – pour l’usinage des surfaces planes,
- cylindro-frontales – pour l’usinage des rainures en T, surfaces planes et surfaces avec bordure,
- d’un côté ou triples avec arêtes droites – pour réaliser des rainures rectangulaires,
- d’un côté / scies – pour couper,
- angulaires – pour les rainures angulaires et trapézoïdales,
- d’un ou plusieurs arêtes – pour les filetages,
- d’étriers et screw-cutting – pour les roues dentées,
- d’ensemble – pour l’usinage de larges surfaces ou pour une grande profondeur d’usinage. Leur principal avantage est l’annulation mutuelle des forces axiales présentes sur les deux parties de la fraise.
- fraises diverses.
Services de usinage des métaux CNC
Classification des fraises selon le mode de fixation
Le mode d’installation de la fraise dans la machine permet de distinguer :
- fraiseuses à tige – dans le cas où l’ensemble composé de la partie de travail et de la partie de prise est fixé indirectement dans un manchon réducteur ou directement dans le logement de la broche de la machine-outil,
- fraiseuses à emmanchement – où le trou servant à fixer l’outil sur la tige de fraisage se trouve dans le corps de la fraise.
Classification des fraises selon le sens de travail
Le sens peut être identique ou opposé au mouvement des aiguilles d’une montre.
- pour les fraises à droite – dans le cas d’un observateur regardant du côté du montage – le sens de coupe est conforme au mouvement des aiguilles d’une montre,
- pour les fraises à gauche – dans le cas d’un observateur regardant du côté du montage – le sens de coupe est opposé au mouvement des aiguilles d’une montre.
Classification des fraises selon le type de lames
La classification des fraises selon le type de lames comprend :
- fraises avec lames à biseauter – à une ou deux voies, ou avec un dos courbe,
- fraises avec lames tournantes en ligne droite ou en spirale.
Classification des fraises selon le matériau utilisé pour fabriquer la lame
Dans la liste des fraises, en tenant compte du matériau dont est faite leur lame, on considère :
- fraises en acier allié,
- fraises en acier rapide,
– fraises monoblocs,
– soudées par points,
– avec des lames interchangeables insérées.

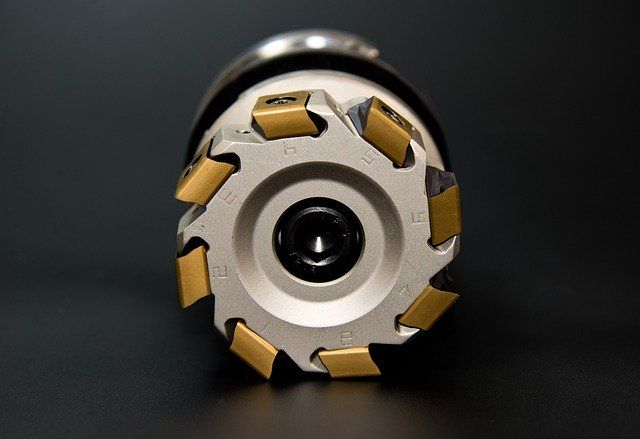

- fraises avec plaquettes en carbure fritté. La méthode de fixation de la lame au corps de la fraise permet également de distinguer dans cette catégorie :
– fraises avec plaquettes soudées,
– avec plaquettes fixées mécaniquement,
– avec inserts en acier construction (fixés mécaniquement et équipés de plaquettes soudées en carbure fritté).
Comment le choix de la fraise influence-t-il la qualité du service d’usinage CNC ?
Le choix approprié des fraises a une importance stratégique dans l’organisation du travail de la fraiseuse. L’optimisation accélère le processus de production et garantit un résultat final satisfaisant. Un appareil correctement calibré associé à une expertise spécialisée dans le domaine du fraisage permettra d’effectuer des services d’usinage CNC conformément à toutes les exigences des clients. Une entreprise utilisant une large gamme de fraises peut réaliser même les projets les plus non standards.
