Quels matériaux composites modernes peuvent être usinés par fraisage CNC ?

Les matériaux composites modernes représentent un défi croissant pour l’industrie manufacturière. La combinaison de diverses propriétés mécaniques et thermiques nécessite une approche spécialisée. Le fraisage CNC de composites se développe dynamiquement avec les progrès technologiques dans les secteurs de l’aéronautique, de l’automobile et de l’industrie spatiale.​

L’usinage de structures composites avancées diffère fondamentalement de l’usinage traditionnel des métaux. Les propriétés anisotropes des matériaux entraînent des interactions imprévisibles entre l’outil et la surface. L’abrasivité élevée des fibres de renforcement entraîne une usure intense des arêtes de coupe. Le contrôle des paramètres technologiques détermine la qualité du produit final et la durée de vie des outils de coupe.​

Le développement des technologies d’usinage permet le façonnage précis de composites à structure stratifiée complexe. L’application de stratégies de fraisage appropriées minimise le risque de délaminage et de dommages de surface. Le choix des bons outils et l’optimisation des paramètres de coupe garantissent une efficacité de production élevée tout en respectant les exigences de qualité.​

Composites renforcés de fibres de carbone dans la technologie de fraisage CNC

Les composites CFRP font partie des matériaux les plus usinés dans les industries aéronautique et automobile. La structure stratifiée composée de fibres de carbone intégrées dans une matrice polymère nécessite des techniques d’usinage spéciales. Le rapport résistance/poids élevé et l’excellente résistance à la corrosion rendent ces matériaux extrêmement attrayants pour les concepteurs.​

Les processus de fraisage des plaques de carbone nécessitent un contrôle précis des paramètres technologiques. Des conditions d’usinage inappropriées entraînent de graves défauts structurels. La température dans la zone de coupe affecte directement l’intégrité de la matrice résineuse et la qualité de la surface usinée.​

Propriétés mécaniques et thermiques des matériaux CFRP lors de l’usinage

L’anisotropie mécanique des composites carbone dicte la spécificité du processus de coupe. Les propriétés du matériau changent radicalement en fonction de la direction des fibres par rapport à l’arête de coupe. Le module d’élasticité le long des fibres peut être jusqu’à dix fois supérieur à celui dans la direction transversale. La résistance à la traction atteint des valeurs dépassant 3500 MPa pour les structures carbone à haut module.​

Les propriétés thermiques des CFRP introduisent des complications supplémentaires lors de l’usinage. La faible conductivité thermique de la matrice polymère entraîne un échauffement local du matériau. Une température dépassant la température de transition vitreuse de la résine entraîne un ramollissement de la structure. Les dommages thermiques se manifestent par la délaminage des couches et l’arrachement des fibres de la matrice polymère.​

Paramètres matériels clés influençant l’usinabilité :

• Température de transition vitreuse : se situe le plus souvent entre 120°C et 180°C pour les résines époxy
• Coefficient de dilatation thermique : varie significativement dans les directions longitudinale et transversale des fibres
• Dureté superficielle : les fibres de carbone atteignent des valeurs comparables à celles de la céramique technique
• Énergie de rupture : détermine la résistance du matériau à la propagation des fissures inter-couches

L’orientation des fibres par rapport à la direction d’avance de l’outil est d’une importance capitale pour la qualité de surface. Un angle de pose des couches compris entre 45° et 90° génère la rugosité la plus élevée. Le mécanisme de formation des copeaux change avec la rotation de la direction de renforcement. La structure optimale du stratifié prend en compte une pose multidirectionnelle des couches pour assurer des propriétés mécaniques isotropes.​

Paramètres de fraisage assurant une délaminaton minimale des couches composites

La délaminaton constitue le défaut le plus grave lors de l’usinage des composites stratifiés. La séparation des couches de matériau compromet la résistance structurelle de l’élément. Le contrôle des forces de coupe et de la température du processus minimise le risque de ce phénomène. Le choix approprié des paramètres technologiques détermine la qualité du produit final.​

La vitesse de coupe pour les composites CFRP se situe généralement dans la plage de 300 à 600 m/min. Des valeurs plus élevées réduisent les forces d’usinage tout en augmentant la température dans la zone de contact. L’avance par dent devrait se situer entre 0,05 mm et 0,15 mm pour assurer une qualité de surface optimale. La profondeur de coupe dépasse rarement 2 mm en une seule passe de l’outil.​

La stratégie de fraisage en concordance prévaut sur le fraisage en opposition dans l’usinage des matériaux composites. La direction du mouvement de la fraise, alignée avec l’avance, réduit la tendance à l’arrachage des fibres. La réduction des forces normales agissant sur la surface du matériau limite la formation de délaminaton. L’angle d’attaque de la dent et l’angle de prise de l’outil nécessitent un ajustement précis à la structure du composite.​

Paramètres optimaux d’usinage des composites carbone :

• Vitesse de rotation de la broche : 18000-24000 tr/min pour des diamètres d’outil de 6-12 mm​
• Avance de travail : 1000-3000 mm/min en fonction de l’épaisseur de la couche usinée
• Profondeur de coupe axiale : 1,5 mm maximum pour les opérations d’ébauche
• Largeur de coupe radiale : pas plus de 50% du diamètre de la fraise pour assurer la stabilité du processus

Le suivi en temps réel des forces de coupe permet une correction continue des paramètres d’usinage. Une augmentation de la résistance indique un émoussement progressif de l’outil ou des conditions de coupe non optimales. Les systèmes adaptatifs ajustent automatiquement la vitesse d’avance aux conditions d’usinage changeantes. Ces technologies améliorent considérablement la répétabilité et la qualité du processus de fraisage des composites CFRP.​

Application des outils diamantés et carbures pour l’usinage de la fibre de carbone

Les outils en diamant polycristallin constituent la solution la plus efficace pour l’usinage des composites carbone. Leur dureté exceptionnelle et leur résistance à l’abrasion prolongent la durée de vie des tranchants jusqu’à cinquante fois par rapport aux carbures. La conductivité thermique élevée du diamant empêche la surchauffe de la zone de coupe.​

Les fraises PCD se caractérisent par des arêtes de coupe vives avec un rayon de courbure minimal. La géométrie de la lame minimise les forces qui séparent les fibres de la matrice. L’angle de dépouille est généralement compris entre 0° et 5° pour garantir une qualité de surface optimale. L’angle de prise entre 8° et 12° assure un dégagement suffisant pour l’évacuation des copeaux.​

Les outils en carbure sont utilisés dans des opérations d’usinage moins exigeantes. Leur prix unitaire plus bas en fait une alternative attrayante pour les petites séries de production. Les nuances à grain ultra-fin, d’une taille de grain inférieure à 0,5 μm, présentent une meilleure résistance à l’écaillage des arêtes. Les revêtements DLC (Diamond-Like Carbon) prolongent en outre la durée de vie des outils en carbure.​

La sélection de la taille des grains de diamant influence le mécanisme d’usure de l’outil. Les structures à grains fins, inférieures à 10 μm, sont sujettes à la fissuration transgranulaire. Les grains plus gros, supérieurs à 25 μm, présentent une meilleure résistance à la fissuration fragile. L’usure intergranulaire domine dans les outils à structure cristalline plus grossière.

Les systèmes de fixation des plaquettes de coupe doivent garantir une rigidité élevée et une précision de répétition. Les vibrations lors du fraisage entraînent des délaminations et une détérioration de la qualité de surface. La minimisation du porte-à-faux de l’outil réduit le risque de vibrations auto-excitées. L’équilibrage dynamique des porte-outils est crucial à des vitesses de rotation élevées dépassant 20000 tr/min.

Méthodes de contrôle de la température lors du fraisage à haute vitesse des composites en carbone

Le contrôle thermique du processus de fraisage des composites en carbone empêche la dégradation de la matrice polymère. Le dépassement de la température de transition vitreuse de la résine entraîne des modifications irréversibles des propriétés mécaniques. L’évacuation efficace de la chaleur de la zone de coupe est un facteur clé pour garantir une haute qualité d’usinage.

Le refroidissement par air comprimé est l’une des méthodes les plus couramment utilisées dans l’industrie. Un jet d’air sous une pression de 5 à 7 bars élimine efficacement les copeaux et abaisse la température de l’outil. L’utilisation d’air refroidi à environ 0°C augmente encore l’efficacité du processus. La direction du jet doit être orientée directement sur le tranchant de la fraise.

La lubrification minimale MQL combine les avantages du refroidissement avec un effet lubrifiant. L’aérosol d’huile dans le flux d’air réduit le frottement entre l’outil et le matériau. La réduction du coefficient de frottement se traduit par des forces de coupe et une température de processus plus basses. La consommation d’huile ne dépasse pas 50 ml/h, ce qui rend la méthode écologique et économique.

Les systèmes de refroidissement cryogénique utilisent de l’azote liquide ou du dioxyde de carbone. La température dans la zone d’usinage peut chuter de plus de 100°C en dessous de la température ambiante. La congélation de la matrice polymère augmente sa rigidité et facilite le mécanisme de coupe. Une réduction des forces d’usinage de 15 à 25 % a été confirmée par des recherches expérimentales. Cependant, les coûts d’exploitation des systèmes cryogéniques restent nettement plus élevés que ceux des méthodes de refroidissement conventionnelles.

Méthodes d’évacuation de la chaleur lors du fraisage :

• Refroidissement interne de l’outil : circulation du fluide à travers des canaux dans le porte-outil directement vers le tranchant
• Refroidissement externe : jet dirigé de l’extérieur vers la zone de contact de l’outil avec le matériau
• Refroidissement cryogénique : application d’azote liquide à une température de -196°C
• Systèmes MQL hybrides : combinaison de lubrification minimale avec un jet d’air refroidi

La surveillance de la température en temps réel est réalisée à l’aide de caméras thermiques. L’enregistrement de la distribution des températures permet d’optimiser les paramètres de refroidissement. La température de l’outil ne doit pas dépasser 150°C pour assurer la stabilité dimensionnelle de la pièce. Les systèmes adaptatifs régulent automatiquement le débit du fluide de refroidissement en réponse aux changements de charge thermique.

Matériaux composites en fibre de verre en usinage numérique

Les composites GFRP se caractérisent par un coût unitaire inférieur à celui des matériaux en carbone. Les fibres de verre de type E et S sont largement utilisées dans les industries du bâtiment et du transport. L’usinage mécanique des stratifiés de verre entraîne une usure intensive des outils, due à la haute abrasivité du renfort. ​

Les propriétés mécaniques des composites en verre sont inférieures à celles des matériaux en carbone en termes de rigidité et de résistance. La densité de la fibre de verre est presque le double de celle de la fibre de carbone. La plus grande ductilité de la matrice renforcée par du verre conduit à un mécanisme différent de formation de copeaux lors de l’usinage. La tendance à arracher les fibres de la matrice polymère constitue le principal défi technologique.​

Spécificité de l’usure des outils lors du fraisage de plaques stratifiées GFRP

L’usure abrasive des outils progresse beaucoup plus rapidement lors de l’usinage des composites en verre que des composites en carbone. La dureté des fibres de verre de type E est d’environ 6,5 sur l’échelle de Mohs. Le mécanisme de micro-usinage et de micro-fissuration des arêtes entraîne une perte rapide du tranchant de l’outil. L’intensité de l’usure dépend de la proportion volumique des fibres dans le composite.​

Les nuances d’outils utilisées pour l’usinage des GFRP doivent se caractériser par une dureté élevée et une résistance à la rupture fragile. Les carbures cémentés à grain fin constituent une solution économique pour les lots de production moyens. Les outils en diamant polycristallin offrent une durée de vie dix fois supérieure, en particulier lors de l’usinage de stratifiés à forte proportion de renfort.​

Mécanismes caractéristiques d’usure des outils :

• Usure en dépouille : progresse proportionnellement à la distance de coupe, formant un méplat caractéristique
• Écaillage de l’arête de coupe : se produit en cas de géométrie de lame inappropriée ou de forces d’usinage excessives
• Usure en dépouille : intensifiée par le flux de copeaux contenant des particules de verre dures
• Fissuration thermique : apparaît en cas de refroidissement insuffisant et de vitesses de coupe élevées

L’augmentation de l’usure en dépouille se produit en trois phases caractéristiques. La période initiale d’usure rapide dure jusqu’à l’obtention d’un méplat de 0,05 à 0,1 mm. La phase stable se caractérise par une augmentation linéaire de l’usure proportionnelle au temps d’usinage. La phase finale d’usure catastrophique conduit à une perte soudaine du tranchant et à une détérioration de la qualité de surface.​

Les revêtements protecteurs sur les outils en carbure prolongent considérablement leur durée de vie. Les revêtements diamantés DLC réduisent le coefficient de friction et augmentent la dureté de surface. Les systèmes multicouches TiAlN augmentent la résistance thermique de l’outil. L’épaisseur du revêtement ne doit pas dépasser 5 μm pour conserver un tranchant aiguisé.​

Optimisation de la rugosité de surface avec différentes orientations de fibres

La rugosité de surface d’une pièce usinée dépend fortement de l’orientation des fibres par rapport à la direction d’avance de l’outil. Les valeurs du paramètre Ra varient de 1 μm à plus de 10 μm en fonction de l’angle d’alignement du renfort. La rugosité la plus faible se produit à un angle d’orientation des fibres de 0° et 90° par rapport à la direction de coupe. Les valeurs maximales de Ra sont observées pour des angles compris entre 45° et 135°.

Le mécanisme de formation de la surface change radicalement avec la rotation de la direction des fibres. L’usinage le long de l’axe des fibres génère une surface lisse avec une faible rugosité. La coupe transversale des fibres entraîne leur rupture et la formation d’irrégularités. Les angles d’orientation intermédiaires se caractérisent par un mécanisme mixte et une rugosité plus élevée.

Paramètres influençant la qualité de surface :

• Avance par dent : des valeurs inférieures à 0,08 mm/dent assurent la meilleure qualité de surface
• Vitesse de coupe : des vitesses plus élevées réduisent la rugosité en diminuant les forces d’usinage
• Rayon de la pointe de l’outil : les outils affûtés génèrent des surfaces plus lisses que les outils émoussés
• Profondeur de coupe : des passes moins profondes causent moins de dommages à la structure laminaire

Les stratégies d’usinage des stratifiés multicouches doivent tenir compte de l’orientation variable des fibres dans les couches successives. Les paramètres optimaux pour une couche peuvent être inappropriés pour une couche adjacente avec une orientation différente. Des réglages technologiques de compromis assurent une qualité acceptable pour toutes les couches du composite. Les opérations de finition avec des avances minimales améliorent la rugosité de surface finale, quelle que soit l’orientation des fibres.

La mesure de la rugosité de surface des composites nécessite des procédures spéciales en raison de la structure hétérogène du matériau. La longueur de la section de mesure doit couvrir au moins plusieurs couches de renfort. Les paramètres Ra et Rz fournissent des informations sur la hauteur moyenne et maximale des irrégularités. L’analyse spatiale de la rugosité par méthode 3D révèle des détails supplémentaires sur le mécanisme de formation de la surface lors du fraisage.

Composites aramides de type Kevlar dans les processus d’usinage CNC

Les fibres aramides se caractérisent par une ténacité et une résistance à la traction exceptionnelles. Les composites renforcés de Kevlar sont utilisés dans la protection balistique et les structures résistantes aux chocs. L’usinage des matériaux aramides présente des défis uniques en raison de la grande élasticité des fibres.

Le module d’élasticité des composites aramides est inférieur à celui des matériaux carbonés, mais supérieur à celui des matériaux en verre. La résistance à la traction peut dépasser 3000 MPa avec une faible densité d’environ 1,44 g/cm³. La faible compressibilité et la tendance au délaminage pendant l’usinage nécessitent des techniques de fraisage spéciales. La température du processus doit rester bien en dessous du point de dégradation thermique des fibres aramides.

Défis liés à la ductilité des fibres aramides lors du fraisage

La ductilité élevée des fibres aramides entraîne leur étirement plutôt qu’une coupe nette. Le mécanisme d’usinage diffère fondamentalement de la rupture fragile des fibres de carbone. Les outils insuffisamment affûtés provoquent l’écrasement et le délaminage du matériau sans élimination efficace du volume. Le phénomène caractéristique d’arrachage des fibres de la matrice dégrade considérablement la qualité de la surface usinée.​

La géométrie appropriée de l’outil est cruciale pour l’usinage efficace du Kevlar. L’angle de coupe doit être supérieur à celui des composites carbone, généralement entre 10° et 15°. Les arêtes de coupe vives avec un rayon de pointe minimal assurent une coupe nette des fibres. Le remplacement fréquent des outils émoussés est nécessaire en raison de la perte rapide de leur tranchant lors de l’usinage des matériaux aramides.​

Défauts typiques de surface après le fraisage du Kevlar :

• Chevelu de surface : fibres saillantes non coupées pendant l’usinage, créant une structure irrégulière
• Délamination des bords : séparation des couches près du bord de la pièce fraisée
• Délaminage de la matrice : séparation des fibres de la matrice polymère dans la zone d’usinage
• Dommages thermiques : brûlure ou dégradation de la résine due à un échauffement excessif

Les forces de coupe lors de l’usinage des composites aramides sont généralement inférieures à celles des matériaux carbone. La nature élastique des fibres provoque leur flexion devant le tranchant de l’outil. L’augmentation de la vitesse de coupe réduit l’effet de déformation du matériau. Des valeurs supérieures à 400 m/min améliorent la qualité de surface en réduisant le temps de contact de l’outil avec les fibres.​

Stratégies d’usinage des stratifiés hybrides aramide-carbone

Les composites hybrides combinent les propriétés de différents types de fibres dans une seule structure. La combinaison de couches de carbone et d’aramide augmente la résistance aux chocs tout en conservant une rigidité élevée. L’usinage de tels matériaux nécessite de prendre en compte les spécificités de chaque type de renfort. Les paramètres optimaux pour les fibres de carbone peuvent être inappropriés pour les couches aramides.​

L’ordre de disposition des couches influence le mécanisme d’usinage lors du fraisage. Une structure avec des couches externes en carbone minimise le risque de délamination des bords. Les couches aramides placées à l’intérieur du stratifié absorbent l’énergie d’impact de l’outil. Les agencements de couches symétriques empêchent le gauchissement de la pièce après usinage mécanique.​

Le choix des outils pour l’usinage des stratifiés hybrides représente un compromis entre les exigences des différents matériaux. Les fraises en PCD assurent un tranchant suffisant pour couper les fibres aramides et une résistance à l’abrasion par les couches de carbone. Un angle de coupe d’environ 5-8° constitue une solution optimale pour les structures mixtes. Une vitesse de rotation élevée de la broche supérieure à 20000 tr/min réduit les forces d’usinage et améliore la qualité de surface.​

Conseil : L’utilisation d’outils PCD tranchants à haute vitesse de coupe et à faible avance améliore considérablement la qualité d’usinage des stratifiés hybrides aramide-carbone, éliminant ainsi le problème de l’effilochage de surface.

Sélection des vitesses de rotation et des avances pour les matériaux de structure aramide

Les paramètres technologiques d’usinage des composites aramides diffèrent des réglages utilisés pour les matériaux en carbone. La plus grande flexibilité des fibres de Kevlar nécessite une coupe plus agressive pour obtenir une section nette. La vitesse de rotation de la broche doit se situer dans la plage de 18000 à 28000 tr/min, en fonction du diamètre de l’outil.​

L’avance par dent pour les matériaux aramides est généralement inférieure à celle des composites en carbone. Des valeurs comprises entre 0,04 mm et 0,10 mm garantissent une qualité de surface optimale. Une avance plus faible compense la tendance des fibres à s’étirer avant le tranchant. La profondeur de coupe ne doit pas dépasser 1 mm par passe pour minimiser la contrainte sur le matériau.​

Paramètres d’usinage recommandés pour le Kevlar :

• Vitesse de coupe : 400-600 m/min pour une fraise de 8-12 mm de diamètre
• Vitesse de rotation : 24000-28000 tr/min pour les outils de petit diamètre
• Avance de travail : 800-2000 mm/min en fonction de la profondeur de coupe
• Profondeur de coupe : 0,8 mm maximum pour les opérations de finition

La stratégie de fraisage en aval est plus efficace que le fraisage en amont pour l’usinage des matériaux aramides. La direction du mouvement de l’outil, alignée avec l’avance, réduit la tendance à l’arrachement des fibres. L’utilisation d’une fraise à grand nombre de dents améliore la qualité de surface en réduisant la charge par tranchant. Trois à six dents constituent une solution optimale pour les outils de 6 à 16 mm de diamètre.​

Composites céramiques métalliques MMC en usinage avancé

Les matériaux MMC combinent les propriétés des métaux avec celles des céramiques techniques. La matrice métallique assure la ductilité et la conductivité thermique, tandis que les particules céramiques augmentent la dureté et la résistance à l’usure. Les applications comprennent l’industrie automobile, l’aérospatiale et l’électronique de puissance.​

L’usinage des composites céramiques métalliques représente un défi technologique important. Les particules de renforcement dures provoquent une usure intense des outils. La structure hétérogène du matériau génère des forces de coupe variables et des vibrations du processus. Le contrôle des paramètres d’usinage détermine la durée de vie des outils et la qualité dimensionnelle des pièces.​

Caractéristiques de la matrice en aluminium avec particules de carbure de silicium

Les composites Al-SiC font partie des matériaux MMC les plus couramment utilisés dans l’industrie automobile. La matrice en alliages d’aluminium des séries 2000, 6000 ou 7000 est renforcée par des particules de carbure de silicium d’une taille de 5 à 50 μm. La proportion volumique du renforcement céramique varie de 10 % à 30 % en fonction des propriétés mécaniques requises.​

Les propriétés mécaniques des composites Al-SiC dépassent de loin celles des alliages d’aluminium purs. Le module d’élasticité augmente proportionnellement à la part des particules de SiC dans la matrice métallique. La résistance à la traction des matériaux fortement renforcés peut dépasser 400 MPa. Le coefficient de dilatation thermique est réduit, améliorant la stabilité dimensionnelle à des températures élevées.

Propriétés principales des composites Al-SiC :

1. Densité : 2,7-2,9 g/cm³ selon la part de renfort céramique
2. Module de Young : 90-130 GPa pour 15-25 % de teneur en SiC
3. Dureté : 100-150 HB augmente avec la part de particules céramiques
4. Conductivité thermique : 140-180 W/mK supérieure à celle de l’aluminium pur

La répartition des particules de SiC dans la matrice d’aluminium influence l’uniformité des propriétés mécaniques. Les processus de fabrication par coulée centrifuge assurent une dispersion uniforme du renfort. L’agglomération des particules céramiques entraîne des concentrations de contraintes locales et une détérioration de l’usinabilité. Des traitements thermiques T6 supplémentaires améliorent l’adhérence interfaciale entre l’aluminium et le carbure de silicium.

Usure des plaquettes et choix des matériaux d’outillage pour le fraisage de composites MMC

L’usure intensive des outils constitue le principal problème économique dans l’usinage des matériaux MMC. Les particules dures de carbure de silicium agissent comme un abrasif, accélérant la dégradation des arêtes de coupe. Le mécanisme d’usure comprend l’abrasion mécanique et l’écaillage fragile du matériau de l’outil. La durée de vie des outils conventionnels en carbure diminue considérablement lors de l’usinage de composites à forte teneur en renfort.

Les outils en diamant polycristallin constituent une solution optimale pour le fraisage des matériaux MMC. La dureté exceptionnelle du PCD assure une résistance à l’abrasion par les particules de SiC. La durée de vie des outils diamantés dépasse celle des carbures jusqu’à quarante fois dans les opérations de finition. Le coût unitaire des plaquettes PCD s’amortit grâce à une durée de vie prolongée et une productivité accrue.

Les carbures frittés avec ajout de cobalt sont utilisés dans des opérations d’ébauche moins exigeantes. Les nuances d’une dureté supérieure à 1500 HV assurent une durée de vie acceptable lors de l’usinage de composites avec une teneur en SiC jusqu’à 15 %. Les revêtements protecteurs TiAlN et AlCrN prolongent la durée de vie des outils en carbure. Une épaisseur de revêtement de 3 à 5 μm représente un compromis entre protection et acuité de l’arête.

Conseil : L’investissement dans des outils PCD pour l’usinage de composites MMC avec une teneur en SiC supérieure à 15 % est rentabilisé dès l’usinage de quelques pièces grâce à une durée de vie considérablement prolongée par rapport aux outils en carbure.

Forces de coupe et stabilité dimensionnelle lors de l’usinage de composites métalliques

Les forces de coupe lors du fraisage de composites Al-SiC sont plus élevées que lors de l’usinage d’alliages d’aluminium purs. La présence de particules céramiques dures augmente la résistance du matériau lors de la pénétration de l’outil. La composante principale de la force de coupe augmente de 30 à 60 % en fonction de la part volumique du renfort. La structure hétérogène du matériau provoque des fluctuations cycliques de la charge de l’outil.

La surveillance des forces en temps réel permet de détecter les anomalies du processus d’usinage. Une augmentation soudaine de la résistance indique une usure intense de l’outil ou un contact avec une agglomération de particules de SiC. Les systèmes de contrôle adaptatif réduisent automatiquement l’avance lorsque les valeurs seuils de force sont dépassées. Cette technologie évite d’endommager l’outil et de dégrader la qualité de la surface usinée.​

La stabilité dimensionnelle des éléments en composites MMC dépend du contrôle de la température du processus d’usinage. Les contraintes thermiques générées pendant l’usinage peuvent provoquer des déformations plastiques de la matrice en aluminium. Un refroidissement efficace de la zone d’usinage minimise le risque de déformation des structures à parois minces. L’utilisation d’une émulsion de refroidissement à une concentration de 5 à 8 % assure une dissipation optimale de la chaleur.​

Les paramètres d’usinage de finition déterminent la précision dimensionnelle finale de l’élément. Une avance inférieure à 0,05 mm/tranchant et une profondeur de coupe ne dépassant pas 0,3 mm minimisent les forces d’usinage. Le surfaçage pour la finition doit être de 0,2 à 0,5 mm pour assurer l’élimination de la couche contrainte. La stabilisation thermique de l’élément après l’usinage grossier améliore la répétabilité dimensionnelle de la production en série.​

Possibilités d’usinage des composites titane renforcés de fibres céramiques

Les composites Ti-MMC combinent la résistance spécifique exceptionnelle du titane avec les caractéristiques supplémentaires du renforcement céramique. Les fibres de carbure de silicium ou d’oxyde d’aluminium augmentent le module d’élasticité et la résistance au fluage à des températures élevées. Les applications comprennent les structures aéronautiques et les composants de moteurs à turbine. La densité des composites titane reste faible malgré une teneur élevée en renfort.​

L’usinage des matériaux Ti-MMC impose des exigences extrêmes aux outils de coupe. La haute résistance de la matrice en titane combinée à des fibres céramiques dures génère une usure intense des tranchants. La faible conductivité thermique du titane entraîne une concentration de chaleur dans la zone de coupe. La température peut dépasser 800°C lors des opérations de fraisage, accélérant la dégradation de l’outil.​

Les outils en nitrure de bore cubique (CBN) présentent une meilleure résistance thermique que le PCD dans l’usinage des composites titane. La stabilité chimique du CBN à haute température empêche la réaction avec le matériau de la matrice. La vitesse de coupe doit rester faible, généralement inférieure à 60 m/min pour minimiser la génération de chaleur. Un refroidissement abondant avec une émulsion sous haute pression de 60 à 80 bars évacue efficacement la chaleur de la zone d’usinage.​

Paramètres clés d’usinage Ti-MMC :

• Vitesse de coupe : 30-60 m/min pour les outils en CBN et 15-30 m/min pour les carbures
• Avance par dent : 0,08-0,15 mm pour les opérations d’ébauche
• Profondeur de coupe : 2 mm maximum en un seul passage
• Pression de refroidissement : 60-100 bar pour une dissipation efficace de la chaleur

Services de fraisage CNC chez CNC Partner

L’entreprise CNC Partner est spécialisée dans l’usinage avancé des métaux en utilisant des technologies modernes de commande numérique. L’offre complète de services comprend le fraisage, le tournage, l’électroérosion à fil et la rectification de précision. Un parc de machines avancé permet la réalisation de projets de différents niveaux de complexité technique. L’usinage précis des pièces garantit une haute qualité dimensionnelle et la répétabilité de la production en série.​

L’expérience de l’entreprise couvre près de trois décennies de développement technologique intensif. La collaboration avec des clients de Pologne et des pays de l’Union européenne confirme les normes élevées des services fournis. Les avis positifs des utilisateurs, notés 5,0 étoiles, témoignent de la satisfaction quant à la qualité des commandes effectuées.​

Capacités technologiques avancées de fraisage

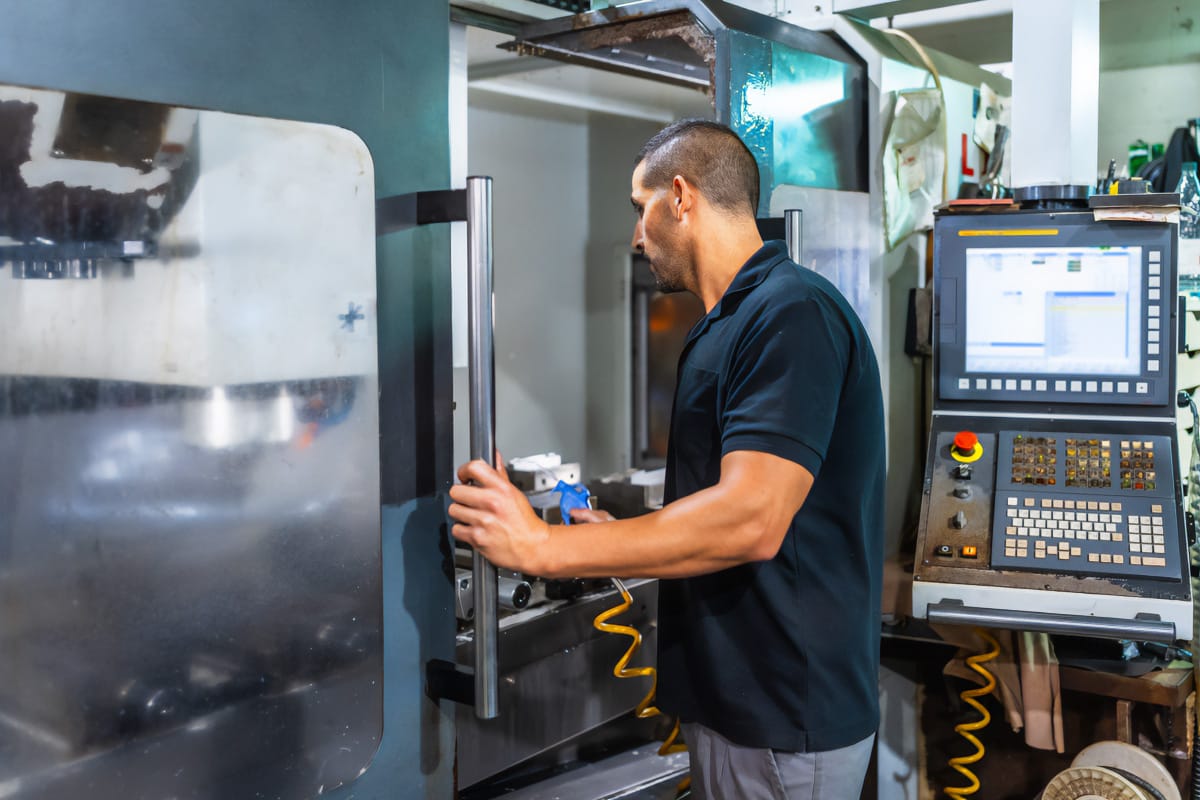

Le fraisage CNC est réalisé dans l’entreprise sur des machines de fabricants suisses et polonais. Le parc de machines comprend un centre d’usinage Mikron VCE 1600 Pro avec un champ de travail de 1700 x 900 x 800 mm. Les pièces plus petites sont usinées sur des fraiseuses AVIA et Mikron VCE 800 aux paramètres techniques précis. Chaque machine fait l’objet d’inspections et de calibrages réguliers garantissant la stabilité des processus de production.​

La technologie de commande numérique permet la production de géométries complexes avec des tolérances micrométriques. Le logiciel CAM GibbsCAM optimise les trajectoires d’outils et réduit le temps d’usinage. L’automatisation des processus réduit le risque d’erreurs humaines tout en maintenant une répétabilité dimensionnelle élevée.​

Offre complète de services d’usinage

La gamme de services fournis va au-delà du fraisage CNC standard des métaux. Technologies d’usinage principales :​

• Tournage CNC sur tours HAAS avec outils entraînés permettant des opérations de fraisage
• Électroérosion à fil WEDM sur machines GF+ CUT 300SP pour des matériaux d’une dureté de 64 HRC
• Rectification de précision sur rectifieuses JUNG avec une précision de surface Ra 0,63
• Usinage d’aluminium dans diverses nuances, du PA4 au PA13, pour l’industrie aérospatiale

L’entreprise réalise des commandes unitaires ainsi que des séries de production comptant des milliers d’éléments. Le délai de réalisation varie de trois à quarante-cinq jours selon la complexité du projet. Un devis estimatif est préparé dans un délai de deux à quarante-huit heures. Toutes les commandes sont réalisées par expédition avec livraison sur le territoire polonais dans un délai ne dépassant pas 48 heures.​

Approche individuelle et support technique

Chaque projet est analysé en termes de stratégies d’usinage optimales. Une équipe expérimentée d’ingénieurs assiste les clients lors de la conception et de l’optimisation des structures. La collaboration avec les bureaux d’études comprend le prototypage et la mise en œuvre de nouvelles solutions technologiques. Le contrôle qualité de chaque élément garantit le respect des normes industrielles les plus élevées.​

L’entreprise dessert les entreprises de production, les bureaux d’études et les sous-traitants du secteur de l’usinage. Les relations à long terme avec les clients reposent sur la qualité d’exécution et la ponctualité des livraisons. La localisation stratégique et un réseau logistique développé permettent un service efficace des marchés européens.​

Les entreprises intéressées peuvent contacter directement pour obtenir un devis détaillé et une consultation technique. Les spécialistes de CNC Partner conseilleront les solutions technologiques optimales adaptées aux spécificités du projet. La commande de services et le soutien à chaque étape de réalisation garantissent une approche professionnelle et une livraison ponctuelle des éléments.

Composites à matrice céramique CMC et techniques de fraisage modernes

Les matériaux CMC représentent la dernière génération de composites haute température. La matrice céramique renforcée de fibres céramiques combine une résistance thermique exceptionnelle avec une ténacité améliorée. Les applications comprennent les éléments de moteurs à réaction, la protection thermique et les structures spatiales. La température de fonctionnement peut dépasser 1500°C sans dégradation des propriétés mécaniques.​

L’usinage mécanique des composites céramiques représente l’un des défis technologiques les plus ardus. La dureté élevée et la fragilité du matériau entraînent une écaillage intense des bords et des microfissures de surface. Les méthodes de fraisage conventionnelles se caractérisent par une faible efficacité et une mauvaise qualité de surface. Les techniques avancées d’assistance au processus améliorent considérablement l’usinabilité des matériaux CMC.​

Assistance ultrasonique au fraisage des matériaux céramiques

Le fraisage ultrasonique applique des vibrations à haute fréquence d’une amplitude de 5 à 20 μm à l’outil. La fréquence d’oscillation est généralement de 20 à 40 kHz, provoquant un contact cyclique de la lame avec le matériau. Le mécanisme d’usinage passe de continu à interrompu, réduisant les forces d’usinage moyennes de 30 à 50 % par rapport au fraisage conventionnel.​

Les vibrations ultrasoniques appliquées au mouvement de rotation de l’outil créent des micro-rainures caractéristiques sur la surface usinée. La profondeur des rainures correspond à l’amplitude des vibrations et à la vitesse d’avance. Le contact interrompu de l’outil avec le matériau facilite l’évacuation des copeaux et réduit le chauffage de la zone d’usinage. La température du processus diminue de plus de 100°C par rapport à l’usinage conventionnel.​

Avantages du fraisage ultrasonique des CMC :

• Réduction des forces d’usinage : une baisse de 35 à 45 % facilite l’usinage des matériaux céramiques fragiles
• Amélioration de la qualité de surface : réduction de la rugosité Ra de 20 à 30 % par rapport aux méthodes traditionnelles
• Allongement de la durée de vie des outils : le contact interrompu réduit l’usure des lames diamantées d’environ 40 %
• Minimisation des dommages sous-jacents : réduction des microfissures et de la délamination des couches composites

Les systèmes générant des vibrations ultrasoniques utilisent des transducteurs piézoélectriques alimentés par une tension alternative. Des amplificateurs mécaniques concentrent l’amplitude des vibrations à l’extrémité de l’outil. La fréquence de résonance du système nécessite un réglage précis pour une efficacité maximale. La longueur de l’amplificateur correspond à un multiple entier de la moitié de la longueur d’onde ultrasonique dans le matériau.​

Usinage assisté par laser des composites carbone-silicium

La technologie d’assistance laser consiste à chauffer localement le matériau juste avant le tranchant de l’outil. Un faisceau laser d’une puissance de 100 à 500 W chauffe la zone d’usinage à une température de 800 à 1200°C. Le ramollissement thermique de la céramique réduit les forces d’usinage et facilite le mécanisme d’enlèvement de matière. Cette méthode trouve une application particulière dans l’usinage des composites C-SiC d’une dureté extrême.​

La stratégie de fraisage assisté par laser nécessite une synchronisation précise du faisceau avec la position de l’outil. La distance du point de chauffage au tranchant est généralement de 2 à 5 mm. Le temps de décalage entre le chauffage et l’usinage est ajusté en fonction de la vitesse d’avance et des propriétés thermiques du matériau. Les systèmes de contrôle en temps réel optimisent les paramètres laser pour une efficacité maximale du processus.​

La combinaison de l’assistance laser avec des vibrations ultrasoniques crée une technologie d’usinage hybride. L’action synergique des deux méthodes réduit les forces de coupe de plus de 85 % par rapport au fraisage conventionnel. La température moyenne du processus diminue de 35 % malgré le chauffage laser localisé. La qualité de surface s’améliore considérablement, atteignant des valeurs Ra inférieures à 0,5 μm sans opérations de finition supplémentaires.

Conseil : La technologie hybride combinant l’assistance laser avec des vibrations ultrasoniques permet l’usinage économique de composites céramiques CMC tout en maintenant une haute qualité dimensionnelle et de surface des pièces.

Précision dimensionnelle et qualité de surface après usinage des matériaux CMC

La précision dimensionnelle des pièces en composites céramiques dépend de la stabilité du processus d’usinage et des propriétés du matériau. L’anisotropie thermique des CMC provoque des déformations hétérogènes lors du chauffage et du refroidissement. Le coefficient de dilatation peut varier de trois fois en fonction de la direction par rapport à l’orientation des fibres. Le contrôle de la température d’usinage est essentiel pour la répétabilité dimensionnelle.

Les tolérances dimensionnelles atteignables lors de l’usinage des composites céramiques sont généralement de ±0,05 mm pour les opérations de finition. Les techniques d’assistance avancées améliorent la répétabilité à ±0,02 mm. La stabilité des outils diamantés minimise la dérive dimensionnelle lors d’une production prolongée. La compensation de l’usure des arêtes dans le système de commande CNC garantit une qualité uniforme de la série de production.

La qualité de surface usinée détermine les propriétés d’utilisation des pièces en matériaux CMC. Une rugosité Ra inférieure à 1 μm est requise dans les applications aérodynamiques et d’étanchéité. Les dommages sous-jacents sous forme de microfissures dégradent la résistance mécanique du composite. Les méthodes non invasives de contrôle par ultrasons et de tomodensitométrie détectent les défauts structurels cachés.

L’optimisation des paramètres de coupe permet d’obtenir une haute qualité de surface, ce qui nécessite la prise en compte de nombreux critères. La réduction des forces de coupe diminue le risque de microfissures et d’écaillages des bords. Une basse température de processus évite les contraintes thermiques dans le matériau. Des outils diamantés affûtés avec une géométrie adaptée aux spécificités des CMC assurent une coupe nette des fibres céramiques sans surcharger la structure.

FAQ : Questions fréquemment posées

Quels outils sont les meilleurs pour le fraisage de matériaux composites ?

Les outils en diamant polycristallin PCD constituent la solution optimale pour la plupart des opérations de fraisage de composites. La dureté exceptionnelle du diamant assure une résistance à l’abrasion intense causée par les fibres de renforcement. La durabilité des arêtes PCD dépasse celle des carbures conventionnels jusqu’à cinquante fois lors de l’usinage des matériaux CFRP et GFRP. Les arêtes de coupe vives avec un rayon de courbure minimal réduisent le risque de délaminage des couches composites.

Fraiseuses en carbure avec revêtements protecteurs sont utilisées dans des opérations moins exigeantes et pour de petites séries de production. Les nuances ultra-fines avec des revêtements DLC de type diamant prolongent la durée de vie des outils. Le choix du type d’outil dépend du type de composite, de la qualité de surface requise et de la taille de la production.​

Pourquoi la délamination se produit-elle lors de l’usinage des composites ?

La délamination survient lorsque les forces de coupe dépassent la résistance de la liaison inter-couches du composite. Une charge mécanique excessive sépare les couches de matériau, compromettant l’intégrité structurelle de la pièce. Une géométrie d’outil inappropriée et des vitesses d’avance trop élevées intensifient le phénomène de séparation des couches. La température du processus dépassant le point de transition vitreuse de la résine affaiblit l’adhésion entre les fibres et la matrice polymère.​

La minimisation du risque de délamination nécessite le contrôle des paramètres technologiques et la sélection d’outils appropriés. Les arêtes de coupe vives en PCD réduisent les forces normales agissant sur la surface du matériau. La stratégie de fraisage en aval réduit la tendance au délaminage par rapport à la méthode en amont. Des paramètres d’usinage optimaux assurent une coupe nette des fibres sans surcharger la structure en couches.​

Comment contrôler la température lors du fraisage des composites ?

Le contrôle thermique empêche la dégradation de la matrice polymère des composites lors de l’usinage mécanique. Le dépassement de la température de transition vitreuse de la résine entraîne des changements irréversibles des propriétés mécaniques du matériau. Le refroidissement par air comprimé sous une pression de 5 à 7 bars élimine efficacement les copeaux et abaisse la température de l’outil. L’air refroidi à une température proche de 0°C augmente encore l’efficacité de l’évacuation de la chaleur de la zone de coupe.​

La lubrification minimale MQL combine les avantages du refroidissement avec un effet de réduction de la friction. L’aérosol d’huile dans le flux d’air réduit le coefficient de friction entre l’outil et le matériau. Les systèmes cryogéniques utilisant de l’azote liquide abaissent la température de plus de 100°C, augmentant la rigidité de la matrice. La surveillance de la température par caméras thermiques permet une optimisation continue des paramètres de refroidissement pendant le processus de fraisage.​

Quels sont les plus grands défis dans l’usinage des composites MMC ?

L’usure intensive des outils constitue le principal problème lors du fraisage des composites céramo-métalliques. Les particules dures de carbure de silicium agissent comme un matériau abrasif, accélérant la dégradation des arêtes de coupe. La structure hétérogène du matériau génère des forces de coupe variables et des vibrations lors de l’usinage. La durée de vie des outils en carbure conventionnels diminue considérablement lorsque la teneur en renfort SiC dépasse 15 %.​

Le contrôle de la stabilité dimensionnelle nécessite une gestion précise de la température pendant l’usinage. Les contraintes thermiques peuvent provoquer des déformations plastiques de la matrice en aluminium des structures à parois minces. Un refroidissement efficace avec une émulsion de 5 à 8 % minimise le risque de déformation des éléments. Les outils en diamant polycristallin assurent une durée de vie prolongée et une qualité dimensionnelle stable lors de la production en série à long terme.​

Peut-on usiner différents types de composites avec les mêmes paramètres ?

Chaque type de composite nécessite une sélection individuelle des paramètres technologiques en raison des différences structurelles. Les composites en carbone ont un mécanisme d’usinage différent de celui des matériaux en verre ou en aramide. Les propriétés mécaniques et thermiques des différents types de renforts déterminent les vitesses et les avances d’usinage optimales. Les paramètres efficaces pour les CFRP peuvent provoquer une délamination et des dommages lors du fraisage du Kevlar.

Les stratifiés hybrides combinant différents types de fibres nécessitent des réglages de compromis prenant en compte la spécificité de chaque couche. Les composites métal-céramique MMC et céramique CMC imposent des exigences différentes aux outils et aux stratégies de refroidissement. Des paramètres d’usinage universels n’assurent pas une qualité optimale ni une durabilité des outils lors de la production de divers matériaux composites.

Comment choisir la vitesse de coupe pour différents matériaux composites ?

La vitesse de coupe des composites CFRP se situe généralement entre 300 et 600 mètres par minute pour une fraise diamantée. Des valeurs plus élevées réduisent les forces d’usinage tout en augmentant la température dans la zone de contact de l’outil avec le matériau. Les matériaux en verre GFRP nécessitent des plages de vitesses similaires, mais une usure plus intense des outils limite les possibilités d’optimisation.

Les composites aramides de type Kevlar nécessitent un usinage plus agressif à des vitesses supérieures à 400 mètres par minute pour une coupe nette des fibres flexibles. Les matériaux MMC à base d’aluminium sont usinés avec des paramètres proches de ceux des alliages purs de métaux légers. Les composites céramiques CMC nécessitent des vitesses considérablement plus basses, inférieures à 100 mètres par minute, en raison de la dureté extrême de la structure. La sélection précise de la vitesse dépend du type de renfort, de la matrice et de la qualité de surface requise.

Résumé

Les matériaux composites modernes nécessitent des stratégies d’usinage spécialisées adaptées à leur structure unique. Le fraisage CNC de chaque type de composite exige une sélection individuelle des outils, des paramètres et des méthodes de refroidissement. Les composites renforcés de fibres de carbone, de verre et d’aramide présentent des mécanismes d’usinage différents nécessitant une approche technologique spécifique. Les matériaux métal-céramique et les composites à matrice céramique imposent des exigences extrêmes en matière de durabilité des outils et de contrôle du processus.

Les technologies avancées d’aide à l’usinage, telles que le fraisage à ultrasons ou le préchauffage laser, améliorent considérablement l’usinabilité des matériaux composites difficiles. Les outils en diamant polycristallin constituent le choix optimal pour la plupart des applications en raison de leur durabilité exceptionnelle et de la qualité de la surface générée. Un contrôle précis de la température du processus et des forces de coupe garantit une haute qualité dimensionnelle et minimise le risque de dommages structurels. Le développement des technologies d’usinage des composites ouvre de nouvelles possibilités d’applications d’ingénierie dans les secteurs industriels les plus exigeants.

Sources :

1. https://www.sciencedirect.com/science/article/abs/pii/S0924013699000400
2. https://www.sciencedirect.com/science/article/pii/S2238785425014401
3. https://www.sciencedirect.com/science/article/abs/pii/S0263822325005720
4. https://pmc.ncbi.nlm.nih.gov/articles/PMC8875326/
5. https://www.scielo.br/j/mr/a/55LyhRLvyrhc53WSKMbTxVP/?lang=en
6. https://pubs.aip.org/tu/npe/article/7/3/033005/3284916/High-performance-grinding-of-ceramic-matrix
7. https://en.wikipedia.org/wiki/Carbon-fiber_reinforced_polymer
8. https://pl.wikipedia.org/wiki/Kompozyt_w%C5%82%C3%B3knisty
9. https://www.sciencedirect.com/science/article/abs/pii/S0043164824001200
