La rectification CNC est l’une des méthodes d’usinage mécanique les plus précises de l’industrie moderne. Cette technologie permet d’obtenir une qualité de surface exceptionnelle et de maintenir les tolérances dimensionnelles les plus élevées. Le processus de rectification CNC est utilisé pour usiner des éléments de différentes tailles, des plus petits composants électroniques aux pièces industrielles massives.
Les rectifieuses CNC modernes se caractérisent par des systèmes de commande numérique avancés. Ces machines permettent un usinage précis de matériaux de différentes duretés et propriétés. L’automatisation du processus garantit la répétabilité des résultats et minimise le risque d’erreurs humaines. Grâce à la programmation CNC, il est possible d’effectuer des opérations de rectification complexes avec une précision remarquable.
Le champ d’application de la rectification CNC couvre pratiquement toutes les branches de l’industrie. De l’aéronautique et de l’automobile à la médecine et à l’électronique, partout où une précision maximale est requise. La diversité des détails et des pièces qui peuvent être usinés par cette méthode est vraiment impressionnante et ne cesse de se développer avec les progrès technologiques.
Qu’est-ce que la rectification CNC et comment fonctionne le processus d’usinage ?
La rectification CNC utilise une meule comme outil de coupe pour enlever de la matière de la surface de l’élément usiné. Ce processus se caractérise par une grande précision et la possibilité d’obtenir des surfaces très lisses. La commande numérique assure un positionnement précis de l’outil et le contrôle de tous les paramètres d’usinage.
Principes de la technologie de rectification CNC
La technologie de rectification CNC repose sur le mouvement de rotation de la meule et l’avance contrôlée de l’élément usiné. Les grains abrasifs retirent des couches microscopiques de matière, créant une surface lisse. Le système CNC contrôle la vitesse de rotation, l’avance et la profondeur de coupe avec une précision remarquable.
Les rectifieuses CNC modernes sont équipées de systèmes de refroidissement avancés. Le liquide de refroidissement et de lubrification empêche la surchauffe du matériau et prolonge la durée de vie de la meule. Les systèmes automatiques de compensation de l’usure de la meule maintiennent une qualité d’usinage constante tout au long du processus.
La programmation des rectifieuses CNC nécessite une connaissance spécialisée des propriétés des matériaux. Chaque type de matériau nécessite une sélection appropriée des paramètres d’usinage. La dureté du matériau, sa structure et la qualité de surface requise déterminent le choix de la stratégie de rectification appropriée.
Types d’opérations de rectification dans la technologie CNC
La rectification plane permet d’usiner des surfaces planes avec une précision exceptionnelle. Cette méthode est utilisée dans la production de plaques, de guides et de surfaces d’étanchéité. La précision dimensionnelle peut atteindre des tolérances de l’ordre de quelques micromètres.
La rectification cylindrique extérieure est utilisée pour usiner des surfaces cylindriques. Ce processus permet d’obtenir une circularité et une douceur de surface parfaites. Il est utilisé dans la production d’arbres, de douilles et de composants de roulements.
La rectification cylindrique intérieure permet un usinage précis des trous. Cette technologie est essentielle dans la production de douilles, de cylindres et d’autres éléments avec des trous de haute qualité de surface. Des meules spéciales de petit diamètre permettent d’usiner même des trous très étroits.
Méthodes avancées de rectification CNC
La rectification sans centre utilise deux meules – une principale et une de régulation. La pièce est supportée sur une lame de support entre les meules. Cette méthode se caractérise par une haute efficacité et la possibilité d’usiner des pièces sans nécessiter de fixation.
La rectification par avance profonde consiste à réaliser le contour complet en une seule passe lente. La meule pénètre profondément dans le matériau, en enlevant une quantité significative de matière à la fois. Cette technologie est utilisée pour l’usinage de profils complexes et de formes tridimensionnelles.
Quels petits détails peuvent être rectifiés sur les rectifieuses CNC ?
Les petits détails constituent une part importante des pièces usinées par rectification CNC. La précision de cette technologie permet d’usiner des composants de quelques millimètres seulement. La miniaturisation dans les industries électronique et médicale crée une demande croissante pour l’usinage de précision de petites pièces.
Composants électroniques et de précision
L’industrie électronique exige des composants d’une précision dimensionnelle exceptionnelle. La rectification CNC permet l’usinage de composants semi-conducteurs avec des tolérances de l’ordre du micromètre. Le positionnement précis et le contrôle des paramètres d’usinage garantissent une haute qualité des produits.
L’usinage de composants optiques nécessite une précision de surface particulière. La rectification CNC permet d’obtenir des surfaces avec une rugosité Ra inférieure à 0,1 micromètre. Cette qualité est essentielle dans la production de lentilles, de prismes et d’autres éléments optiques.
Petits éléments électroniques et de précision :
- Boîtiers de transistors et de circuits intégrés de 2 à 15 mm
- Mini roulements à billes de 3 à 10 mm de diamètre avec des tolérances de ±2 micromètres
- Ressorts plats et hélicoïdaux de précision de 0,1 à 0,5 mm d’épaisseur
- Composants de connecteurs électriques avec des surfaces de contact Ra de 0,05 μm
- Éléments de contacts et d’interrupteurs nécessitant une conductivité électrique
- Mini lentilles et prismes optiques de 5 à 20 mm de diamètre
- Pièces d’horlogerie mécanique – engrenages, leviers, axes de moins de 1 mm
- Éléments de capteurs piézoélectriques et de transducteurs à ultrasons
Les éléments miniatures des mécanismes d’horlogerie nécessitent la plus haute précision d’exécution. La rectification CNC permet l’usinage d’engrenages, de leviers et d’autres composants de moins d’un millimètre. Les tolérances dimensionnelles peuvent atteindre plusieurs micromètres.
Éléments médicaux et dentaires
L’industrie médicale impose les exigences de qualité les plus élevées aux composants produits. La rectification CNC permet l’usinage d’implants, d’instruments chirurgicaux et d’autres éléments médicaux. La biocompatibilité des matériaux et la précision d’exécution sont essentielles à la sécurité des patients.
Les instruments dentaires nécessitent une acuité et une douceur de surface exceptionnelles. La rectification CNC permet l’usinage de forets, de scalpels et d’autres instruments dentaires. La géométrie précise des tranchants assure l’efficacité et la sécurité des procédures.
Les éléments des prothèses et des implants doivent présenter une parfaite douceur de surface. Le meulage CNC permet d’obtenir des surfaces avec des paramètres de rugosité adaptés au contact avec les tissus humains. La précision dimensionnelle garantit un ajustement correct des éléments.
Conseil : Lors du meulage de petites pièces, une fixation appropriée des éléments et le choix des bons paramètres d’usinage sont essentiels pour éviter les déformations thermiques et mécaniques pendant le processus.
Quelles pièces de taille moyenne sont soumises au meulage CNC ?
Les pièces de taille moyenne constituent le segment principal des éléments usinés par meulage CNC dans l’industrie. Les dimensions allant de quelques centimètres à environ un mètre caractérisent la plupart des composants de machines et d’équipements. Le meulage CNC confère à ces éléments la précision et la qualité de surface requises pour un fonctionnement correct.
Composants de l’industrie automobile
L’industrie automobile utilise le meulage CNC pour l’usinage d’éléments clés des moteurs à combustion interne et électriques. Les vilebrequins nécessitent une précision dimensionnelle de l’ordre de 5 à 10 micromètres et une rugosité de surface Ra de 0,2 à 0,4 μm. Les arbres à cames doivent présenter un profil parfait pour assurer une commande adéquate des soupapes.
Les éléments des systèmes de freinage et d’embrayage nécessitent une attention particulière en raison de la sécurité. Les disques de frein sont meulés avec une planéité inférieure à 0,05 mm et une rugosité Ra de 1,6 μm. Ces surfaces doivent assurer un coefficient de friction optimal et une résistance à l’usure.
Les composants des boîtes de vitesses et des systèmes de transmission nécessitent une grande précision de fabrication. Les engrenages sont meulés avec des tolérances selon la norme DIN 3962, atteignant les classes de précision 6-8. Les arbres de transmission et les demi-arbres nécessitent une concentricité inférieure à 0,02 mm par rapport à l’axe de rotation.
Éléments de l’industrie mécanique
L’industrie mécanique requiert des éléments d’une grande précision et d’une durabilité opérationnelle. Les glissières linéaires sont meulées avec une rectitude inférieure à 0,01 mm par mètre de longueur. Les broches de machines-outils nécessitent un faux-rond radial inférieur à 2 micromètres et un faux-rond axial inférieur à 5 micromètres.
Composants industriels de taille moyenne :
- Vilebrequins de moteurs de diamètres 50-150 mm et de longueurs 300-800 mm
- Disques de frein et d’embrayage de diamètres 200-400 mm avec une épaisseur de 15-35 mm
- Vérins hydrauliques et pneumatiques de diamètres internes 25-200 mm
- Éléments de boîtes de vitesses – engrenages, arbres, synchroniseurs de modules 2-8
- Composants de systèmes d’injection – corps, pistons, aiguilles de longueurs 50-300 mm
- Pièces de turbocompresseurs – rotors, carters, aubes de diamètres 80-250 mm
- Éléments de suspension – amortisseurs, ressorts, bras de suspension de longueurs 200-600 mm
- Composants de systèmes de direction – crémaillères, biellettes, rotules de dimensions 100-500 mm
Les roulements et les éléments de roulement sont des composants critiques nécessitant la plus haute précision. Les pistes de roulement sont meulées avec des tolérances IT5-IT6 et une rugosité Ra de 0,1-0,2 μm. Les billes de roulement nécessitent une sphéricité inférieure à 0,5 micromètre et une rugosité Ra de 0,02 μm.
Les éléments hydrauliques et pneumatiques doivent assurer l’étanchéité des systèmes. Les cylindres sont rectifiés avec des tolérances H7-H8 et une rugosité Ra de 0,4-0,8 μm. Les pistons nécessitent des tolérances f7-g6 et une texture de surface appropriée pour assurer une lubrification correcte.
Conseil : Les pièces moyennes nécessitent souvent un traitement de rectification en plusieurs étapes, commençant par un meulage grossier avec un surfaçage de 0,5 à 2 mm, suivi d’un semi-fini avec un surfaçage de 0,1 à 0,3 mm, jusqu’aux opérations de finition assurant la qualité de surface requise.
Quels grands éléments peuvent être usinés par rectification CNC ?
Les grands éléments industriels représentent un défi technologique particulier pour la rectification CNC. Les machines de grande taille permettent l’usinage de composants de plusieurs mètres de long et pesant plusieurs tonnes. Des systèmes spéciaux de support, de refroidissement et de compensation de déformation garantissent une haute qualité d’usinage, même pour les plus grands éléments.
Composants de l’industrie de l’énergie
L’industrie de l’énergie utilise la rectification CNC pour l’usinage de composants critiques des turbines à vapeur et à gaz. Les aubes de turbine d’une longueur de 500 à 1500 mm nécessitent un profil aérodynamique précis avec des tolérances de ±0,05 mm. Ces surfaces doivent avoir une rugosité Ra de 0,1 à 0,4 μm pour minimiser les pertes aérodynamiques.
Les arbres de générateurs et de turbines présentent des dimensions importantes – diamètres de 200 à 2000 mm pour des longueurs de 2 à 8 mètres. La rectification CNC permet d’obtenir une concentricité inférieure à 0,02 mm et une rugosité Ra de 0,8 à 1,6 μm. Des systèmes de support spéciaux empêchent la flexion des arbres pendant l’usinage.
Les rotors de turbine nécessitent un équilibrage dynamique et une géométrie précise. Chaque aube doit être rectifiée avec une masse et un profil aérodynamique identiques. Les tolérances de masse d’une seule aube ne doivent pas dépasser ±0,1 gramme pour les rotors à haute vitesse.
Composants de l’industrie aérospatiale
L’industrie aérospatiale impose les exigences les plus élevées en matière de qualité et de fiabilité des composants. Les aubes de moteurs à réaction d’une longueur de 100 à 800 mm nécessitent une géométrie de profil parfaite avec des tolérances de ±0,02 mm. Des matériaux tels que l’Inconel, le titane et les composites céramiques exigent des meules et des paramètres d’usinage spécifiques.
Grands composants industriels :
- Aubes de turbines à vapeur et à gaz de 300 à 1500 mm de long avec profils 3D
- Arbres de générateurs de 500 à 2000 mm de diamètre et de 3 à 8 mètres de long
- Composants de rotors de turbines – disques, anneaux de 800 à 3000 mm de diamètre
- Composants de transformateurs – noyaux, bobinages de 1000 à 4000 mm
- Pièces d’éoliennes – roulements principaux de 1500 à 4000 mm de diamètre
- Éléments de réacteurs nucléaires – barres de combustible, blindages de 2 à 6 mètres de long
- Composants de centrales hydroélectriques – aubes de turbines Kaplan de 2 à 10 mètres de diamètre
- Pièces d’installations géothermiques – échangeurs, tuyauteries de 5 à 20 mètres de long
Les éléments de trains d’atterrissage et de structures porteuses d’avions nécessitent une résistance et une légèreté exceptionnelles. La rectification CNC permet l’usinage de pièces en alliages d’aluminium, de titane et de composites carbone. La qualité de surface Ra de 0,4 à 1,6 μm influe directement sur la résistance à la fatigue du matériau.
Composants pour les industries navale et ferroviaire
L’industrie navale utilise la rectification CNC pour l’usinage de composants massifs de systèmes de propulsion marine. Les arbres d’hélice d’un diamètre de 200 à 800 mm et d’une longueur de 5 à 15 mètres nécessitent une précision dimensionnelle et une surface parfaite pour minimiser la résistance hydrodynamique.
L’industrie ferroviaire exige des composants d’une durabilité et d’une fiabilité exceptionnelles. Les essieux de roues de train d’un diamètre de 130 à 200 mm sont rectifiés avec des tolérances h6-h7 et une rugosité Ra de 0,8 à 1,6 μm. Les roues de train nécessitent un profil de roulement précis avec des tolérances de ±0,5 mm.
Conseil : L’usinage de grandes pièces nécessite un contrôle particulier de la stabilité thermique du processus, un refroidissement uniforme et une compensation des déformations gravitationnelles afin de garantir une qualité de surface homogène sur toute la longueur de la pièce.
Services de rectification CNC chez CNC Partner
CNC Partner est une entreprise leader dans le domaine de l’usinage de métaux par CNC. L’entreprise possède près de 30 ans d’expérience dans l’usinage mécanique, ce qui en fait l’un des prestataires de services CNC les plus expérimentés en Pologne.
Technologies avancées de rectification de précision
CNC Partner est spécialisé dans la rectification CNC de précision, en utilisant des machines de pointe de fabricants européens. L’entreprise dispose de rectifieuses planes, cylindriques et spéciales qui permettent l’usinage de pièces de formes et de dimensions diverses. La précision de l’usinage atteint des tolérances de l’ordre du micromètre, ce qui est indispensable dans les applications les plus exigeantes.
L’usine de production est équipée de systèmes modernes de contrôle qualité et de mesure. Chaque pièce fait l’objet d’un contrôle dimensionnel précis à l’aide de machines de mesure tridimensionnelles et d’instruments optiques. Des systèmes avancés de CAO/FAO permettent la programmation d’opérations de rectification complexes.
L’entreprise propose la rectification plane de surfaces planes avec une précision de planéité inférieure à 0,01 mm et la rectification cylindrique CNC avec une concentricité inférieure à 0,005 mm. Les spécialistes de CNC Partner atteignent une rugosité de surface jusqu’à Ra 0,63 micromètre, ce qui correspond aux normes de qualité les plus élevées dans l’industrie de précision.
Offre complète de services d’usinage
CNC Partner réalise l’ensemble des services d’usinage de métaux CNC, comprenant le fraisage, le tournage, la rectification et l’électroérosion à fil WEDM. Cette offre complète permet de réaliser des projets depuis la phase de conception, en passant par le prototypage, jusqu’à la production en série, le tout au même endroit, ce qui réduit considérablement les délais de réalisation des commandes.
Le parc de machines de l’entreprise comprend des centres d’usinage modernes de différentes tailles. Les fraiseuses +GF+ Mikron VCE 1600 Pro et VCE 800 permettent l’usinage de pièces jusqu’à 1600x800x600 mm avec une précision de positionnement de ±0,005 mm. Les machines AVIA VMC garantissent une haute productivité tout en maintenant la plus haute qualité d’usinage.
L’entreprise sert des clients de toute l’Europe, y compris d’Allemagne, de France, du Danemark, de Suisse et de Belgique, ce qui témoigne de la reconnaissance internationale de la qualité des services fournis. Les certifications ISO et l’expérience dans les industries aéronautique, automobile et médicale confirment les normes de production élevées. CNC Partner garantit une prise de contact rapide sous 20 minutes et un devis professionnel sous 48 heures.

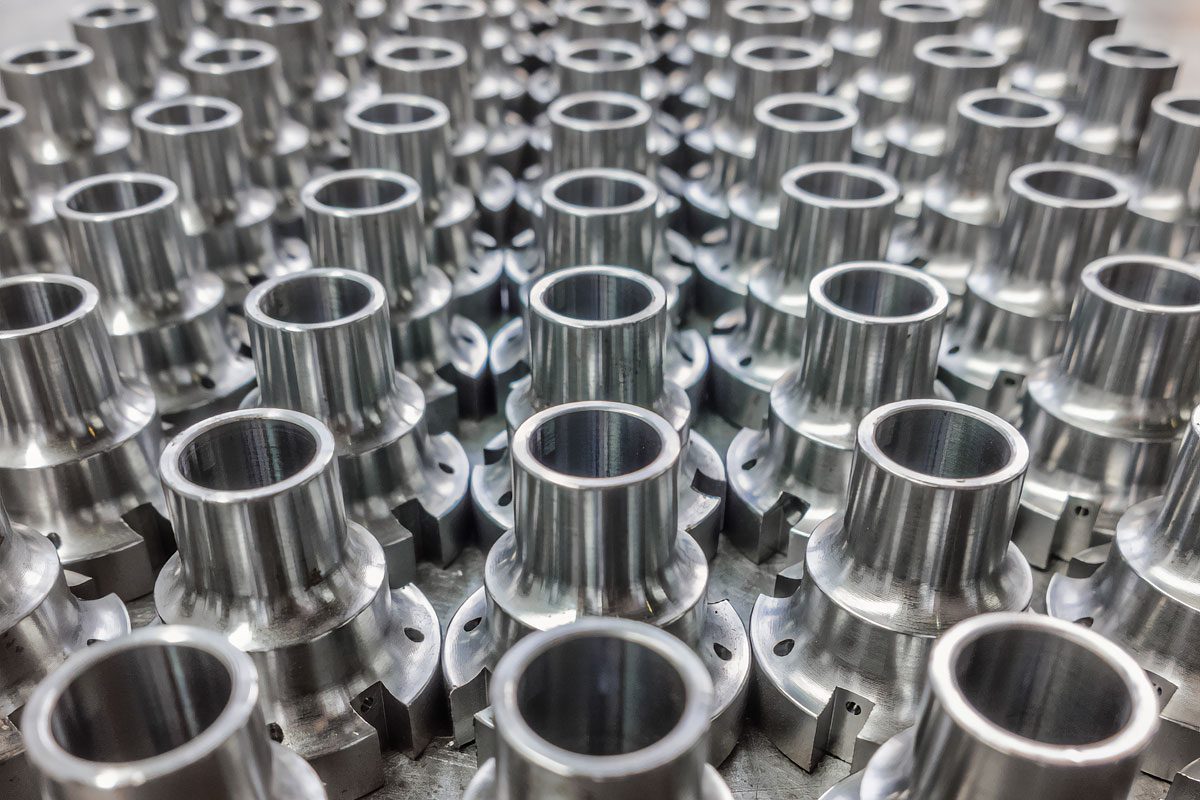

Services de usinage des métaux CNC
Surfaces et finitions précises en rectification CNC
La qualité de surface obtenue par rectification CNC dépasse largement les autres méthodes d’usinage mécanique. Les paramètres de rugosité peuvent atteindre des valeurs inférieures à Ra 0,05 micromètre, ce qui correspond à une qualité de surface miroir. Une telle précision est indispensable dans les applications nécessitant la plus haute fiabilité et une longue durée de vie.
Paramètres de qualité de surface et leur importance
La rugosité de surface Ra est le paramètre de base pour évaluer la qualité de rectification, mais ce n’est pas le seul critère. Le paramètre Rz détermine la hauteur du profil de rugosité, tandis que Rt caractérise la hauteur maximale des irrégularités. En rectification de précision, les paramètres Rsk (asymétrie du profil) et Rku (aplatissement du profil) sont également importants.
L’ondulation de surface Wa caractérise les déviations de longueur d’onde plus grande que la rugosité. La rectification CNC minimise l’ondulation grâce à un contrôle précis du mouvement de l’outil et à une rigidité élevée des machines. La stabilité dynamique et les paramètres d’usinage appropriés garantissent une surface uniforme sur toute la zone usinée.
La directionnalité des traces d’usinage influence considérablement les propriétés tribologiques de la surface. La rectification CNC permet de contrôler la direction et la profondeur des traces d’usinage. Un choix approprié des paramètres permet d’obtenir une surface aux propriétés d’exploitation optimales pour une application donnée.
Technologie de finition de surface
La rectification de finition constitue la dernière étape du traitement des pièces de précision, nécessitant une attention particulière aux paramètres du processus. Des meules spéciales à grain fin d’Al2O3 ou de SiC permettent d’éliminer les traces de pré-usinage. Ce processus nécessite de faibles vitesses d’avance et un refroidissement intensif.
Le polissage par rectification combine les avantages de la rectification avec les effets du polissage mécanique. Des meules de polissage spéciales en corindon microcristallin permettent d’obtenir des surfaces d’une rugosité de Ra 0,02-0,05 μm. Cette technologie est utilisée dans les industries optique, médicale et électronique.
Le superfinishing est la méthode de finition de surface la plus avancée, utilisant un mouvement oscillatoire de la meule et des fluides d’usinage spéciaux. Ce processus permet d’obtenir des surfaces d’une rugosité de Ra inférieure à 0,01 μm et une résistance à l’usure exceptionnelle. Il est utilisé dans la production de roulements de précision et de composants hydrauliques.
Composants de haute précision dimensionnelle en rectification
La rectification CNC permet d’obtenir des tolérances dimensionnelles de classe IT4-IT6, ce qui correspond à une précision de l’ordre de 2 à 10 micromètres selon les dimensions de la pièce. Cette précision est essentielle dans la production de composants nécessitant un ajustement parfait et une longue durée de vie sans usure.
Systèmes de mesure et contrôle qualité en temps réel
Les rectifieuses CNC modernes sont équipées de systèmes de mesure avancés permettant le contrôle des dimensions pendant l’usinage. Des capteurs laser de résolution nanométrique et des systèmes de mesure tactiles permettent une surveillance continue du processus. La compensation automatique des erreurs garantit le maintien des tolérances tout au long du cycle de production.
Les systèmes de contrôle adaptatif surveillent les forces de coupe, les vibrations de la machine et l’émission acoustique du processus. Des algorithmes d’intelligence artificielle analysent les signaux en temps réel, ajustant automatiquement les paramètres d’usinage. Les systèmes de contrôle intelligents optimisent le processus en termes de qualité, de productivité et de durée de vie des outils.
Le contrôle qualité après usinage comprend la mesure des dimensions, de la forme et de la qualité de surface. Des machines de mesure tridimensionnelles de précision submicrométrique vérifient la conformité aux exigences techniques. Les systèmes de vision et les interféromètres laser permettent de mesurer la microgéométrie des surfaces.
Compensation des erreurs et stabilité du processus
La compensation des erreurs thermiques est un élément clé de la rectification de précision, en particulier lors de cycles d’usinage prolongés. Les systèmes de surveillance de la température contrôlent la dilatation thermique de la machine, de la pièce usinée et de l’outil. La correction automatique de la position compense les changements dimensionnels en temps réel.
La stabilité dynamique de la machine affecte directement la qualité de l’usinage et les tolérances obtenues. Les constructions massives en fonte grise ou en granit synthétique assurent une rigidité statique élevée. Les systèmes actifs d’amortissement des vibrations et les guides linéaires de précision minimisent les erreurs de positionnement.
| Type d’erreur | Source | Méthode de compensation | Précision atteinte |
|---|---|---|---|
| Thermique | Dilatation thermique | Capteurs de température + correction | ±2 μm |
| Géométrique | Erreurs de guidage | Calibration laser | ±1 μm |
| Dynamique | Vibrations de la machine | Amortissement actif | ±0,5 μm |
| Outil | Usure de la meule | Mesure en cycle | ±1 μm |
Indice : Pour une précision dimensionnelle optimale, il est essentiel de maintenir une température constante dans l’atelier de production (20±1°C), de calibrer régulièrement les systèmes de mesure et d’utiliser des stratégies appropriées de compensation des erreurs thermiques.
Applications industrielles de différentes tailles de pièces rectifiées
Les différentes branches de l’industrie se caractérisent par des exigences spécifiques vis-à-vis des éléments rectifiés, qui déterminent le choix de la technologie et des paramètres d’usinage. La rectification CNC s’adapte aux exigences de chaque industrie, offrant des solutions technologiques optimales qui tiennent compte des spécificités des matériaux, des tolérances et des conditions d’exploitation.
Industrie de la précision et des hautes technologies
L’industrie électronique exige des éléments miniaturisés avec des tolérances submicrométriques. La rectification CNC permet l’usinage de plaquettes de silicium pour l’industrie des semi-conducteurs avec une planéité inférieure à 1 micromètre. Les composants optiques nécessitent une rugosité Ra inférieure à 0,01 μm et une géométrie de surface parfaite.
L’industrie de l’horlogerie utilise la rectification CNC pour l’usinage de mécanismes de la plus haute précision. Les engrenages de modules 0,1-0,5 mm nécessitent des tolérances de forme inférieures à 2 micromètres. Les ressorts hélicoïdaux d’une épaisseur de 0,05 mm doivent présenter une élasticité et une résistance à la fatigue idéales.
L’industrie des instruments de mesure exige des éléments d’une stabilité dimensionnelle exceptionnelle. Les étalons de longueur, les cales étalons et les éléments d’interféromètres sont rectifiés avec des tolérances de classe 00 selon les normes ISO. Des matériaux tels que le Zerodur ou l’Invar nécessitent des techniques d’usinage spécifiques.
Industrie médicale et biotechnologique
L’industrie médicale impose les exigences les plus élevées en matière de qualité, de biocompatibilité et de stérilité des éléments. Les implants orthopédiques en alliages de titane nécessitent une rugosité Ra de 0,4-1,6 μm en fonction de la fonction. Les surfaces en contact avec les tissus doivent présenter une texture appropriée pour l’ostéointégration.
Les instruments chirurgicaux exigent une acuité et une durabilité exceptionnelles des tranchants. La rectification CNC permet d’obtenir un angle de lame inférieur à 15° avec une rugosité Ra de 0,05 μm. Des matériaux tels que l’acier inoxydable 440C ou la céramique Al2O3 nécessitent des meules et des paramètres d’usinage spécifiques.
| Secteur | Dimensions typiques | Tolérances dimensionnelles | Rugosité de surface | Matériaux |
|---|---|---|---|---|
| Électronique | 0,1-50 mm | ±1-5 μm | Ra 0,01-0,2 μm | Si, GaAs, céramique |
| Automobile | 10-800 mm | ±5-20 μm | Ra 0,1-1,6 μm | Acier, fonte, Al |
| Aéronautique | 50-3000 mm | ±10-50 μm | Ra 0,1-0,8 μm | Ti, Inconel, composites |
| Médical | 1-300 mm | ±2-10 μm | Ra 0,05-1,6 μm | Ti, acier, céramique |
Les éléments d’appareils médicaux doivent satisfaire aux normes rigoureuses de la FDA et de la CE. Les composants des pompes à insuline, des stents et des valves cardiaques exigent une précision dimensionnelle et des surfaces exemptes de contaminants. Le processus de rectification doit être validé conformément aux normes BPF.
Conseil : Dans l’industrie médicale, il est particulièrement important d’utiliser des fluides d’usinage dédiés avec des certificats de biocompatibilité et des procédures de nettoyage garantissant la stérilité des éléments usinés.
Capacités et limites des rectifieuses CNC modernes
Les rectifieuses CNC modernes représentent le summum de la technologie d’usinage, combinant la précision mécanique avec des systèmes de contrôle avancés. Ces machines se caractérisent par des capacités d’usinage inaccessibles aux autres méthodes, mais elles présentent également des limites spécifiques découlant de la physique du processus de rectification.
Capacités technologiques avancées
Les rectifieuses CNC multiaxes permettent l’usinage d’éléments aux formes spatiales complexes. Les systèmes à 5 axes permettent de rectifier des surfaces de courbure variable sans repositionner l’élément. Les systèmes de changement automatique de meules augmentent la flexibilité de production et minimisent les temps d’arrêt.
Les systèmes de contrôle adaptatifs utilisent des algorithmes d’apprentissage automatique pour optimiser les paramètres d’usinage. La surveillance des forces de coupe, des vibrations, de la température et des émissions acoustiques permet une maintenance prédictive et une optimisation de la qualité. Les systèmes experts assistent la programmation et le diagnostic des processus.
L’intégration avec les systèmes de l’Industrie 4.0 permet la surveillance et le contrôle à distance des processus de production. Les capteurs IoT collectent des données sur l’état des machines, l’usure des outils et la qualité des produits. L’analyse des données massives permet d’optimiser les lignes de production entières et de prévoir les pannes.
Limites techniques et économiques
Les limites matérielles concernent certains alliages et composites aux propriétés extrêmes. Les matériaux superdurs comme le diamant polycristallin nécessitent des meules diamantées spéciales et des vitesses de coupe très faibles. Les composites céramique-métal peuvent entraîner une usure rapide des meules et des problèmes de qualité de surface.
Les limites géométriques découlent de la conception des machines et de la disponibilité des outils. Les rayons de congé intérieurs minimaux sont limités par le diamètre des plus petites meules disponibles. Les angles d’inclinaison des surfaces ne peuvent pas dépasser les capacités cinématiques des axes de la machine.
Les aspects économiques incluent des coûts d’investissement et d’exploitation élevés. Les rectifieuses CNC modernes coûtent entre 500 000 et 2 000 000 EUR selon la configuration. Les coûts des meules, des fluides d’usinage et de l’électricité peuvent représenter 30 à 50 % des coûts opérationnels. L’amortissement des machines nécessite une utilisation élevée et une marge appropriée sur les produits.
Astuce : Avant d’investir dans le meulage CNC, il est essentiel de réaliser une analyse économique détaillée, en tenant compte des coûts des méthodes d’usinage alternatives, du volume de production et des exigences de qualité, afin de garantir la rentabilité de l’investissement.
Applications industrielles de différentes tailles de pièces meulées
L’industrie moderne se caractérise par des exigences croissantes en matière de précision et de qualité de surface des éléments mécaniques. Le meulage CNC répond à ces défis en offrant des solutions adaptées aux spécificités de chaque secteur et aux dimensions des composants usinés.
Applications dans l’industrie aérospatiale et de la défense
L’industrie aérospatiale exige des composants d’une fiabilité et d’une résistance maximales aux conditions extrêmes. Les composants de moteurs de fusée en alliages de titane et en superalliages de nickel nécessitent une rugosité Ra inférieure à 0,2 μm et des tolérances dimensionnelles de ±5 μm. Le meulage cryogénique utilisant de l’azote liquide permet l’usinage de matériaux difficiles à couper.
L’industrie de la défense utilise le meulage CNC pour la production de composants d’armes et de systèmes de guidage. Les canons d’artillerie exigent une rectitude parfaite et une douceur de la surface intérieure. Les systèmes de guidage de missiles contiennent des éléments optiques et électroniques avec des tolérances submicrométriques.
Les éléments de satellites et de sondes spatiales doivent se caractériser par une masse minimale et une résistance maximale. Les structures en composites de carbone et en alliages de magnésium nécessitent des techniques de meulage spéciales avec contrôle de la température et des forces de coupe.
Industrie des énergies renouvelables
L’énergie éolienne requiert des composants de grande taille et de haute durabilité. Les roulements principaux des éoliennes, d’un diamètre de 2 à 4 mètres, sont meulés avec des tolérances de classe P5 selon les normes ISO. Les surfaces de roulement doivent présenter une rugosité Ra de 0,4 à 0,8 μm et une circularité parfaite.
L’industrie photovoltaïque utilise le meulage pour l’usinage de plaquettes de silicium et de composants optiques. Les concentrateurs solaires nécessitent des surfaces miroir d’une rugosité Ra inférieure à 0,01 μm. La précision de la forme détermine l’efficacité de la conversion de l’énergie solaire.
L’énergie géothermique exige des composants résistants à la corrosion et aux hautes températures. Les pompes submersibles contiennent des composants en acier duplex et en alliages de nickel, meulés en tenant compte des propriétés tribologiques en milieu géothermique.
Conclusion
Le meulage CNC constitue une technologie fondamentale de l’industrie de précision moderne, permettant l’usinage de composants de tailles allant du micromètre à plusieurs mètres avec une précision sans précédent. La capacité à atteindre des tolérances dimensionnelles de l’ordre du micromètre et des rugosités de surface Ra inférieures à 0,01 μm rend cette méthode indispensable dans les applications industrielles les plus exigeantes.
Le développement des technologies de meulage CNC, incluant les systèmes de commande adaptative, la compensation des erreurs thermiques et l’intégration avec l’Industrie 4.0, ouvre de nouvelles possibilités en matière d’automatisation et d’optimisation des processus de production. Des entreprises telles que CNC Partner, combinant une expérience de plusieurs années avec les technologies les plus modernes, garantissent la réalisation des projets les plus exigeants dans le respect des normes de qualité les plus élevées.
L’avenir du meulage CNC est lié au développement continu de l’intelligence artificielle, de nouveaux matériaux abrasifs et de techniques d’usinage hybrides. Les exigences croissantes des industries aérospatiale, médicale et électronique stimuleront le développement de solutions technologiques de plus en plus avancées, renforçant la position du meulage CNC en tant que technologie clé de la production de précision.
