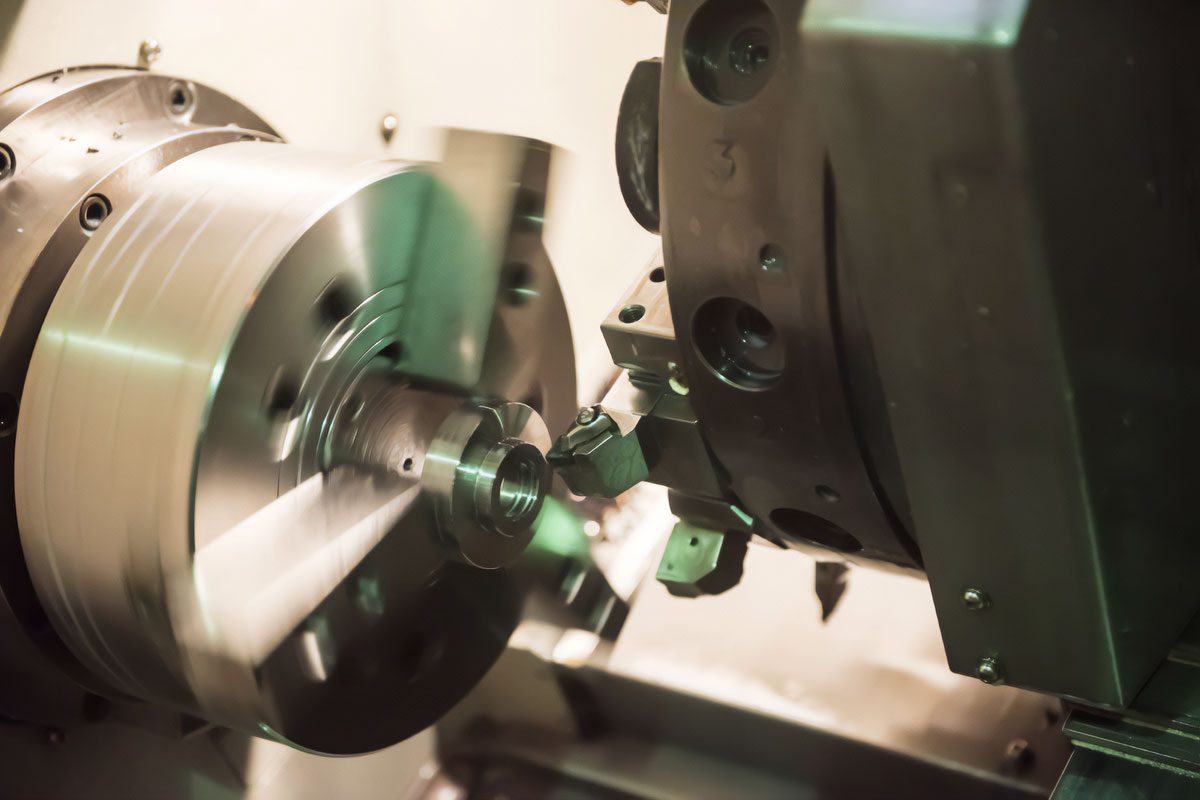

L’usinage sur tours CNC nécessite une approche précise à chaque étape du processus de production. Même les plus petites imperfections entraînent des pertes financières pouvant atteindre des milliers de zlotys. Les problèmes les plus courants concernent trois domaines clés : la programmation des machines, la préparation des outils de coupe et le réglage correct du matériau à usiner.
Les erreurs de programmation représentent environ 40 % de tous les problèmes dans le tournage CNC. Des valeurs de vitesse de rotation incorrectes, des calculs d’avance erronés et l’omission de la compensation du rayon de l’outil génèrent des pièces défectueuses. Le secteur industriel perd des millions de zlotys par an en raison d’une sélection incorrecte des paramètres d’usinage.
Une prévention efficace des erreurs nécessite une approche systématique basée sur le contrôle qualité. La vérification régulière de l’état des machines, des outils et des matériaux élimine la plupart des problèmes avant qu’ils ne surviennent. Les entreprises qui appliquent des procédures de contrôle complètes enregistrent une diminution des rebuts de production de 60 à 80 %.
Erreurs de programmation et leur impact sur la qualité d’usinage
La programmation incorrecte des machines CNC est la principale cause des problèmes de qualité dans la production. Les erreurs dans le code G-code, les valeurs de paramètres inappropriées et les trajectoires d’outils incorrectes conduisent à des pièces défectueuses. Les collisions pendant l’usinage peuvent causer des dommages à la machine d’une valeur de 50 000 à 200 000 zlotys (soit 12 500 à 50 000 EUR).
Les systèmes FAO des machines-outils modernes nécessitent une saisie précise des données. Chaque paramètre doit être adapté au matériau à usiner, au type d’outil et aux exigences de qualité. La simulation du programme avant l’usinage réel élimine la plupart des erreurs de programmation.
Les opérateurs de machines omettent souvent de vérifier les points zéro avant de lancer le cycle. Des réglages incorrects entraînent le début de l’usinage au mauvais endroit, ce qui provoque des collisions de l’outil avec le mandrin ou le matériau. Les pertes de matériaux dues à cette cause peuvent atteindre 15 à 30 % de la production totale.
Réglages incorrects de la vitesse de rotation de la broche
Des vitesses de rotation incorrectes ont un impact direct sur la qualité de surface et la durée de vie des outils de coupe. Des vitesses trop élevées provoquent une surchauffe des plaquettes, ce qui réduit leur durée de vie de 40 à 60 %. Des valeurs trop basses entraînent un usinage incorrect et la formation d’entailles sur la surface de la pièce.
L’acier au carbone d’une dureté de 45 à 50 HRC nécessite une vitesse de rotation de 80 à 120 m/min. L’aluminium peut être usiné à des vitesses de 200 à 400 m/min, tandis que la fonte grise tolère des valeurs de 150 à 250 m/min. Le dépassement des paramètres recommandés réduit la durée de vie des outils jusqu’à 70 %.
Les systèmes de surveillance des machines CNC modernes permettent un contrôle automatique de la vitesse de rotation. Les capteurs de température de l’outil signalent le dépassement des valeurs sûres. L’utilisation du contrôle adaptatif des paramètres augmente l’efficacité de l’usinage de 25 à 35 %.
Calculs erronés de l’avance de l’outil pendant l’usinage
Une avance d’outil incorrecte provoque des problèmes de surface et dimensionnels des pièces usinées. Une avance trop importante peut entraîner le blocage de la machine-outil ou la rupture de l’outil. Une avance trop faible avec des matériaux qui durcissent par écrouissage entraîne une détérioration de la qualité de coupe.
Le tournage grossier nécessite des avances de 0,3 à 0,8 mm/tr, en fonction du matériau. L’usinage de finition utilise des valeurs de 0,05 à 0,2 mm/tr pour obtenir la rugosité de surface souhaitée. Les matériaux ductiles nécessitent des paramètres différents de ceux des matériaux fragiles.
Des calculs d’avance erronés résultent souvent d’un mauvais choix de la profondeur de coupe. Une profondeur supérieure au rayon de coin de l’insert assure une coupe stable. Des valeurs inférieures à 0,3 mm peuvent provoquer un frottement défavorable au lieu d’une coupe appropriée.
Compensation incorrecte du rayon de l’arête de coupe
Les erreurs de compensation de rayon entraînent des imprécisions dimensionnelles des pièces usinées. Des valeurs incorrectes dans le programme CNC provoquent un surdimensionnement ou un sous-dimensionnement du matériau. L’omission de la compensation lors de l’usinage de contours complexes génère des formes géométriques incorrectes.
La compensation doit tenir compte du rayon réel du coin de l’insert de coupe. Les nouveaux inserts ont un rayon nominal de 0,4 à 1,6 mm selon l’application. L’usure de l’outil modifie les valeurs de compensation, ce qui nécessite une mise à jour régulière du programme.
| Rayon de coin de plaquette | Application | Compensation G41/G42 |
|---|---|---|
| 0,4 mm | Finition | Précision à ±0,01 mm |
| 0,8 mm | Usinage moyen | Précision à ±0,02 mm |
| 1,2 mm | Tournage grossier | Précision à ±0,03 mm |
Les systèmes de commande CNC modernes offrent la détermination automatique du rayon de coin par mesure de l’outil. Cette fonction élimine les erreurs dues aux différences entre la géométrie nominale et réelle de la plaquette. Les systèmes de mesure peuvent déterminer le rayon avec une précision de ±0,005 mm, ce qui dépasse largement la précision des mesures manuelles.
Une mauvaise compensation lors de l’usinage de rainures internes peut entraîner une collision de l’outil avec le matériau. Un rayon de compensation supérieur au rayon le plus petit du profil génère une erreur de calcul dans le système de commande. Par conséquent, la conception des contours doit tenir compte des limitations imposées par la géométrie des outils utilisés.
Ignorer les cycles de sécurité dans le programme de commande
Les cycles de sécurité protègent la machine, les outils et l’opérateur contre les dommages. Ignorer la vérification des limites axiales peut entraîner une collision de la contre-pointe avec le mandrin. L’absence de contrôle de la vitesse maximale entraîne des dommages aux roulements de la broche.
Les cycles de sécurité standard comprennent :
- Vérification des positions de référence de tous les axes
- Contrôle des vitesses de rotation maximales
- Vérification des limites de la zone de travail
- Test de fonctionnement des systèmes d’urgence
Les systèmes de commande modernes offrent des fonctions de contrôle adaptatif qui ajustent automatiquement les paramètres aux conditions d’usinage actuelles. Les fonctions STO (Safe Torque Off) et SLS (Safely Limited Speed) minimisent le risque d’endommagement de la machine pendant le fonctionnement en mode réglage. Ces systèmes peuvent limiter la vitesse à 20 tr/min pour la broche d’outil et à 50 tr/min pour le mandrin de serrage.
Les tours CNC modernes sont équipées de systèmes de sécurité à plusieurs niveaux comprenant des arrêts d’urgence, des rideaux lumineux et des câbles de sécurité. Les boutons d’urgence de catégorie I conformément à la norme IEC 60204-1 doivent être accessibles depuis chaque poste de travail de la machine. L’activation du système d’urgence entraîne l’arrêt immédiat de tous les mouvements et la coupure de l’alimentation des moteurs, en maintenant la catégorie de sécurité 3 ou 4.
Conseil : Les systèmes de commande modernes permettent la génération automatique de cycles de sécurité. Les fonctions de contrôle adaptatif ajustent les paramètres aux conditions d’usinage actuelles, réduisant le risque d’erreurs de 50 à 70 %.
Problèmes de sélection et de préparation des outils de coupe
Un choix et une préparation incorrects des outils de coupe affectent directement la qualité de l’usinage et la sécurité du processus. Les erreurs dans le choix des nuances de plaquettes, de la géométrie et du montage entraînent une usure prématurée des outils. Les pertes à ce titre peuvent représenter 20 à 30 % des coûts de production totale.
Les outils de coupe modernes offrent diverses géométries adaptées à des applications spécifiques. Les plaquettes avec des brise-copeaux de type wiper permettent une avance deux fois plus importante tout en conservant la même rugosité de surface. Les nuances revêtues par PVD offrent une plus grande durabilité dans l’usinage de matériaux trempés.
La température de coupe est essentielle à la durée de vie des outils. Le dépassement de 800°C pour le carbure cémenté entraîne une dégradation rapide du tranchant. Les systèmes de refroidissement haute pression peuvent réduire la température de 200 à 300°C, augmentant la durée de vie des outils de 40 à 60 %.
Angle de réglage de l’outil incorrect par rapport au matériau
Un angle d’outil incorrect entraîne une coupe inadéquate et une usure prématurée de l’insert. Chaque matériau nécessite un angle d’attaque de lame approprié pour des conditions de coupe optimales. L’acier trempé nécessite des angles de 5 à 15°, tandis que l’aluminium requiert des valeurs de 15 à 25°.
L’angle de réglage affecte la direction et la magnitude des forces de coupe agissant sur la pièce. Des valeurs incorrectes entraînent des vibrations de la machine et une instabilité de l’usinage. Un angle d’attaque proche de 90° dirige les forces vers la broche, assurant une plus grande stabilité.
Les systèmes de fixation d’outils de type Capto garantissent la répétabilité du réglage des angles avec une précision de ±0,01°. Les porte-outils coniques traditionnels peuvent présenter des erreurs de positionnement allant jusqu’à ±0,05°, ce qui affecte la qualité de l’usinage. L’investissement dans des systèmes de fixation précis est rentabilisé par une qualité de production accrue.
Inserts usés provoquant des entailles
L’utilisation d’outils usés génère des défauts de surface et des problèmes dimensionnels sur les pièces usinées. Les lames émoussées nécessitent des forces de coupe plus importantes, ce qui entraîne des vibrations de la machine. L’augmentation des forces peut provoquer une déflexion de la pièce de 0,02 à 0,05 mm.
Les signes d’usure des outils comprennent :
- Usure de la surface d’appui supérieure à 0,3 mm
- Formation d’un cratère sur la surface de dépouille
- Micro-rayures sur le tranchant
- Changement de couleur de l’insert en bleu-violet
Le contrôle régulier de l’état des lames évite les problèmes de qualité. Les capteurs de surveillance des vibrations peuvent détecter automatiquement l’usure des outils. Ces systèmes signalent la nécessité de remplacer l’insert 5 à 10 minutes avant qu’il ne soit complètement émoussé.
Fixation incorrecte de l’outil dans le porte-outil
Une fixation lâche de l’outil provoque des vibrations et des imprécisions dimensionnelles sur les pièces usinées. Une fixation incorrecte de l’insert dans le porte-outil peut entraîner sa rupture pendant la coupe. Un serrage trop faible des vis de fixation génère une instabilité qui dégrade la rugosité de surface.
Une fixation correcte nécessite un serrage uniforme de toutes les vis avec un couple de 8 à 12 Nm pour les inserts standard. Les surfaces de fixation doivent être propres et exemptes de copeaux et de contaminants. La vérification de la stabilité avant le démarrage du cycle est une procédure obligatoire.
Les systèmes de fixation hydrauliques assurent une tension constante des outils, indépendamment de la température. Une pression de 50 à 80 bars garantit une fixation répétable avec une précision de ±0,002 mm. La fixation mécanique traditionnelle peut présenter des erreurs de positionnement allant jusqu’à ±0,01 mm.
Absence de vérification de la géométrie de l’outil avant le début du travail
Omettre le contrôle de la géométrie des outils avant l’usinage entraîne des problèmes de qualité et des dommages à la machine. Un rayon de coin d’insert incorrect provoque des erreurs de compensation dans le programme CNC. Un tranchant endommagé génère des entailles sur la surface de la pièce.
La vérification de la géométrie doit inclure :
- Mesure du rayon de congé avec une précision de ±0,01 mm
- Contrôle de l’angle de la lame et de la surface d’appui
- Vérification de l’état de l’arête de coupe
- Vérification du serrage dans le porte-outil
Les systèmes modernes de mesure d’outils utilisent la technologie laser ou tactile pour le contrôle automatique de la géométrie. Des systèmes tels que Renishaw ou Blum permettent de mesurer le rayon de congé avec une précision de ±0,005 mm et de mettre à jour automatiquement les offsets dans le programme CNC. Le temps de mesure d’un outil est réduit de 10 à 15 minutes avec les méthodes manuelles à 30 à 60 secondes avec les systèmes automatiques.
Les systèmes de mesure intégrés à la machine-outil peuvent détecter la rupture d’outil en temps réel pendant l’usinage. Les capteurs laser surveillent le profil de l’outil à une fréquence de 1000 Hz, signalant un dommage en 0,1 seconde. La détection automatique des dommages évite la production de pièces défectueuses et protège contre les dommages de la machine, ce qui peut permettre d’économiser 10 000 à 50 000 EUR grâce à l’évitement de collisions.
Conseil : Les systèmes de mesure automatique d’outils dans la machine permettent de contrôler la géométrie sans retirer l’outil de la broche. Le gain de temps sur les mesures peut être de 15 à 20 minutes par changement d’outil, augmentant la productivité de 8 à 12 %.
Erreurs les plus fréquentes lors du réglage de la pièce
Un mauvais réglage de la pièce est une source de problèmes de qualité majeurs et de risques pour la sécurité. Un centrage incorrect de la pièce, un serrage insuffisant dans les mors et l’omission du contrôle du voile génèrent des défauts dimensionnels. Un réglage incorrect du point zéro peut entraîner des collisions causant des dommages à la machine d’une valeur de 100 000 à 300 000 EUR.
Un centrage précis nécessite l’utilisation d’un comparateur avec une précision de ±0,01 mm. Un voile radial supérieur à 0,05 mm entraîne des épaisseurs de paroi inégales lors du tournage. Les pièces longues avec un rapport longueur/diamètre supérieur à 3:1 nécessitent un support de contre-poupée pour maintenir la stabilité.
La force de serrage dans les mors doit être adaptée au matériau et aux dimensions de la pièce. L’aluminium nécessite une répartition uniforme de la pression de 15 à 25 kN/cm². L’acier peut supporter des valeurs de 30 à 50 kN/cm². Le dépassement des forces recommandées peut entraîner une déformation de la pièce.
Centrage incorrect de la pièce dans le mandrin
Les erreurs de centrage entraînent un voile radial pendant la rotation de la broche, ce qui provoque des vibrations et des imprécisions dimensionnelles. Chaque millimètre d’écart par rapport à l’axe de rotation génère des problèmes de qualité et augmente l’usure des outils. Un serrage inégal dans les mors du tour peut entraîner une ovalisation de la pièce.
Un centrage correct nécessite de suivre une procédure définie :
- Serrage préliminaire de la pièce dans les mors
- Réglage du comparateur sur la surface extérieure
- Serrage progressif des mors individuels
- Contrôle du voile en plusieurs points sur la longueur
Les mandrins auto-centrants modernes permettent d’atteindre une précision de centrage de ±0,02 mm. Les mandrins à quatre mors permettent un centrage avec une précision de ±0,01 mm, mais nécessitent plus de temps pour le réglage. Les systèmes hydrauliques assurent un centrage répétable en 2 à 3 minutes.
Pression insuffisante du matériau dans les mors du tour
Une force de serrage insuffisante entraîne le déplacement du matériau pendant l’usinage, ce qui génère des vibrations et une opération instable. Un jeu dans le serrage peut provoquer l’éjection de la pièce du mandrin lors de l’usinage avec des forces de coupe élevées. Les pertes de matériau et le danger pour l’opérateur rendent cette erreur particulièrement dangereuse.
Le contrôle de la force de serrage doit prendre en compte :
- Les propriétés mécaniques du matériau usiné
- Les dimensions et la masse de la pièce
- Les forces de coupe prévues pendant l’usinage
- La sécurité de l’opérateur et de la machine
Les mandrins hydrauliques modernes permettent un réglage précis de la force de serrage avec une précision de ±5%. Les systèmes pneumatiques assurent une force constante indépendamment de la température de fonctionnement. Les mandrins mécaniques traditionnels nécessitent un contrôle régulier du couple de serrage des vis.
Omission de la vérification du faux rond radial et axial
L’absence de contrôle du faux rond entraîne des problèmes dimensionnels et qualitatifs des pièces usinées. Le faux rond radial provoque une épaisseur de paroi inégale lors du tournage extérieur. Le faux rond axial cause des problèmes de planéité des surfaces frontales et des difficultés à obtenir la perpendicularité.
La mesure du faux rond nécessite l’utilisation d’un comparateur monté sur un support magnétique. La vérification doit être effectuée en plusieurs points le long de la pièce. Des valeurs de faux rond dépassant ±0,03 mm nécessitent un nouveau réglage et un centrage.
| Type de battement | Valeurs admissibles | Impact sur la qualité |
|---|---|---|
| Radial | ±0,02 mm | Épaisseur de paroi |
| Axial | ±0,01 mm | Planéité de surface |
| Angulaire | ±0,5° | Coaxialité |
Les systèmes de mesure modernes utilisent des capteurs électroniques d’une résolution de 0,001 mm pour déterminer avec précision le faux rond. Les appareils concentriques permettent la mesure simultanée du faux rond radial et axial sans avoir à repositionner le capteur. Ces systèmes réduisent le temps de mesure de 15-20 minutes à 3-5 minutes tout en augmentant la précision.
Les systèmes de centrage automatique utilisés dans la production en série peuvent corriger le faux rond des pièces en temps réel. Les mandrins auto-centrants équipés de capteurs de position assurent un centrage répétable avec une précision de ±0,005 mm. Les systèmes hydrauliques avec compensation de pression éliminent l’influence de la température sur la précision du serrage, maintenant des paramètres stables pendant toute la durée du poste de travail.
Réglage incorrect du point zéro de l’usinage
Un point zéro erroné entraîne une collision de l’outil avec le matériau, le mandrin ou les éléments de la machine. Des valeurs incorrectes pour les axes X et Z peuvent provoquer le début de l’usinage au mauvais endroit. Cela garantit une production défectueuse ou des dommages à la machine d’une valeur de dizaines de milliers d’euros.
Le réglage du point zéro nécessite une procédure précise à l’aide d’une sonde de mesure ou d’un capteur tactile. Une erreur de 1 mm sur l’axe Z peut entraîner une collision de l’outil avec le mandrin. Un zéro incorrect sur l’axe X entraîne le dépassement des dimensions de diamètre.
Les systèmes de réglage automatique du zéro utilisent des sondes laser avec une précision de ±0,005 mm. Les méthodes tactiles traditionnelles peuvent présenter des erreurs de ±0,02 mm en fonction de l’expérience de l’opérateur. L’utilisation de systèmes automatiques réduit le temps de réglage de 15 à 3 minutes.
Conseil : Les systèmes de surveillance de la position de l’outil en temps réel permettent une correction automatique du point zéro pendant l’usinage. La compensation de l’usure de l’outil peut être effectuée automatiquement toutes les 10 à 50 pièces, en fonction des exigences de qualité.
Méthodes efficaces pour prévenir les erreurs de tournage CNC
La prévention efficace des erreurs en usinage CNC nécessite une approche globale couvrant tous les aspects du processus de production. Le contrôle systématique des paramètres, les inspections techniques régulières et la tenue d’une documentation des processus éliminent 70 à 85 % des problèmes potentiels. Les entreprises qui mettent en œuvre des procédures de contrôle qualité constatent une réduction des coûts des rebuts de 40 à 60 % par an.
Les systèmes modernes de gestion de la qualité basés sur les normes ISO 9001 exigent la documentation de tous les points de contrôle critiques. Les systèmes automatiques de surveillance des paramètres machine permettent une réaction immédiate en cas de déviations. L’investissement dans des systèmes de contrôle est rentabilisé par une efficacité accrue et une réduction des pertes.
La formation des opérateurs est un élément clé de la prévention des erreurs. Les employés titulaires de certifications CNC commettent 50 % moins d’erreurs que les personnes sans formation formelle. La mise à jour régulière des connaissances techniques est essentielle en raison du développement technologique.
Vérification systématique des paramètres avant le démarrage du cycle
Le contrôle des paramètres avant chaque cycle d’usinage élimine les erreurs de programmation et de réglage de la machine. La vérification de la vitesse de rotation, de l’avance et de la profondeur de coupe évite les dommages aux outils d’une valeur de 125 à 500 EUR par pièce. La vérification des points zéro et des trajectoires d’outils élimine les collisions qui pourraient coûter 12 500 à 50 000 EUR.
La liste de contrôle avant le démarrage comprend les éléments suivants :
- Vérification de tous les paramètres de coupe dans le programme CNC
- Vérification du montage des outils et de l’état des plaquettes de coupe
- Contrôle des niveaux des fluides d’exploitation et des lubrifiants
- Test du fonctionnement des systèmes de refroidissement et d’évacuation des copeaux
- Simulation du programme en mode graphique
Les systèmes automatiques de contrôle des paramètres réduisent le temps de vérification de 15 à 5 minutes. Le logiciel CAM peut générer automatiquement des rapports de contrôle pour chaque programme d’usinage. Ces systèmes augmentent la fiabilité du processus de 35 à 45 %.
Contrôle régulier de l’état technique de la machine et des outils
La maintenance systématique prévient les pannes pendant la production et garantit le maintien de la précision de l’usinage. La vérification de l’usure des glissières, des roulements et des systèmes d’entraînement élimine les problèmes de répétabilité du positionnement. La surveillance de l’état des outils avant chaque utilisation prévient les problèmes de qualité.
Le programme de contrôle doit inclure les actions suivantes :
- Contrôle quotidien des fonctions de base de la machine et des systèmes de sécurité
- Vérification hebdomadaire de la précision du positionnement des axes de la machine
- Contrôle mensuel de la géométrie de la machine et vérification des vibrations
- Inspection technique trimestrielle de tous les composants critiques
La maintenance prédictive basée sur l’analyse des vibrations peut prévoir les pannes 2 à 4 semaines à l’avance. Ces systèmes réduisent les temps d’arrêt imprévus de 60 à 80 %. Le coût de mise en œuvre est amorti en 12 à 18 mois grâce à une disponibilité accrue des machines.
Les systèmes de surveillance modernes utilisent des capteurs de vibrations et des algorithmes d’apprentissage automatique pour analyser l’état technique des machines en temps réel. Les capteurs accélérométriques peuvent détecter des anomalies dans les roulements dès 10 % d’usure nominale. Ces systèmes génèrent automatiquement des alarmes lorsque les valeurs de vibration seuils sont dépassées, permettant de planifier la maintenance avant qu’une panne ne survienne.
Tenue de la documentation des processus et des problèmes rencontrés
La documentation des processus permet d’identifier les problèmes récurrents et d’optimiser les paramètres d’usinage. L’enregistrement de toutes les données pertinentes pour chaque matériau crée une base de connaissances qui augmente l’efficacité de la production. L’analyse des erreurs rencontrées aide à améliorer les procédures et à former les employés.
Le système de documentation doit contenir :
- Paramètres d’usinage pour chaque type de matériau
- Durée de vie des outils dans différentes applications
- Causes et solutions aux problèmes de qualité
- Résultats du contrôle dimensionnel et de la rugosité de surface
Les systèmes électroniques de gestion de la documentation réduisent le temps de recherche d’informations de 15 à 2 minutes. La génération automatique de rapports de qualité augmente la transparence du processus. Ces systèmes soutiennent la certification selon les normes ISO et les exigences des clients.
Les systèmes MES (Manufacturing Execution System) intègrent la documentation des processus aux données de production réelles, permettant une surveillance en temps réel. La collecte automatique de données à partir de machines CNC élimine les erreurs dues à la saisie manuelle d’informations. Ces systèmes enregistrent tous les paramètres d’usinage, la consommation d’outils et les problèmes de qualité, créant ainsi une base de connaissances de production complète.
Les plateformes avancées de gestion de la production permettent la génération automatique de fiches techniques et d’instructions d’usinage basées sur des données historiques. Des algorithmes d’apprentissage automatique analysent des milliers de cycles d’usinage, suggérant des paramètres optimaux pour de nouvelles pièces. Les entreprises utilisant de tels systèmes enregistrent une réduction du temps de préparation de la production de 40 à 60 % et une augmentation de la répétabilité des processus de 25 à 35 %.
Mise en œuvre de procédures de contrôle qualité à chaque étape de la production
Le contrôle qualité à toutes les étapes de la production empêche la transmission d’erreurs aux opérations suivantes. La vérification des matériaux avant l’usinage élimine les problèmes liés aux matières premières défectueuses. Le contrôle en cours de processus permet une réaction rapide aux écarts par rapport aux spécifications.
Les points de contrôle clés comprennent :
- Réception et contrôle qualité des matériaux entrants
- Vérification des réglages de la machine avant le début de la production
- Contrôle de la première pièce après le lancement du programme
- Vérification systématique des dimensions pendant la production
- Contrôle qualité final des pièces finies
Le contrôle statistique des processus (SPC) permet de surveiller les tendances de qualité. Ces systèmes peuvent prédire le dépassement des tolérances avec 10 à 20 pièces d’avance. Des alertes automatiques permettent de corriger les paramètres avant la création de rebuts.
Conseil : Les systèmes de vision pour le contrôle qualité peuvent détecter automatiquement les défauts de surface avec une précision de 95 à 99 %. L’intégration avec les machines CNC permet la ségrégation automatique des pièces défectueuses, augmentant l’efficacité du contrôle de 200 à 300 %.
Services de tournage CNC chez CNC Partner
CNC Partner fournit des services complets d’usinage de métaux CNC basés sur des années d’expérience et un parc de machines modernes. L’entreprise est née de la fusion de deux entreprises spécialisées dans la transformation des plastiques et la mise en œuvre de technologies avancées d’usinage. La priorité reste la qualité des services et l’utilisation des dernières possibilités technologiques afin de fournir aux clients des solutions de production optimales.
L’usine de production de Bydgoszcz dessert des clients de Pologne et des pays de l’Union européenne, réalisant aussi bien des éléments individuels que des séries de milliers de pièces. La position stratégique et le réseau logistique développé permettent une réalisation rapide des commandes avec un délai de livraison ne dépassant pas 48 heures en Pologne.
Services complets d’usinage CNC
CNC Partner réalise un large éventail de travaux comprenant :
Le fraisage est effectué sur des machines +GF+ Mikron et AVIA VMC avec des champs de travail allant de 800×550×600 à 1700×900×800 mm, ce qui garantit un usinage précis d’éléments d’une complexité variée. Le tournage est réalisé sur un tour HAAS SL-30THE avec un passage de ø 76 mm et un diamètre de tournage maximal de ø 482 mm.
L’électroérosion à fil sur machines +GF+ CUT 300SP permet l’usinage de matériaux d’une dureté allant jusqu’à 64 HRC avec une très haute précision. La rectification CNC réalisée sur une rectifieuse +JUNG avec un champ de travail de 2000×1000 mm permet d’obtenir une rugosité de surface jusqu’à Ra 0,63. Les processus sont pris en charge par le logiciel CAM GibbsCAM, qui optimise les trajectoires d’outils et réduit le temps de production.
Services de usinage des métaux CNC
Technologie avancée et contrôle qualité
L’entreprise investit dans un parc de machines moderne et modernise régulièrement ses équipements pour suivre les tendances technologiques dans le secteur de l’usinage des métaux. Chaque élément fait l’objet d’un contrôle rigoureux afin de répondre aux normes élevées et aux exigences des clients. L’usinage de précision et le souci du détail distinguent CNC Partner de la concurrence.
Des spécialistes expérimentés et l’utilisation de technologies avancées permettent de réaliser même les projets les plus complexes. L’équipe aborde chaque commande individuellement, analyse les besoins et adapte les processus aux exigences spécifiques. Les devis sont préparés dans un délai de 2 à 48 heures, et les délais de réalisation varient de 3 à 45 jours en fonction du degré de complexité.
Service professionnel et respect des délais
CNC Partner se distingue par la rapidité d’exécution des commandes et une approche flexible des besoins des clients issus de divers secteurs industriels. Les entreprises de production, les bureaux d’études et les sociétés spécialisées dans l’usinage CNC qui externalisent une partie de leurs travaux ou des projets nécessitant des compétences spécialisées font appel à ses services. L’entreprise réalise également des prototypes nécessaires au lancement de nouvelles lignes technologiques.
Les commandes sont réalisées par expédition, ce qui permet une livraison efficace des produits aux destinataires dans toute la Pologne et dans les pays de l’Union européenne. Pour les contrats plus importants, une livraison par nos propres moyens de transport directement chez le client est possible. Les avis positifs confirment la haute qualité des services et la fiabilité dans le respect des délais.
Contactez-nous pour obtenir un devis détaillé, vérifier les prix actuels et obtenir une consultation technique adaptée à vos besoins de production.
Conséquences des erreurs d’usinage et méthodes de réparation
Les erreurs d’usinage CNC entraînent des pertes financières importantes et des problèmes de respect des délais de livraison aux clients. Les dommages à la surface du matériau nécessitent des opérations de réparation supplémentaires, ce qui augmente les coûts de production de 25 à 40 %. Le dépassement des tolérances dimensionnelles peut empêcher l’assemblage des pièces en ensembles, entraînant des réclamations d’une valeur de plusieurs milliers de złotys.
Le temps nécessaire à la réparation des erreurs d’usinage représente 15 à 25 % du temps de production total dans les usines à faible niveau de contrôle qualité. Les entreprises ayant des normes de qualité élevées réduisent ce temps à 3 à 5 % grâce à des procédures préventives efficaces. L’investissement dans des systèmes de prévention des erreurs est rentabilisé en 6 à 12 mois.
Les statistiques sectorielles indiquent que 60 % des erreurs d’usinage peuvent être réparées sans qu’il soit nécessaire de remplacer le matériau. Les 40 % restants nécessitent un refaçage partiel ou total des pièces. La détection précoce des problèmes augmente les chances de succès de la réparation à 80-90 %.
Dommages de surface du matériau et méthodes d’élimination
Les défauts de surface sont causés par des outils usés, des paramètres de coupe incorrects ou une instabilité du serrage de la pièce. Les rayures, entailles et irrégularités nécessitent une opération de finition supplémentaire qui augmente le temps de production de 30 à 60 %. Les dommages profonds dépassant 0,1 mm peuvent rendre la réparation de la pièce impossible.
Les méthodes d’élimination des défauts de surface comprennent diverses techniques de réparation :
- Rectification de surface pour les dommages jusqu’à 0,05 mm de profondeur
- Reprise de tournage avec de nouveaux outils et des paramètres modifiés
- Utilisation de plus petites avances et profondeurs de coupe
- Polissage manuel pour les surfaces décoratives
- Remplacement par un nouveau matériau pour les dommages supérieurs à 0,1 mm
Les coûts de réparation des défauts de surface varient de 5 à 50 EUR par pièce, en fonction du type et de l’étendue des dommages. Les pièces à forte valeur ajoutée peuvent nécessiter des méthodes de réparation spécialisées coûtant 125 à 500 EUR.
Dépassement des tolérances dimensionnelles et possibilités de correction
Les erreurs dimensionnelles résultent d’une programmation incorrecte, de l’usure de la machine ou d’une instabilité du serrage. Un surdimensionnement du matériau permet une correction par usinage supplémentaire tout en respectant les tolérances requises. Un sous-dimensionnement rend souvent la réparation de la pièce impossible, nécessitant la fabrication d’une nouvelle.
Les possibilités de correction des erreurs dimensionnelles dépendent de leur type et de leur taille :
| Type d’erreur | Marge d’erreur | Possibilité de correction | Méthode de correction |
|---|---|---|---|
| Surdimension du diamètre | 0,1-0,5 mm | Élevée (90%) | Passage supplémentaire |
| Surdimension de la longueur | 0,2-1,0 mm | Moyenne (70%) | Planification de face |
| Sous-dimension du diamètre | 0,05-0,2 mm | Faible (30%) | Rechargement/pulvérisation |
| Sous-dimension de la longueur | Quelconque | Impossible (0%) | Nouvelle pièce |
Les systèmes automatiques de compensation de l’usure des outils peuvent corriger les erreurs dimensionnelles pendant l’usinage. La précision de la correction est de ±0,01 mm pour les diamètres et de ±0,02 mm pour les longueurs. Ces systèmes réduisent le risque de dépassement des tolérances de 60 à 80 %.
Rupture d’outil pendant l’usinage et procédure d’urgence
La rupture d’un outil peut endommager la surface de la pièce et les composants de la machine, entraînant des pertes comprises entre 500 et 2500 EUR. Des fragments de plaquette peuvent rester dans le matériau, causant des problèmes supplémentaires lors des opérations suivantes. L’arrêt immédiat de la machine minimise les dommages et évite d’endommager la broche.
La procédure à suivre après la rupture d’un outil comprend les étapes suivantes :
- Arrêt immédiat du cycle d’usinage à l’aide du bouton STOP
- Vérification de la surface de la pièce pour détecter les dommages et les résidus d’outil
- Retrait de tous les fragments de plaquette de la zone de travail de la machine
- Contrôle de l’état de la broche, des glissières et des systèmes d’entraînement
- Documentation des causes de la rupture pour analyse future
Les systèmes de surveillance des surcharges peuvent arrêter la machine en 0,1 à 0,2 seconde après la détection d’une rupture. Cela minimise les dommages à la pièce et à la machine de 70 à 90 %. L’investissement dans de tels systèmes est rentabilisé dès la première panne évitée.
Stratégies de minimisation des pertes financières après des erreurs
Une réaction rapide aux erreurs d’usinage minimise les pertes financières et empêche la propagation des problèmes aux lots suivants. L’analyse des causes profondes aide à prévenir des problèmes similaires à l’avenir. La mise en œuvre de procédures d’urgence réduit le temps d’arrêt de 2 à 4 heures à 15 à 30 minutes.
Les stratégies efficaces de minimisation des pertes comprennent :
- Analyse immédiate des causes de l’erreur avec la participation d’une équipe de spécialistes
- Correction rapide des paramètres d’usinage sur la base de la documentation collectée
- Utilisation de pièces avec un excès de matière pour effectuer les corrections
- Optimisation des processus sur la base de l’expérience acquise lors de la résolution des problèmes
- Assurance de la production contre le risque d’erreurs d’usinage
Les systèmes de gestion des risques permettent d’estimer les pertes potentielles avant que les erreurs ne surviennent. Des réserves financières appropriées et des procédures d’urgence peuvent limiter les pertes de 40 à 60 %. La collaboration avec des sous-traitants expérimentés assure des sources de production alternatives.
Conseil : L’assurance responsabilité civile et l’assurance des biens de production protègent contre les pertes financières imprévues. La prime d’assurance représente 0,5 à 1,5 % de la valeur assurée, ce qui est nettement inférieur aux pertes potentielles dues aux erreurs d’usinage.
FAQ : Questions fréquemment posées
À quelle fréquence faut-il remplacer les outils de coupe lors du tournage CNC ?
La durée de vie des outils de coupe dépend du matériau usiné, des paramètres de coupe et de la qualité des plaquettes. Le carbure cémenté peut fonctionner pendant 30 à 60 minutes lors de l’usinage de l’acier. Les plaquettes en céramique résistent pendant 2 à 4 heures avec des paramètres appropriés.
Le suivi régulier de l’état de la lame évite les problèmes de qualité. Les critères de remplacement incluent l’usure de la surface de contact supérieure à 0,3 mm, la formation de cratères et les micro-défauts. Les systèmes de surveillance automatiques peuvent signaler la nécessité de remplacement 10 à 15 minutes à l’avance.
Quelles sont les méthodes les plus efficaces pour contrôler les dimensions lors du tournage CNC ?
Le contrôle dimensionnel nécessite des instruments de mesure précis adaptés au type d’usinage. Les pieds à coulisse numériques offrent une précision de ±0,02 mm pour les mesures de diamètres. Les micromètres garantissent une précision de ±0,01 mm pour le contrôle des dimensions extérieures.
Les machines de mesure tridimensionnelles offrent la plus haute précision de ±0,005 mm. Les systèmes de vision peuvent contrôler automatiquement les dimensions à une fréquence de 100 pièces par heure. Les méthodes de mesure pendant l’usinage comprennent les palpeurs tactiles, les capteurs laser et les systèmes optiques. Le contrôle de la première pièce élimine les erreurs de programmation avant le début de la production en série.
Peut-on réparer des pièces dont les tolérances dimensionnelles sont dépassées ?
La possibilité de réparation dépend du type et de l’ampleur du dépassement de tolérance. Un surdimensionnement allant jusqu’à 0,5 mm permet une correction par usinage supplémentaire tout en respectant les dimensions requises. Un sous-dimensionnement rend souvent la réparation efficace de la pièce impossible.
Les techniques de réparation comprennent le ulang, le meulage et, dans les cas extrêmes, le rechargement de matière. Les pièces de grande valeur peuvent nécessiter des méthodes de réparation spécialisées coûtant entre 125 et 500 EUR. La correction des erreurs dimensionnelles est possible dans 70 % des cas avec un surdimensionnement et seulement 20 % avec un sous-dimensionnement.
Pourquoi des vibrations apparaissent-elles lors du tournage et comment les éliminer ?
Les vibrations lors du tournage résultent de l’instabilité du système machine-outil-pièce. Les causes principales incluent un serrage lâche, des roulements usés et la résonance des éléments structurels. Une fréquence de vibration de 50 à 200 Hz indique des problèmes avec les roulements de la broche.
Les méthodes d’élimination comprennent l’augmentation de la rigidité du serrage, la modification des paramètres de coupe et l’utilisation d’amortisseurs de vibrations. Les systèmes modernes de contrôle adaptatif ajustent automatiquement les paramètres pour minimiser les vibrations. Un équilibrage correct du mandrin et de la pièce élimine les vibrations de basse fréquence. Une maintenance régulière des roulements évite l’apparition de vibrations à haute fréquence dépassant 500 Hz.
Comment préparer correctement un programme CNC pour le tournage de formes complexes ?
La programmation de contours complexes nécessite une approche précise de chaque élément géométrique. La simulation du programme dans un environnement CAM élimine les erreurs avant l’usinage réel. Les éléments clés comprennent le réglage correct des points zéro, la compensation du rayon de l’outil et les trajectoires optimales.
Les sous-programmes permettent une programmation efficace des éléments géométriques répétitifs. Les macros raccourcissent le code et augmentent la clarté du programme. Les cycles d’usinage automatiques pour les rainures, les filetages et les contours extérieurs accélèrent la programmation de 40 à 60 %. La vérification des collisions en mode graphique évite d’endommager les outils et la machine lors de l’usinage de pièces complexes.
Résumé
La prévention des erreurs dans le tournage CNC nécessite une approche systématique couvrant tous les aspects du processus de production. Une programmation correcte des machines, une sélection appropriée des outils de coupe et un réglage précis du matériau constituent la base d’un usinage de qualité. Les entreprises qui mettent en œuvre des procédures complètes de contrôle de la qualité atteignent un taux de rebut inférieur à 2 %, ce qui se traduit par des économies financières significatives.
L’investissement dans des systèmes modernes de surveillance et de contrôle automatique des paramètres est rentabilisé en 12 à 18 mois grâce à une productivité accrue et à une réduction des pertes. La formation régulière des opérateurs et la maintenance systématique des machines sont également essentielles pour maintenir un niveau de qualité élevé. La documentation des processus et l’analyse des erreurs permettent d’améliorer continuellement les méthodes de production.
Une prévention efficace des erreurs dans l’usinage CNC garantit la compétitivité sur le marché et la satisfaction des clients. Les technologies modernes offrent des outils permettant d’atteindre les normes de qualité les plus élevées à des coûts de production optimaux. L’application systématique des méthodes présentées permet d’éviter la plupart des problèmes et de minimiser les risques financiers liés à une production défectueuse.
Sources :
- https://www.sandvik.coromant.com/pl-pl/knowledge/general-turning/how-to-achieve-good-component-quality-in-turning
- https://procestechnologiczny.com.pl/mapa-bledow-obrabiarki/
- https://www.siemens.com/pl/pl/produkty/automatyka/systemy/cnc4you-2/podstawowe-informacje-cnc-sinumerik/zarzadzanie-jakoscia-podczas-procesu-produkcyjnego-w-obrobce-cnc.html
- https://www.renishaw.com/pl/systemy-pomiarowe-do-obrabiarek-cnc–6073
- https://www.renishaw.com/pl/systemy-do-ustawiania-narzedzi-i-wykrywania-ich-uszkodzen–6079
- https://procestechnologiczny.com.pl/dokumentacja-technologiczna/
- https://konstrukcjeinzynierskie.pl/jak-diagnozowac-przyczyny-bledow-obrobki-cnc-detali/
- https://konstrukcjeinzynierskie.pl/jak-diagnozowac-przyczyny-bledow-obrobki-cnc-detali-cz-2/
- https://yadda.icm.edu.pl/baztech/element/bwmeta1.element.baztech-article-BSW1-0096-0006/c/Jastrzebski.pdf
- https://www.par.pl/Archiwum/2012/1-2012/Metody-badan-bledow-ruchow-technologicznych-precyzyjnych-centrow-tokarskich-CNC
- https://m.ciop.pl/CIOPPortalWAR/file/75836/Ramowe-wytyczne-2014-Rozdzial-7-Bezpieczenstwo-maszyn.pdf
- http://archiwum.ciop.pl/16402.html
- https://pwrze.com/storage/file/core_files/2022/3/18/96f6469409755351fe1fb4f0fe1963bb/Wymagania_dla_maszyn_PL.pdf
- https://publikacje.siemens-info.com/pdf/17/Bezpiecze%C5%84stwo%20maszyn%20-%20wprowadzenie.pdf
- https://zpe.gov.pl/a/elektroniczne-systemy-nadzorowania-procesow-obrobki-i-montazu-czesci-maszyn-i-urzadzen/D10IaF1Gx
- https://wydawnictwo.not.pl/9_TUREK_MOD.pdf
- https://www.scribd.com/document/568529484/Pomiary-dok%C5%82adno%C5%9Bci-geometrycznej-tokarki
- https://zsmi.pl/wp-content/uploads/2012/10/Opracowanie-programu-i-realizacja-obr%C3%B3bki-element%C3%B3w-na-obrabiarkach-CNC.pdf
- https://www.mechanik.media.pl/pliki/do_pobrania/artykuly/13/viii_sos.pdf
