Est-ce que le tournage CNC permet la réalisation de détails complexes ?

Le tournage CNC est une méthode avancée d’usinage par coupe. Le contrôle numérique permet la création de pièces à géométrie complexe. Les tours modernes atteignent une précision de l’ordre du centième de millimètre. Les capacités d’usinage vont bien au-delà des simples formes cylindriques.

Les machines à commande numérique réalisent des pièces nécessitant la synchronisation de plusieurs axes de mouvement. La programmation de contour fait que les formes irrégulières ne posent plus de défi. Les systèmes multi-axes étendent le champ d’application aux opérations jusqu’alors réservées à d’autres technologies. L’automatisation des processus garantit la répétabilité des dimensions en production de série.

Les usines de production misent de plus en plus sur les centres de tournage-fraisage. La combinaison des opérations en un seul serrage réduit le temps de réalisation des commandes. La précision d’exécution reste élevée même pour des pièces de conception inhabituelle. Le développement des technologies entraînées par des outils ouvre de nouvelles perspectives pour l’industrie.

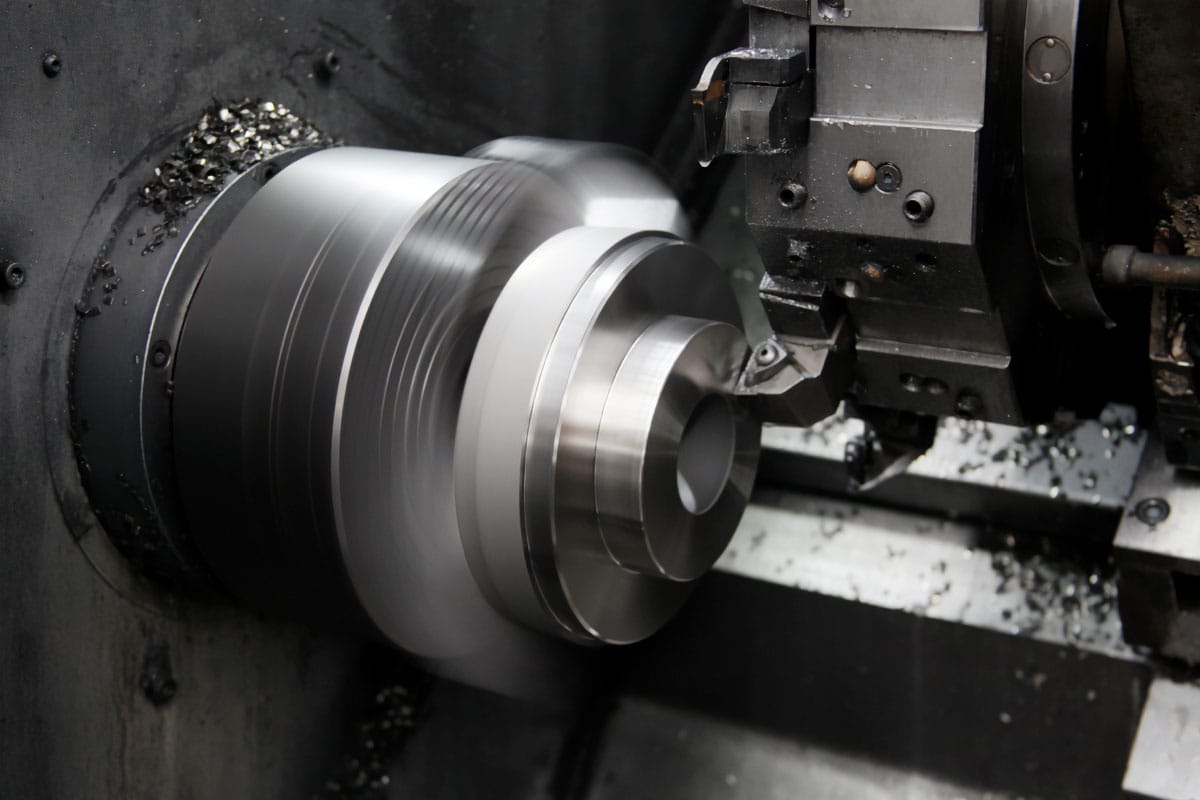

Capacités d’usinage des tours à commande numérique pour les formes complexes

Les machines CNC réalisent des pièces de conception très complexe. Le logiciel de contrôle traduit la conception technique en mouvements d’outils. Chaque opération s’effectue selon un cycle de travail programmé. La répétabilité du processus élimine les erreurs humaines lors de l’usinage manuel.

Les systèmes de contrôle avancés surveillent les paramètres de coupe en temps réel. La correction automatique de la position de l’outil compense l’usure naturelle des lames. La stabilité du processus se traduit directement par la qualité des pièces finies. La possibilité d’usinage continu augmente l’efficacité de toute la ligne de production.

Les tours modernes fonctionnent à des vitesses de coupe inaccessibles aux équipements conventionnels. La rigidité de la structure des machines assure l’absence de vibrations lors d’un usinage intensif. Les systèmes de refroidissement évacuent la chaleur générée dans la zone de coupe. Les guides linéaires de précision garantissent la précision du positionnement de l’outil.

Pièces cylindriques avec filetages externes et internes de différents types

La réalisation de filetages sur tours CNC s’effectue par la méthode de filetage au couteau. L’outil effectue plusieurs passes, s’enfonçant progressivement dans le matériau. Chaque passage crée une nouvelle couche du profil du filetage. Le contrôle numérique contrôle le pas et l’angle d’inclinaison de la ligne hélicoïdale.

Types de filetages réalisés :

• Filetages métriques de différents diamètres nominaux et pas
• Filetages coniques pour raccords d’installations hydrauliques
• Filetages trapézoïdaux utilisés dans les mécanismes d’entraînement
• Filetages ronds résistants à la contamination
• Filetages multiples pour une efficacité de déplacement accrue

Le système CNC synchronise la rotation de la broche avec le mouvement d’avance de l’outil. La précision du filetage dépend de la rigidité du système machine. Les filetages internes nécessitent la réalisation préalable d’un trou de diamètre approprié. Des plaquettes de coupe spéciales permettent de réaliser différents profils de filetages.

Rainures annulaires et chanfreins réalisés par des outils de profilage

Les outils de profilage possèdent des lames qui reproduisent le profil souhaité. La largeur de la rainure dépend des dimensions de la plaquette de coupe utilisée. La profondeur du chanfrein est limitée par la résistance de l’outil aux forces de coupe. L’usinage nécessite un réglage précis de l’angle d’attaque de la lame.

Les rainures annulaires servent de logements pour les circlips ou les joints d’étanchéité. Leur réalisation exige un contrôle des forces centrifuges agissant sur la pièce. Le liquide de refroidissement doit atteindre directement la zone de coupe. L’évacuation des copeaux des rainures étroites représente un défi technologique.

Les chanfreins permettent le montage d’éléments nécessitant un positionnement précis. L’angle du chanfrein détermine la possibilité de démontage ultérieur des pièces. Les tours CNC réalisent des chanfreins de différentes formes de profil. La disponibilité d’outils spécialisés à la géométrie appropriée reste une limitation.

Surfaces coniques et sphériques nécessitant une synchronisation des axes

La réalisation de surfaces coniques nécessite le mouvement simultané de deux axes linéaires. L’angle du cône est programmé comme le rapport des déplacements sur les axes X et Z. Le système de commande calcule la trajectoire de l’outil avec une grande précision. Les erreurs angulaires se traduisent par des problèmes d’ajustement des éléments.

Les surfaces sphériques sont créées par l’interpolation d’un arc dans un plan passant par l’axe de rotation. Le rayon de courbure doit être inférieur à la course disponible de l’axe transversal. La précision de la reproduction dépend de la résolution du système de mesure de la machine. De légers écarts peuvent entraîner la formation de traces de passage de l’outil.

Exigences techniques pour l’usinage curviligne :

• Synchronisation de la vitesse d’avance des deux axes avec une précision au micron près
• Compensation des jeux dans les systèmes d’entraînement des glissières
• Vitesse de rotation stable de la broche sans fluctuations de couple
• Rayon de congé approprié au coin de la plaquette de coupe
• Système de contrôle de contour détectant les écarts en temps réel

L’usinage curviligne génère des forces de coupe variables pendant le cycle. L’outil doit maintenir un contact constant avec le matériau. La vitesse d’avance est ajustée dynamiquement à l’angle d’attaque actuel. Des algorithmes de commande avancés prévoient le comportement du système machine.

Formes irrégulières réalisées par programmation de contour

La programmation de contour permet de créer des profils axisymétriques arbitraires. Le contour est défini comme une séquence de points reliés par des segments de droite ou des arcs. Le système d’interpolation calcule les positions intermédiaires de l’outil entre les points définis. La densité des points de contrôle influence la douceur de la surface obtenue.

Les formes irrégulières sont créées par la superposition de plusieurs opérations d’usinage simples. Chaque fragment de contour nécessite la sélection des paramètres de coupe appropriés. La profondeur de coupe variable impose une régulation automatique de la vitesse d’avance. L’optimisation de la trajectoire de l’outil réduit le temps de cycle d’usinage.

Les systèmes CAO/FAO facilitent la création de programmes de commande complexes. Le modèle 3D de la pièce est automatiquement converti en code machine. La simulation du processus détecte les collisions potentielles avant le début de l’usinage. La base de données d’outils contient les paramètres géométriques détaillés de chaque lame.

Le rôle des technologies multi-axes dans la création de pièces à géométrie complexe

Les axes de mouvement supplémentaires élargissent considérablement les capacités d’usinage des tours. Les machines standard à deux axes ne réalisent que des formes de révolution. Les systèmes multi-axes permettent de créer des éléments dont la géométrie dépasse la symétrie axiale. L’investissement dans un équipement avancé est rentabilisé par la réduction du temps de préparation de la production.

Les centres d’usinage combinent les fonctionnalités des tours et des fraiseuses dans une seule machine. La pièce reste fixée pendant toutes les opérations technologiques. L’élimination des repositionnements entre les machines augmente la précision dimensionnelle. Le temps de réalisation des commandes est considérablement réduit.

Le coût d’achat d’un centre multi-axes dépasse le prix d’un tour CNC standard. La différence peut atteindre plusieurs dizaines à plusieurs centaines de milliers de zlotys. Les entreprises doivent analyser attentivement la rentabilité d’un tel investissement. Les avantages se manifestent particulièrement dans la production de petites séries de pièces complexes.

Axes rotatifs supplémentaires permettant l’accès aux surfaces difficiles d’accès

L’axe Y élargit les possibilités de positionnement de l’outil au-delà du plan passant par l’axe de la broche. L’accès aux flancs de la pièce devient possible sans changements d’outils supplémentaires. La programmation spatiale nécessite des qualifications élevées de l’opérateur de la machine. Les collisions de l’outil avec le mandrin constituent une menace réelle en cas de programmation incorrecte.

L’axe C permet un positionnement angulaire précis de la broche principale. L’indexation permet de réaliser des trous répartis sur la circonférence de la pièce. La précision de la division angulaire atteint des valeurs inférieures à une minute d’arc. La fonction d’interpolation hélicoïdale réalise des rainures hélicoïdales à pas variable.

Applications des axes rotatifs supplémentaires :

• Fraisage de rainures pour clavettes radiales
• Perçage d’orifices transversaux en angle
• Filetage dans des plans non parallèles à l’axe
• Réalisation de gorges du côté frontal de la pièce
• Gravure de marquages d’information sur la surface latérale

Les systèmes multi-axes nécessitent un logiciel avancé pour générer des trajectoires d’outils sans collision. La simulation 3D du processus vérifie chaque mouvement avant le début de l’usinage physique. La vérification prend de quelques dizaines de minutes à plusieurs heures pour des programmes complexes. L’investissement dans des tours à cinq axes dépasse les appareils standard à deux axes de 200 à 400 %. Les coûts s’amortissent par l’élimination des repositionnements et la réduction du temps de réalisation des commandes. Les opérateurs doivent suivre des cours spécialisés d’une durée de trois à six mois.

Outils entraînés permettant le fraisage d’éléments pendant le tournage

La broche porte-outil montée dans la tourelle est entraînée par un moteur séparé. L’outil de coupe rotatif réalise des opérations de fraisage pendant que la pièce tourne. La synchronisation des deux mouvements de rotation nécessite un système de commande avancé. La possibilité d’usiner des surfaces planes élimine la nécessité de déplacer la pièce.

La profondeur de fraisage est limitée par la puissance disponible dans l’entraînement de l’outil. Les unités typiques atteignent des valeurs de puissance de sortie de 1 à 5 kW. Le couple est suffisant pour l’usinage d’aciers de construction et d’alliages d’aluminium. Les matériaux difficiles à usiner nécessitent des stratégies d’usinage spéciales.

Les fraises cylindriques et les fraises à surfacer constituent les principaux types d’outils motorisés. Les diamètres des queues sont normalisés selon les normes internationales. Le changement d’outil s’effectue manuellement ou via un magasin automatisé. Le refroidissement par les trous dans la broche améliore les conditions de coupe.

Les centres de tournage-fraisage combinent plusieurs opérations en un seul bridage

Les centres d’usinage hybrides représentent le summum du développement de la technologie de coupe. Un seul appareil remplace la fonctionnalité de plusieurs machines spécialisées. La pièce traverse toutes les étapes d’usinage sans nécessiter de repositionnement. La précision géométrique augmente grâce à l’élimination des erreurs de positionnement entre les opérations.

La broche principale et la contre-broche permettent l’usinage des deux côtés de la pièce. Le transfert de la pièce s’effectue automatiquement sans l’intervention de l’opérateur. La réalisation complète d’un élément complexe dure une quinzaine de minutes. La méthode traditionnelle nécessiterait un flux entre trois postes différents.

L’exploitation d’un centre multifonctionnel exige des connaissances technologiques polyvalentes. Le programmeur doit connaître les principes du tournage et du fraisage simultanément. L’optimisation de l’ordre des opérations a un impact significatif sur le temps de cycle. Les formations des opérateurs durent de quelques semaines à quelques mois.

Conseil : Avant d’acheter un centre de tournage-fraisage, il est nécessaire d’analyser en détail la structure de production. L’investissement est rentable lorsque la proportion de pièces nécessitant les deux types d’opérations est importante.

Caractéristiques géométriques spécifiques réalisables sur les tours CNC

L’usinage par tournage réalise une large gamme d’éléments structurels caractéristiques. Les logements de roulements nécessitent le respect de tolérances strictes de diamètre et de perpendicularité. Les joints d’étanchéité coopèrent avec des surfaces d’une rugosité définie. Les arbres à plusieurs étages contiennent des transitions entre les diamètres avec différents rayons d’arrondi.

Des outils spécialisés permettent de réaliser des pièces aux proportions géométriques extrêmes. Les arbres longs de petit diamètre nécessitent l’utilisation d’une contre-pointe mobile. Les anneaux minces sujets à la déformation sont usinés avec des forces de coupe réduites. Chaque type de géométrie dicte une approche technologique différente.

La complexité de la pièce se traduit directement par le temps de sa réalisation. Les éléments cylindriques simples sont réalisés en quelques minutes. Les arbres de transmission complexes nécessitent des heures d’usinage de précision. La planification de la production doit tenir compte du temps machine réel des opérations respectives.

Réalisation d’éléments à parois minces nécessitant un usinage délicat

Les parois minces se déforment sous l’effet des forces de coupe. L’épaisseur minimale pour les métaux est d’environ 0,8 mm tout en maintenant la stabilité. Les plastiques permettent de réaliser des parois d’une épaisseur de 1,5 mm. Ces valeurs dépendent des propriétés mécaniques du matériau usiné.

La stratégie d’usinage des pièces à parois minces nécessite de nombreuses passes avec une faible profondeur de coupe. Les forces de coupe doivent rester à un niveau qui empêche la flexion de la paroi. Le bridage de la pièce joue un rôle clé dans le maintien de la stabilité. Les mors du mandrin ne doivent pas exercer une pression excessive provoquant des déformations.

Paramètres d’usinage des éléments à parois minces :

• Profondeur de coupe de 0,1 à 0,3 mm par passe
• Avance réduite de 40 à 60 % par rapport aux valeurs standard
• Plaquettes à grand angle de coupe réduisant les forces radiales
• Vitesse de coupe élevée minimisant le temps de contact de l’outil
• Refroidissement intensif empêchant le chauffage de la pièce

Les vibrations constituent la principale source de problèmes lors de l’usinage de pièces à parois minces. La résonance du système outil-pièce provoque la formation d’ondes à la surface. Les systèmes d’amortissement des vibrations montés dans le porte-outil améliorent la stabilité. La surveillance acoustique du processus détecte les fréquences de vibration dangereuses.

Trous profonds et poches internes avec un rapport longueur/diamètre élevé

L’usinage de trous profonds se heurte à des limitations dues à la longueur des outils. Un rapport longueur/diamètre supérieur à 10:1 nécessite des solutions spéciales. Les outils étroits fléchissent sous l’effet des forces de coupe. L’évacuation des copeaux d’un trou profond représente un défi technologique.

Le perçage de trous profonds s’effectue par étapes avec un retrait périodique de l’outil. Les pauses permettent d’éliminer les copeaux accumulés de la zone d’usinage. Le liquide de coupe délivré sous haute pression évacue les impuretés. Des forets spéciaux pour trous profonds possèdent des canaux de refroidissement internes.

Le tournage intérieur est réalisé avec des plaquettes de forme élancée. La longueur de dépassement de la plaquette est limitée par sa rigidité. Une augmentation de 50 % de la longueur entraîne une multiplication par quatre de la flexion de l’outil. La conception des plaquettes avec amortisseurs de vibrations améliore la stabilité de coupe.

Changements multiples de diamètres sur une même pièce avec des transitions fluides

Les arbres étagés comportent plusieurs ou une douzaine de diamètres nominaux différents. Les transitions entre les diamètres sont réalisées sous forme d’arrondis ou de chanfreins. Le rayon d’arrondi doit être inférieur au rayon de coin de la plaquette de coupe. Les transitions nettes nécessitent le remplacement de l’outil par une plaquette de géométrie appropriée.

Les transitions fluides améliorent la résistance à la fatigue de l’arbre. La concentration des contraintes aux endroits de changement de diamètre par paliers est réduite. La réalisation nécessite une programmation précise de la trajectoire de l’outil. Le contrôle dimensionnel comprend la vérification des rayons de tous les arrondis.

L’automatisation du contrôle s’effectue par des scanners laser intégrés au tour. La mesure a lieu immédiatement après la fin de l’usinage. Le système compare le profil réel au modèle CAO. Les écarts détectés supérieurs à la tolérance initient une correction automatique du programme.

Logements pour roulements et joints avec des tolérances dimensionnelles précises

Les logements de roulements nécessitent le respect de tolérances de diamètre de l’ordre de quelques micromètres. Le jeu du roulement détermine la durée de vie de l’ensemble mécanique. Des jeux excessifs provoquent des vibrations pendant le fonctionnement de la machine. Un montage trop serré rend le montage et le démontage du roulement difficiles.

Les surfaces coopérant avec les joints doivent avoir une rugosité définie. Une surface trop lisse empêche la rétention de la graisse dans les micropores. Une rugosité excessive accélère l’usure de l’élément d’étanchéité. Les valeurs typiques de rugosité se situent entre Ra 0,8 et Ra 1,6 μm.

La perpendicularité de la face d’accouplement du logement par rapport à l’axe de rotation affecte le fonctionnement du roulement. Une déviation supérieure à 0,02 mm sur un diamètre de 50 mm entraîne une charge inégale. Des porte-pièces spéciaux vérifient la perpendicularité directement sur la machine. La correction s’effectue en modifiant le point de référence dans le programme d’usinage.

Indication : Les logements de roulement doivent être réalisés en une seule prise avec les autres surfaces axiales. Cela élimine les erreurs dues à un repositionnement de la pièce.

Limitations dans la réalisation des formes les plus avancées

Chaque technologie d’usinage présente certaines limitations dues à son principe de fonctionnement. Le tournage CNC ne fait pas exception à cette règle. La géométrie de certaines pièces nécessite l’utilisation d’autres méthodes de fabrication. Les formes non symétriques par rapport à l’axe ne peuvent pas être obtenues par usinage de tournage.

Les limitations découlent de la conception des machines et des outils de coupe disponibles. La rigidité du système machine détermine les forces de coupe maximales. La longueur des outils disponibles limite la profondeur d’usinage interne. La planification du processus technologique doit tenir compte des capacités réelles de l’équipement.

Certaines pièces complexes nécessitent une division en plusieurs parties plus simples. L’assemblage des éléments s’effectue par soudage ou par raccordement fileté. L’utilisation de technologies additives pour les géométries impossibles à usiner reste une alternative.

Influence de la rigidité de la pièce sur la précision d’usinage des formes élancées

Les arbres élancés fléchissent sous l’effet des forces de coupe et de leur propre poids. Un rapport longueur/diamètre supérieur à 10:1 classe l’élément comme élancé. La flexion peut atteindre des valeurs dépassant les tolérances dimensionnelles admissibles. La compensation nécessite l’utilisation de supports supplémentaires de type contre-pointe ou lunette.

La lunette mobile se déplace de manière synchrone avec l’outil de coupe. Elle soutient la pièce directement devant la zone de coupe. Le réglage des mors de la lunette nécessite un nivellement précis. Une pression excessive provoque la déformation de la pièce usinée.

Problèmes lors de l’usinage de pièces élancées :

• Vibrations auto-excitées entraînant la formation d’une ondulation sur la surface
• Variation du diamètre sur la longueur de l’élément due à une flexion inégale
• Difficultés à maintenir une rugosité de surface uniforme
• Nécessité d’utiliser des paramètres de coupe réduits
• Temps d’usinage prolongé en raison d’un nombre accru de passes d’outil

La surveillance des forces de coupe en temps réel empêche la surcharge du système. Des capteurs de force montés dans le logement de l’outil enregistrent toutes les composantes. Le dépassement d’une valeur seuil déclenche l’arrêt automatique du cycle. Le système analyse les causes des anomalies avant de reprendre l’usinage.

Besoin de fixations supplémentaires pour les pièces de géométrie inhabituelle

Les mandrins à trois mors standard ne fonctionnent pas avec des pièces de géométrie non circulaire. Les éléments carrés ou hexagonaux nécessitent des mors façonnés. La production de mors dédiés allonge le temps de préparation de la production. Le coût de fabrication d’outillages spécialisés atteint plusieurs milliers de zlotys polonais (PLN), soit environ 750 EUR à 2 250 EUR.

Les pièces à paroi mince ne peuvent pas être fixées par serrage extérieur. Les mors du mandrin provoqueraient une déformation locale du matériau. La solution réside dans des entretoises internes qui se dilatent une fois insérées dans le trou. Le centrage s’effectue automatiquement par la concentricité de l’entretoise.

Les éléments de grand diamètre dépassant les capacités du mandrin sont montés sur des plateaux frontaux. Chaque pièce nécessite une disposition individuelle des vis de fixation. L’équilibrage du système prend un temps technologique supplémentaire. Le déséquilibre des masses en rotation provoque des vibrations et une usure accélérée des roulements.

Impossibilité de réaliser certaines gorges sans porte-outils spéciaux

Les gorges orientées vers le mandrin nécessitent un accès de l’outil depuis le côté de la broche. La tête revolver standard ne permet pas un tel positionnement de la lame. Des porte-outils angulaires spéciaux permettent d’orienter la lame selon l’angle désiré. La rigidité du système est dégradée par l’allongement du chemin de transmission des forces.

Les gorges internes dans les trous profonds restent hors de portée des outils typiques. La longueur de portée de la lame est limitée par la déflexion admissible. La réalisation nécessite l’utilisation d’outils spéciaux de conception non conventionnelle. La disponibilité de telles solutions reste limitée aux fabricants spécialisés.

Les gorges de très petits rayons internes nécessitent des plaquettes de coupe miniatures. La résistance des petites lames limite la profondeur de coupe. L’usinage de matériaux à haute dureté devient problématique. L’usinage par électroérosion peut être une alternative pour les cas particulièrement difficiles.

Indication : Lors de la conception des pièces, il convient de consulter un technologue expérimenté pour évaluer la faisabilité technologique. De légères modifications de conception peuvent simplifier considérablement le processus de production.
