Le contrôle qualité dans le tournage CNC est un système complet d’actions. L’objectif est d’assurer une haute précision des pièces fabriquées. Le processus comprend la surveillance systématique des paramètres d’usinage. Il nécessite l’utilisation d’outils de mesure spécialisés et le respect des normes de qualité internationales.
L’approche moderne du contrôle qualité dans le tournage CNC va bien au-delà des méthodes traditionnelles. Les systèmes modernes intègrent la surveillance en temps réel avec des technologies de mesure avancées. Ils permettent la détection immédiate des écarts. Ils permettent d’apporter des corrections pendant le processus de production.
Un contrôle qualité efficace dans le tournage CNC se compose de plusieurs éléments clés. Le premier est la surveillance du processus en temps réel. Le second est l’utilisation d’outils de mesure de précision. Le troisième est le respect des normes de qualité. Le dernier est l’intégration des systèmes de contrôle avec le logiciel de commande de la machine-outil.
Systèmes de surveillance du processus en temps réel
Les systèmes de surveillance du processus en temps réel constituent le fondement du contrôle qualité moderne dans le tournage CNC. Ils permettent un suivi continu des paramètres d’usinage. Ils permettent une réaction immédiate aux anomalies détectées. Les solutions permettent d’optimiser le processus de production. Elles minimisent le taux de rebut.
Composants principaux des systèmes de surveillance :
- Capteurs de forces de coupe
- Systèmes de mesure de température
- Dispositifs de contrôle des vibrations
- Logiciels d’analyse
- Interfaces de communication
Les systèmes de surveillance avancés collectent des données de plusieurs sources simultanément. Ils les analysent à l’aide d’algorithmes d’intelligence artificielle. Cela permet de prédire les problèmes potentiels avant qu’ils ne surviennent. Il permet la correction automatique des paramètres d’usinage. La mise en œuvre de telles solutions se traduit par des économies de coûts considérables. Elle améliore la qualité de la production.
Suivi des paramètres de coupe pendant l’exécution des opérations
Les paramètres de coupe jouent un rôle clé dans la détermination de la qualité de la pièce finie. La surveillance comprend le suivi de la vitesse de coupe en temps réel. Elle contrôle l’avance et la profondeur de coupe. Les systèmes de surveillance enregistrent les écarts par rapport aux valeurs programmées. Ils analysent leur impact sur la qualité de l’usinage.
Paramètres de surveillance clés :
- Vitesse de rotation de la broche
- Avance de l’outil par tour
- Profondeur de coupe
- Puissance du moteur principal
- Niveau de vibration
La collecte de données permet d’optimiser les paramètres pour différents matériaux. Elle permet de détecter les problèmes de la machine avant qu’une panne ne survienne. Elle permet d’adapter les conditions de coupe aux propriétés variables du matériau. Elle augmente la durée de vie des outils grâce à une utilisation optimale.
Surveillance des forces de coupe agissant sur l’outil
Les forces de coupe sont un indicateur clé du déroulement du processus de tournage. La surveillance permet d’évaluer la charge de l’outil. Elle permet de détecter les anomalies dans le processus d’usinage. Les capteurs de force montés dans les porte-outils mesurent les composantes des forces agissant sur l’arête de coupe.
Les informations permettent de détecter le moment d’usure d’un outil. Elles permettent d’évaluer la stabilité du processus de coupe. Elles permettent de contrôler la qualité de la surface usinée. Elles prévoient l’apparition de vibrations auto-excitées. Les systèmes modernes utilisent des algorithmes d’apprentissage automatique pour analyser les modèles caractéristiques des forces de coupe.
Contrôle de la température dans la zone d’usinage et son impact sur la qualité
La température dans la zone de coupe affecte directement la qualité de la surface usinée. Elle affecte la durée de vie des outils. Des températures trop élevées peuvent provoquer des déformations thermiques de la pièce. Elles accélèrent l’usure des tranchants de coupe.
Les systèmes de surveillance de la température utilisent des capteurs infrarouges. Ils utilisent des thermocouples pour mesurer la température à différents points de la zone d’usinage. Les données permettent d’optimiser le système de refroidissement. Elles permettent de contrôler les déformations thermiques. Elles empêchent la brûlure de la surface. Elles prolongent la durée de vie des outils.
Outils de mesure spécialisés utilisés en tournage
Les outils de mesure de précision constituent un élément essentiel du système de contrôle qualité en tournage CNC. Le choix des instruments de mesure appropriés dépend du type de dimensions mesurées. Il prend en compte la précision requise et la spécificité du processus de production. Les outils de mesure modernes se caractérisent par une grande précision.
Catégories d’outils de mesure :
- Outils de contact de haute précision
- Dispositifs sans contact pour surfaces délicates
- Systèmes automatiques pour mesures en série
- Instruments spécialisés pour géométries complexes
Ils sont souvent fabriqués en acier trempé de référence avec des surfaces revêtues de carbure. L’intégration avec des systèmes numériques permet l’enregistrement automatique des résultats de mesure. Elle permet leur analyse statistique. Les solutions modernes assurent une communication sans fil. Elles facilitent le transfert de données vers les systèmes de gestion de la qualité.
Micromètres pour la mesure précise des dimensions extérieures
Les micromètres font partie des outils de mesure de base en tournage CNC. Ils permettent des mesures avec une précision allant jusqu’à 0,001 mm. Ils sont principalement utilisés pour mesurer les diamètres extérieurs. Ils sont utilisés pour contrôler l’épaisseur et d’autres dimensions linéaires.
Les micromètres numériques modernes éliminent les erreurs de lecture. Ils assurent l’enregistrement automatique des résultats de mesure. Ils permettent la connexion aux systèmes de surveillance statistique des processus. Ils permettent de définir des tolérances d’alarme.
Pieds à coulisse et profondeurs pour le contrôle de la profondeur et de la longueur
Les pieds à coulisse sont des outils de mesure polyvalents. Ils permettent de mesurer les dimensions extérieures, intérieures et les profondeurs. Les profondeurs sont spécialisés dans la mesure précise de la profondeur des fentes. Ils contrôlent les rainures et les trous.
La conception des profondeurs comprend une glissière avec une échelle graduée. Elle contient des mâchoires de stabilisation et un écran numérique. Les mâchoires coulissantes assurent un positionnement stable sur les bords de l’élément mesuré pendant la mesure.
Sondes tactiles montées directement dans la machine-outil
Les sondes de mesure montées dans la broche de la machine-outil permettent de mesurer la pièce usinée. Elles ne nécessitent pas son retrait de la zone de travail. Cette solution optimise considérablement le processus de contrôle qualité. Elle permet d’apporter des corrections pendant l’usinage.
Avantages des palpeurs tactiles :
- Élimination des erreurs liées au remontage de la pièce
- Possibilité de correction automatique des dimensions
- Optimisation du processus de mise en référence des pièces
- Réduction du temps de cycle de production
Les palpeurs tactiles modernes se caractérisent par une grande répétabilité des mesures. Ils s’intègrent aux systèmes de commande CNC. Ils permettent la programmation de séquences de mesure.
Comparateurs pour la vérification des tolérances dimensionnelles
Les comparateurs servent à vérifier si les dimensions ou les formes de la pièce examinée respectent les tolérances établies. Ils sont particulièrement utiles pour le contrôle de la circularité. Ils sont utilisés pour le contrôle de la cylindricité et d’autres déviations géométriques.
Les comparateurs de précision permettent de détecter des déviations au niveau micrométrique. Ils garantissent la haute qualité des pièces produites.
Conseil : L’étalonnage régulier des instruments de mesure conformément aux recommandations du fabricant garantit le maintien de leur précision et la fiabilité des résultats de mesure.
Procédures de contrôle qualité selon les normes internationales
Les normes internationales de qualité constituent le fondement d’un contrôle qualité professionnel dans le tournage CNC. Elles garantissent des standards uniformes. Elles permettent de comparer les résultats entre différentes entreprises et pays. Le respect des normes internationales améliore la qualité de la production. Il augmente la compétitivité de l’entreprise sur les marchés mondiaux.
Avantages de l’application des normes internationales :
- Augmentation de la confiance des clients
- Amélioration de la qualité des produits
- Optimisation des processus de production
- Facilitation de l’accès aux marchés d’exportation
- Réduction des coûts des rebuts
Les systèmes de gestion de la qualité basés sur les normes ISO garantissent l’amélioration continue des processus. Ils assurent une approche systématique du contrôle qualité. La mise en œuvre des normes nécessite la formation du personnel. Il est nécessaire d’adapter les procédures à la spécificité de l’entreprise.
Normes DIN et ISO définissant les exigences de qualité
Les normes DIN et ISO définissent des exigences précises concernant la précision géométrique. Elles spécifient les tolérances dimensionnelles et les méthodes de contrôle qualité en usinage CNC. La norme DIN 8605, 8606 et 8607 définit les exigences de précision géométrique pour les tours CNC de différentes tailles.
| Norme | Application | Précision |
|---|---|---|
| DIN 8605 | Tours de petite taille | ±0,005 mm |
| DIN 8606 | Tours de taille moyenne | ±0,008 mm |
| DIN 8607 | Grands tours | ±0,012 mm |
Les normes ISO 9001 et ISO 14001 définissent les exigences des systèmes de management de la qualité. Elles spécifient les procédures de documentation et d’audit interne.
Documentation des processus conforme aux systèmes de management de la qualité
Une documentation des processus professionnelle constitue un élément clé du système de management de la qualité. Elle comprend les procédures de contrôle et les protocoles de mesure. Elle contient les enregistrements relatifs à toutes les étapes du processus de production.
Éléments de la documentation des processus :
- Fiches de contrôle qualité pour chaque processus
- Protocoles d’étalonnage des instruments de mesure
- Enregistrements des paramètres d’usinage
- Rapports de contrôle dimensionnel
- Documentation des actions correctives
Une documentation appropriée permet de retracer l’historique de production de chaque pièce. Elle permet d’identifier les causes de problèmes de qualité potentiels. Elle facilite la planification des actions correctives et préventives.
Protocoles d’inspection dimensionnelle avant et après usinage
Une inspection dimensionnelle systématique aux différentes étapes du processus de production permet de détecter les écarts à un stade précoce. Les protocoles définissent l’ordre des mesures. Ils définissent les méthodes de contrôle et les critères d’acceptation.
Le contrôle préliminaire de la matière première vérifie la conformité aux exigences. La vérification finale des dimensions de la pièce finie confirme la qualité du produit. Ils constituent des points de contrôle essentiels dans le processus de production.
Surveillance statistique des processus pour minimiser les écarts
La surveillance statistique des processus (SPC) utilise des méthodes statistiques pour surveiller la stabilité du processus. Elle détecte les écarts. Les cartes de contrôle permettent de visualiser les tendances. Elles identifient les causes de la variabilité du processus.
Fonctions du système SPC :
- Prévoir les problèmes avant qu’ils ne surviennent
- Optimiser les paramètres du processus
- Réduire la quantité de rebuts de production
- Amélioration continue de la qualité
L’application de la SPC permet de détecter précocement les tendances indiquant une détérioration de la qualité du processus. Elle permet de prendre des mesures correctives avant l’apparition de rebuts.
Conseil : La mise en place d’un système électronique de gestion de la documentation qualité élimine le risque de perte de données et facilite le suivi de l’historique des modifications des procédures de contrôle.
Services de tournage CNC chez CNC Partner
L’entreprise CNC Partner est spécialisée dans les services complets d’usinage par enlèvement de matière, garantissant la plus haute qualité de fabrication pour diverses industries. Le tournage CNC constitue le service principal de l’entreprise, utilisant des technologies modernes et un parc de machines avancé. Les solutions proposées se caractérisent par leur précision, leur fiabilité et leur adaptation aux besoins individuels des clients.
L’entreprise réalise des commandes unitaires et en série, en utilisant le logiciel CAM le plus moderne pour optimiser les processus de production. L’expérience et les connaissances professionnelles de l’équipe garantissent la réalisation des projets les plus exigeants conformément aux normes de qualité rigoureuses.

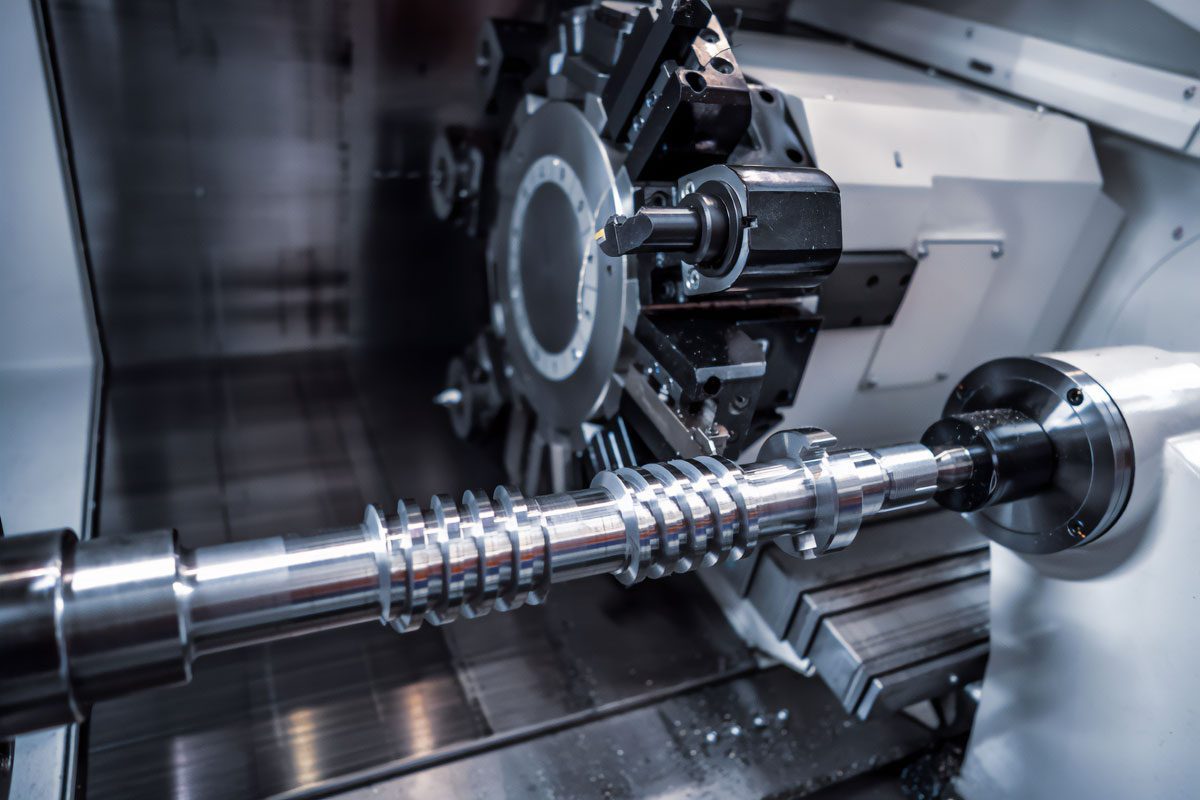

Gamme de services de tournage CNC
Le tournage CNC chez CNC Partner couvre une large gamme de matériaux et d’éléments aux géométries diverses. Le processus d’usinage est réalisé à l’aide d’outils de haute qualité de fabricants leaders, garantissant d’excellents résultats finaux. L’usinage concerne les matériaux métalliques, les composites et les plastiques.
Types de matériaux usinés :
- Acier au carbone et inoxydable jusqu’à 54 HRC
- Aluminium et alliages légers
- Laiton et autres métaux non ferreux
- Plastiques de différents types
- Composites spécialisés
L’entreprise fabrique des éléments aux formes complexes nécessitant des stratégies d’usinage précises. Les solutions technologiques appliquées permettent d’atteindre des tolérances dimensionnelles très serrées tout en maintenant une répétabilité élevée du processus.
Offre complète de l’entreprise
La société CNC Partner fournit une gamme complète de services d’usinage mécanique CNC complétée par des processus technologiques supplémentaires. Une approche globale permet de réaliser des projets depuis la phase de conception jusqu’à la finition de surface finale. L’entreprise dispose d’équipements modernes et d’un personnel technique qualifié.
Principaux domaines d’activité :
- Fraisage CNC d’éléments plats et tridimensionnels
- Usinage de pièces en plastique
- Services de conception et d’ingénierie
- Contrôle qualité et mesures dimensionnelles
- Finition de surface
L’application de stratégies d’usinage avancées et l’optimisation des processus de production se traduisent par des prix compétitifs tout en maintenant la plus haute qualité d’exécution. Chaque projet est réalisé en tenant compte des exigences spécifiques du client.
Services de usinage des métaux CNC
Avantages de la collaboration avec CNC Partner
Choisir les services de tournage CNC chez CNC Partner garantit l’accès à des technologies modernes et à une expérience dans la réalisation de projets pour diverses industries. Une exécution précise, des délais de livraison courts et des prix compétitifs sont les principaux avantages de la collaboration. Le support technique et les conseils pour choisir les solutions optimales garantissent le succès de chaque entreprise.
L’automatisation des processus de production et l’utilisation de logiciels CAM permettent de minimiser les erreurs et d’optimiser les coûts. Le contrôle qualité à chaque étape de la production garantit la conformité aux exigences et aux spécifications techniques. La flexibilité de la production permet de réagir rapidement aux besoins changeants du marché.
Les avantages de la collaboration comprennent :
- Précision d’exécution et répétabilité des processus
- Prix compétitifs et délais de réalisation optimaux
- Support technique complet et conseil
- Finition de surface de haute qualité
- Contrôle qualité certifié
Contactez CNC Partner pour obtenir des informations détaillées sur les services de tournage CNC disponibles et pour soumettre une demande de devis. Des conseils professionnels et une approche individuelle pour chaque projet garantissent des solutions optimales adaptées à vos besoins spécifiques.
Technologies de mesure avancées dans les ateliers modernes
Les ateliers modernes utilisent des solutions de mesure avancées. Elles dépassent largement les capacités des outils traditionnels. Ces systèmes offrent une plus grande précision et rapidité de mesure. Ils permettent l’analyse de géométries complexes.
Nouvelles tendances dans les solutions de mesure :
- Systèmes optiques haute résolution
- Mesures sans contact en temps réel
- Intelligence artificielle dans l’analyse des données
- Communication sans fil avec les machines
- Génération automatique de rapports
L’intégration de solutions de mesure avancées aux systèmes de production permet d’automatiser les processus de contrôle qualité. Elle élimine l’erreur humaine. L’investissement dans des systèmes de mesure modernes est rentable grâce à la réduction des rebuts. Il permet d’économiser du temps et d’améliorer la qualité des produits.
Les machines de mesure tridimensionnelles servent au contrôle des géométries complexes
Les machines de mesure tridimensionnelles (MMT) permettent la mesure précise de formes complexes. Elles vérifient des tolérances géométriques complexes. Les systèmes utilisent des sondes tactiles ou sans contact pour collecter des données sur la géométrie de la pièce.
Les MMT offrent une précision de mesure au micromètre près. Elles permettent la programmation de séquences de mesure automatiques. Les logiciels CAO/FAO s’intègrent aux MMT. Ils permettent de comparer la géométrie réelle au modèle théorique.
Scan laser pour le contrôle de surface
Les scanners laser 3D représentent les solutions les plus modernes pour le contrôle de la qualité des surfaces. La vitesse d’acquisition des données atteint plusieurs millions de points par seconde. Ils permettent un contrôle rapide de toute la surface de la pièce.
Avantages du scan laser :
- Mesure sans contact des surfaces délicates
- Vitesse d’acquisition des données élevée
- Possibilité de contrôler la texture de la surface
- Génération de cartes d’écarts par rapport au modèle CAO
La technologie laser permet de contrôler des pièces aux formes complexes. Elle permet de détecter des défauts invisibles avec les méthodes de mesure traditionnelles.
Systèmes de vision pour l’inspection automatique des pièces
Les systèmes de vision utilisent des caméras haute résolution. Ils appliquent des algorithmes d’analyse d’image pour l’inspection dimensionnelle automatique. Ils détectent les défauts de surface. Ils peuvent fonctionner en mode continu. Ils contrôlent chaque pièce produite.
Le logiciel d’analyse d’image reconnaît les caractéristiques distinctives des éléments. Il les classe automatiquement comme conformes ou non conformes aux exigences de qualité.
Conseil : Le choix d’une solution de mesure doit tenir compte des spécificités des éléments produits, de la précision requise et de la performance de production prévue.
Intégration du contrôle qualité aux systèmes de commande CNC
L’intégration des systèmes de contrôle qualité au logiciel de commande de la machine-outil constitue la dernière tendance en matière d’automatisation de la production. Ces solutions permettent de créer des boucles de contrôle fermées. Les résultats des mesures influencent automatiquement les paramètres d’usinage.
Éléments du système intégré :
- Interfaces de communication entre les appareils
- Logiciel de traitement des données
- Algorithmes de correction automatique
- Systèmes d’alarme et de notification
- Bases de données de mesure
Les systèmes de commande CNC modernes offrent des capacités d’intégration avancées avec des appareils de mesure externes. Ils collaborent avec des logiciels de gestion de la qualité. Cela permet de réaliser le concept de l’Industrie 4.0 dans le domaine du contrôle qualité.
Correction automatique de la trajectoire de l’outil basée sur les mesures
Les systèmes de commande adaptative utilisent les données de mesure pour corriger automatiquement la trajectoire de l’outil pendant l’usinage. Les algorithmes de compensation prennent en compte les déformations de la machine. Ils corrigent l’usure des outils et les propriétés du matériau.
| Type de correction | Application | Précision de la correction |
|---|---|---|
| Compensation des erreurs géométriques | Machines plus anciennes | Jusqu’à 80% |
| Correction de l’usure des outils | Usinage en série | Jusqu’à 60% |
| Adaptation au matériau | Matériaux variables | Jusqu’à 40% |
La minimisation de l’impact des vibrations sur la qualité de surface réduit la nécessité d’un traitement supplémentaire.
Logiciel de gestion des données de mesure
Un logiciel avancé de gestion des données de mesure intègre des informations provenant de diverses sources. Il les met à disposition sous forme de rapports et d’analyses statistiques. Les systèmes MES et ERP utilisent ces données pour optimiser l’ensemble du processus de production.
Fonctionnalités du logiciel :
- Génération automatique de rapports de qualité
- Suivi des tendances en temps réel
- Alerte en cas de dépassement des tolérances
- Analyse des causes des écarts
- Optimisation des paramètres du processus
L’intégration des données de mesure aux systèmes de gestion d’entreprise permet une analyse complète des coûts de qualité. Elle permet d’identifier les domaines nécessitant des améliorations.
Détection de l’usure des outils et alertes de remplacement
Les systèmes de surveillance de l’usure des outils analysent les signaux des capteurs. Ils utilisent des algorithmes d’apprentissage automatique pour prédire le moment du remplacement des outils. Cela permet une utilisation optimale de la durée de vie des outils. Cela élimine les défauts causés par une usure excessive de la lame.
La surveillance comprend l’analyse des forces de coupe et des vibrations. Elle contrôle la température et la qualité de la surface. Les algorithmes d’intelligence artificielle reconnaissent des modèles caractéristiques indiquant une usure progressive de l’outil.
Conseil : Les mises à jour régulières du logiciel de commande garantissent l’accès aux derniers algorithmes de contrôle qualité et améliorent la stabilité du système.
Résumé
Le contrôle qualité lors du tournage CNC constitue un système complet comprenant la surveillance du processus en temps réel. Il nécessite l’utilisation d’outils de mesure précis et le respect des normes de qualité internationales. L’approche moderne du contrôle qualité va bien au-delà des méthodes traditionnelles. Elle intègre des solutions avancées aux systèmes de commande des machines-outils.
L’élément clé d’un contrôle qualité efficace est la mise en œuvre de systèmes de surveillance en temps réel. Ils permettent la détection immédiate des écarts et la correction automatique des paramètres d’usinage. L’utilisation d’outils de mesure spécialisés assure une vérification dimensionnelle précise. Elle contrôle la géométrie des pièces produites, des micromètres aux machines de mesure tridimensionnelle.
L’avenir du contrôle qualité dans le tournage CNC appartient aux systèmes intelligents utilisant des algorithmes d’apprentissage automatique. Ils appliquent l’intelligence artificielle pour anticiper les problèmes et optimiser les processus de production. L’investissement dans des systèmes de contrôle qualité modernes se traduit par des économies de coûts considérables. Il améliore la qualité des produits et augmente la compétitivité de l’entreprise sur le marché mondial.
