L’efficacité du fraisage CNC joue un rôle essentiel dans la production industrielle moderne, influençant la qualité, la performance et les coûts de fabrication. Le processus dépend de nombreux facteurs, et la géométrie des outils est d’une importance fondamentale. La forme appropriée, les angles et les dimensions de la fraise peuvent augmenter l’efficacité de l’usinage, améliorer la qualité de surface et prolonger la durée de vie de l’outil.
L’optimisation de la géométrie des outils permet de réduire les forces de coupe, d’assurer une évacuation efficace des copeaux et de minimiser les vibrations. Cela permet un meilleur contrôle du processus et une plus grande précision d’usinage. Comprendre la relation entre la géométrie des outils et l’efficacité du fraisage CNC contribue à l’obtention d’un avantage concurrentiel dans l’industrie.
Influence de l’angle de coupe sur l’efficacité de l’usinage dans le CNC
L’angle de coupe joue un rôle clé dans la détermination de l’efficacité de l’usinage dans le CNC. L’angle définit la relation entre la surface de coupe de l’outil et le plan perpendiculaire à la surface usinée. Le choix approprié de l’angle de coupe a un impact significatif sur les forces de coupe, la formation des copeaux et la durabilité de l’outil.
Optimisation des forces de coupe
L’augmentation de l’angle de coupe entraîne généralement une réduction des forces de coupe. Avec un angle de coupe plus grand, l’outil pénètre plus facilement dans le matériau usiné, ce qui se traduit par une moindre résistance lors de la coupe. La réduction des forces de coupe se traduit par une consommation d’énergie plus faible et une moindre charge sur la broche de la machine CNC.
Un angle de coupe trop grand peut affaiblir le tranchant de l’outil. Lors de l’usinage de matériaux de haute dureté, il peut être nécessaire d’utiliser un angle de coupe plus petit pour assurer une résistance adéquate de la lame.
Contrôle de la formation des copeaux
L’angle de coupe a une influence significative sur le processus de formation et d’évacuation des copeaux. Un angle de coupe plus grand favorise la formation de copeaux plus fins et plus courbés, permettant une évacuation plus facile de la zone de coupe. Lors de l’usinage de matériaux plastiques, il existe un risque de formation de copeaux longs et continus.
Une formation correcte des copeaux empêche l’enchevêtrement autour de l’outil ou de la pièce usinée, réduisant le risque de dommages de surface ou de défaillance de l’outil. Une évacuation efficace des copeaux contribue à un meilleur refroidissement de la zone de coupe.
Impact sur la qualité de surface
Le choix de l’angle de coupe approprié a un impact direct sur la qualité de la surface obtenue. Un angle de coupe plus grand permet généralement d’obtenir une meilleure finition de surface usinée. Des forces de coupe réduites et une formation de copeaux plus efficace contribuent à une meilleure finition de surface.
Lors de l’usinage de certains matériaux ou dans des conditions spécifiques, le processus de coupe peut subir des vibrations ou une instabilité, affectant négativement la qualité de surface.
Anecdote : Des recherches ont montré que l’augmentation de l’angle d’attaque de chaque degré dans la plage de 0° à 20° peut entraîner une réduction des forces de coupe allant jusqu’à 1 à 3 %, en fonction du matériau usiné.
Durabilité de l’outil et angle d’attaque
Le bon choix de l’angle d’attaque a un impact significatif sur la durabilité de l’outil. Un angle d’attaque optimal permet de minimiser l’usure de l’outil, ce qui se traduit par une durée de fonctionnement plus longue sans remplacement ni affûtage. Un angle d’attaque trop petit peut entraîner une friction accrue entre l’outil et le matériau usiné, accélérant ainsi l’usure de l’outil. Inversement, un angle d’attaque trop grand affaiblit le tranchant, augmentant le risque d’écaillage ou de rupture.
Le choix de l’angle d’attaque optimal nécessite de prendre en compte de nombreux facteurs : le type de matériau usiné, les paramètres de coupe et la qualité de surface requise. En pratique, les outils à angle d’attaque variable le long du tranchant permettent d’optimiser le processus de coupe dans différentes conditions d’usinage.
Importance du rayon de tranchant pour la qualité de surface
Le rayon du tranchant joue un rôle important dans la formation de la qualité de surface lors du fraisage CNC. Ce paramètre microgéométrique influence l’interaction entre la lame et le matériau usiné, ce qui se traduit directement par la rugosité de surface et l’intégrité de la couche superficielle.

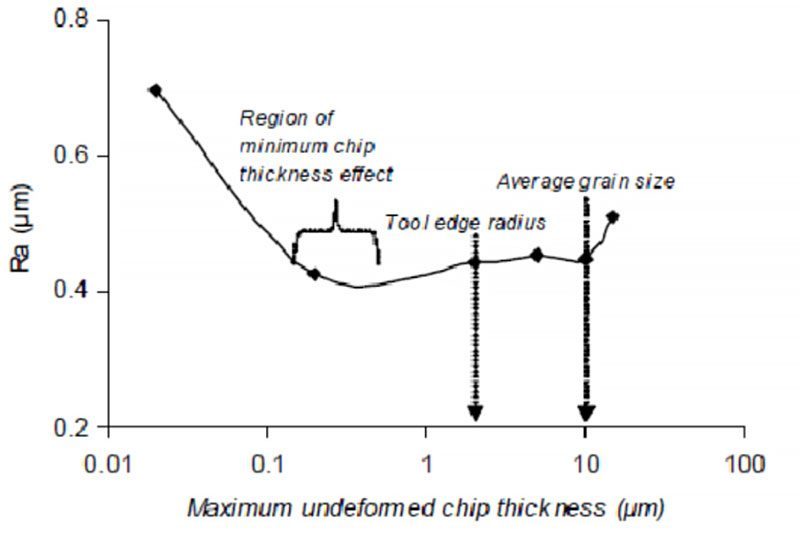

Impact sur la rugosité de surface
La taille du rayon du tranchant affecte la rugosité de la surface obtenue. Des recherches ont montré l’existence d’une valeur de rayon optimale, permettant d’atteindre la rugosité la plus faible. Des rayons de tranchant plus petits (10-20 μm) permettent d’obtenir des surfaces plus lisses, notamment lors de l’usinage de finition.
Cependant, un rayon trop petit peut entraîner une instabilité du processus de coupe et une usure plus rapide de l’outil, ce qui dégrade la qualité de surface. Inversement, un rayon de tranchant trop grand peut provoquer des déformations plastiques plus importantes du matériau usiné, ce qui affecte également négativement la rugosité.
L’impact du rayon du tranchant sur la rugosité de surface dépend également du rapport entre le rayon et l’épaisseur de la couche coupée. Si le rayon du tranchant dépasse l’épaisseur minimale de la couche coupée, une partie du matériau peut subir des déformations plastiques au lieu d’être efficacement retirée, ce qui entraîne une dégradation de la qualité de surface.
Intégrité de la couche superficielle
Le rayon du tranchant a un impact significatif sur l’intégrité de la couche superficielle du matériau usiné. Un rayon plus grand provoque généralement une déformation plus profonde de la couche sous-jacente. Dans certaines applications, cet effet peut être bénéfique lorsqu’un renforcement de la couche superficielle est nécessaire. Dans d’autres cas, lorsqu’une déformation minimale est requise, un rayon trop grand peut être problématique.
Des recherches ont montré que l’augmentation du rayon du tranchant peut entraîner :
- augmentation de la profondeur de la couche renforcée,
- augmentation des contraintes de compression dans la couche supérieure,
- modification de la microstructure du matériau dans la zone de surface.
Les effets peuvent avoir des conséquences positives et négatives, en fonction de la spécificité de l’application donnée.
Optimisation du rayon du tranchant
Le choix du rayon optimal du tranchant nécessite de prendre en compte de nombreux facteurs, tels que le type de matériau usiné, les paramètres de coupe et les exigences de qualité de surface. En pratique, on utilise souvent des outils avec un rayon de tranchant variable le long de l’arête, ce qui permet d’adapter le processus à différentes conditions d’usinage.
Anecdote : Des recherches menées sur un alliage de nickel ont montré que la meilleure qualité de surface usinée peut être obtenue lorsque le rayon du tranchant se situe dans la plage de 30 à 60 % de l’épaisseur de la couche coupée.
Impact sur les forces de coupe et l’usure de l’outil
Le rayon du tranchant influence les forces de coupe et l’usure de l’outil. Un rayon plus grand entraîne généralement une augmentation des forces de coupe, en particulier de la force de résistance. Cela peut provoquer des déformations plus importantes de l’outil et de la pièce usinée, ce qui affecte la précision dimensionnelle et la forme des éléments.
Cependant, un rayon de tranchant correctement choisi peut augmenter la durée de vie de l’outil. Un rayon plus grand assure une meilleure stabilité du tranchant, réduisant le risque d’écaillage et d’usure prématurée, en particulier lors de l’usinage de matériaux difficiles à usiner.
L’optimisation du rayon du tranchant est un processus complexe qui nécessite souvent un compromis entre la qualité de surface, la durée de vie de l’outil et l’efficacité de l’usinage. Dans les processus modernes de fraisage CNC, on utilise de plus en plus d’outils avec des microgéométries de tranchant spécialement conçues, adaptées à des matériaux et des conditions d’usinage spécifiques.
Optimisation de la géométrie du fraise pour différents matériaux usinés
L’optimisation de la géométrie du fraise est un élément essentiel pour augmenter l’efficacité des processus de fraisage CNC. Des paramètres géométriques d’outil correctement choisis influencent l’efficacité, la qualité de surface et la durée de vie de l’outil.
Adaptation de l’angle d’attaque
L’angle d’attaque du fraise joue un rôle important dans le processus de coupe et doit être adapté aux propriétés du matériau usiné. Pour les matériaux tendres, tels que l’aluminium ou le cuivre, des angles d’attaque plus importants sont recommandés, généralement dans la plage de 10 à 20 degrés. Un angle plus grand facilite la pénétration de l’outil dans le matériau, réduit les forces de coupe et améliore l’évacuation des copeaux.

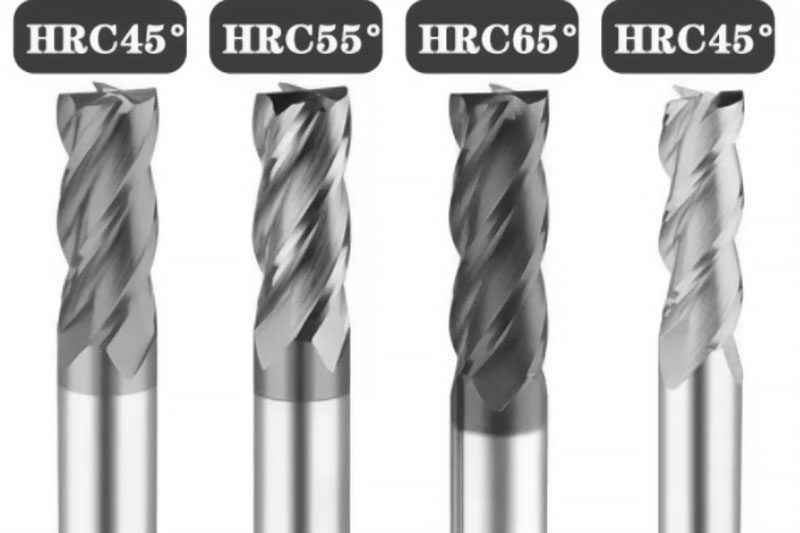

Pour les matériaux plus durs, comme les aciers à outils ou les alliages de titane, il est nécessaire d’utiliser des angles d’attaque plus petits, généralement dans la plage de 3 à 8 degrés. Un angle plus petit augmente la résistance du tranchant, ce qui est crucial lors de l’usinage de matériaux de haute dureté.
Certains fraises modernes possèdent une géométrie d’angle d’attaque variable le long du tranchant, ce qui permet d’optimiser le processus de coupe pour différentes profondeurs de coupe.
Optimisation de l’angle d’attaque
L’angle d’attaque de la fraise doit être adapté aux propriétés du matériau usiné. Pour les matériaux tendres et ductiles, tels que l’aluminium ou le cuivre, des angles d’attaque plus importants sont recommandés, généralement dans la plage de 10 à 15 degrés. Un angle plus grand réduit le frottement entre l’outil et la surface usinée, ce qui limite le risque d’adhérence du matériau à l’outil.
Pour les matériaux plus durs, comme les aciers trempés ou les alliages de nickel, des angles d’attaque plus petits sont utilisés, généralement dans la plage de 6 à 10 degrés. Un angle plus petit assure une plus grande stabilité du tranchant, ce qui est important lors de l’usinage de matériaux générant des forces de coupe élevées.
Anecdote : Des études ont montré que l’augmentation de l’angle d’attaque de chaque degré dans la plage de 5° à 15° peut entraîner une réduction de l’usure de l’outil allant jusqu’à 2 à 5 %, en fonction du matériau usiné.
Choix du nombre de dents et de la géométrie des goujures
Le nombre de dents de la fraise et la géométrie des goujures influencent l’efficacité de l’usinage de différents matériaux. Pour les matériaux tendres et ductiles, tels que l’aluminium ou les plastiques, des fraises avec un nombre de dents plus faible (2-3) et des goujures plus grandes sont recommandées. Cette configuration améliore l’évacuation des copeaux et empêche leur bourrage dans les goujures.
Pour les matériaux plus durs, comme les aciers à outils ou les alliages de titane, des fraises avec un nombre de dents plus élevé (4-6) et des goujures plus petites sont utilisées. Un plus grand nombre de dents permet d’augmenter la vitesse d’avance, ce qui se traduit par une productivité d’usinage plus élevée.
La géométrie des goujures doit être adaptée aux caractéristiques de formation des copeaux pour un matériau donné. Pour les matériaux formant des copeaux longs et continus, des goujures avec un angle d’hélice plus grand sont utilisées, ce qui facilite leur rupture et leur évacuation. Dans le cas de matériaux fragiles qui forment des copeaux courts, des goujures avec un angle d’hélice plus petit seront appropriées.
Solutions géométriques spéciales
Pour optimiser davantage la géométrie de la fraise pour des matériaux spécifiques, diverses solutions de conception sont utilisées :
- Angles d’hélice variables – Les fraises à angles d’hélice variables réduisent les vibrations et améliorent la stabilité du processus de coupe, ce qui est bénéfique lors de l’usinage de matériaux difficiles à usiner.
- Pas de dents irréguliers – Un pas de dents asymétrique aide à amortir les vibrations et améliore la qualité de la surface usinée.
- Microgéométrie du tranchant – La mise en forme précise de la microgéométrie, telle que le arrondi ou le chanfreinage du tranchant, augmente la durée de vie de l’outil et améliore la qualité de l’usinage.
- Revêtements spéciaux – Le choix d’un revêtement approprié, tel que le TiAlN pour l’acier ou le type diamant (DLC) pour l’aluminium, augmente la durée de vie de l’outil et améliore les propriétés de coupe.
L’optimisation de la géométrie de la fraise nécessite une approche globale, prenant en compte les propriétés du matériau, les paramètres d’usinage et les capacités de la machine. Une géométrie d’outil correctement sélectionnée permet d’augmenter l’efficacité du fraisage CNC, d’améliorer la qualité de l’usinage et de prolonger la durée de vie de l’outil.
Le rôle de l’angle de dépouille dans la réduction de l’usure de l’outil
L’angle de dépouille joue un rôle crucial dans la limitation de l’usure de l’outil lors du fraisage CNC. Le choix approprié de ce paramètre influence l’efficacité de l’usinage, la qualité de la surface et la durabilité de l’outil.
Impact sur le frottement et la génération de chaleur
L’angle de dépouille agit directement sur le frottement entre la surface de dépouille de l’outil et le matériau usiné. Un angle plus grand réduit la surface de contact, ce qui entraîne une diminution du frottement. La réduction du frottement signifie une génération de chaleur moindre dans la zone de coupe, ce qui est essentiel pour réduire l’usure de l’outil.
La diminution de la quantité de chaleur apporte plusieurs avantages. Premièrement, elle limite le ramollissement du matériau de l’outil, ce qui pourrait accélérer son usure. Deuxièmement, elle réduit le risque de formation de bavures sur le tranchant, ce qui affecte négativement la qualité de la surface usinée.
Optimisation de l’angle de dépouille
Le choix de l’angle de dépouille approprié dépend de plusieurs facteurs, tels que le type de matériau usiné, les paramètres de coupe ou la qualité de surface requise.
Pour les matériaux tendres et ductiles, tels que l’aluminium ou le cuivre, des angles de dépouille plus grands sont recommandés, généralement dans la plage de 10 à 15 degrés. Un angle plus grand facilite l’évacuation des copeaux et réduit le risque d’adhérence du matériau à l’outil.
Lors de l’usinage de matériaux plus durs, comme les aciers trempés ou les alliages de titane, des angles de dépouille plus petits sont utilisés, généralement dans la plage de 6 à 10 degrés. Un angle plus petit augmente la stabilité du tranchant, ce qui est important lors de l’usinage de matériaux générant des forces de coupe élevées.
Fait intéressant : Des études ont montré qu’une augmentation de l’angle de dépouille de chaque degré dans la plage de 5° à 15° peut entraîner une réduction de l’usure de l’outil allant jusqu’à 2 à 5 %, en fonction du matériau usiné.
Impact sur la stabilité du processus de coupe
L’angle de dépouille influence également la stabilité du processus de coupe. Un angle trop petit peut augmenter le frottement et les vibrations, ce qui affecte négativement la qualité de la surface usinée et accélère l’usure de l’outil.
Inversement, un angle de dépouille trop grand peut affaiblir le tranchant, le rendant plus susceptible de s’écailler et de se fissurer.
Un angle de dépouille correctement choisi contribue à :
- la réduction des forces de coupe,
- la minimisation des vibrations,
- l’amélioration de l’évacuation des copeaux.
Ces facteurs augmentent la durée de vie de l’outil et améliorent la qualité de la surface usinée.
Interaction avec d’autres paramètres géométriques
L’angle de dépouille ne fonctionne pas indépendamment, mais interagit avec d’autres paramètres géométriques de l’outil, tels que l’angle de coupe ou le rayon de pointe.
L’optimisation de l’angle de dépouille nécessite de prendre en compte ces interdépendances pour obtenir les meilleurs résultats.
Par exemple, avec un angle de coupe important, l’angle de dépouille peut être plus petit pour assurer une résistance adéquate du tranchant. En revanche, avec un petit rayon de pointe, un angle de dépouille plus grand peut réduire les forces de coupe et améliorer l’évacuation des copeaux.
La sélection correcte de l’angle d’attaque permet de réduire l’usure de l’outil dans le processus de fraisage CNC. La prise en compte de nombreux facteurs et le compromis entre les exigences du processus d’usinage contribuent à augmenter l’efficacité, à améliorer la qualité de surface et à prolonger la durée de vie de l’outil.

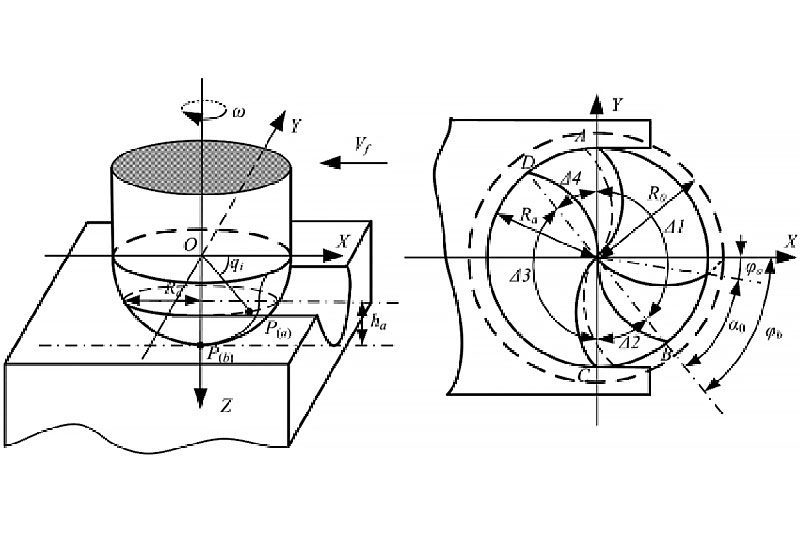

Impact du nombre de dents sur l’efficacité de l’enlèvement de matière
Le nombre de dents d’une fraise est d’une importance capitale pour l’efficacité de l’enlèvement de matière dans le processus de fraisage CNC. Le choix approprié de ce paramètre influence la vitesse d’usinage, la qualité de surface et la durabilité de l’outil.
Relation entre le nombre de dents et la vitesse d’avance
Un plus grand nombre de dents permet d’utiliser des vitesses d’avance plus élevées tout en maintenant la même vitesse de rotation de la broche. Chaque dent enlève une plus petite quantité de matière par tour, ce qui permet un déplacement plus rapide de l’outil.
Par exemple, une fraise à trois dents peut fonctionner avec une avance 50 % plus élevée qu’une fraise à deux dents, tout en maintenant la même épaisseur de copeau.
Il faut cependant tenir compte du fait qu’un plus grand nombre de dents réduit l’espace entre elles, ce qui peut gêner l’évacuation des copeaux. Dans le cas de l’usinage de matériaux générant de longs copeaux, tels que l’aluminium ou certains plastiques, il est préférable d’utiliser des fraises avec un nombre de dents plus faible.
Impact sur la qualité de la surface usinée
Les fraises avec un plus grand nombre de dents améliorent généralement la qualité de la surface usinée. Chaque dent enlève une plus petite quantité de matière, ce qui réduit les forces de coupe et les déformations de la pièce usinée.
Un plus grand nombre de dents signifie des « attaques » plus fréquentes du tranchant sur le matériau, ce qui conduit à une répartition plus uniforme des traces d’usinage.
Anecdote : Des études ont montré que l’augmentation du nombre de dents de 2 à 4 peut améliorer la rugosité de surface jusqu’à 30-40 % tout en maintenant les mêmes paramètres de coupe.
Optimisation de l’efficacité de l’enlèvement de matière
Le choix du nombre optimal de dents dépend de plusieurs facteurs :
- le type de matériau usiné,
- la profondeur de coupe,
- la stabilité du système machine-outil-pièce-outil,
- la qualité de surface requise.
Lors des opérations d’ébauche, où la priorité est l’enlèvement rapide de matière, on utilise des fraises avec un nombre de dents plus faible (2-3). Elles offrent plus d’espace pour l’évacuation des copeaux et permettent des profondeurs de coupe plus importantes.
Pour les opérations de finition, où la qualité de surface est primordiale, on préfère les fraises avec un nombre de dents plus élevé (4-7). Elles permettent des vitesses d’avance plus élevées tout en maintenant une bonne qualité de surface.
Solutions de conception spéciales
Pour optimiser davantage l’efficacité de l’enlèvement de matière, les fabricants d’outils introduisent des solutions de conception spéciales :
- Frezowanie o zmiennej geometrii ostrzy – różne kąty natarcia i przyłożenia ostrzy pozwalają na optymalizację procesu skrawania dla różnych głębokości cięcia.
- Frezowanie o zmiennym skoku ostrzy – nierównomierne rozmieszczenie ostrzy na obwodzie frezu redukuje drgania i poprawia stabilność procesu skrawania.
- Frezowanie o zmiennej średnicy – ostrza o różnych średnicach zwiększają wydajność usuwania materiału przy jednoczesnym zachowaniu dobrej jakości powierzchni.
Odpowiedni dobór liczby ostrzy we frezie wpływa na efektywność usuwania materiału. Uwzględnienie wszystkich czynników pozwala na kompromis między szybkością obróbki a jakością powierzchni. Nowoczesne rozwiązania konstrukcyjne dodatkowo zwiększają efektywność procesu frezowania CNC.
Dobór geometrii narzędzia do strategii obróbki zgrubnej i wykańczającej
Odpowiedni dobór geometrii narzędzia ma istotne znaczenie dla efektywności procesów obróbki zgrubnej i wykańczającej w frezowaniu CNC. Optymalna geometria pozwala na maksymalne zwiększenie wydajności usuwania materiału w obróbce zgrubnej oraz uzyskanie wysokiej jakości powierzchni w obróbce wykańczającej.
Geometria narzędzi do obróbki zgrubnej
Podczas obróbki zgrubnej głównym celem jest szybkie usunięcie dużej ilości materiału. Narzędzia stosowane w tym procesie charakteryzują się następującymi cechami:
- Większa liczba ostrzy – Frezy do obróbki zgrubnej często posiadają 4-6 ostrzy, co umożliwia zwiększenie prędkości posuwu i wydajności skrawania.
- Większy kąt natarcia – Zazwyczaj w zakresie 10-20 stopni, co ułatwia wnikanie narzędzia w materiał i zmniejsza siły skrawania.
- Szersze rowki wiórowe – Zapewniają skuteczne odprowadzanie dużej ilości wiórów powstających podczas intensywnego skrawania.
Narzędzia do obróbki zgrubnej często posiadają wzmocnione krawędzie skrawające, co zwiększa ich trwałość w trudnych warunkach obróbki. Niektóre nowoczesne frezy wykorzystują zmienną geometrię kąta natarcia wzdłuż krawędzi skrawającej, co pozwala na optymalizację procesu skrawania dla różnych głębokości cięcia.
Geometria narzędzi do obróbki wykańczającej
Obróbka wykańczająca wymaga narzędzi o geometrii zoptymalizowanej pod kątem uzyskania wysokiej jakości powierzchni i precyzji wymiarowej. Charakterystyczne cechy narzędzi do tego procesu obejmują:
- Mniejsza liczba ostrzy – Frezy wykańczające często posiadają 2-3 ostrza, co umożliwia lepszą kontrolę procesu i uzyskanie gładszej powierzchni.
- Mniejszy kąt natarcia – Zwykle w zakresie 3-8 stopni, co zapewnia większą stabilność krawędzi skrawającej oraz lepszą jakość powierzchni.
- Precyzyjnie ukształtowany promień naroża – Bezpośrednio wpływa na chropowatość obrabianej powierzchni.
Narzędzia stosowane w obróbce wykańczającej często posiadają mikrogeometrię krawędzi skrawającej, obejmującą precyzyjne zaokrąglenia lub fazowania. Rozwiązania te poprawiają jakość powierzchni i zwiększają trwałość narzędzia.
Stratégie de sélection de la géométrie de l’outil
Le choix de la géométrie d’outil appropriée dépend de plusieurs facteurs clés, tels que le type de matériau à usiner, la qualité de surface requise et la stabilité du système machine-support-pièce-outil.
Pour les matériaux tendres et ductiles (par exemple, l’aluminium)
- Usinage grossier – grand angle de coupe, larges gorges de copeaux.
- Usinage de finition – arêtes plus vives, petit rayon de bec.
Pour les matériaux durs (par exemple, les aciers trempés)
- Usinage grossier – petit angle de coupe, arêtes de coupe renforcées.
- Usinage de finition – grand rayon de bec, revêtements d’outils spéciaux.
Pour les matériaux difficiles à usiner (par exemple, les alliages de titane)
- Usinage grossier – géométrie d’angle de coupe variable, larges gorges de copeaux.
- Usinage de finition – microgéométrie d’arête façonnée avec précision.
Fait intéressant : Des études ont montré que l’utilisation de fraises à géométrie d’angle de coupe variable peut augmenter l’efficacité de l’enlèvement de matière jusqu’à 30 % par rapport aux outils à géométrie fixe, tout en maintenant ou en améliorant la qualité de surface.
Optimisation de la géométrie de l’outil
Les technologies modernes de conception et de fabrication d’outils permettent de créer des géométries avancées, adaptées à des applications spécifiques. Parmi les solutions innovantes, on trouve :
- Fraises à pas variable – Réduisent les vibrations et améliorent la stabilité du processus de coupe.
- Outils avec microgéométrie d’arête contrôlée – Assurent un équilibre optimal entre la netteté et la durabilité de l’arête de coupe.
- Fraises à diamètre variable – Permettent de combiner l’usinage grossier et de finition en une seule passe d’outil.
L’optimisation de la géométrie de l’outil nécessite souvent l’utilisation de simulations informatiques et de tests pratiques. Les fabricants d’outils de coupe développent des solutions de plus en plus spécialisées, adaptées à des matériaux et des stratégies d’usinage spécifiques.
Une géométrie d’outil correctement sélectionnée permet d’augmenter l’efficacité de l’usinage, d’améliorer la qualité de surface et de prolonger la durée de vie de l’outil, ce qui se traduit par une efficacité globale du processus de fraisage CNC.
Importance de la longueur de l’arête de coupe pour la stabilité du processus
La longueur de l’arête de coupe joue un rôle important dans la garantie de la stabilité du processus de fraisage CNC. Un choix approprié de ce paramètre affecte l’efficacité de l’usinage, la qualité de surface et la durabilité de l’outil.
Impact sur la rigidité de l’outil
La longueur de l’arête de coupe a un impact direct sur la rigidité de l’outil. Une arête plus longue augmente la susceptibilité de l’outil à la déformation et aux vibrations, ce qui peut entraîner une instabilité du processus. Des arêtes plus courtes assurent une plus grande rigidité, ce qui se traduit par un usinage plus stable.
La rigidité de l’outil est essentielle pour maintenir la précision dimensionnelle et la qualité de surface de la pièce usinée. Les outils plus rigides permettent d’utiliser des paramètres d’usinage plus agressifs sans risque de vibrations auto-excitées.
Anecdote : Des recherches ont montré que la réduction de la longueur de coupe de 20 % peut augmenter la rigidité de l’outil jusqu’à 50 %, ce qui améliore considérablement la stabilité du processus de fraisage.
Répartition des forces de coupe
La longueur de coupe affecte la manière dont les forces de coupe sont réparties pendant l’usinage. Des arêtes plus longues permettent une répartition plus uniforme des forces sur une plus grande surface, ce qui peut réduire la pression unitaire.
Cependant, une arête trop longue peut entraîner une répartition inégale des forces, conduisant à des surcharges locales et à une instabilité du processus. Une longueur de coupe optimale assure une répartition uniforme des forces, minimise le risque de vibrations et permet un usinage stable.
Impact sur l’évacuation des copeaux
La longueur de coupe a un impact significatif sur la formation et l’élimination des copeaux. Des arêtes plus longues génèrent une plus grande quantité de copeaux, ce qui peut rendre leur évacuation efficace difficile.
Une évacuation inefficace des copeaux entraîne leur accumulation dans la zone de coupe, ce qui peut provoquer :
- une augmentation du frottement et de la température,
- une détérioration de la qualité de surface,
- un risque accru d’endommagement de l’outil.
Un choix approprié de la longueur de coupe, combiné à une géométrie adéquate des goujures d’évacuation des copeaux, améliore le processus d’évacuation des copeaux et augmente la stabilité de l’usinage.
Optimisation de la longueur de coupe
Le choix de la longueur de coupe optimale dépend de plusieurs facteurs :
- le type de matériau usiné,
- la profondeur de coupe requise,
- la stabilité du système machine-outil-pièce-outil,
- la qualité de surface requise.
Ces paramètres doivent être adaptés aux conditions d’usinage spécifiques afin d’obtenir une efficacité maximale du processus.
| Type d’usinage | Longueur de coupe recommandée |
|---|---|
| Usinage grossier | 2-3 x diamètre de l’outil |
| Usinage semi-fini | 1,5-2 x diamètre de l’outil |
| Usinage de finition | 1-1,5 x diamètre de l’outil |
La longueur appropriée de l’arête de coupe assure la stabilité du fraisage CNC, améliore l’efficacité de l’usinage et affecte également la durée de vie de l’outil ainsi que la qualité de la surface. L’optimisation de ce paramètre nécessite une analyse des conditions d’usinage et un compromis entre les différentes exigences du processus.

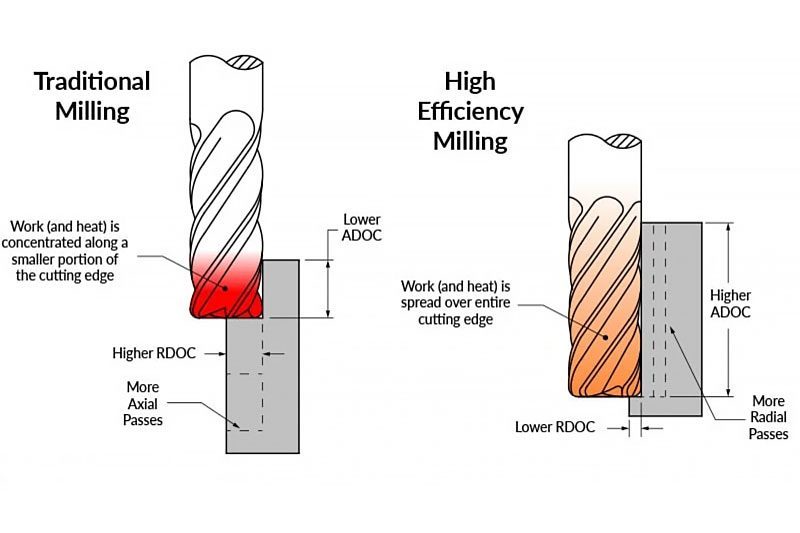

Optimisation de la géométrie de l’outil pour l’usinage à haut rendement HEM
L’usinage à haut rendement (High Efficiency Machining – HEM) nécessite des outils à la géométrie spécialement conçue, adaptée aux conditions de coupe spécifiques. Le choix approprié des paramètres de l’outil contribue à maximiser l’efficacité et la durée de vie dans les processus HEM.
Nombre accru de dents
Dans les outils HEM, un plus grand nombre de dents joue un rôle clé. Les fraises équipées de 5, 6 ou 7 dents sont couramment utilisées dans cette technique. Cette solution permet de :
- Augmenter la vitesse d’avance tout en maintenant la même épaisseur de copeau par dent.
- Améliorer la stabilité de l’outil grâce à un noyau plus grand.
- Répartir plus uniformément les forces de coupe pendant l’usinage.
Un plus grand nombre de dents, combiné à une géométrie appropriée des goujures d’évacuation des copeaux, permet une évacuation efficace des copeaux. Ceci est particulièrement important à des vitesses de coupe élevées, caractéristiques des processus HEM.

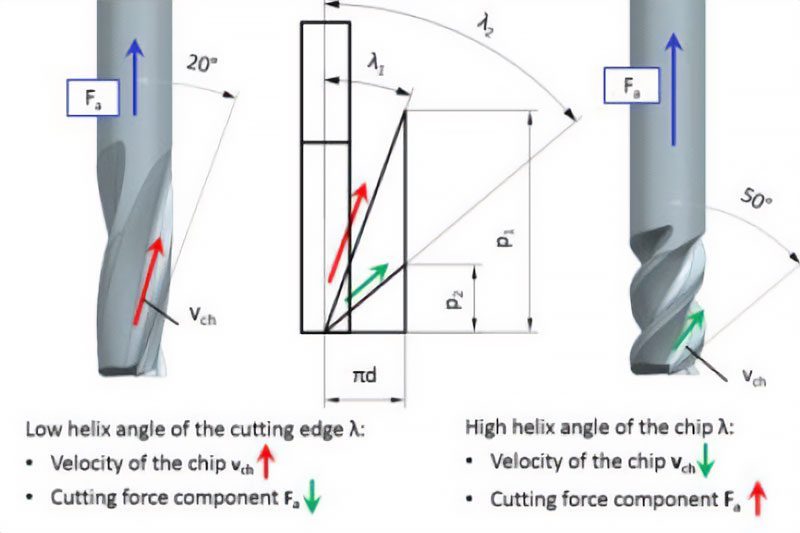

Optimisation de l’angle d’hélice
L’angle d’hélice dans les outils HEM est plus grand que dans les fraises standard. Les valeurs typiques se situent dans la plage de 35 à 45 degrés. Un angle d’hélice plus grand assure :
- Une meilleure évacuation des copeaux, ce qui réduit le risque de leur accumulation dans la zone de coupe.
- Une réduction des forces de coupe, ce qui se traduit par une moindre sollicitation de l’outil.
- Une entrée plus douce de la dent dans le matériau, ce qui améliore la stabilité du processus d’usinage.
Anecdote : Des études ont montré que l’augmentation de l’angle d’hélice de chaque 5 degrés dans la plage de 30°-45° peut entraîner une réduction des forces de coupe allant jusqu’à 3-5% lors de l’usinage HEM de l’acier inoxydable.
Géométrie spéciale de l’arête de coupe
La géométrie de l’arête de coupe dans les outils HEM est conçue pour une durabilité accrue et une stabilité du processus. Les éléments clés comprennent :
- Un angle de coupe variable le long de l’arête de coupe.
- Un arrondi de l’arête précisément contrôlé, ce qui réduit le risque d’écaillage.
- Une microgéométrie adaptée aux spécificités de l’usinage HEM, ce qui augmente la résistance à l’usure.
L’utilisation d’un angle de coupe variable permet d’optimiser le processus de coupe à différentes profondeurs de coupe. Ceci est important dans les processus HEM, où de grandes profondeurs axiales sont utilisées avec de faibles profondeurs radiales.
Géométrie optimisée des goujures d’évacuation des copeaux
Les goujures d’évacuation des copeaux dans les outils HEM sont conçues pour évacuer efficacement les grandes quantités de copeaux générées à des vitesses de coupe élevées. Elles se caractérisent par :
- Zwiększona objętość, co poprawia transport wiórów poza strefę skrawania.
- Specjalny kształt, który minimalizuje ryzyko zapychania.
- Powierzchnia o niskim współczynniku tarcia, często pokryta powłokami zmniejszającymi przywieranie wiórów.
Odpowiednio zaprojektowane rowki wiórowe ograniczają nagrzewanie narzędzia i poprawiają jego trwałość. Pozwalają także na stosowanie bardziej agresywnych parametrów skrawania.
Odpowiednia geometria narzędzia w technice HEM wpływa na zwiększenie wydajności procesu obróbki. Optymalizacja kąta spirali, liczby ostrzy oraz rowków wiórowych pozwala na pełne wykorzystanie potencjału tej technologii, zapewniając wysoką jakość powierzchni oraz dłuższą żywotność narzędzia.
Wpływ kształtu rowka wiórowego na odprowadzanie wiórów
Kształt rowka wiórowego odgrywa istotną rolę w procesie frezowania CNC, wpływając na efektywność usuwania wiórów, a tym samym na wydajność oraz jakość obróbki. Odpowiednia geometria rowka umożliwia płynne odprowadzanie wiórów ze strefy skrawania, co zapewnia stabilność procesu i wysoką jakość powierzchni.
Geometria rowka wiórowego
Geometria rowka obejmuje kilka kluczowych parametrów wpływających na jego zdolność do odprowadzania wiórów:
- Kąt spirali rowka
- Głębokość rowka
- Szerokość rowka
- Kształt przekroju poprzecznego
Każdy z tych parametrów wpływa na efektywność transportu oraz usuwania wiórów ze strefy skrawania. Optymalne wartości zależą od rodzaju obrabianego materiału, parametrów skrawania i wymagań dotyczących jakości powierzchni.
Wpływ kąta spirali rowka
Kąt spirali rowka wiórowego oddziałuje na kierunek oraz prędkość odprowadzania wiórów. Większy kąt spirali przyspiesza usuwanie wiórów, co jest korzystne przy obróbce materiałów generujących długie, ciągłe wióry. Jednak zbyt duży kąt może osłabić rdzeń narzędzia, zmniejszając jego sztywność.
Dla materiałów takich jak aluminium czy miedź, które tworzą długie, ciągliwe wióry, stosowane są frezy o większym kącie spirali, zazwyczaj w zakresie 35-45 stopni. W przypadku twardszych materiałów, jak stale narzędziowe, tworzących krótsze wióry, zalecane są mniejsze kąty spirali, co zwiększa sztywność narzędzia.
Ciekawostka: Badania wykazały, że zwiększenie kąta spirali rowka wiórowego o każde 5 stopni w zakresie 30°-45° może poprawić efektywność odprowadzania wiórów nawet o 10-15%, w zależności od obrabianego materiału.
Optymalizacja głębokości i szerokości rowka
Głębokość i szerokość rowka wiórowego wpływają na przestrzeń dostępną dla wiórów. Większa głębokość zapewnia więcej miejsca na wióry, co jest korzystne przy obróbce zgrubnej oraz materiałów generujących duże ilości wiórów. Jednak nadmierna głębokość może osłabić strukturę narzędzia.
Szerokość rowka wpływa na swobodę przemieszczania się wiórów wzdłuż narzędzia. Szersze rowki ułatwiają ich usuwanie, ale mogą zmniejszać liczbę ostrzy skrawających na obwodzie narzędzia, co wpływa na jakość powierzchni.
Optymalizacja tych parametrów wymaga kompromisu między efektywnym usuwaniem wiórów a zachowaniem odpowiedniej sztywności narzędzia.
Solutions innovantes pour la conception des goujures d’évacuation de copeaux
Les technologies modernes de fraisage CNC conduisent au développement de solutions innovantes en matière de conception des goujures d’évacuation de copeaux :
- Goujures à géométrie variable – permettent d’optimiser l’évacuation des copeaux à différentes profondeurs de coupe.
- Goujures avec microstructures – des textures spéciales sur la surface des goujures réduisent la friction et facilitent le mouvement des copeaux.
- Goujures d’évacuation de copeaux asymétriques – assurent une meilleure évacuation des copeaux dans des conditions de coupe spécifiques.
L’application de solutions modernes améliore considérablement l’efficacité de l’évacuation des copeaux, en particulier dans des conditions exigeantes telles que le fraisage de poches profondes ou l’usinage de matériaux difficiles à usiner.
Une goujure d’évacuation de copeaux correctement conçue influence la durée de vie de l’outil, la qualité de la surface et l’efficacité globale du processus de fraisage CNC. L’optimisation de la géométrie nécessite la prise en compte de nombreux facteurs et l’adaptation des paramètres aux conditions d’usinage spécifiques.
Choix de la géométrie de fraise pour l’usinage de matériaux difficiles à usiner
L’usinage de matériaux difficiles à usiner, tels que les alliages de titane, l’Inconel ou les aciers trempés, nécessite une approche spécifique pour le choix de la géométrie de la fraise. Un outil correctement conçu influence l’efficacité du processus, la qualité de la surface et la durée de vie de l’outil.
Optimisation de l’angle d’attaque
Pour les matériaux difficiles à usiner, le choix de l’angle d’attaque approprié est crucial. Les fraises avec un angle d’attaque négatif ou légèrement positif sont souvent utilisées. Un angle négatif augmente la résistance du tranchant, ce qui est important lors de l’usinage de matériaux de haute dureté. Cependant, un angle excessivement négatif peut entraîner une augmentation des forces de coupe et un échauffement excessif de l’outil.
Pour les alliages de titane, des fraises avec un angle d’attaque compris entre -5° et +5° sont recommandées, en fonction des spécificités de l’alliage et des conditions de coupe. Pour l’Inconel, les valeurs optimales se situent entre -10° et 0°.
Anecdote : Des recherches ont montré que l’utilisation d’un angle d’attaque variable le long du tranchant peut augmenter la durée de vie de l’outil jusqu’à 30 % lors de l’usinage d’alliages de nickel.
Géométrie du tranchant
Lors de l’usinage de matériaux difficiles à usiner, la géométrie du tranchant joue un rôle important dans la stabilité du processus et la réduction de l’usure de l’outil. Des fraises avec un tranchant renforcé et une microgéométrie appropriée sont recommandées.
Pour des matériaux tels que l’Inconel ou les alliages de titane, l’utilisation d’un tranchant avec un rayon de congé contrôlé, généralement compris entre 10 et 30 μm, est efficace. Une telle géométrie augmente la résistance à l’écaillage et facilite le contrôle du processus de formation des copeaux.
Optimisation de la géométrie des goujures d’évacuation de copeaux
L’élimination efficace des copeaux est essentielle pour la stabilité du processus et la prévention de l’usure prématurée de l’outil. La géométrie des goujures d’évacuation de copeaux doit assurer une évacuation rapide et efficace des copeaux de la zone de coupe.
Pour des matériaux tels que les alliages de titane ou l’Inconel, des fraises avec des goujures d’évacuation de copeaux profondes et larges sont recommandées. Un espace plus grand pour les copeaux est important lors de l’usinage de matériaux générant des copeaux longs et continus.
Pour les matériaux difficiles à usiner, on utilise souvent des fraises avec une géométrie variable des goujures de copeaux le long de l’axe de l’outil. Une telle solution améliore la rupture des copeaux et leur évacuation, ce qui augmente la stabilité du processus d’usinage.
Solutions de conception spéciales
Les outils modernes pour l’usinage de matériaux difficiles à usiner utilisent des solutions de conception avancées qui améliorent l’efficacité et la durabilité des fraises :
- Fraises à pas d’arêtes variable – réduisent les vibrations et améliorent la stabilité de coupe.
- Outils avec canaux de refroidissement internes – fournissent le liquide de refroidissement directement dans la zone de coupe.
- Fraises à diamètre variable – permettent d’optimiser la coupe à différentes profondeurs de coupe.
La géométrie de la fraise correctement sélectionnée affecte l’efficacité de l’usinage des matériaux difficiles à usiner. L’optimisation de la géométrie de l’outil augmente l’efficacité, améliore la qualité de surface et prolonge la durée de vie de l’outil, ce qui se traduit par une plus grande stabilité du processus et des coûts d’exploitation réduits.
Rôle des revêtements d’outils dans l’amélioration de l’efficacité du fraisage CNC
Les revêtements d’outils jouent un rôle important dans l’augmentation de l’efficacité du fraisage CNC. Un revêtement approprié des outils affecte la durabilité, la qualité de surface et l’efficacité globale du processus d’usinage.
Augmentation de la durabilité de l’outil
L’un des principaux avantages de l’utilisation de revêtements d’outils est l’allongement de la durée de vie des outils de coupe. Les revêtements créent une couche protectrice, limitant l’usure abrasive et adhésive. Grâce à cela, les outils fonctionnent plus longtemps sans nécessiter de remplacement ou de régénération.
Les revêtements TiAlN (nitrure de titane et d’aluminium) et AlCrN (nitrure de chrome et d’aluminium) présentent une résistance élevée à l’usure et à l’oxydation à des températures élevées. Cela permet d’utiliser des vitesses de coupe plus élevées et des avances plus importantes, ce qui se traduit par une augmentation de l’efficacité.
Anecdote : Des études ont montré que l’utilisation d’un revêtement AlTiN peut augmenter la durabilité de l’outil jusqu’à 300 % par rapport aux outils non revêtus lors de l’usinage d’alliages de titane.
Amélioration de la qualité de surface usinée
Les revêtements d’outils ont un impact significatif sur la qualité de surface obtenue lors du fraisage CNC. En réduisant le frottement entre l’outil et le matériau usiné, ils diminuent les forces de coupe et la température dans la zone d’usinage.
Les revêtements à faible coefficient de frottement, tels que le DLC (carbone de type diamant), améliorent la qualité de surface en limitant la formation de bavures sur le tranchant. Ceci est particulièrement important lors de l’usinage de matériaux difficiles à usiner, tels que les alliages d’aluminium ou de titane.
Optimisation de l’évacuation des copeaux
Les revêtements d’outils correctement sélectionnés améliorent l’évacuation des copeaux lors du fraisage CNC. Les revêtements à surface lisse et à faible coefficient de frottement facilitent le déplacement des copeaux, empêchant leur coincement dans la zone de coupe.
Les revêtements TiCN (carbure de titane nitruré) et AlTiN (nitrure de titane et d’aluminium) présentent de bonnes propriétés de glissement, ce qui augmente l’efficacité de l’évacuation des copeaux. Ceci est particulièrement important lors de l’usinage de matériaux formant des copeaux longs et tenaces, tels que les alliages d’aluminium ou les aciers inoxydables.
Augmentation de l’efficacité de l’usinage
L’utilisation de revêtements appropriés permet d’améliorer les paramètres de coupe, ce qui influe sur l’efficacité de l’usinage. Les revêtements résistants aux hautes températures, tels que AlTiN ou TiAlN, permettent d’utiliser des vitesses de coupe et des avances plus élevées.
Les revêtements multicouches, combinant différents matériaux, offrent des avantages supplémentaires. Un exemple est le TiAlN/AlCrN, où le TiAlN assure une dureté élevée, et l’AlCrN augmente la résistance à l’oxydation, ce qui permet de travailler dans des conditions extrêmes.
L’utilisation de revêtements d’outils avancés conduit à :
- une réduction du temps d’usinage,
- une diminution de la consommation d’énergie,
- une réduction des coûts de production,
- une amélioration de la qualité des pièces usinées.
Le développement de la technologie des revêtements d’outils ouvre de nouvelles possibilités d’optimisation des processus de fraisage CNC, contribuant à accroître l’efficacité et la compétitivité des entreprises de production.
Influence de la géométrie de l’outil sur les forces de coupe et la précision dimensionnelle
La géométrie de l’outil de coupe a une importance significative sur les forces de coupe et la précision dimensionnelle des pièces usinées dans le processus de fraisage CNC. Le choix approprié des paramètres géométriques influence l’efficacité de l’usinage, la qualité de surface et la durée de vie de l’outil.
Influence de l’angle de coupe sur les forces de coupe
L’angle de coupe influence directement la magnitude des forces de coupe. Un angle positif plus grand réduit les forces de coupe, ce qui limite la charge sur l’outil et la machine-outil. Cependant, un angle positif excessif affaiblit le tranchant, augmentant le risque de délaminage.
Pour les matériaux difficiles à usiner, tels que les alliages de titane ou l’Inconel, on utilise souvent des outils avec un angle de coupe plus petit ou négatif. Cela augmente la résistance du tranchant, au détriment d’une augmentation des forces de coupe.
Anecdote : Des recherches ont montré que la modification de l’angle de coupe de chaque degré dans la plage de -5° à +15° peut entraîner une variation des forces de coupe allant jusqu’à 2-4%, selon le matériau usiné.
Rôle de l’angle de dépouille dans la formation de la précision dimensionnelle
L’angle de dépouille influence la précision dimensionnelle des pièces usinées. Un angle trop petit augmente le frottement entre la surface de dépouille et le matériau usiné, ce qui provoque une augmentation de la température et une déformation thermique de l’outil.
Inversement, un angle de dépouille trop grand réduit le frottement, mais affaiblit le tranchant, le rendant plus susceptible de se déformer sous l’effet des forces de coupe. Cela peut entraîner des erreurs dimensionnelles de la pièce usinée.
L’angle de dépouille optimal dépend du type de matériau usiné et des conditions de coupe. Pour les matériaux durs, on utilise généralement des angles de dépouille plus petits (6-8°), tandis que pour les matériaux tendres, on peut utiliser des valeurs plus grandes (10-15°).
Influence du rayon d’angle sur la précision dimensionnelle
Le rayon d’angle influence la précision dimensionnelle, particulièrement lors de l’usinage de finition. Un rayon plus grand améliore la qualité de surface, mais peut rendre difficile la reproduction de formes complexes.
Un rayon plus petit permet un meilleur formage des arêtes vives et des coins, mais augmente les forces de coupe dans ces zones. Le choix du rayon d’angle approprié est un compromis entre la qualité de surface et la précision dimensionnelle.
Optimisation de la géométrie de l’outil pour améliorer la précision dimensionnelle
L’optimisation de la géométrie de l’outil nécessite de prendre en compte les paramètres géométriques, leurs interdépendances et leur impact sur les forces de coupe. Les outils modernes ont souvent une géométrie variable le long de l’arête de coupe, ce qui permet d’adapter le processus de coupe à différentes conditions d’usinage.
Les solutions efficaces comprennent :
- l’utilisation d’un angle de coupe variable le long de l’arête de coupe,
- l’utilisation de la microgéométrie pour améliorer la stabilité de coupe,
- le choix optimal de la combinaison des angles de coupe et de dépouille,
- l’utilisation de revêtements d’outils modernes qui augmentent la durée de vie de l’outil.
Une géométrie d’outil correctement choisie permet de contrôler les forces de coupe et d’atteindre une grande précision dimensionnelle dans le processus de fraisage CNC. Cela nécessite une analyse détaillée des conditions d’usinage, des propriétés du matériau usiné et des exigences spécifiques en matière de qualité et de précision des pièces.
Résumé
La géométrie des outils joue un rôle important dans le fraisage CNC, influençant l’efficacité de l’usinage, la qualité de surface et la durée de vie des outils. Des paramètres géométriques appropriés, tels que l’angle de coupe, l’angle de dépouille, le nombre de dents ou la forme des goujures d’évacuation des copeaux, permettent d’optimiser la coupe dans diverses conditions et pour différents matériaux.
L’adaptation de la géométrie de l’outil aux spécificités de l’usinage des matériaux difficiles à usiner et l’utilisation de revêtements avancés augmentent l’efficacité du processus. Les solutions modernes, telles que les fraises à géométrie variable ou les microgéométries spécialement préparées des arêtes de coupe, permettent d’obtenir une plus grande précision et une plus grande efficacité.
L’optimisation de la géométrie de l’outil influence les forces de coupe, l’évacuation des copeaux et la précision dimensionnelle des pièces usinées. Le choix approprié de ces paramètres augmente l’efficacité du fraisage CNC, réduisant les coûts de production, améliorant la qualité des composants finis et renforçant la compétitivité des entreprises de production.
Sources :
- https://en.wikipedia.org/wiki/End_mill
- https://academic.oup.com/jcde/article/9/5/2024/6713622
- https://en.wikipedia.org/wiki/Milling_cutter
- https://www.researchgate.net/publication/273479813_The_Influence_of_Milling_Tool_Geometry_on_the_Quality_of_the_Machined_Surface
- https://en.wikipedia.org/wiki/Cutter_locationhttps://www.mdpi.com/2227-7390/9/12/1360
- https://journals.sagepub.com/doi/abs/10.1177/16878140211004771
- https://www.tandfonline.com/doi/full/10.1080/21693277.2015.1094756
- https://en.wikipedia.org/wiki/Milling_machine
